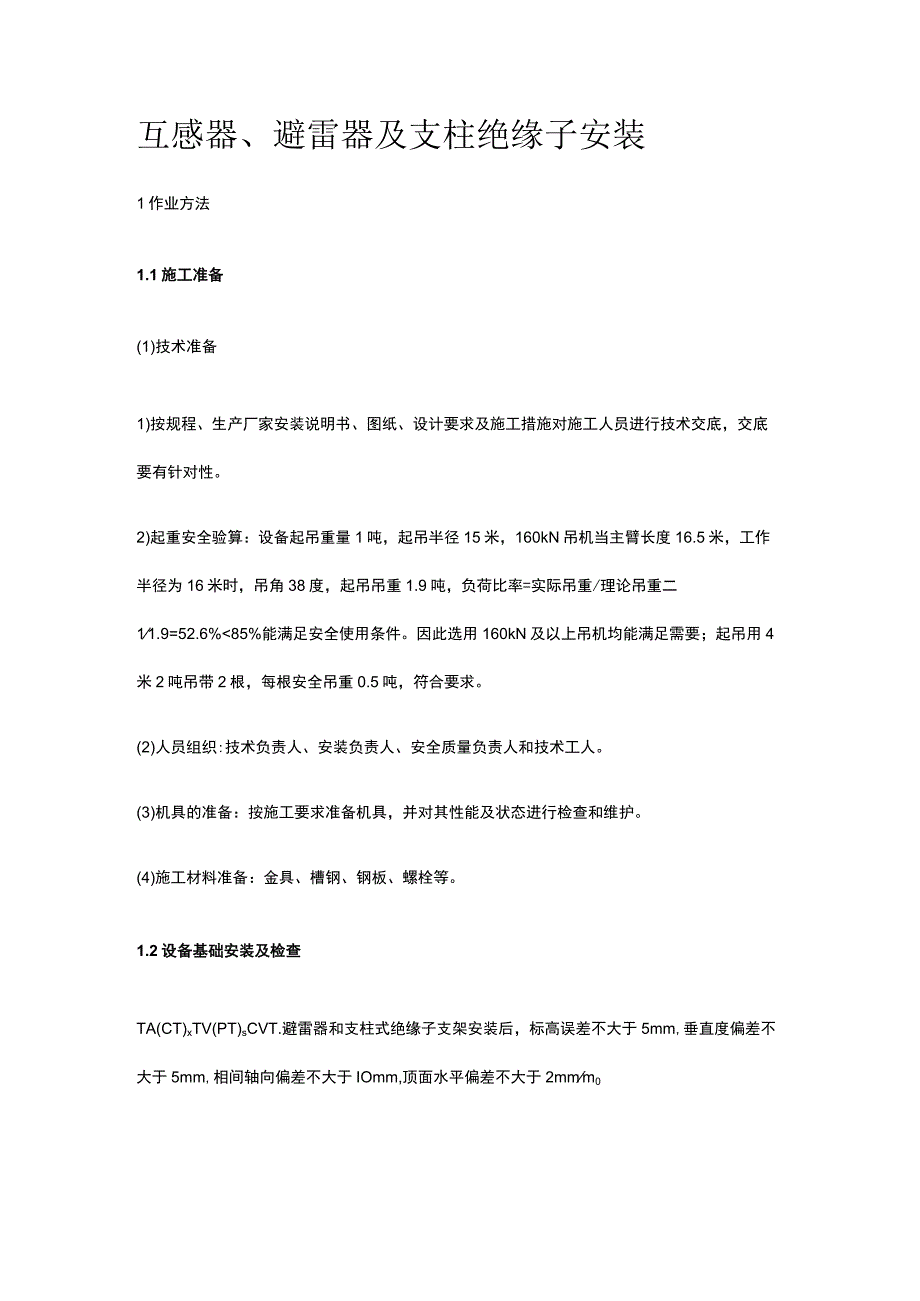

1、互感器、避雷器及支柱绝缘子安装1作业方法1.1施工准备(1)技术准备1)按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。2)起重安全验算：设备起吊重量1吨，起吊半径15米，160kN吊机当主臂长度16.5米，工作半径为16米时，吊角38度，起吊吊重1.9吨，负荷比率=实际吊重/理论吊重二11.9=52.6%85%能满足安全使用条件。因此选用160kN及以上吊机均能满足需要；起吊用4米2吨吊带2根，每根安全吊重0.5吨，符合要求。(2)人员组织:技术负责人、安装负责人、安全质量负责人和技术工人。(3)机具的准备：按施工要求准备机具，并对其性能及状态进行

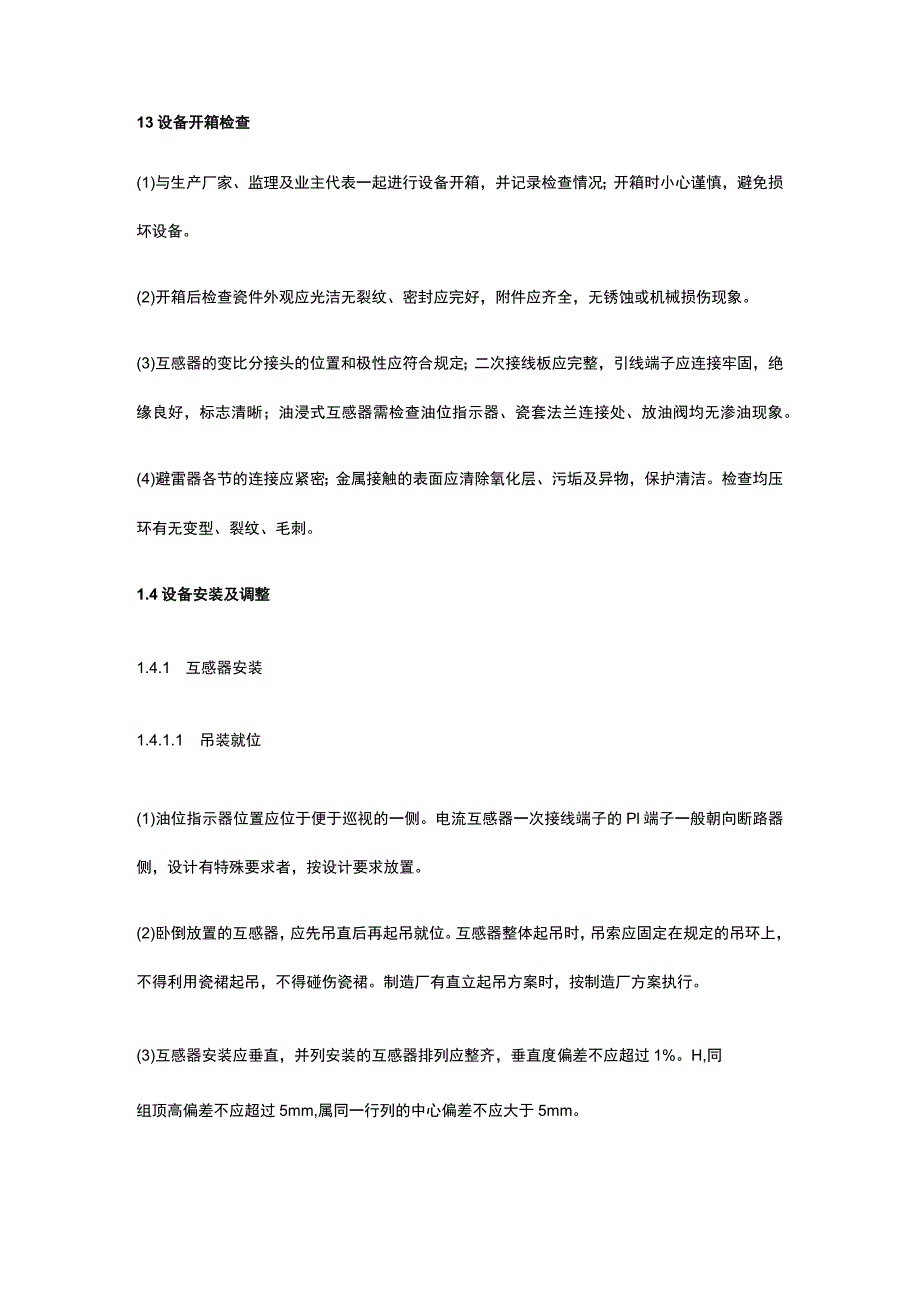

2、检查和维护。(4)施工材料准备：金具、槽钢、钢板、螺栓等。1.2设备基础安装及检查TA(CT)xTV(PT)sCVT.避雷器和支柱式绝缘子支架安装后，标高误差不大于5mm,垂直度偏差不大于5mm,相间轴向偏差不大于IOmm,顶面水平偏差不大于2mmm013设备开箱检查(1)与生产厂家、监理及业主代表一起进行设备开箱，并记录检查情况；开箱时小心谨慎，避免损坏设备。(2)开箱后检查瓷件外观应光洁无裂纹、密封应完好，附件应齐全，无锈蚀或机械损伤现象。(3)互感器的变比分接头的位置和极性应符合规定；二次接线板应完整，引线端子应连接牢固，绝缘良好，标志清晰；油浸式互感器需检查油位指示器、瓷套法兰连接处、
3、放油阀均无渗油现象。(4)避雷器各节的连接应紧密；金属接触的表面应清除氧化层、污垢及异物，保护清洁。检查均压环有无变型、裂纹、毛刺。1.4设备安装及调整1.4.1 互感器安装1.4.1.1 吊装就位(1)油位指示器位置应位于便于巡视的一侧。电流互感器一次接线端子的Pl端子一般朝向断路器侧，设计有特殊要求者，按设计要求放置。(2)卧倒放置的互感器，应先吊直后再起吊就位。互感器整体起吊时，吊索应固定在规定的吊环上，不得利用瓷裙起吊，不得碰伤瓷裙。制造厂有直立起吊方案时，按制造厂方案执行。(3)互感器安装应垂直，并列安装的互感器排列应整齐，垂直度偏差不应超过1%。H,同组顶高偏差不应超过5mm,属同

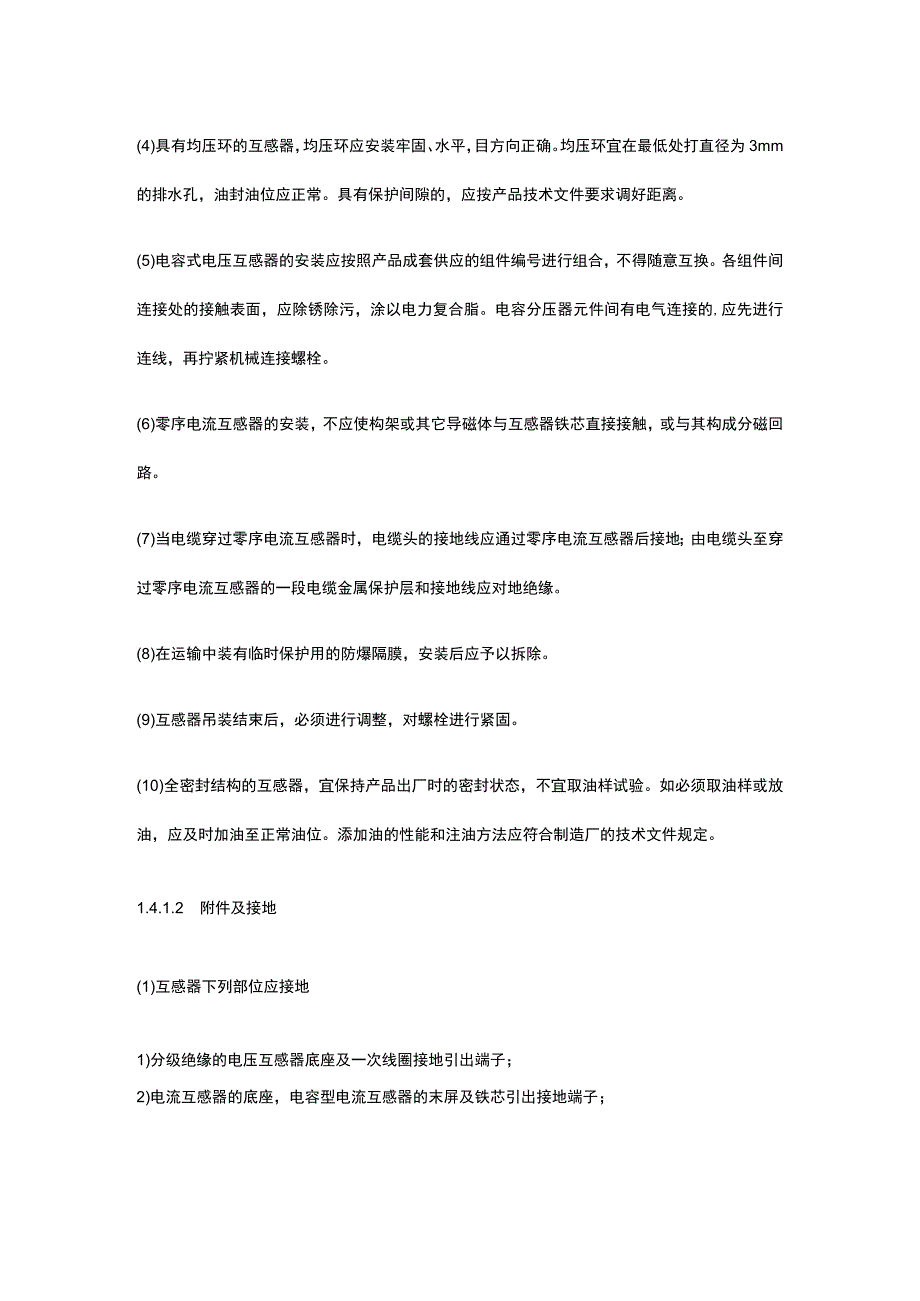

4、一行列的中心偏差不应大于5mm。(4)具有均压环的互感器，均压环应安装牢固、水平，目方向正确。均压环宜在最低处打直径为3mm的排水孔，油封油位应正常。具有保护间隙的，应按产品技术文件要求调好距离。(5)电容式电压互感器的安装应按照产品成套供应的组件编号进行组合，不得随意互换。各组件间连接处的接触表面，应除锈除污，涂以电力复合脂。电容分压器元件间有电气连接的,应先进行连线，再拧紧机械连接螺栓。(6)零序电流互感器的安装，不应使构架或其它导磁体与互感器铁芯直接接触，或与其构成分磁回路。(7)当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆
5、金属保护层和接地线应对地绝缘。(8)在运输中装有临时保护用的防爆隔膜，安装后应予以拆除。(9)互感器吊装结束后，必须进行调整，对螺栓进行紧固。(10)全密封结构的互感器，宜保持产品出厂时的密封状态，不宜取油样试验。如必须取油样或放油，应及时加油至正常油位。添加油的性能和注油方法应符合制造厂的技术文件规定。1.4.1.2 附件及接地(1)互感器下列部位应接地1)分级绝缘的电压互感器底座及一次线圈接地引出端子；2)电流互感器的底座，电容型电流互感器的末屏及铁芯引出接地端子；3)电容电压互感器的底座和中间变压器的油箱、中间变压器的一次线圈的接地引出端子，电容分压器的末端不接结合滤波器时。4)其中CT
6、二次接地不得串接，应分别引至接地点接地，接地线不得小于4mm2PT的X看不到明显的接地点时，应用一根6mm2的双色接地线可靠接地；5)CVT在不接结合滤波器时，应将电容分压器的末端(一般标有CAR)用6mm2的双色接地线可靠接地；接结合滤波器时，应将电容分压器的末端(一般标有CAR)用25mm2多股铜绞线直接引至结合滤过器的接地闸刀上桩头(25mm2多股铜绞线应保证绝缘良好，宜用热缩套绝缘处理)。(2)互感器安装用构架应有两处与接地网可靠连接。(3)互感器二次侧有开路保护间隙及一次侧有匝间保护间隙时，应按制造厂技术规定调节好间隙距离。(4)电容式电压互感器经结合滤波器和接地刀闸接地的接线方式，
7、互感器接地引线不得在结合滤波器上并接，应直接引至接地刀闸上并接。(5)电流互感器的备用二次线圈应先短路后接地。设计有特殊要求时按设计要求施工。1.4.2 避雷器的安装认真参考生产厂家说明书，采用合适的起吊方法，施工中注意避免碰撞，严禁设备倾斜时而将设备吊起。(2)三相中心应在同一直线上，铭牌应位于易观察的同一侧。(3)避雷器应按厂家规定垂直安装，必要时可在法兰面间垫金属片予以校正。避雷器接触表面应擦拭干净，除去氧化膜及油漆，并涂一层电力复合脂。(4)对不可互换的多节基本元件组成的避雷器，应严格按出厂编号、顺序进行叠装,避免不同避雷器的各节元件相互混淆和同一避雷器的各节元件的位置颠倒、错乱。(5
8、)均压环应水平安装,不得倾斜三相中心孔应保持一致均压环宜在最低处打直径为3mm的排水孔。放电计数器应密封良好，安装位置应与避雷器一致，以便于观察。计数器应密封良好，动作可靠，三相安装位置一致。计数器指示三相统一，引线连接可靠。(7)避雷器的引线与母线、导线的接头，截面积不得小于规定值，并要求上下引线连接牢固，不得松动。(8)安装后保证垂直度符合要求，同排设备保证在同一轴线，整齐美观，螺栓紧固均匀，按设计要求进行接地连接，相色标志应正确。1.4.3 支柱绝缘子安装(1)绝缘子底座水平误差2mm,母线直线段内各支柱绝缘子中心线误差、叠装支柱绝缘子垂直误差2mm.(2)固定支柱绝缘子的螺栓齐全，紧固。(3)接地线排列方向一致，与地网连接牢固，导通良好。1.5接线及试验(1)电气接线应符合电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-2012试验应符合电气装置安装工程电气设备交接试验标准GB50150-2006
