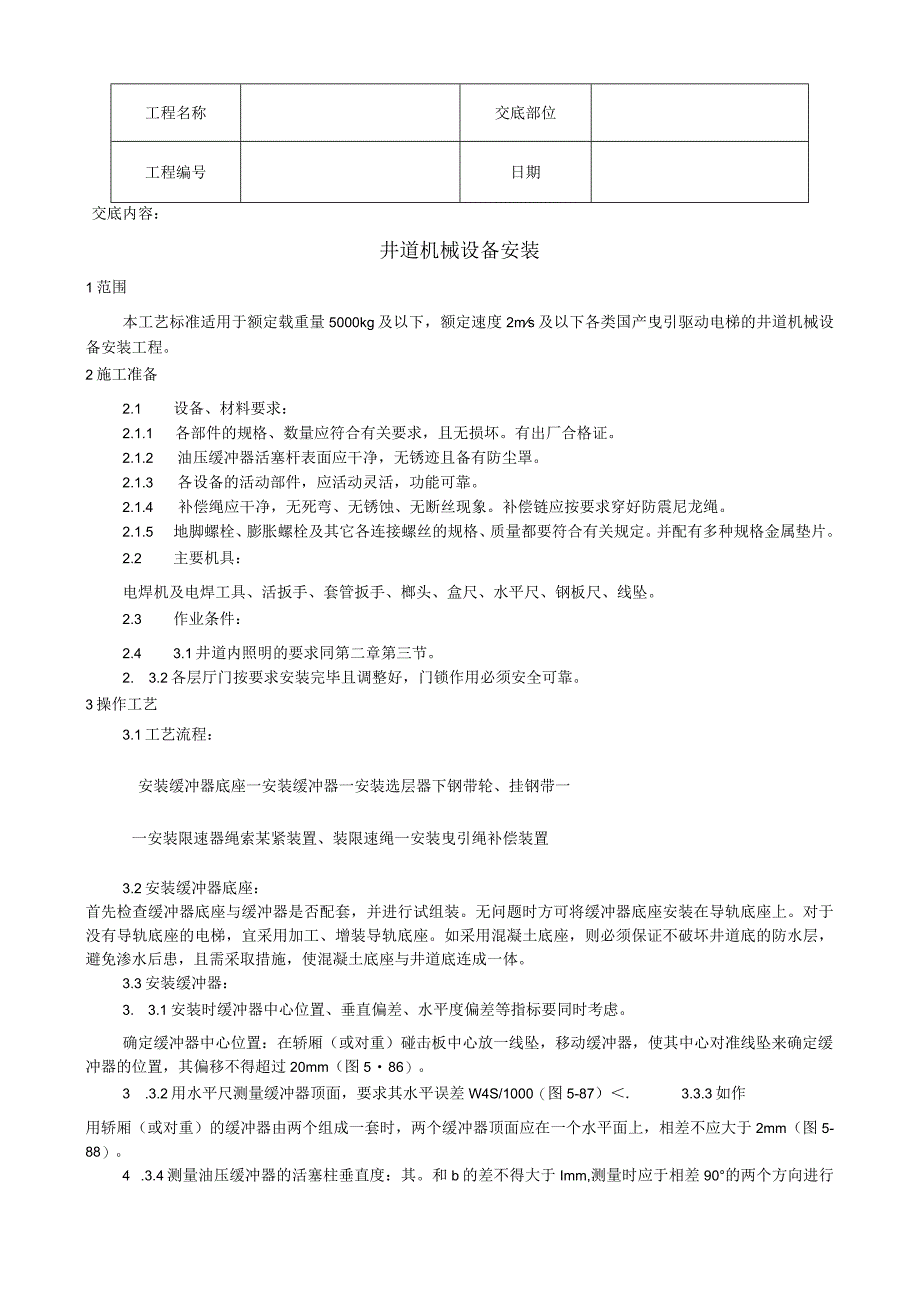

1、工程名称交底部位工程编号日期交底内容：井道机械设备安装1范围本工艺标准适用于额定载重量5000kg及以下，额定速度2ms及以下各类国产曳引驱动电梯的井道机械设备安装工程。2施工准备2.1 设备、材料要求：2.1.1 各部件的规格、数量应符合有关要求，且无损坏。有出厂合格证。2.1.2 油压缓冲器活塞杆表面应干净，无锈迹且备有防尘罩。2.1.3 各设备的活动部件，应活动灵活，功能可靠。2.1.4 补偿绳应干净，无死弯、无锈蚀、无断丝现象。补偿链应按要求穿好防震尼龙绳。2.1.5 地脚螺栓、膨胀螺栓及其它各连接螺丝的规格、质量都要符合有关规定。并配有多种规格金属垫片。2.2 主要机具：电焊机及电焊
2、工具、活扳手、套管扳手、榔头、盒尺、水平尺、钢板尺、线坠。2.3 作业条件：2.4 3.1井道内照明的要求同第二章第三节。2. 3.2各层厅门按要求安装完毕且调整好，门锁作用必须安全可靠。3操作工艺3.1工艺流程：安装缓冲器底座一安装缓冲器一安装选层器下钢带轮、挂钢带一一安装限速器绳索某紧装置、装限速绳一安装曳引绳补偿装置3.2安装缓冲器底座：首先检查缓冲器底座与缓冲器是否配套，并进行试组装。无问题时方可将缓冲器底座安装在导轨底座上。对于没有导轨底座的电梯，宜采用加工、增装导轨底座。如采用混凝土底座，则必须保证不破坏井道底的防水层，避免渗水后患，且需采取措施，使混凝土底座与井道底连成一体。3.
3、3安装缓冲器：3. 3.1安装时缓冲器中心位置、垂直偏差、水平度偏差等指标要同时考虑。确定缓冲器中心位置：在轿厢（或对重）碰击板中心放一线坠，移动缓冲器，使其中心对准线坠来确定缓冲器的位置，其偏移不得超过20mm（图586）。3 .3.2用水平尺测量缓冲器顶面，要求其水平误差W4S/1000（图5-87）.3.3.3如作用轿厢（或对重）的缓冲器由两个组成一套时，两个缓冲器顶面应在一个水平面上，相差不应大于2mm（图5-88）。4 .3.4测量油压缓冲器的活塞柱垂直度：其。和b的差不得大于Imm,测量时应于相差90的两个方向进行（图589）。3. 3.5在缓冲器底部和缓冲器基座间垫金属片，调整缓

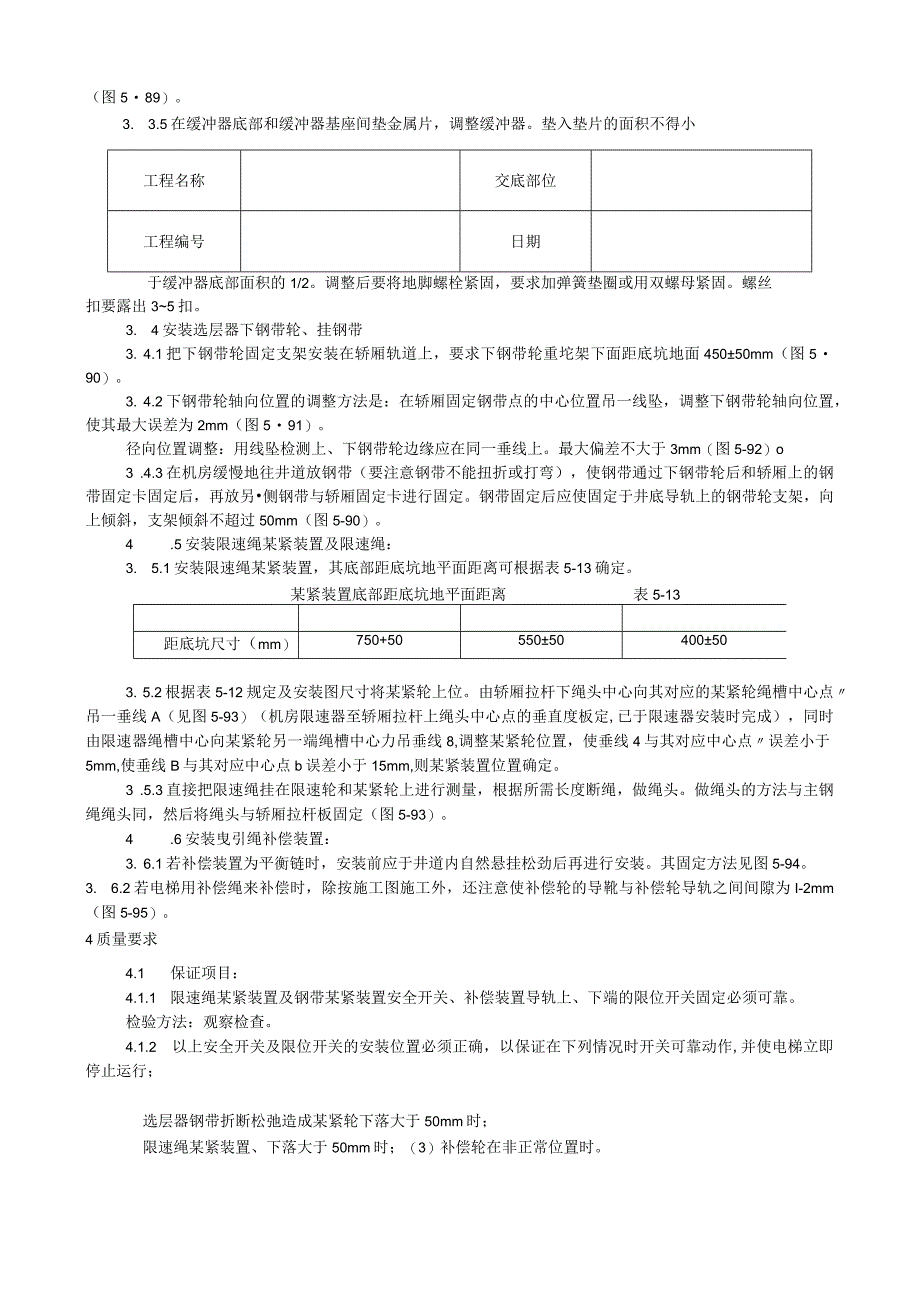

4、冲器。垫入垫片的面积不得小工程名称交底部位工程编号日期于缓冲器底部面积的1/2。调整后要将地脚螺栓紧固，要求加弹簧垫圈或用双螺母紧固。螺丝扣要露出35扣。3. 4安装选层器下钢带轮、挂钢带3. 4.1把下钢带轮固定支架安装在轿厢轨道上，要求下钢带轮重坨架下面距底坑地面45050mm（图590）。3. 4.2下钢带轮轴向位置的调整方法是：在轿厢固定钢带点的中心位置吊一线坠，调整下钢带轮轴向位置，使其最大误差为2mm（图591）。径向位置调整：用线坠检测上、下钢带轮边缘应在同一垂线上。最大偏差不大于3mm（图5-92）o3 .4.3在机房缓慢地往井道放钢带（要注意钢带不能扭折或打弯），使钢带通过下
5、钢带轮后和轿厢上的钢带固定卡固定后，再放另侧钢带与轿厢固定卡进行固定。钢带固定后应使固定于井底导轨上的钢带轮支架，向上倾斜，支架倾斜不超过50mm（图5-90）。4 .5安装限速绳某紧装置及限速绳：3. 5.1安装限速绳某紧装置，其底部距底坑地平面距离可根据表5-13确定。某紧装置底部距底坑地平面距离表5-13距底坑尺寸（mm）750+5055050400503. 5.2根据表5-12规定及安装图尺寸将某紧轮上位。由轿厢拉杆下绳头中心向其对应的某紧轮绳槽中心点吊一垂线A（见图5-93）（机房限速器至轿厢拉杆上绳头中心点的垂直度板定,已于限速器安装时完成），同时由限速器绳槽中心向某紧轮另一端绳槽
6、中心力吊垂线8,调整某紧轮位置，使垂线4与其对应中心点误差小于5mm,使垂线B与其对应中心点b误差小于15mm,则某紧装置位置确定。3 .5.3直接把限速绳挂在限速轮和某紧轮上进行测量，根据所需长度断绳，做绳头。做绳头的方法与主钢绳绳头同，然后将绳头与轿厢拉杆板固定（图5-93）。4 .6安装曳引绳补偿装置：3. 6.1若补偿装置为平衡链时，安装前应于井道内自然悬挂松劲后再进行安装。其固定方法见图5-94。3. 6.2若电梯用补偿绳来补偿时，除按施工图施工外，还注意使补偿轮的导靴与补偿轮导轨之间间隙为I-2mm（图5-95）。4质量要求4.1 保证项目：4.1.1 限速绳某紧装置及钢带某紧装置

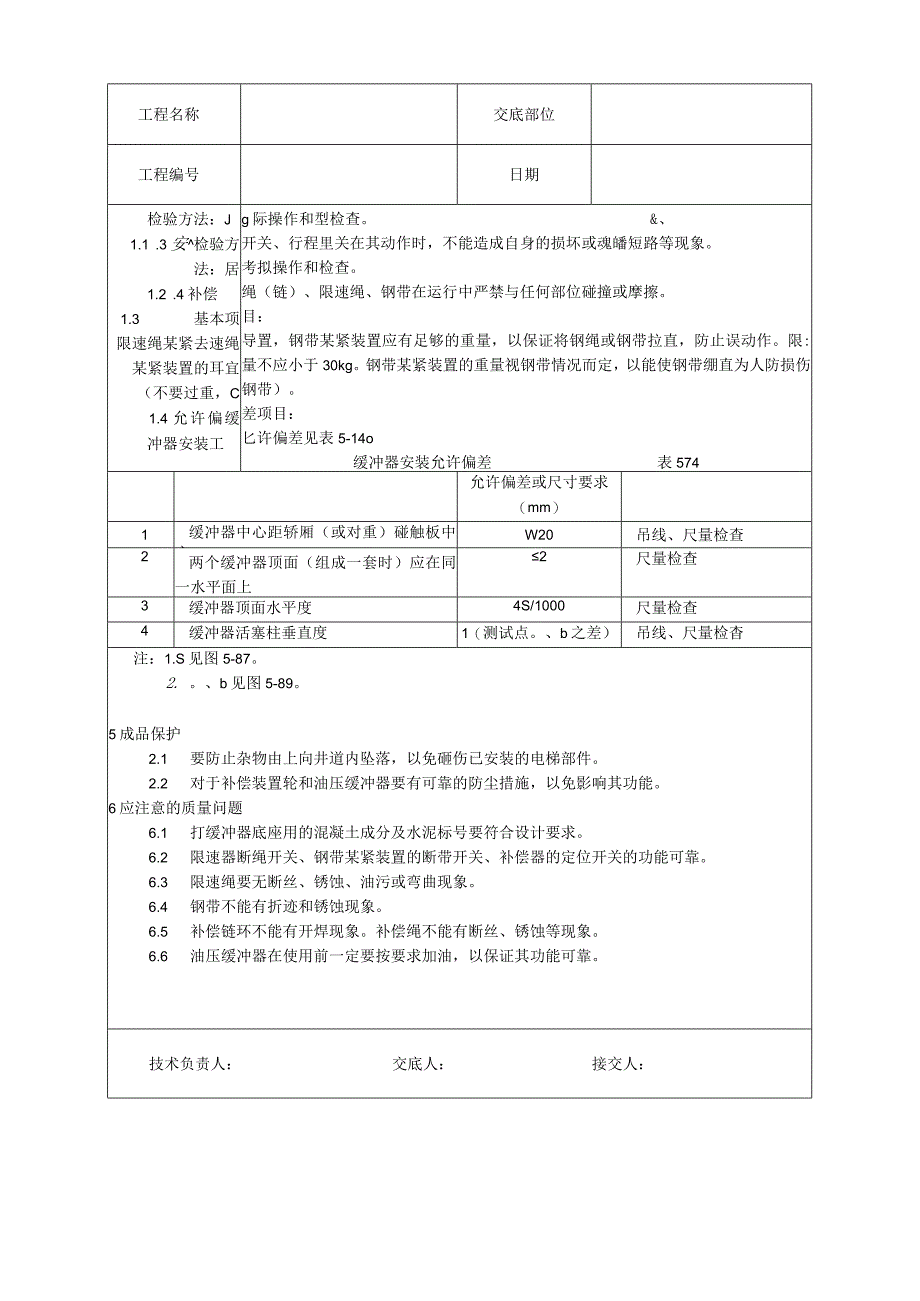

7、安全开关、补偿装置导轨上、下端的限位开关固定必须可靠。检验方法：观察检查。4.1.2 以上安全开关及限位开关的安装位置必须正确，以保证在下列情况时开关可靠动作,并使电梯立即停止运行；选层器钢带折断松弛造成某紧轮下落大于50mm时；限速绳某紧装置、下落大于50mm时；（3）补偿轮在非正常位置时。工程名称交底部位工程编号日期检验方法：J1.1 .3安检验方法：居1.2 .4补偿1.3 基本项限速绳某紧去速绳某紧装置的耳宜（不要过重，C1.4 允许偏缓冲器安装工g际操作和型检查。&、开关、行程里关在其动作时，不能造成自身的损坏或魂皤短路等现象。考拟操作和检查。绳（链）、限速绳、钢带在运行中严禁与任何
8、部位碰撞或摩擦。目：导置，钢带某紧装置应有足够的重量，以保证将钢绳或钢带拉直，防止误动作。限:量不应小于30kg。钢带某紧装置的重量视钢带情况而定，以能使钢带绷直为人防损伤钢带）。差项目：匕许偏差见表5-14o缓冲器安装允许偏差表574允许偏差或尺寸要求（mm）1缓冲器中心距轿厢（或对重）碰触板中心W20吊线、尺量检查2两个缓冲器顶面（组成一套时）应在同一水平面上2尺量检查3缓冲器顶面水平度4S/1000尺量检查4缓冲器活塞柱垂直度1（测试点。、b之差）吊线、尺量检杳注：1.S见图5-87。2. 。、b见图5-89。5成品保护2.1 要防止杂物由上向井道内坠落，以免砸伤已安装的电梯部件。2.2
9、 对于补偿装置轮和油压缓冲器要有可靠的防尘措施，以免影响其功能。6应注意的质量问题6.1 打缓冲器底座用的混凝土成分及水泥标号要符合设计要求。6.2 限速器断绳开关、钢带某紧装置的断带开关、补偿器的定位开关的功能可靠。6.3 限速绳要无断丝、锈蚀、油污或弯曲现象。6.4 钢带不能有折迹和锈蚀现象。6.5 补偿链环不能有开焊现象。补偿绳不能有断丝、锈蚀等现象。6.6 油压缓冲器在使用前一定要按要求加油，以保证其功能可靠。技术负责人：交底人：接交人：施工现场安全施工注意事项:1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、
10、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，
11、所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护,用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
