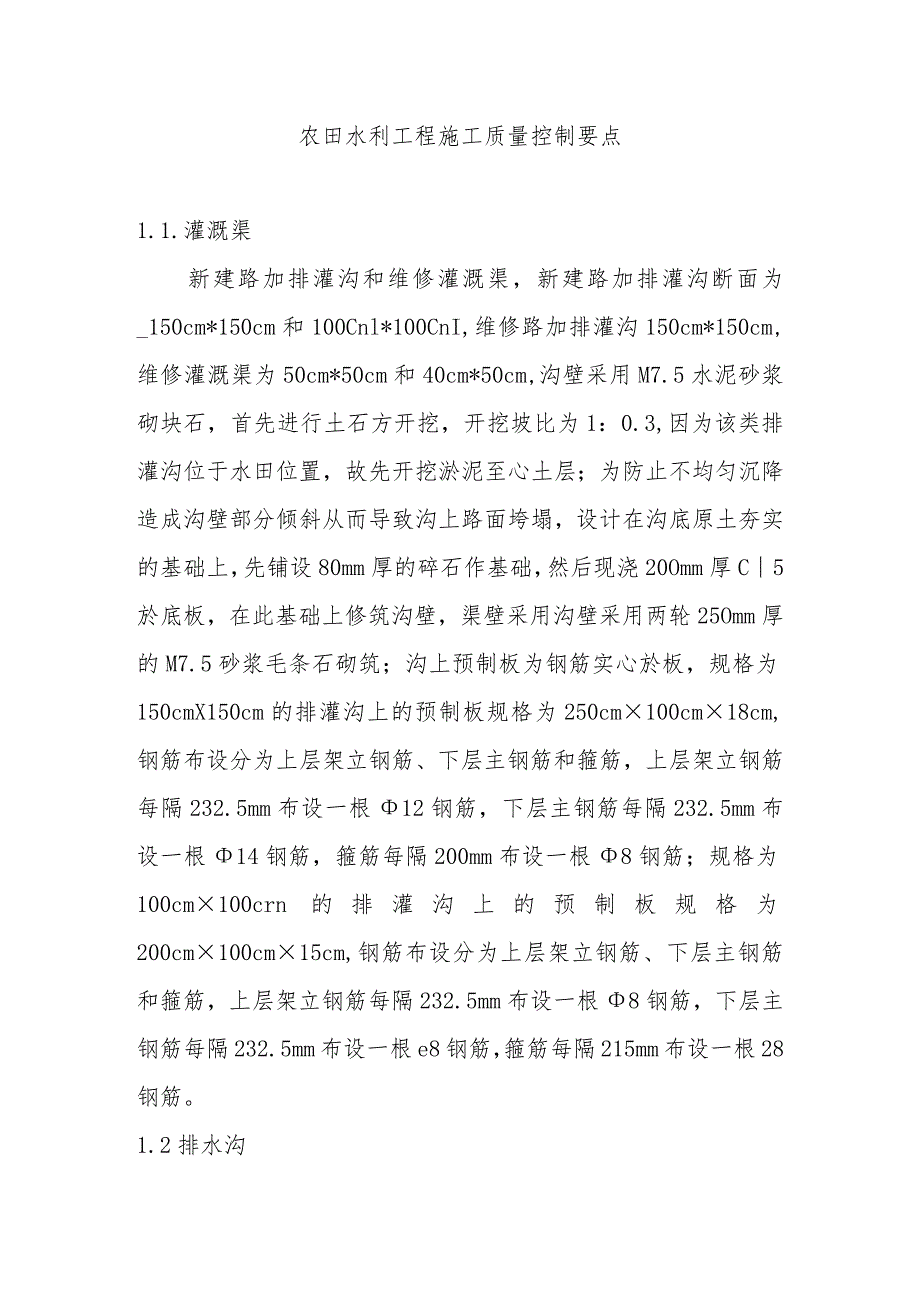

1、农田水利工程施工质量控制要点1.1.灌溉渠新建路加排灌沟和维修灌溉渠,新建路加排灌沟断面为_150cm*150cm和100Cnl*100CnI,维修路加排灌沟150cm*150cm,维修灌溉渠为50cm*50cm和40cm*50cm,沟壁采用M7.5水泥砂浆砌块石,首先进行土石方开挖,开挖坡比为1:0.3,因为该类排灌沟位于水田位置,故先开挖淤泥至心土层;为防止不均匀沉降造成沟壁部分倾斜从而导致沟上路面垮塌,设计在沟底原土夯实的基础上,先铺设80mm厚的碎石作基础,然后现浇20Omm厚C5於底板,在此基础上修筑沟壁,渠壁采用沟壁采用两轮25Omm厚的M7.5砂浆毛条石砌筑;沟上预制板为钢筋实心

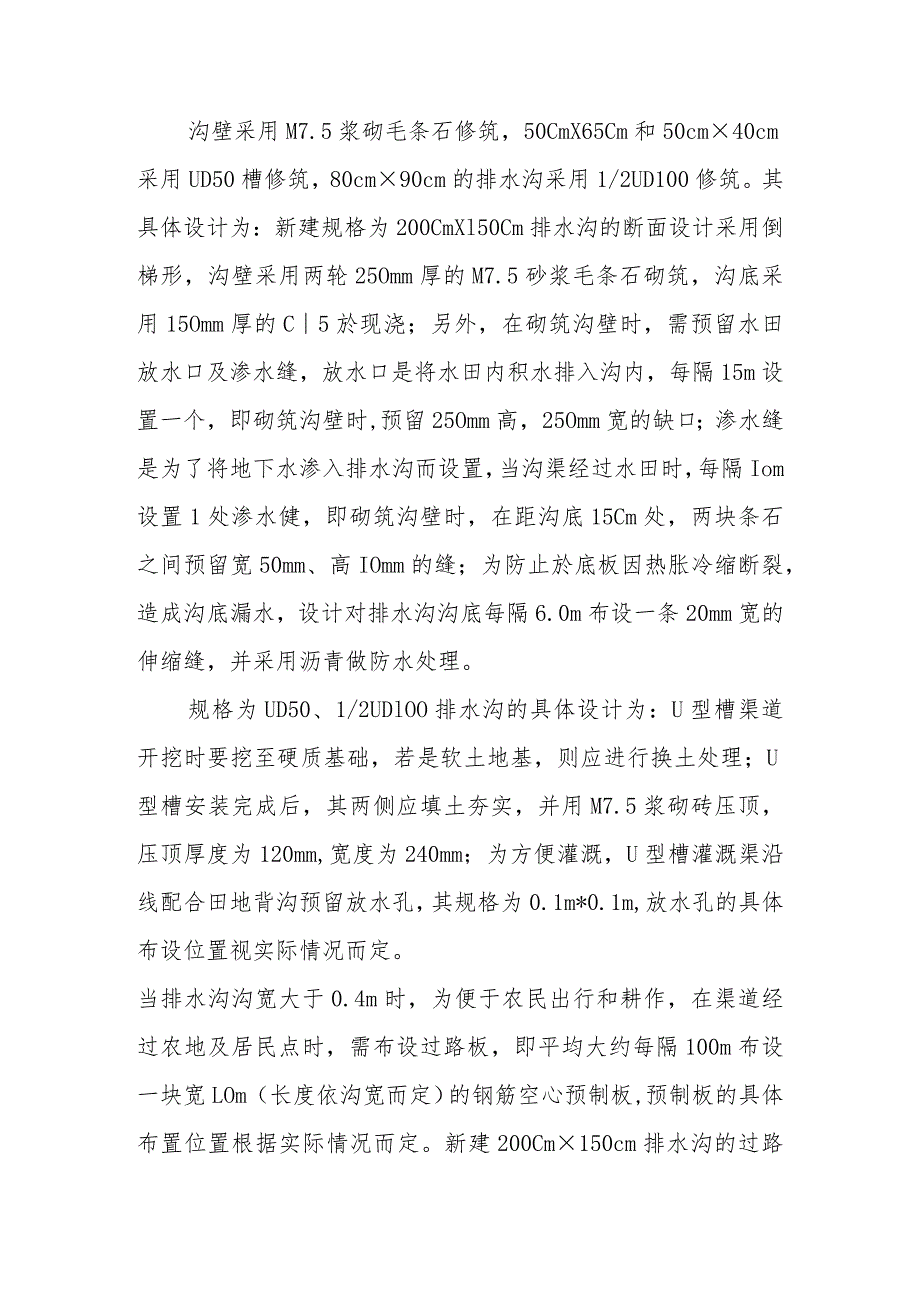

2、於板,规格为150cmX150cm的排灌沟上的预制板规格为250cm100cm18cm,钢筋布设分为上层架立钢筋、下层主钢筋和箍筋,上层架立钢筋每隔232.5mm布设一根12钢筋,下层主钢筋每隔232.5mm布设一根14钢筋,箍筋每隔200mm布设一根8钢筋;规格为100cm100crn的排灌沟上的预制板规格为200cm100cm15cm,钢筋布设分为上层架立钢筋、下层主钢筋和箍筋,上层架立钢筋每隔232.5mm布设一根8钢筋,下层主钢筋每隔232.5mm布设一根e8钢筋,箍筋每隔215mm布设一根28钢筋。1.2排水沟沟壁采用M7.5浆砌毛条石修筑,50CmX65Cm和50cm40cm采用U
3、D50槽修筑,80cm90cm的排水沟采用1/2UD100修筑。其具体设计为:新建规格为200CmXl50Cm排水沟的断面设计采用倒梯形,沟壁采用两轮25Omm厚的M7.5砂浆毛条石砌筑,沟底采用15Omm厚的C5於现浇;另外,在砌筑沟壁时,需预留水田放水口及渗水缝,放水口是将水田内积水排入沟内,每隔15m设置一个,即砌筑沟壁时,预留25Omm高,25Omm宽的缺口;渗水缝是为了将地下水渗入排水沟而设置,当沟渠经过水田时,每隔Iom设置1处渗水健,即砌筑沟壁时,在距沟底15Cm处,两块条石之间预留宽50mm、高IOmm的缝;为防止於底板因热胀冷缩断裂,造成沟底漏水,设计对排水沟沟底每隔6.0m
4、布设一条20mm宽的伸缩缝,并采用沥青做防水处理。规格为UD50、1/2UDlOO排水沟的具体设计为:U型槽渠道开挖时要挖至硬质基础,若是软土地基,则应进行换土处理;U型槽安装完成后,其两侧应填土夯实,并用M7.5浆砌砖压顶,压顶厚度为120mm,宽度为240mm;为方便灌溉,U型槽灌溉渠沿线配合田地背沟预留放水孔,其规格为0.1m*0.1m,放水孔的具体布设位置视实际情况而定。当排水沟沟宽大于0.4m时,为便于农民出行和耕作,在渠道经过农地及居民点时,需布设过路板,即平均大约每隔100m布设一块宽LOm(长度依沟宽而定)的钢筋空心预制板,预制板的具体布置位置根据实际情况而定。新建200Cm1

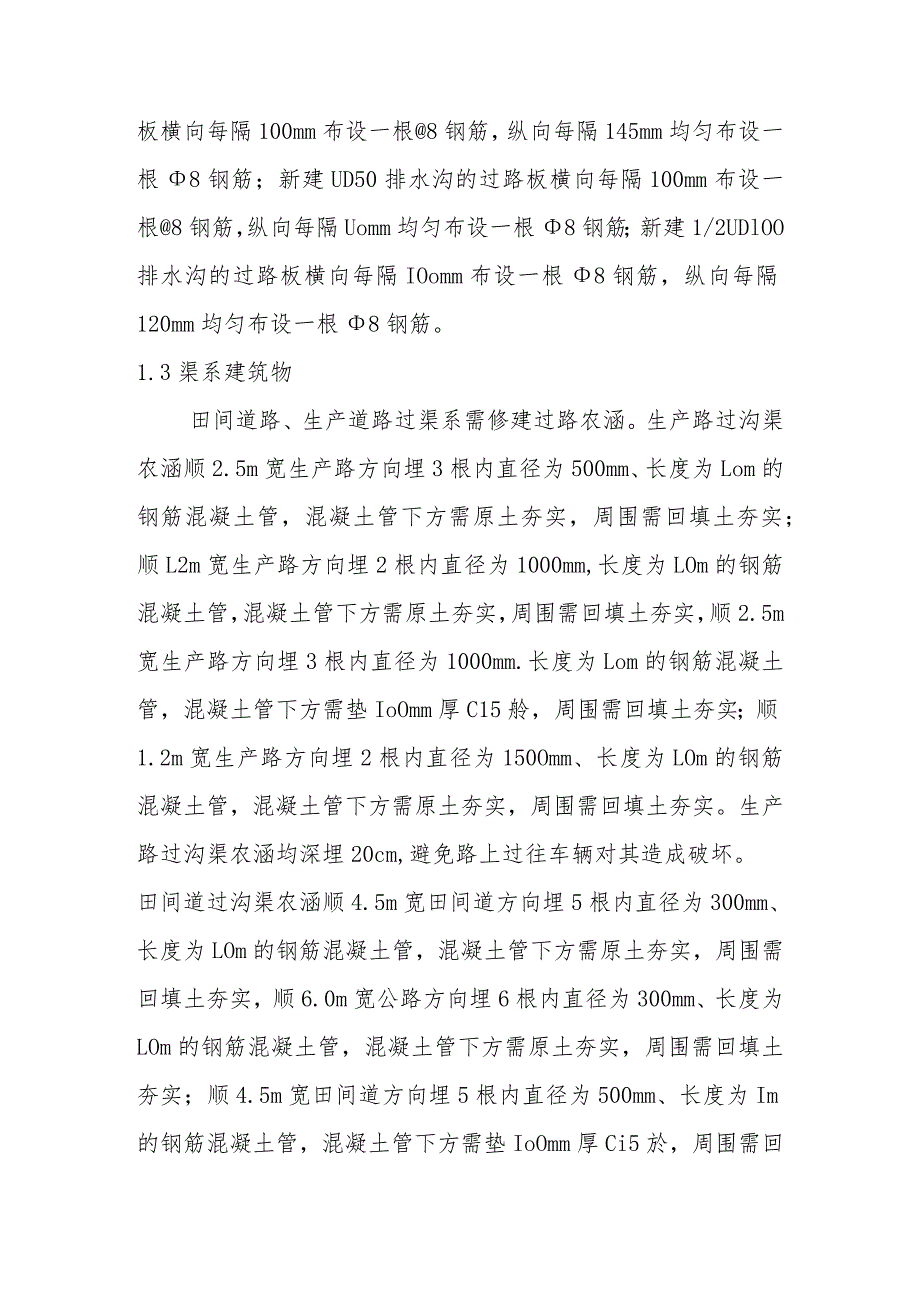

5、50cm排水沟的过路板横向每隔100mm布设一根8钢筋,纵向每隔145mm均匀布设一根8钢筋;新建UD50排水沟的过路板横向每隔100mm布设一根8钢筋,纵向每隔Uomm均匀布设一根8钢筋;新建1/2UDlOO排水沟的过路板横向每隔IOomm布设一根8钢筋,纵向每隔120mm均匀布设一根8钢筋。1.3渠系建筑物田间道路、生产道路过渠系需修建过路农涵。生产路过沟渠农涵顺2.5m宽生产路方向埋3根内直径为500mm、长度为Lom的钢筋混凝土管,混凝土管下方需原土夯实,周围需回填土夯实;顺L2m宽生产路方向埋2根内直径为1000mm,长度为LOm的钢筋混凝土管,混凝土管下方需原土夯实,周围需回填土夯
6、实,顺2.5m宽生产路方向埋3根内直径为1000mm.长度为Lom的钢筋混凝土管,混凝土管下方需垫IoOmm厚C15舲,周围需回填土夯实;顺1.2m宽生产路方向埋2根内直径为150Omm、长度为LOm的钢筋混凝土管,混凝土管下方需原土夯实,周围需回填土夯实。生产路过沟渠农涵均深埋20cm,避免路上过往车辆对其造成破坏。田间道过沟渠农涵顺4.5m宽田间道方向埋5根内直径为300mm、长度为LOm的钢筋混凝土管,混凝土管下方需原土夯实,周围需回填土夯实,顺6.0m宽公路方向埋6根内直径为300mm、长度为LOm的钢筋混凝土管,混凝土管下方需原土夯实,周围需回填土夯实;顺4.5m宽田间道方向埋5根内
7、直径为500mm、长度为Im的钢筋混凝土管,混凝土管下方需垫IoOmm厚Ci5於,周围需回填土夯实;顺3.5m宽田间道方向埋4根内直径为100omm、长度为LOm的钢筋混凝土管,混凝土管下方需垫100mm厚校,周围需回填土夯实,顺4.5m宽田间道方向埋5根内直径为1000mm.长度为LOm的钢筋混凝土管,混凝土管下方需垫100mm厚C5於,周围需回填土夯实。1. 4沉沙函新建沉沙也应结合排水沟和灌溉渠布设。在沟渠长100m底部布设沉沙也,达到既沉沙又消力的作用。沉沙也规格采用净长为200cm,净宽100cm,净深80cm,墙壁厚240mmo沉沙曲池壁均用M75砂浆砌砖,底板浇筑Ioomm厚的C
8、20於底板,底板应放置于硬质基础上。若遇基岩,可直接开挖成形。在实际施工中,在满足设计沉沙要求以及沉沙也容积的前提下,可根据实际地形适当调整沉沙曲的具体形状,但要求尽量少占耕地,避免高填深挖。1.5农涵田间道路、生产道路过渠系需修建过路农涵。生产路过沟渠农涵顺2.5m宽生产路方向埋3根内直径为500mm、长度为LOm的钢筋混凝土管,混凝土管下方需原土夯实,周围需回填土夯实;顺L2m宽生产路方向埋2根内直径为1000mm,长度为LOm的钢筋混凝土管,混凝土管下方需原土夯实,周围需回填土夯实,顺2.5m宽生产路方向埋3根内直径为1000mm.长度为Lom的钢筋混凝土管,混凝土管下方需垫IoOmm厚
9、C15舲,周围需回填土夯实;顺1.2m宽生产路方向埋2根内直径为150Omm、长度为LOm的钢筋混凝土管,混凝土管下方需原土夯实,周围需回填土夯实。生产路过沟渠农涵均深埋20cm,避免路上过往车辆对其造成破坏。田间道过沟渠农涵顺4.5m宽田间道方向埋5根内直径为300mm、长度为LOm的钢筋混凝土管,混凝土管下方需原土夯实,周围需回填土夯实,顺6.0m宽公路方向埋6根内直径为300mm、长度为LOm的钢筋混凝土管,混凝土管下方需原土夯实,周围需回填土夯实;顺4.5m宽田间道方向埋5根内直径为500mm、长度为Im的钢筋混凝土管,混凝土管下方需垫100mm厚G5校,周围需回填土夯实;顺3.5m宽
10、田间道方向埋4根内直径为1000mm.长度为LOm的钢筋混凝土管,混凝土管下方需垫100mm厚校,周围需回填土夯实,顺4.5m宽田间道方向埋5根内直径为1000mm,长度为LOm的钢筋混凝土管,混凝土管下方需垫100mm厚C5於,周围需回填土夯实。1.6新建田间道箱涵新建田间道箱涵,分为路加排灌沟过4.5m宽田间道箱涵、路加排灌沟过3.5m宽田间道箱涵和3.5m宽田间道过冲田段箱涵以及排洪沟过3.5m宽田间道箱涵。其具体设计为:(a)路加排灌沟过4.5m宽田间道箱涵,设计规格为260Cm210cm700cm,设计标准为:在进行土方开挖、夯实的基础上,现浇15Omm厚C20於当作底板,然后在箱涵
11、四周各现浇300mm厚Cso於当作壁,中间预留200cm150cm的矩形区域作过水面;为保证箱涵安装的稳定性,设计在水流进出方向的两端各现浇厚250mm、长100cm的C30於柱。为保证箱涵能承受压力,设计在现浇C30粒中配设钢筋。钢筋布设情况:顶板为两层,分为内层和外层,内层和外层钢筋又分为横向钢筋和竖向钢筋,外层横向钢筋每隔20Omm布设一根12钢筋,外层纵向钢筋每隔200mm布设一根16钢筋,内层横向钢筋每隔500mm布设一根12钢筋,内层纵向钢筋每隔200mm布设一根16钢筋;左右侧壁各布设一层钢筋,横向钢筋每隔20Omm布设一根12钢筋,外层纵向钢筋每隔20Omm布设一根e16钢筋;
12、底板布设一层钢筋,横向钢筋每隔200mm布设一根12钢筋,纵向钢筋每隔20Omm布设一根16钢筋。(b)路加排灌沟过3.5m宽田间道箱涵设计规格都为260cm21Ocm500cm,设计标准为:在进行土方开挖、夯实的基础上,现浇15Omm厚C20於当作底板,然后在箱涵四周各现浇300mm厚C30於当作壁,中间预留200cm150cm的矩形区域作过水面;为保证箱涵安装的稳定性,设计在水流进出方向的两端各现浇厚250mm、长100cm的C30於柱;为保证箱涵能承受压力,设计在现浇C30硅中配设钢筋。钢筋布设情况:顶板为两层,分为内层和外层,内层和外层钢筋又分为横向钢筋和竖向钢筋,外层横向钢筋每隔20
13、0mm布设一根12钢筋,外层纵向钢筋每隔200mm布设一根16钢筋,内层横向钢筋每隔50Omm布设一根12钢筋,内层纵向钢筋每隔20Omm布设一根16钢筋;左右侧壁各布设一层钢筋,横向钢筋每隔20Omm布设一根12钢筋,纵向钢筋每隔200mm布设一根16钢筋;底板布设一层钢筋,横向钢筋每隔200mm布设一根e12钢筋,纵向钢筋每隔20Omm布设一根16钢筋。(c)排洪沟过3.5m宽田间道箱涵,设计规格为390cm2IOcm500cm,设计标准为:在进行土方开挖、夯实的基础上,现浇15Omm厚C20於当作底板,然后在箱涵四周、中间各现浇300mm厚C30於当作壁,中间预留两个150cmX150c
14、m的矩形区域作过水面;为保证箱涵安装的稳定性,设计在水流进出方向的两端各现浇厚250mm、长100cm的Cso舲柱;为保证箱涵能承受压力,设计在现浇C30硅中配设钢筋。钢筋布设情况:顶板为两层,分为内层和外层,内层和外层钢筋又分为横向钢筋和竖向钢筋,外层横向钢筋每隔20Omm布设一根12钢筋,外层纵向钢筋每隔20Omm布设一根16钢筋,内层横向钢筋每隔500mm布设一根12钢筋,内层纵向钢筋每隔20Omm布设一根16钢筋;左右侧壁各布设一层钢筋,横向钢筋每隔20Omm布设一根12钢筋,纵向钢筋每隔20Omm布设一根16钢筋;底板布设一层钢筋,横向钢筋每隔20Omm布设一根12钢筋,纵向钢筋每隔
15、20Omm布设一根16钢筋;此箱涵由于断面比较大,因此在中间设一个C30聆作隔壁,也配有钢筋,隔壁的横向钢筋为每隔200mm布设一根12钢筋,纵向钢筋每隔20Omm布设一根16钢筋。农田水利工程1.L灌溉渠新建路加排灌沟和维修灌溉渠,新建路加排灌沟断面为_150cm*150cm和100Cnl*100CnI,维修路加排灌沟150cm*150cm,维修灌溉渠为50cm*50cm和40cm*50cm,沟壁采用M7.5水泥砂浆砌块石,首先进行土石方开挖,开挖坡比为1:0.3,因为该类排灌沟位于水田位置,故先开挖淤泥至心土层;为防止不均匀沉降造成沟壁部分倾斜从而导致沟上路面垮塌,设计在沟底原土夯实的基础
