《冷却塔外壁墙体修复施工方案全.docx》由会员分享，可在线阅读，更多相关《冷却塔外壁墙体修复施工方案全.docx（3页珍藏版）》请在第壹文秘上搜索。

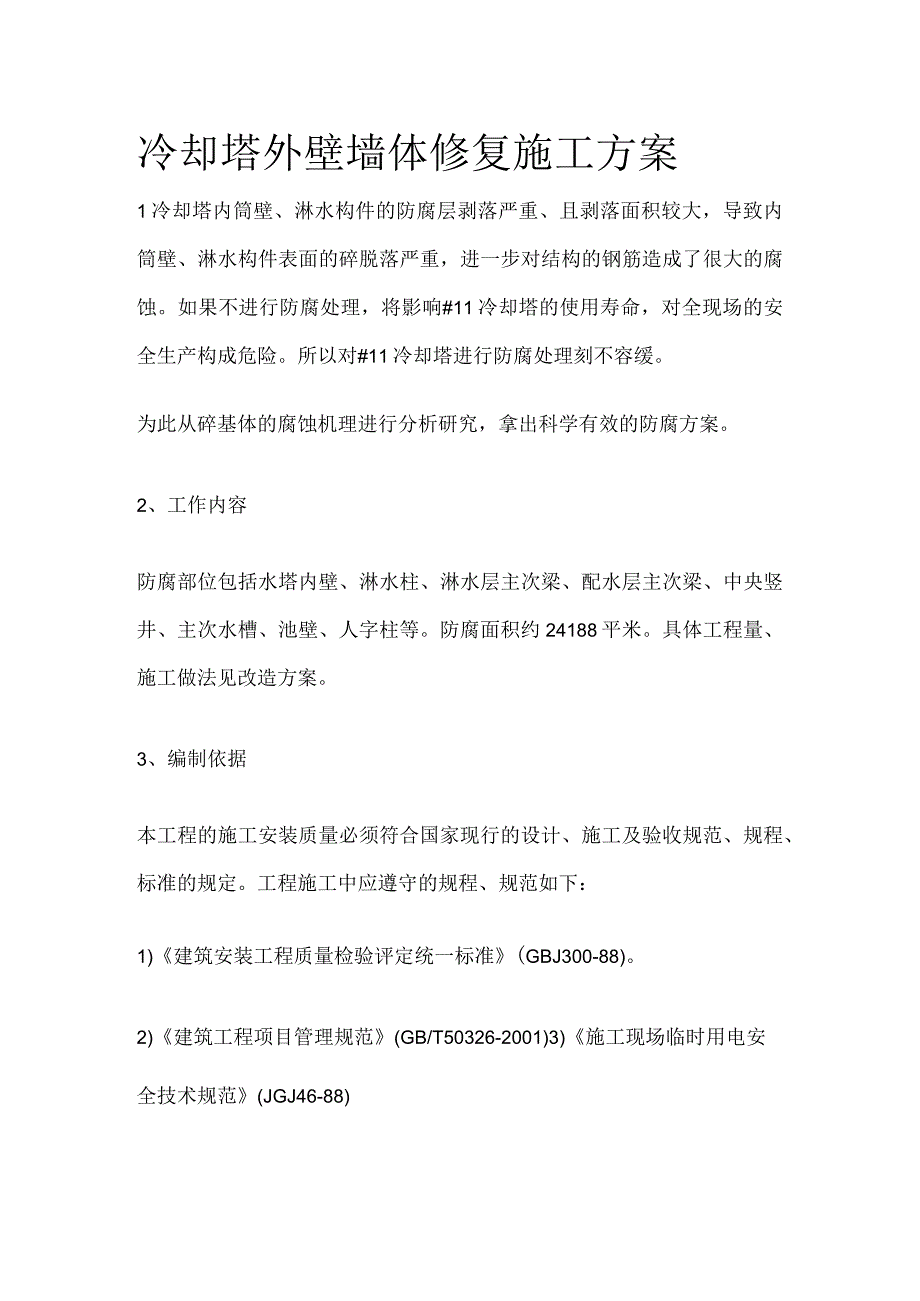

1、冷却塔外壁墙体修复施工方案1冷却塔内筒壁、淋水构件的防腐层剥落严重、且剥落面积较大，导致内筒壁、淋水构件表面的碎脱落严重，进一步对结构的钢筋造成了很大的腐蚀。如果不进行防腐处理，将影响#11冷却塔的使用寿命，对全现场的安全生产构成危险。所以对#11冷却塔进行防腐处理刻不容缓。为此从碎基体的腐蚀机理进行分析研究，拿出科学有效的防腐方案。2、工作内容防腐部位包括水塔内壁、淋水柱、淋水层主次梁、配水层主次梁、中央竖井、主次水槽、池壁、人字柱等。防腐面积约24188平米。具体工程量、施工做法见改造方案。3、编制依据本工程的施工安装质量必须符合国家现行的设计、施工及验收规范、规程、标准的规定。工程施工中
2、应遵守的规程、规范如下：1)建筑安装工程质量检验评定统一标准(GBJ300-88)。2)建筑工程项目管理规范(GB/T50326-2001)3)施工现场临时用电安全技术规范(JGJ46-88)4)国家及电业行业与本工程有关的现行规程、规范及标准、安装施工说明。5)建筑工程文件归档整理规范(GB/T50328-2001)4、冷却塔防腐蚀材料的选用4.1 防腐涂层：选用AL901-1冷却塔防腐防水涂料选用AL901-1冷却塔防腐防水涂料，该涂料是一种高固体份、低粘度、强渗透性涂料，抗酸、碱、盐腐蚀，抗湿热冻融老化。AL901-1冷却塔防腐防水涂料具有很强的渗透力，它能渗透进混凝土毛细孔，产生锚实效

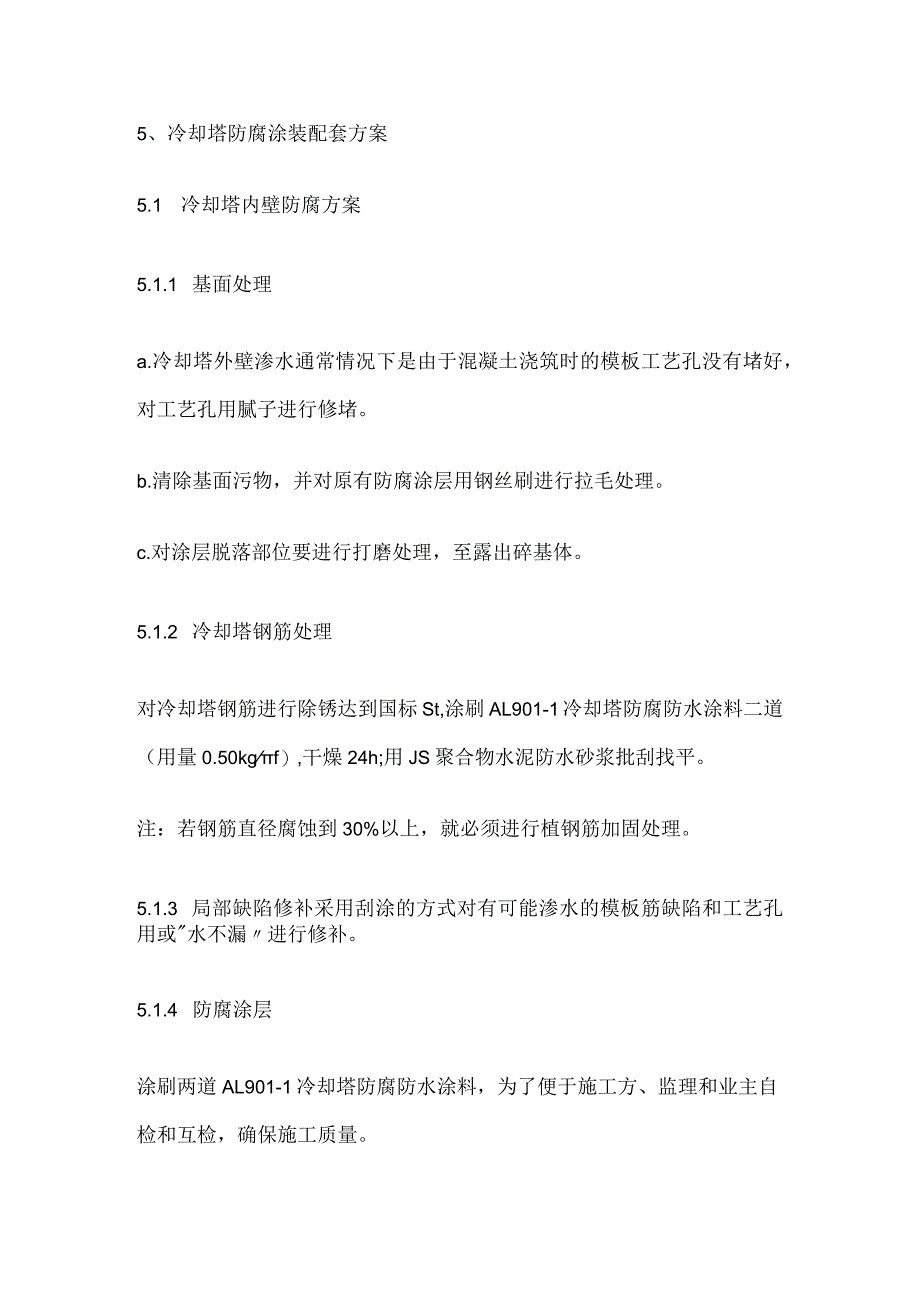

3、应、封闭混凝土基面的毛细孔，增加了基体表面强度；涂层与混凝土的附着力好形成致密的防腐屏蔽涂层，达到了对混凝土的抗渗和防腐作用。4.2 修补腻子冷却塔内壁局部缺陷，采用AL901-1冷却塔防腐防水涂料与200目滑石粉制成腻子补平,该腻子具有的附着力、耐酸碱性、耐腐蚀性和强度,是一种理想的修补材料，可以增加混凝土表面强度和涂层耐久性，提高涂层的抗渗透性。4.3 淋水立柱等修补用材料选用JS聚合物水泥防水砂浆对淋水立柱进行修补。该聚合物水泥防水砂浆具有优良的抗渗性、抗裂性，抗冻融性和抗化学腐蚀性；适用于新旧混凝土的修补。选用环氧树脂砂浆恢复钢筋部位的碎构件。5、冷却塔防腐涂装配套方案5.1 冷却塔内
4、壁防腐方案5.1.1 基面处理a.冷却塔外壁渗水通常情况下是由于混凝土浇筑时的模板工艺孔没有堵好，对工艺孔用腻子进行修堵。b.清除基面污物，并对原有防腐涂层用钢丝刷进行拉毛处理。c.对涂层脱落部位要进行打磨处理，至露出碎基体。5.1.2 冷却塔钢筋处理对冷却塔钢筋进行除锈达到国标St,涂刷AL901-1冷却塔防腐防水涂料二道（用量0.50kgf）,干燥24h;用JS聚合物水泥防水砂浆批刮找平。注：若钢筋直径腐蚀到30%以上，就必须进行植钢筋加固处理。5.1.3 局部缺陷修补采用刮涂的方式对有可能渗水的模板筋缺陷和工艺孔用或水不漏进行修补。5.1.4 防腐涂层涂刷两道AL901-1冷却塔防腐防水涂料，为了便于施工方、监理和业主自检和互检，确保施工质量。
