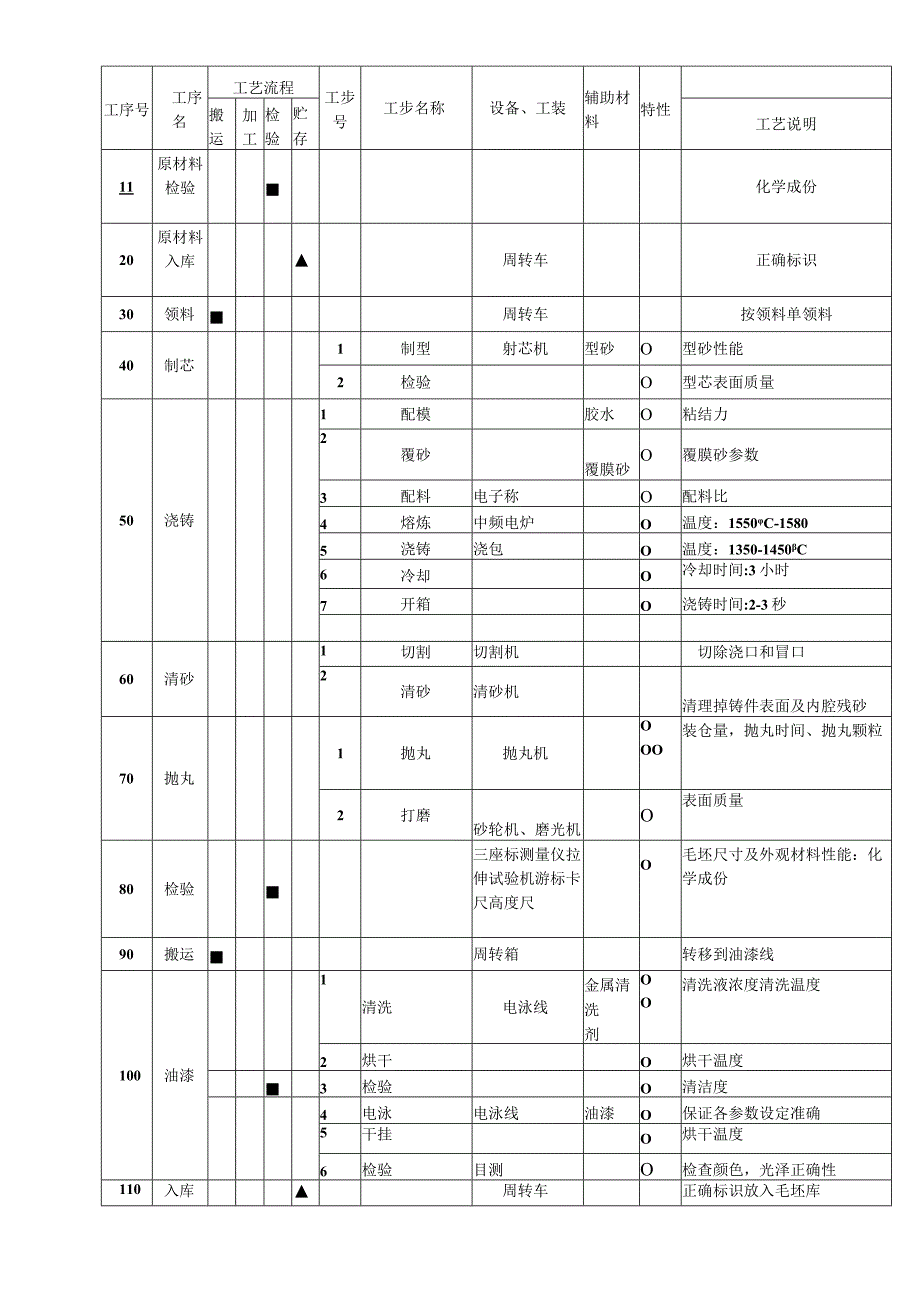

初始过程流程图.docx_第1页
第1页 / 共4页

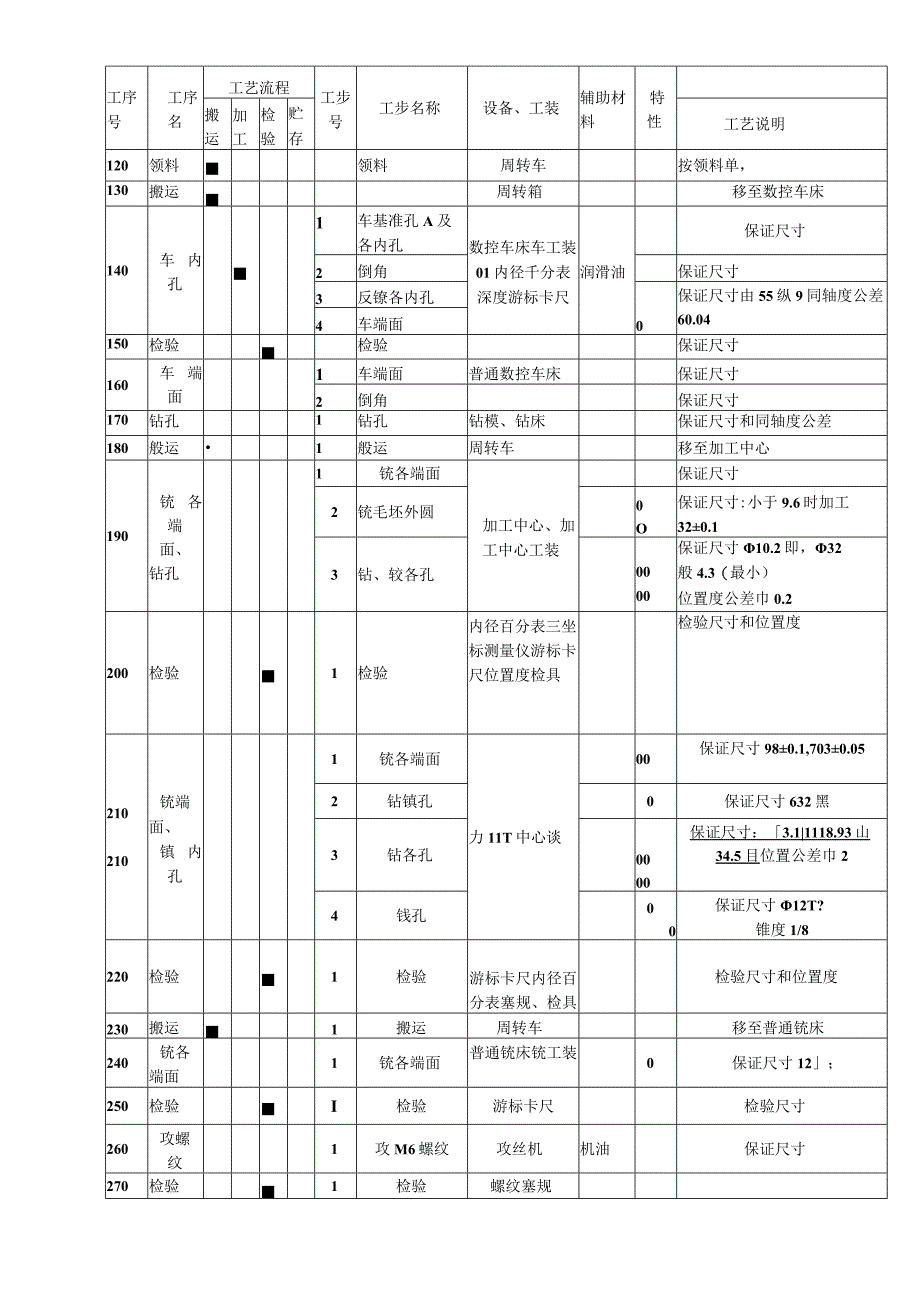

初始过程流程图.docx_第2页
第2页 / 共4页

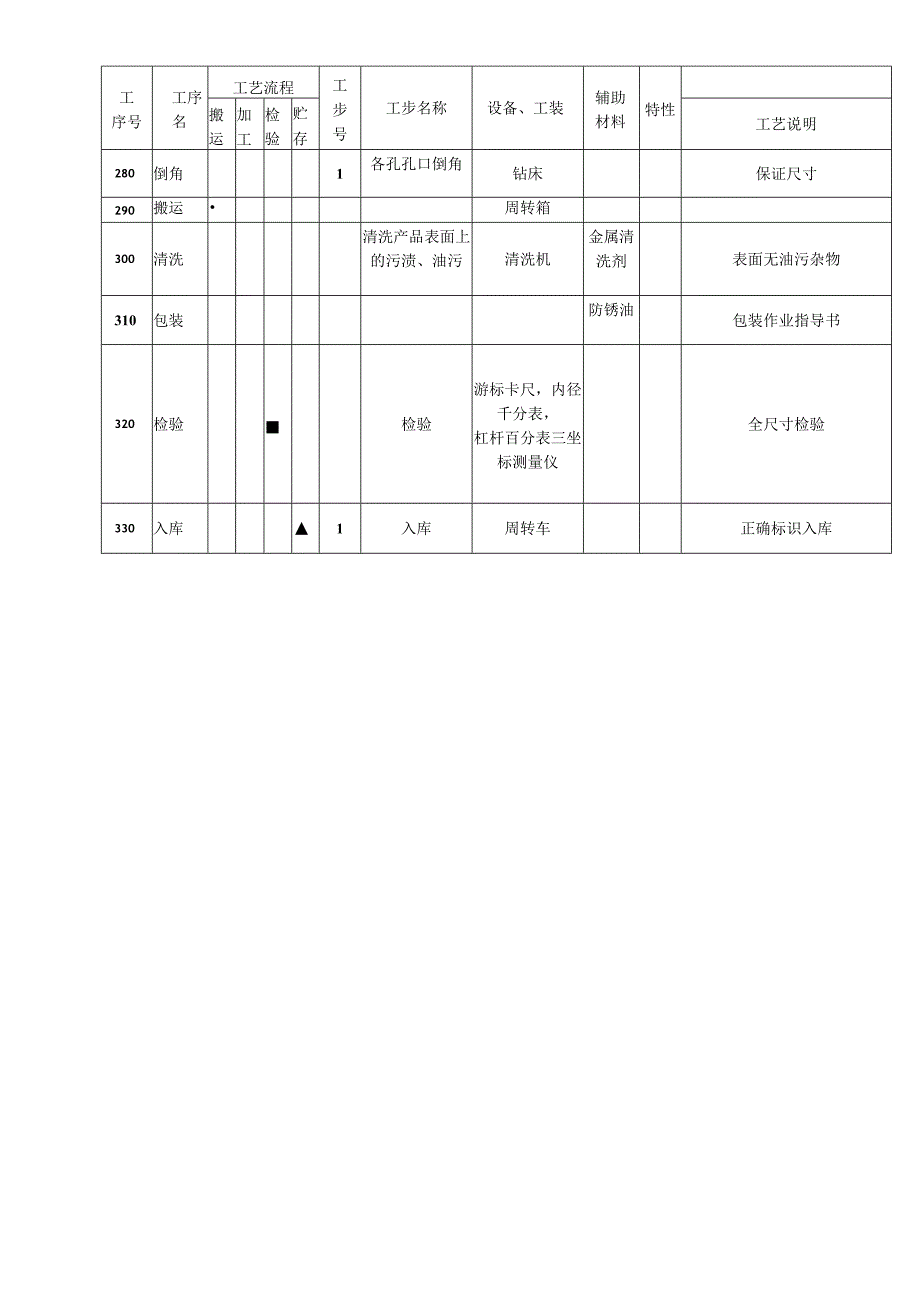

初始过程流程图.docx_第3页
第3页 / 共4页
初始过程流程图.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《初始过程流程图.docx》由会员分享,可在线阅读,更多相关《初始过程流程图.docx(4页珍藏版)》请在第壹文秘上搜索。

1、工序号工序名工艺流程工步号工步名称设备、工装辅助材料特性搬运加工检验贮存工艺说明11原材料检验化学成份20原材料入库周转车正确标识30领料周转车按领料单领料40制芯1制型射芯机型砂O型砂性能2检验O型芯表面质量50浇铸1配模胶水O粘结力2覆砂覆膜砂O覆膜砂参数3配料电子称O配料比4熔炼中频电炉O温度:1550C-15805浇铸浇包O温度:1350-1450C6冷却O冷却时间:3小时7开箱O浇铸时间:2-3秒60清砂1切割切割机切除浇口和冒口2清砂清砂机清理掉铸件表面及内腔残砂70抛丸1抛丸抛丸机OOO装仓量,抛丸时间、抛丸颗粒2打磨砂轮机、磨光机O表面质量80检验三座标测量仪拉伸试验机游标卡尺

2、高度尺O毛坯尺寸及外观材料性能:化学成份90搬运周转箱转移到油漆线100油漆1清洗电泳线金属清洗剂OO清洗液浓度清洗温度2烘干O烘干温度3检验O清洁度4电泳电泳线油漆O保证各参数设定准确5干挂O烘干温度6检验目测O检查颜色,光泽正确性110入库周转车正确标识放入毛坯库工序号工序名工艺流程工步号工步名称设备、工装辅助材料特性搬运加工检验贮存工艺说明120领料领料周转车按领料单,130搬运周转箱移至数控车床140车内孔1车基准孔A及各内孔数控车床车工装01内径千分表深度游标卡尺润滑油保证尺寸2倒角保证尺寸3反镣各内孔0保证尺寸由55纵9同轴度公差60.044车端面150检验检验保证尺寸160车端面

3、1车端面普通数控车床保证尺寸2倒角保证尺寸170钻孔1钻孔钻模、钻床保证尺寸和同轴度公差180般运1般运周转车移至加工中心190铳各端面、钻孔1铳各端面加工中心、加工中心工装保证尺寸2铳毛坯外圆0O保证尺寸:小于9.6时加工320.13钻、较各孔0000保证尺寸10.2即,32般4.3(最小)位置度公差巾0.2200检验1检验内径百分表三坐标测量仪游标卡尺位置度检具检验尺寸和位置度210210铳端面、镇内孔1铳各端面力11T中心谈00保证尺寸980.1,7030.052钻镇孔0保证尺寸632黑3钻各孔0000保证尺寸:3.1|1118.93山34.5目位置公差巾24钱孔00保证尺寸12T?锥度

4、1/8220检验1检验游标卡尺内径百分表塞规、检具检验尺寸和位置度230搬运1搬运周转车移至普通铳床240铳各端面1铳各端面普通铳床铳工装0保证尺寸12;250检验I检验游标卡尺检验尺寸260攻螺纹1攻M6螺纹攻丝机机油保证尺寸270检验1检验螺纹塞规工序号工序名工艺流程工步号工步名称设备、工装辅助材料特性搬运加工检验贮存工艺说明280倒角1各孔孔口倒角钻床保证尺寸290搬运周转箱300清洗清洗产品表面上的污渍、油污清洗机金属清洗剂表面无油污杂物310包装防锈油包装作业指导书320检验检验游标卡尺,内径千分表,杠杆百分表三坐标测量仪全尺寸检验330入库1入库周转车正确标识入库工序号工序名工艺流程工步号工步名称设备、工装辅助材料特性搬运加工检验贮存工艺说明
