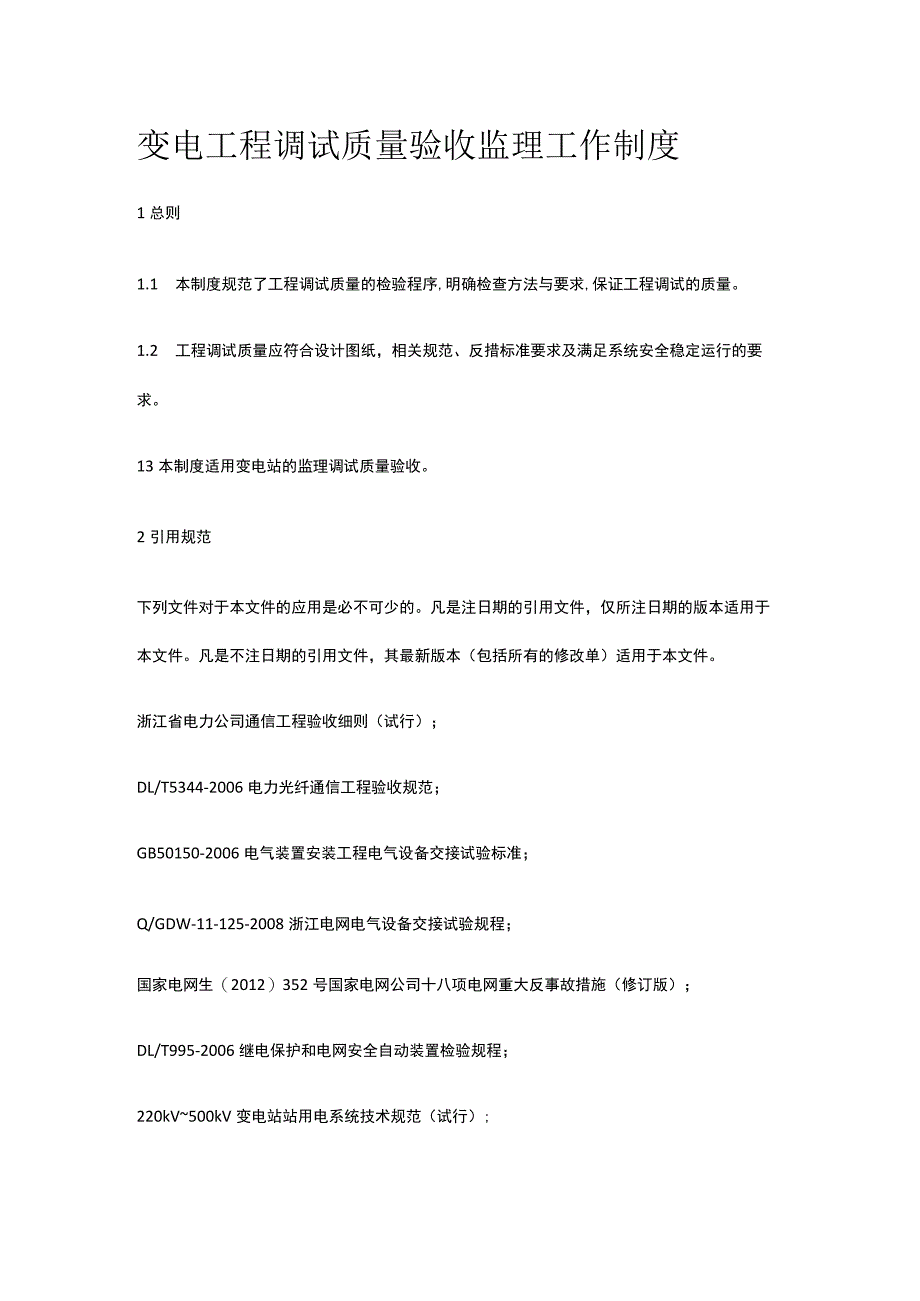

1、变电工程调试质量验收监理工作制度1总则1.1 本制度规范了工程调试质量的检验程序,明确检查方法与要求,保证工程调试的质量。1.2 工程调试质量应符合设计图纸，相关规范、反措标准要求及满足系统安全稳定运行的要求。13本制度适用变电站的监理调试质量验收。2引用规范下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。浙江省电力公司通信工程验收细则（试行）；DL/T5344-2006电力光纤通信工程验收规范；GB50150-2006电气装置安装工程电气设备交接试验标准；Q/GDW-11-125-2

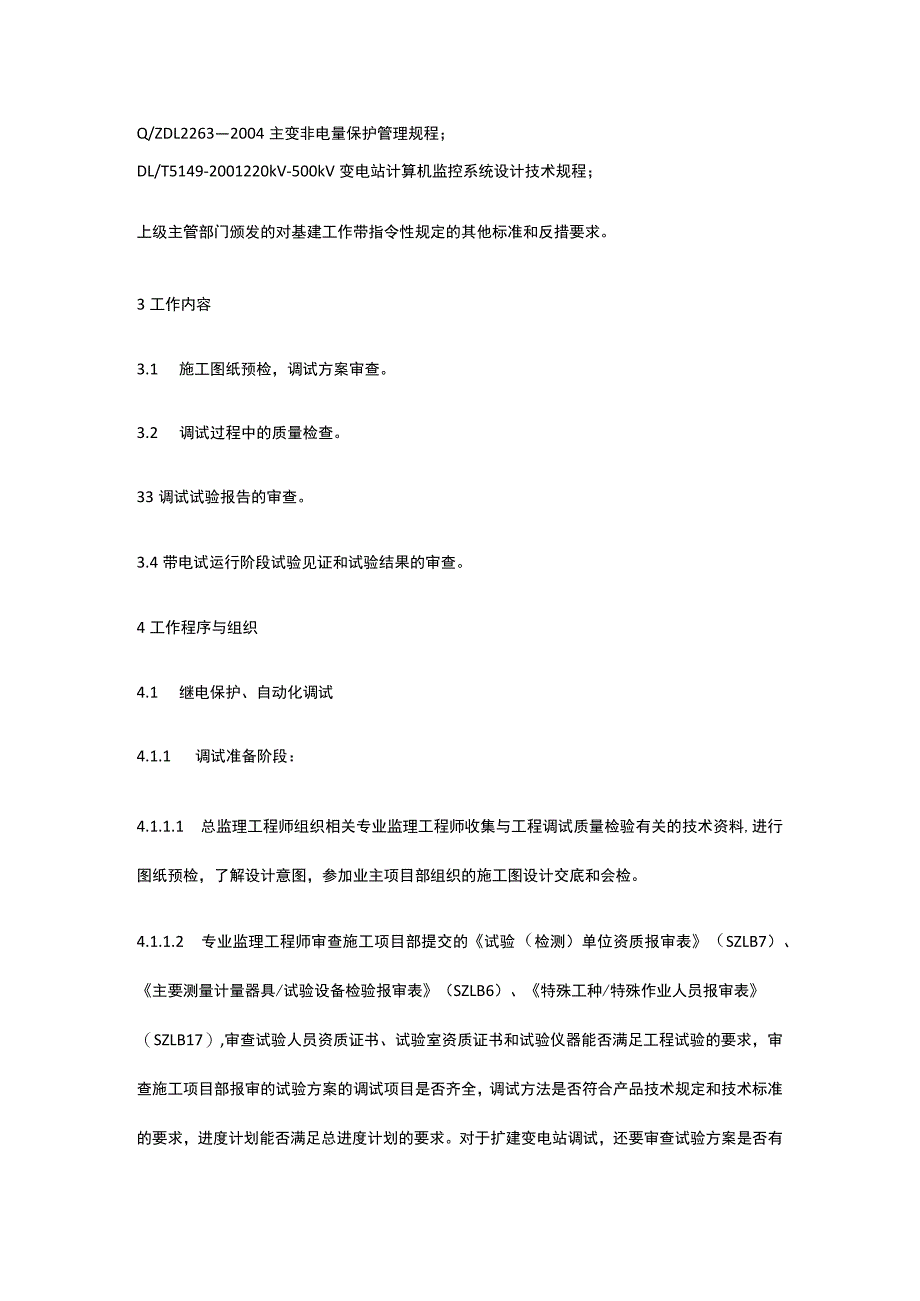

2、008浙江电网电气设备交接试验规程；国家电网生（2012）352号国家电网公司十八项电网重大反事故措施（修订版）；DL/T995-2006继电保护和电网安全自动装置检验规程；220kV500kV变电站站用电系统技术规范（试行）;Q/ZDL22632004主变非电量保护管理规程；DL/T5149-2001220kV-500kV变电站计算机监控系统设计技术规程；上级主管部门颁发的对基建工作带指令性规定的其他标准和反措要求。3工作内容3.1 施工图纸预检，调试方案审查。3.2 调试过程中的质量检查。33调试试验报告的审查。3.4带电试运行阶段试验见证和试验结果的审查。4工作程序与组织4.1 继电保护
3、、自动化调试4.1.1 调试准备阶段：4.1.1.1 总监理工程师组织相关专业监理工程师收集与工程调试质量检验有关的技术资料,进行图纸预检，了解设计意图，参加业主项目部组织的施工图设计交底和会检。4.1.1.2 专业监理工程师审查施工项目部提交的试验（检测）单位资质报审表（SZLB7）、主要测量计量器具/试验设备检验报审表（SZLB6）、特殊工种/特殊作业人员报审表（SZLB17）,审查试验人员资质证书、试验室资质证书和试验仪器能否满足工程试验的要求，审查施工项目部报审的试验方案的调试项目是否齐全，调试方法是否符合产品技术规定和技术标准的要求，进度计划能否满足总进度计划的要求。对于扩建变电站调

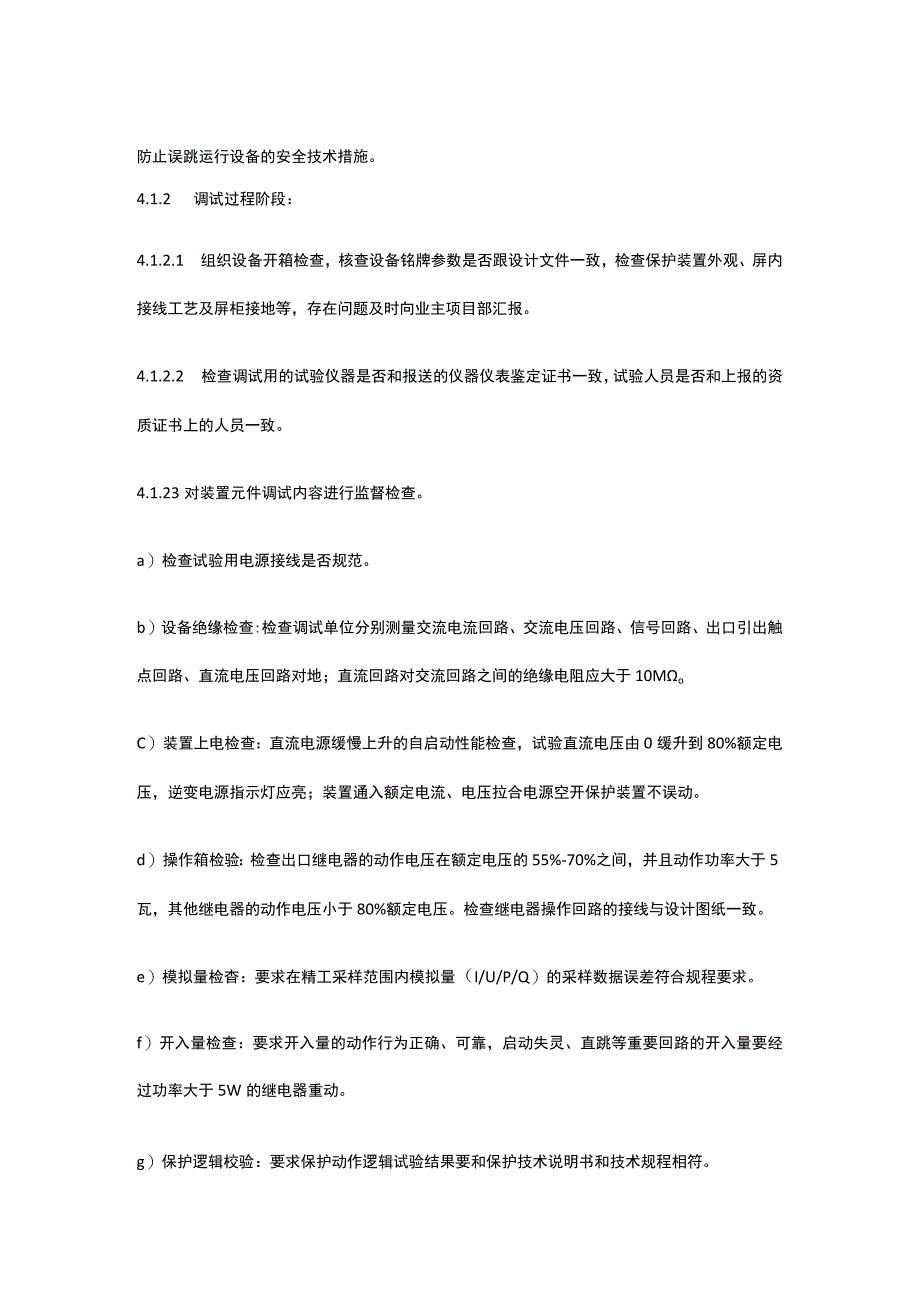

4、试，还要审查试验方案是否有防止误跳运行设备的安全技术措施。4.1.2 调试过程阶段：4.1.2.1 组织设备开箱检查，核查设备铭牌参数是否跟设计文件一致，检查保护装置外观、屏内接线工艺及屏柜接地等，存在问题及时向业主项目部汇报。4.1.2.2 检查调试用的试验仪器是否和报送的仪器仪表鉴定证书一致，试验人员是否和上报的资质证书上的人员一致。4.1.23对装置元件调试内容进行监督检查。a）检查试验用电源接线是否规范。b）设备绝缘检查:检查调试单位分别测量交流电流回路、交流电压回路、信号回路、出口引出触点回路、直流电压回路对地；直流回路对交流回路之间的绝缘电阻应大于10MoC）装置上电检查：直流电源
5、缓慢上升的自启动性能检查，试验直流电压由0缓升到80%额定电压，逆变电源指示灯应亮；装置通入额定电流、电压拉合电源空开保护装置不误动。d）操作箱检验：检查出口继电器的动作电压在额定电压的55%-70%之间，并且动作功率大于5瓦，其他继电器的动作电压小于80%额定电压。检查继电器操作回路的接线与设计图纸一致。e）模拟量检杳：要求在精工采样范围内模拟量（I/U/P/Q）的采样数据误差符合规程要求。f）开入量检查：要求开入量的动作行为正确、可靠，启动失灵、直跳等重要回路的开入量要经过功率大于5W的继电器重动。g）保护逻辑校验：要求保护动作逻辑试验结果要和保护技术说明书和技术规程相符。h）保护定值校验
6、：要求保护校验定值误差符合规程和技术说明书要求，通过正、反两个方向的试验来确定保护的动作范围符合调度整定要求。4.1.2.4 检查调试人员是否按照设计图纸和技术规程要求进行二次回路查线。检查二次接线是否紧固而且工艺美观。特别是扩建变电站，要检查调试人员在进行回路试验前是否已做好安全措施,将试验设备和运行设备进行了电气隔离并有明显的断开点。4.1.2.5 检查保护传动试验，五防闭锁逻辑试验、AVQC试验结果是否符合设计和技术规程的要求。保护传动试验要求开关动作行为正确，保护间逻辑配合正确，后台监控信号，故障录波信号，保护子站信号显示正确；闭锁逻辑试验要求五防锁，电气逻辑闭锁，间隔层五防逻辑闭锁，
7、后台顺控逻辑试验都正确；AVQC试验结果要求符合调度控制策略的要求。特别要通过对正逻辑和反逻辑两方面的试验确认回路接线的正确性和唯一性,防止存在寄生回路。4.1.2.6 扩建变电站扩建间隔和运行设备进行搭接工作前,检查调试人员是否按工作票指定的工作内容和在工作票指定的工作范围内进行搭接试验；是否按搭接清单的内容进行搭接；搭接过程中是否始终保持通信畅通，在充分交流后进行商定的工作。4.1.3调试验收阶段4.13.1调试工作完成后,监理项目部应对施工项目部报送的调试报告报审表（SZLB37）进行审查，对调试试验报告，调试成品质量进行全面验收。重点审查试验报告数据是否满足技术规程、反措和技术说明书的
8、要求；保护、自动化装置运行是否正常，功能是否满足设计要求；保护、自动化通信是否通讯正常；保护、自动化端子排接线是否和设计图纸一致；电4.1.3.2检查试验人员的CT一次通流和PT二次通压试验是否按规定方案完成试验。4.1.33 出具调试单位工程监理验收记录。4.1.34 负荷试验阶段带负荷试验前，审查带负荷试验方案是否按调度启动方案编制。试验过程中，审查带负荷试验数据是否正确。4.2高压试验4.2.1 试验准备阶段4.2.1.1 审查施工单位报审的试验方案，重点审查安全技术措施是否满足要求，试验方案编写是否规范，审批手续是否完整，试验方法与标准是否符合试验规程和相关规定。4.2.1.2 核查试
9、验所用的设备和仪表、仪器的合格证是否在有效期内。4.2.13检查试验现场存放的相关规程、原始报告（出厂报告）、试验记录是否齐备。4.2.2试验过程阶段4.2.2.1 检查试验区域的试验人员所做的安全措施是否正确完备，与试验无关的人员是否全部撤离，试验设备及接线的布置是否合理，安全监护人员配置是否符合安规相关规定及试验现场的安全工作条件。4.2.2.2 检查与被试品相连的与试验无关的设备是否已进行隔离并做好安全措施，试验设备4.2.23督查试验负责人开展对全体试验人员的三交三查”工作。422.4在试验接线完成，加压试验前要求工作负责人进行一次全面检查，在确证无误后方可由工作负责人下达对设备进行加压的指令。4.225进行施加高压的试验项目；试验人员必须遵守省公司颁布的高压试验安全工作规定”中的各项安全工作要求。4.2.2.6对试验过程进行跟踪检查，对试验过程中出现的异常情况要求试验人员进行分析和处理，审查试验报告中的数据是否符合规程要求。4.23试验完成后，要求试验人员对被试品充分放电，并把被试品的接线恢复到试验前的状态。
