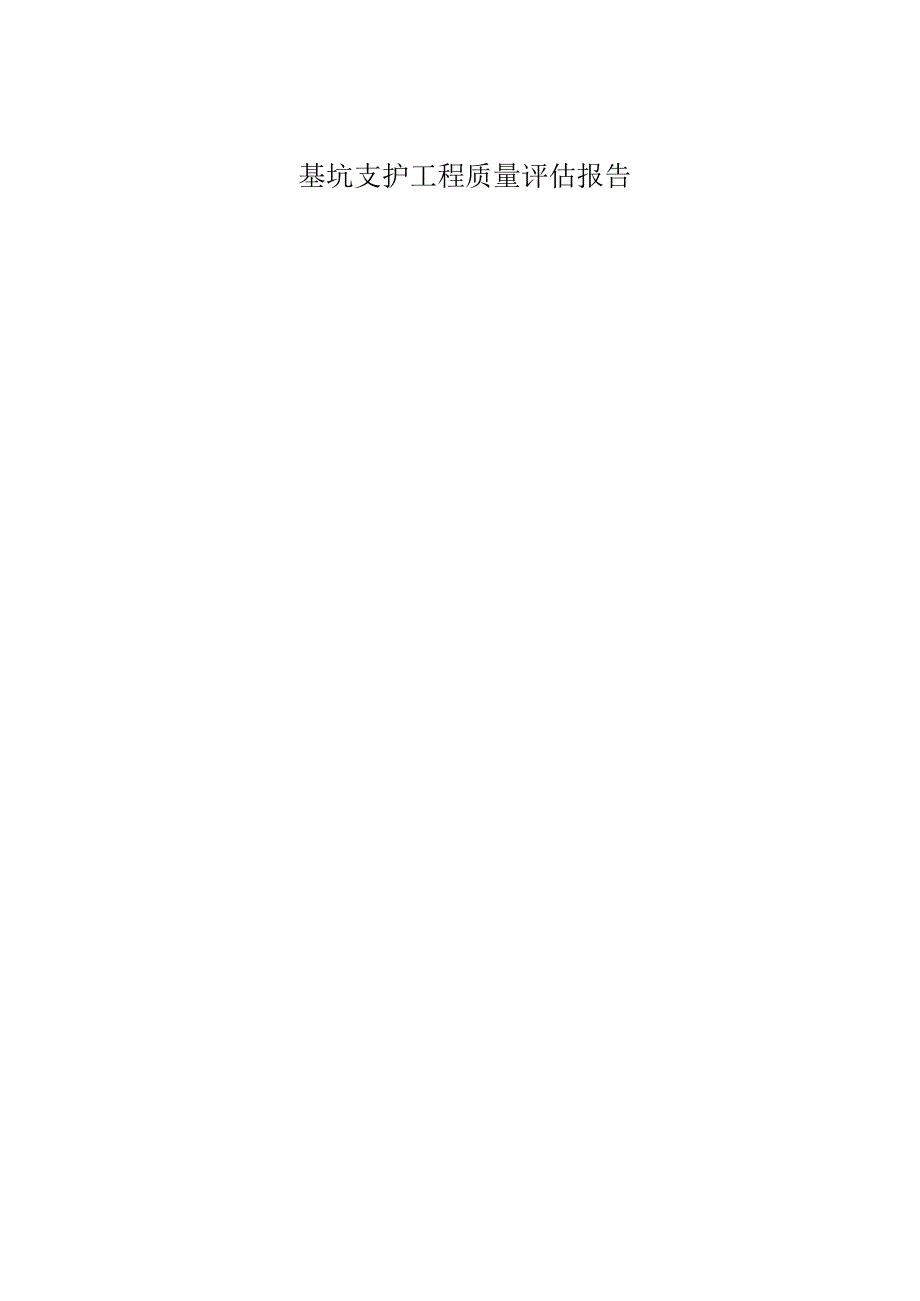

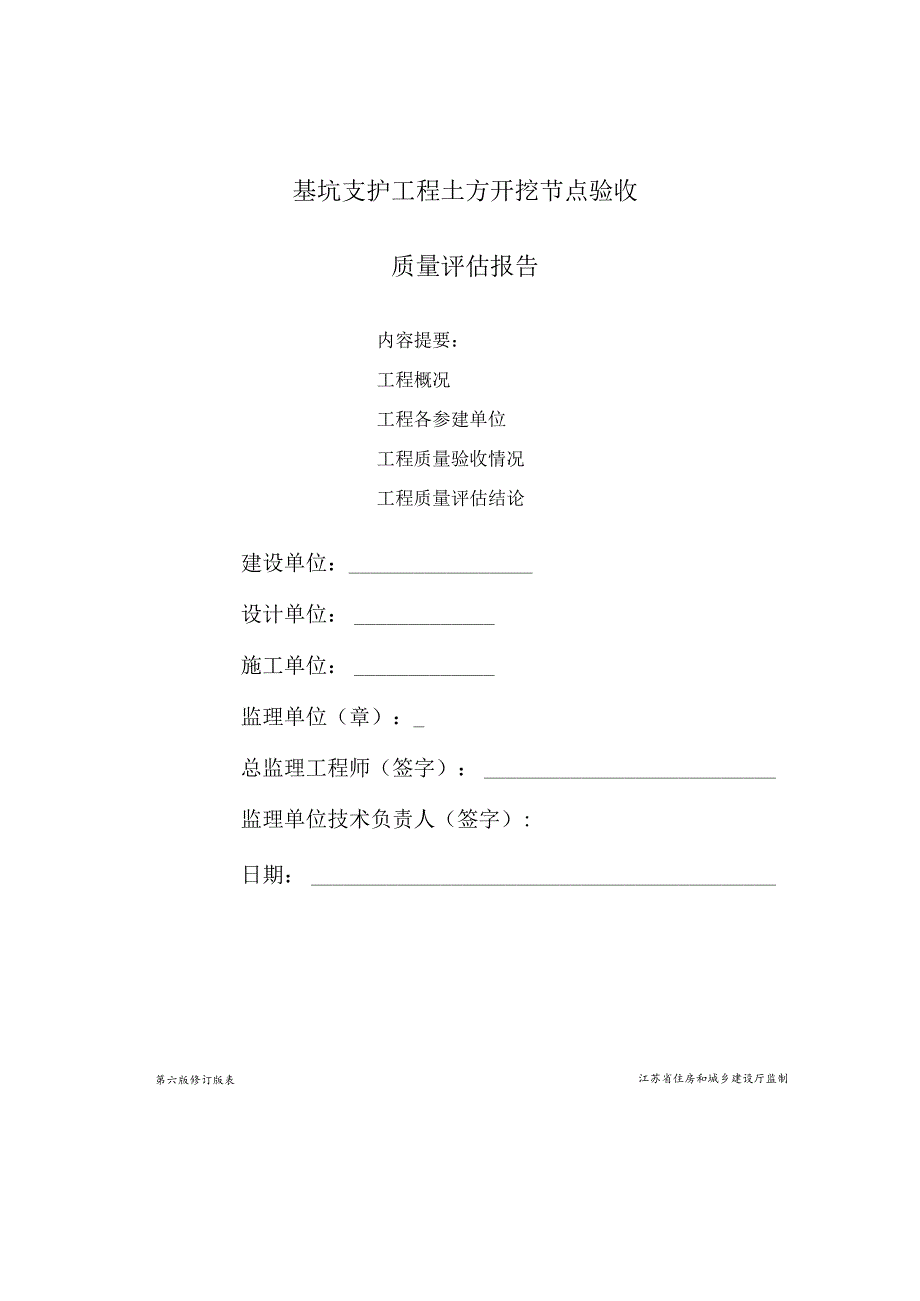

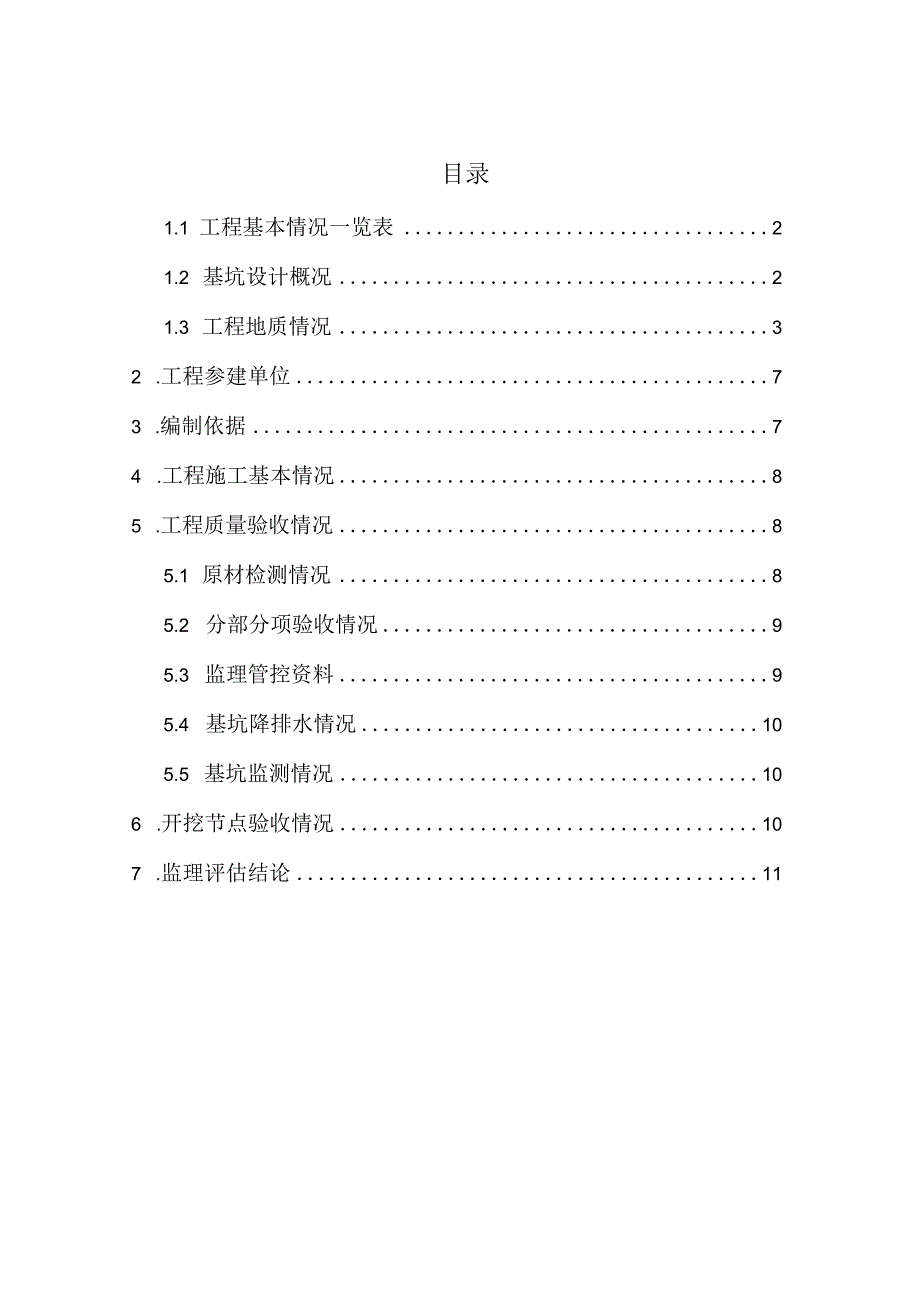

1、基坑支护工程土方开挖节点验收质量评估报告内容提要：工程概况工程各参建单位工程质量验收情况工程质量评估结论建设单位：设计单位：施工单位：监理单位（章）：_总监理工程师（签字）：监理单位技术负责人（签字）:日期：第六版修订版表江苏省住房和城乡建设厅监制目录1.1 工程基本情况一览表21.2 基坑设计概况21.3 工程地质情况32 .工程参建单位73 .编制依据74 .工程施工基本情况85 .工程质量验收情况85.1 原材检测情况85.2 分部分项验收情况95.3 监理管控资料95.4 基坑降排水情况105.5 基坑监测情况106 .开挖节点验收情况107 .监理评估结论11基坑支护工程质量评估报告
2、1.1 工程基本情况一览表工程名称工程性质建设规模工程地址总占地面积建筑面积建设单位建筑结构形式框架设计单位合同要求质量合格勘察单位工期监理单位安全/总承包单位文明施工安全监督单位质量监督单位1.2 基坑设计概况序号项目内容1基坑支护结构安全等级二级2基坑尺寸基坑面积约13930m13基坑分区本工程基坑施工分为两个区，西侧为3#楼区域，东侧为4#楼区域。4开挖深度本工程0=3.90m,本基坑支护工程坑底计算开挖标高为-6.20m-6.40m-7.30/-9.40m,计算挖深为5.309.OOmo5支护形式南侧采用悬臂式排桩，东西两侧采用SMW工法桩，北侧采用放坡挂网喷浆+拉森钢板桩支护形式。序
3、号项目内容6混凝土强度等级钻孔灌注桩:水下C35冠梁、支撑体系：C307钢筋型号HPB300、HRB4008基坑监测内容1）围护结构顶位移监测2）围护结构深层水平位移监测3）地下水位监测4）基坑周围地表沉降监测5）基坑周围道路/建筑物沉降监测1.3 工程地质情况1.3.1 工程地质条件场区勘察深度范围内岩土体按其成因类型、岩性特征、埋藏条件及物理力学性质的差异性将其划分为10个工程地质层，27个工程地质亚层。各岩土体特征评述如下：y层淤泥：灰色，饱和，流塑，含大量腐殖质，有淤臭味，非均质，局部分布。1层杂填土：杂色，以厂区内道路水泥地坪为主，含碎石、碎砖、二灰土、黏性土等，偶见少量生活垃圾，局
4、部为厂区内道路地坪等，密实程度不均匀，非均质，堆填时间5年，拟建场地局部分布。2层素填土：灰黄色为主，湿，松软，以黏性土为主，含有碎石、碎砖、植物根茎、少量腐殖质、垃圾等，非均质，堆填时间5年。2a层淤泥质填土：灰色，湿，松软，以黏性土为主，含腐殖质、碎石子、垃圾等，非均质，堆填时间5年。1层黏土：黄褐色、褐黄色，可塑，含黑色铁镒质结核，夹青灰色斑块，刀切面有光泽，干强度高，韧性高。2层粉质黏土夹黏质粉土：灰黄色，可塑，含铁镒质斑点、青灰色条带,局部为黏质粉土夹粉质黏土，刀切面稍有光泽，干强度中低，韧性中低。2a层粉质黏土：灰黄灰色，可塑软塑，含铁镒质斑点、青灰色条带，偶夹夹粉土薄层，刀切面稍
5、有光泽，干强度中等，韧性中等。3层黏质粉土：灰色，湿很湿，稍密中密，摇振反中等迅速中等，干强度低，韧性低。1层粉质黏土：灰色，软塑流塑，局部夹粉土薄层，刀切面稍有光泽，干强度中等，韧性中等。2a层黏质粉土：灰色，湿很湿，稍密，偶夹薄层粉质黏土，摇振反中等迅速中等，干强度低，韧性低。1层粉质黏土夹黏质粉土：灰色，软塑为主，局部粉性较重，层理较为发育，刀切面稍有光泽，干强度中等，韧性中等。1层黏土：暗绿黄褐褐黄色，可硬塑，含黑色铁镒质结核，夹青灰色斑块，刀切面有光泽，干强度高，韧性高。2层粉质黏土：灰黄色，可塑，局部夹粉土薄层，刀切面稍有光泽，干强度中等，韧性中等。3层黏土：青灰灰黄色，可塑硬塑，
6、含黑色铁镒质结核，夹青灰色斑块,刀切面有光泽，干强度高，韧性高。4层粉质黏土：灰黄色，可塑，局部夹粉土薄层，刀切面稍有光泽，干强度中等，韧性中等。1层粉质黏土：灰色，可塑软塑，局部夹粉土薄层，刀切面稍有光泽，干强度中等，韧性中等。Ia层黏质黏质粉土夹粉砂：灰色，湿很湿，中密密实，摇振反中等，干强度低，韧性低。2a层黏质粉土：灰色，湿很湿，稍密中密，夹薄层粉质黏土，摇振反中等，干强度低，韧性低。2层粉砂夹砂质粉土：灰色，饱和，中密密实，矿物成分以石英、长石为主，夹云母碎屑等。3层粉质黏土：灰色灰黄色，可塑，偶夹粉土薄层，刀切面稍有光泽，干强度中等，韧性中等。1层黏土：青灰色，可塑硬塑，含黑色铁镒
7、质结核，夹青灰色斑块，刀切面有光泽，干强度高，韧性高。2层粉质黏土：灰色，可塑，局部夹粉土薄层，刀切面稍有光泽，干强度中等，韧性中等。层粉砂夹砂质粉土：灰色，饱和，密实，矿物成分以石英、长石为主，夹云母碎屑等。1层粉质黏土：灰色，软塑，刀切面稍有光泽，干强度中等，韧性中等。2层粉质黏土：青灰色灰黄色，可塑，含铁镒质斑点、青灰色条带，刀切面稍有光泽，干强度中等，韧性中等。3层黏质粉土：灰黄色，湿很湿，中密，摇振反迅速-中等，干强度低，韧性低，局部夹薄层粉质黏土4层粉质黏土：灰色，软塑，刀切面稍有光泽，干强度中等，韧性中等。1.3.2水文地质条件1、地表水新建4#厂房及地库场地局部有浅水塘分布，勘
8、察报告显示该水塘水位2.88m（2022.2.25）,2.35m（2020.5.4）,水深0.40-0.90m,淤泥厚度0.200.80mo目前场地范围内水塘已明排疏干，塘底淤泥已采用建渣换填。2、地下水场地勘探深度内地下水主要为孔隙潜水、微承压水、承压水。D孔隙潜水孔隙潜水主要赋存于层填土中，赋水性较差，主要接受大气降水入渗补给,雨季水量较多，迳流滞缓，以蒸发排泄为主，水位受季节性变化影响明显。勘察报告显示：孔隙潜水初见水位埋深LoO1.6OIn（水位1.682.34m）,稳定水位埋深0.80L40m（水位1.882.48In）。据区域水文资料，苏州市历史最高潜水位为2.63m,近35年最高
9、潜水位为2.50m（1985国家高程基准），潜水位年变幅一般为12m。孔隙潜水对基坑开挖有直接影响，做好降排水措施。2）微承压水微承压水主要赋存于3层、2a层黏质粉土中，赋水性较好，3层微压水局部分布，其隔水顶板为1层黏土，隔水底板1层粉质黏土；2a层微承压含水层，其隔水顶板为1层粉质黏土，隔水底板1层粉质黏土夹黏质粉土。局部1层缺失，3层、2a层微承压水局部联通。勘察期间在GZ6、GZlO.JZ5三个钻孔用套管法隔除潜水后，实测3层、2a层微承压水稳定水位埋深2.532.67%稳定水位0.750.81m。富水性及透水性自上而下逐渐减弱，其补给来源主要为上部潜水垂直入渗，向下部承压含水层的竖向
10、迳流为其主要的排泄方式。受地形、地貌影响，微承压水位的水位略有变化。据区域水文资料，苏州市历史最高微承压水位为1.74m,近35年最高微承压水位为1.60m左右（1985国家高程基准），微承压水位年变幅一般为12m。微承压水含水层层顶埋深较浅处，基坑底可能会出现微承压水突涌，对基坑有不利影响。3）承压水承压水主要赋存于匕、2a、2、3等粉性、砂性土层中。承压含水层的补给来源主要为微承压水的越流补给及地下径流补给，以地下径流及人工抽吸为主要排汇方式，水量较丰富，其水位年变化幅度很小。据区域资料，承压水水头标高在-2.7Om左右，年变幅Im左右。由于承压水埋藏较深，对本工程基本没影响。1.3.3场
11、地和地基稳定性、适宜性评价根据区域地质构造，本区无活动性断层通过，历史上无大的破坏性地震发生,从地质构造和地震活动历史等因素分析，本场地为相对稳定区。场地地基土组成以水平向成层分布的黏性土为主，层位分布总体较稳定，尽管拟建场地内有填土、软弱土等特殊岩土，但经过一定的技术处理措施后可满足建筑物的地基稳定性要求，故场地适宜本工程建设。2 .工程参建单位工程名称工程地点建设单位勘察单位设计单位监理单位监测单位总包单位分包单位3 .编制依据3.1 工程建设的有关法律、法规；3.2 2工程设计文件，承包合同；3.3 建设工程监理规范GB/T503192013；3.4 建筑工程施工质量验收统一标准GB50
12、3002013；3.5 建筑地基基础施工质量验收标准GB502022018；3.6 混凝土结构工程施工质量验收规范GB502042015；3.7 建筑桩基检测技术规范JGJ106-2014；3.8 建筑基坑工程监测技术标准GB50497-20193.9 建筑桩基技术规范(JGJ94-2008)；3. 10建筑机械使用安全技术规范JGJ33-2012；4. 11建筑基坑支护技术规程JGJ120-2012；5. 12钢筋焊接及验收规程JGJ18-2012o4 .工程施工基本情况1 .1围护灌注桩设计总数量：209根，开始施工日期10月12日，结束日期10月23Ho按照设计及规范要求小应变检测比例不
13、小于20乐实际检测62根满足要求，检测报告均合格，碎标养试块强度全部合格。2 .2SMW工法桩及三轴搅拌桩设计总数：291幅，开始施工日期10月7日，结束日期10月21Bo按照设计及规范要求取芯检测比例不小于2%,实际检测8根满足要求，检测报告均合格。4 .3设计拉森钢板桩总量669根，开始施工日期10月19日，结束日期11月4Bo5 .4冠梁及斜撑，开始施工日期10月27日，结束日期11月8日，目前拆模试块强度已经满足80%以上。5 .工程质量验收情况5.1 原材检测情况序号名称规格理论送检组数实际送检组数使用部位检测结果1钢筋原材8灌注桩、斜撑、冠梁合格3钢筋原材14灌注桩、斜撑、冠梁合格
14、5钢筋原材20灌注桩、斜撑、冠梁合格7钢筋焊接件14灌注桩、斜撑、冠梁合格8钢筋焊接件20灌注桩、斜撑、冠梁合格18混凝土标养试块水下C30灌注桩合格19混凝土标养试块C30冠梁、斜撑合格20混凝土同条件试块C30冠梁、斜撑合格21小应变围护桩合格23水泥P.042.5挂网喷浆、三轴搅拌桩合格5.2 分项/检验批验收情况序号子分部、分项工程名称验收数量验收结果1灌注桩分项验收209合格2三轴搅拌桩/工法桩分项验收291合格2拉森钢板桩分项验收669合格3冠梁、斜撑分项验收5合格5.3 监理管控资料序号项目名称份数备注1编制监理规划12编制监理实施细则213发出监理工程师安全文明类通知单174发出监理工程师质量控制类通知单105发出监理工程师进度
