《地下室底板大体积混凝土施工方案(全).docx》由会员分享，可在线阅读，更多相关《地下室底板大体积混凝土施工方案(全).docx（29页珍藏版）》请在第壹文秘上搜索。

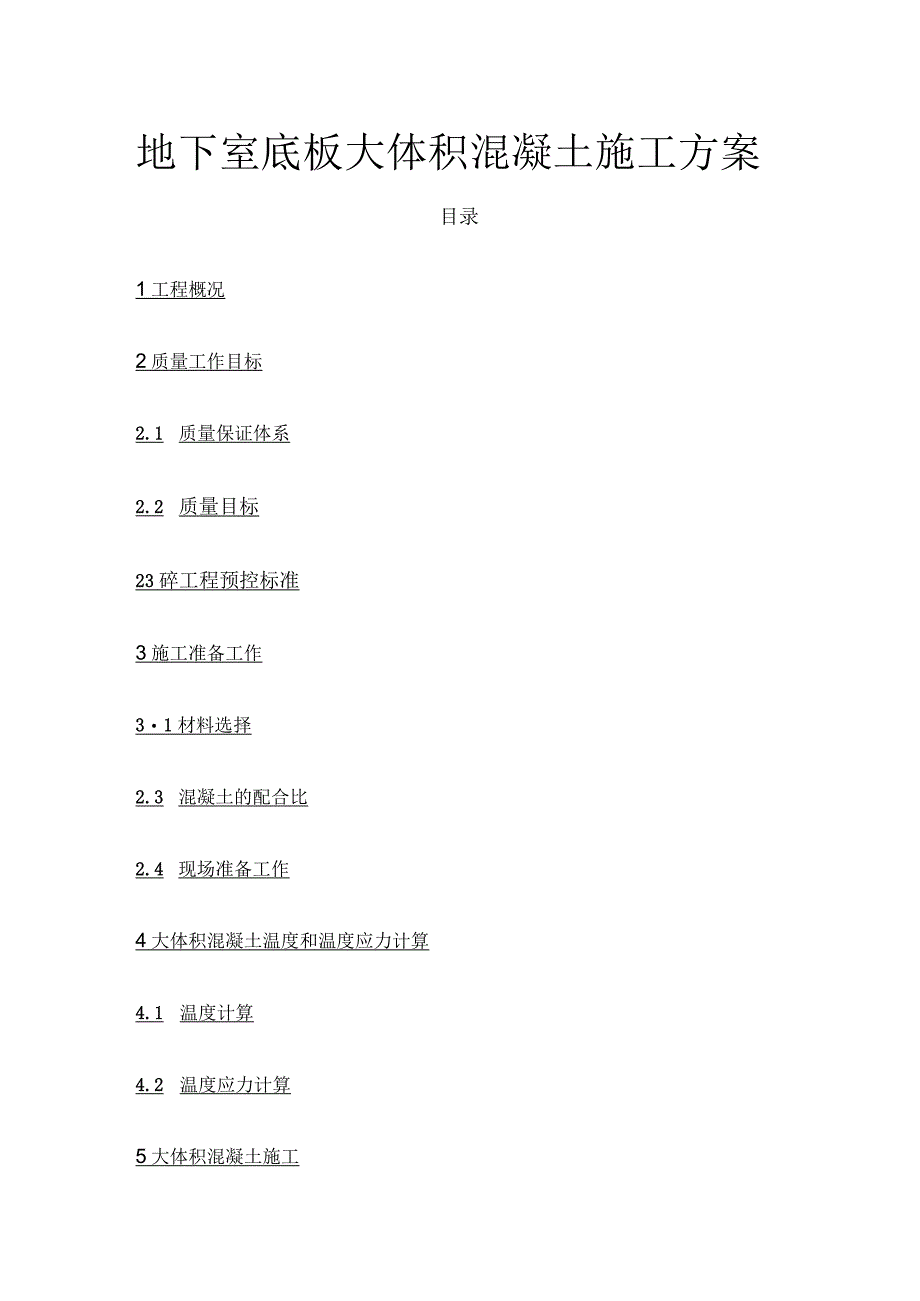

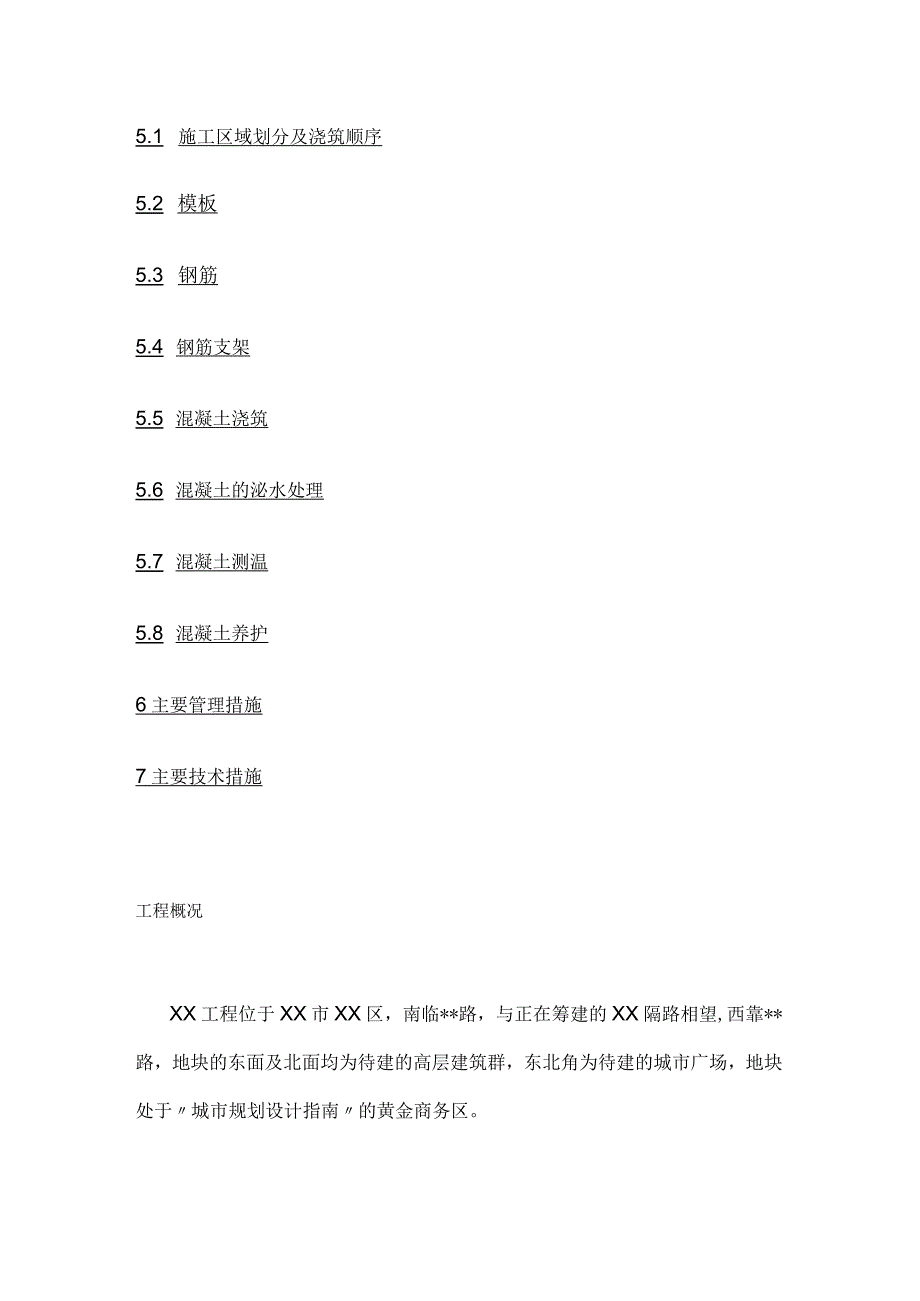

1、地下室底板大体积混凝土施工方案目录1工程概况2质量工作目标2.1 质量保证体系2.2 质量目标23碎工程预控标准3施工准备工作31材料选择2.3 混凝土的配合比2.4 现场准备工作4大体积混凝土温度和温度应力计算4.1 温度计算4.2 温度应力计算5大体积混凝土施工5.1 施工区域划分及浇筑顺序5.2 模板5.3 钢筋5.4 钢筋支架5.5 混凝土浇筑5.6 混凝土的泌水处理5.7 混凝土测温5.8 混凝土养护6主要管理措施7主要技术措施工程概况XX工程位于XX市XX区，南临*路，与正在筹建的XX隔路相望,西靠*路，地块的东面及北面均为待建的高层建筑群，东北角为待建的城市广场，地块处于城市规划

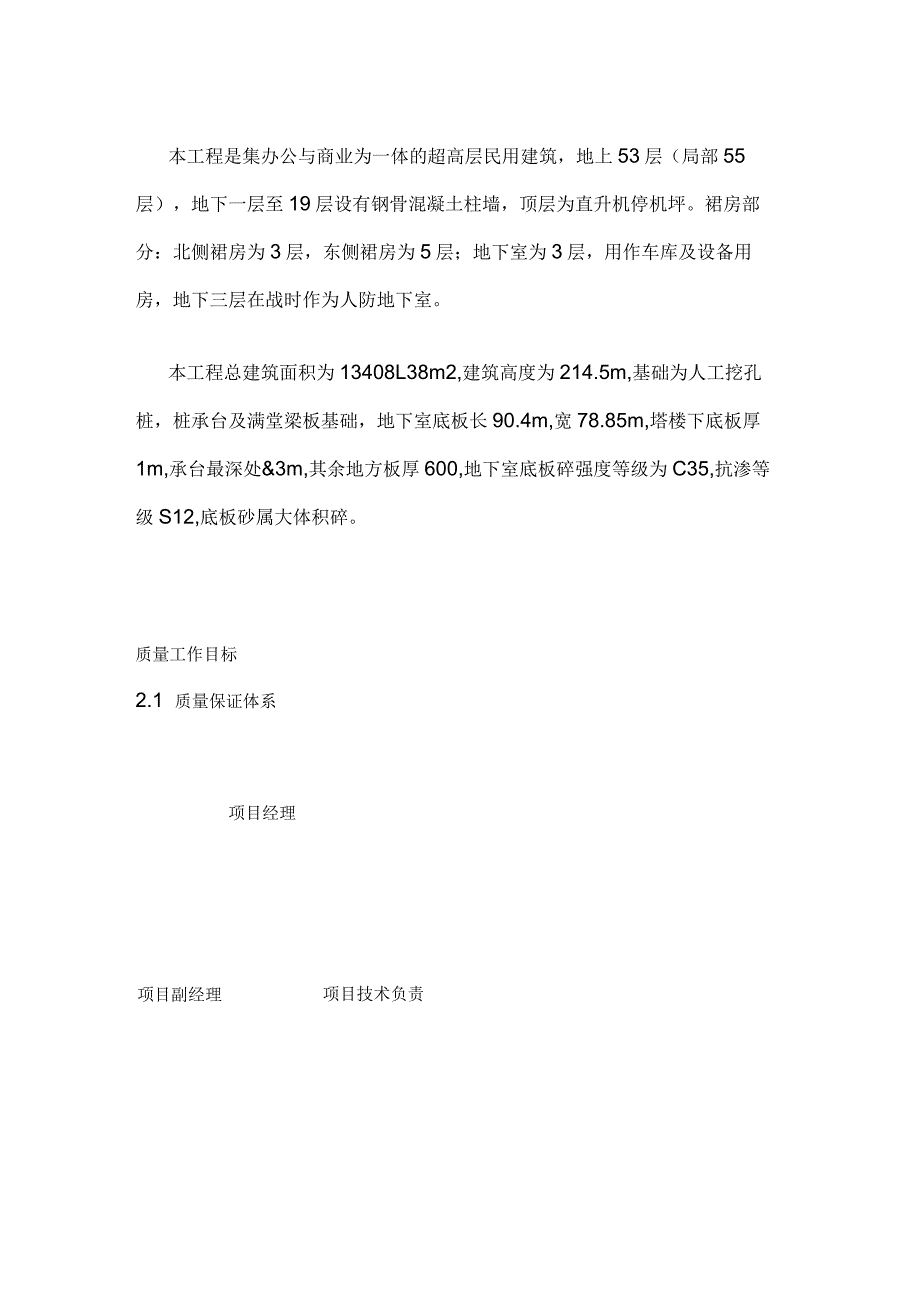

2、设计指南的黄金商务区。本工程是集办公与商业为一体的超高层民用建筑，地上53层（局部55层），地下一层至19层设有钢骨混凝土柱墙，顶层为直升机停机坪。裙房部分：北侧裙房为3层，东侧裙房为5层；地下室为3层，用作车库及设备用房，地下三层在战时作为人防地下室。本工程总建筑面积为13408L38m2,建筑高度为214.5m,基础为人工挖孔桩，桩承台及满堂梁板基础，地下室底板长90.4m,宽78.85m,塔楼下底板厚1m,承台最深处&3m,其余地方板厚600,地下室底板碎强度等级为C35,抗渗等级S12,底板砂属大体积碎。质量工作目标2.1 质量保证体系项目经理项目副经理项目技术负责施工员质检员施工班组
3、2.2 质量目标碎无裂缝、渗水，振捣密实，强度及抗渗等各项指标均达到优良标准。2.3磴工程预控标准项目允许偏差检验方法轴线位置墙、柱8钢尺寸检查剪刀墙5标高层高10拉线、钢尺检查截面尺寸+8,5钢尺检查电梯井井筒长、宽对定位中心线+25.0钢尺检查表面平整度82米靠尺和塞尺检查除上表所列项目外，还应使碎表面无裂缝、无渗漏。施工准备工作大体积混凝土的施工技术要求比较高，特别在施工中要防止混凝土因水化热引起的温度差产生温度应力裂缝。因此需要从材料选择上、技术措施上等有关环节做好充分的准备工作，才能保证基础底板大体积混凝土顺利圆满完成施工。3.1材料选择由于本工程地下水对碎有中等腐蚀性，因此宜选用普
4、通硅酸盐水泥或矿渣硅酸盐水泥。Q）、水泥：普通硅酸盐水泥42.5,28d水化热为377KJKg,矿渣硅酸盐水泥32、5水化热为335KJKg,两者相差不大，考虑到目前市场上矿渣硅酸盐水泥极少，加之普通硅酸盐水泥各种性能都较好，因此决定采用普通硅酸盐42.5水泥。再通过掺加合适的外加剂可以改善混凝土的性能，提高混凝土的抗掺能力。、粗骨料：采用碎石，含泥量不大于1%,选用粒径较大，级配良好的石子配制的混凝土，和易性较好，抗压强度较高，同时可减少用水量及水泥用量，从而使水泥水化热减少，降低混凝土温。（3）、细骨料：采用中砂，平均粒径大于0.5mm,含泥量不大于3%,选用平均粒径较大的中、粗砂拌制混凝
5、土比采用细砂拌制混凝土可减少用水量10%,同时可相应减少水泥用量，使水泥水化热减少，降低混凝土温升，并可减少混凝土的收缩。（4）、粉煤灰：由于混凝土的浇筑方式为泵送，为了改善混凝土的和易性便于泵送，考虑掺加适量的粉煤灰，按照规范要求，采用普通硅酸盐水泥拌制大体积粉煤灰混凝土时，粉煤灰掺量不宜超过碎水泥用量的35%,且粉煤灰取代水泥率普通硅酸盐水泥不宜超过20%。粉煤灰对降低水化热、改善混和易性有利，但掺加粉煤灰的混凝土其早期抗拉强度及早期极限拉伸值均有所降低，对混凝土抗掺抗裂不利，因此粉煤灰的掺加量控制在20%以内，采用外掺法，即不减少配合比中的水泥用量,每立方水泥混凝土掺加11级粉煤灰约67
6、kgo、外加剂：采用防裂型混凝土防水剂，掺量为水泥重量的2.3%,防水剂应不含氯盐，对钢筋无锈蚀影响，掺入混凝土中能明显提高硬化后的混凝土抗渗性能，同时还应具有减水、降低水化热峰值，对混凝土收缩有补偿功能，可提高混凝土的抗裂性。另经征得甲方同意拟在混凝土中掺入每立方碎0.80.9Kg的杜拉纤维，以更好地有效减少裂缝。由于本工程地下水对碎有中等腐蚀性，对配合比有这样的要求：水灰比不大于0.5,每立方米碎水泥用量不低于360Kg,掺入粉煤灰时，适当减小一点水泥用量。(1)、混凝土采用商品碎，因此要求混凝土搅拌站根据现场提出的技术要求，提前做好混凝土试配。(2)、混凝土配合比应通过试配确定，按照国家
7、现行混凝土结构工程施工及验收规范、普通混凝土配合比设计规程及粉煤灰混凝土应用技术规范中的有关要求进行设计-。如征得设计单位、建设单位、工程监理的同意，设计配合比时可利用混凝土60d或90d的后期强度，以满足减少水泥用量的要求。、粉煤灰采用外掺法时，仅在砂料中扣除同体积的砂重，另外在进行混凝土试配时应考虑到不同厂牌号水泥的供应情况，以满足施工的要求。3.3现场准备工作(1)、底板钢筋及柱、墙插筋应分区尽快施工完毕，并进行隐蔽工程验收。、底板上的预留孔洞支模牢固、稳定。（3）、将底板上表面标高抄测在柱、墙钢筋上，并作明显标记，供浇筑混凝土时找平用。（4）、浇筑混凝土时预埋的测温管等应提前准备好。（
8、5）、管理人员、施工人员、后勤人员、测温人员、保温人员等昼夜值班，坚守岗位，各负其责，保证碎连续浇筑的顺利进行。大体积混凝土温度和温度应力计算在大体积混凝土施工前，必须进行温度和温度应力的计算，并预先采取相应的技术措施控制温度差值，控制裂缝的发展，做到心中有数,科学指导施工，确保大体积混凝土的施工质量。4.1 温度计算1、混凝土拌合物的温度混凝土拌合物的温度是各种原材料入机温度的中和。温度计算：水泥：328Kg70砂子：742Kg35C含水率为3%石子：1070Kg35含水率为2%水：185Kg25粉煤灰：67Kg35外加剂：8Kg30TO=0.9(MceTce+MsaTsaMgTg)+4.2
9、Tw(Mw-WsaMsa-WgMg)Cl(WsaMsaTsa+WgMgTg)-C2(WsaMsa+WgMg)4.2Mw0.9(Mce+Msa+Mg)式中：TO混凝土拌合物的温度(C)MwMceMSa、Mg水、水泥、砂、石每m3的用量(kgm3)TwTceTsa、Tg水、水泥、砂、石入机前温度Wsa.Wg砂、石的含水率(%)Cl.C2水的比热溶(kJKgK)及溶解热(kJKg)Cl=4.2,C2=0(当骨料温度0C时)TO=0.9(32870+6735+830+74235+107035)+4.225(185-7423%-10702%)+4.2(3%74235+2%107035)-04.2185+
10、0.9(328+742+1070)=37.49oC2、混凝土拌合物的出机温度Tl=T0-0.16(TO-Ti)式中：Tl混凝土拌合物的出机温度()Ti搅拌棚内温度，约30。C.Tl=37.49-0.16(37.49-30)=36.3oC3、混凝土拌合物浇筑完成时的温度T2=Tl-(tt+0.032n)(Tl-Ta)oC式中：T2混凝土拌合物经运输至浇筑完成时的温度(C)温度损失系数取0.25tt混凝土自运输至浇筑完成时的时间取0.7hn混凝土转运次数取3Ta运输时的环境气温取35T2=36.3-(0.250.7+0.0323)(36.3-35)=35.95oC混凝土拌合物浇筑完成时温度计算中略
11、去了模板和钢筋的吸热影响。4、混凝土最高温升值Tmax=T2+QK/10+F/50式中：Tmax混凝土最高温升值（C）Q水泥用量约328kgF粉煤灰用量67kgK使用42、5普通硅酸盐水泥时取1.25。Tmax=35.95+3281.2510+6750=78.3oC该温度为底板混凝土内部中心点的温升高峰值，该温升值一般都略小于绝热温升值，一般在混凝土浇筑后3d左右产生，以后趋于稳定不再升温，并且开始逐步降温。5、混凝土表面温度规范规定：对大体积混凝土的养护，应采取控温措施，并按要求测定浇筑后的混凝土表面和内部温度，将温度差控制在25以内。由于混凝土内部最高温升值理论计算为78.3,因此将混凝土
12、表面的温度控制在55C左右，这样混凝土内部温度与表面温度，以及表面温度与环境温度之差均不超过25,表面温度的控制可采取调整保温层的厚度来完成。6、保温层厚度计算保温采用蓄水保温，底板厚LOm和0.6m,承台深度较深，以深8m的承台来计算。碎终凝后，在其表面蓄存一定深度的水，由于水的导热系数为0.58WMK,具有一定的隔热保温效果，这样可延缓混凝土内部水化热的降温速率，缩小碎中心和碎表面的温度差值，从而可控制碎的裂缝开展。根据热交换原理，每一立方米碎在规定时间内，内部中心温度降低到表面温度时放出的热量，等于碎在此养护期间散失到大气中热量。此时碎表面所需的热阻系数，按下式计算：R=XM(Tmax-
13、Ti)K(700T20.28McW)式中：R混凝土表面的热阻系数(K/W)X混凝土维持到指定温度的延续时间(h),21天24h天=504hM混凝土结构物的表面系数M=F/VF结构物与大气接触的表面面积(m2)V结构物的体积(m3)Tmax混凝土中心最高温度()Ti混凝土表面的温度(C),取55。K传热系数的修正值，蓄水养护时取1.3。700混凝土的热容量，即比热与表观密度的乘积(KJm3K)T2混凝土浇筑、振捣完毕开始养护时的温度(C)Mc每立方米混凝土中的水泥用量(Kg)W混凝土在指定龄期内水泥的水化热(KJKg),取375KJ/Kg。以核心筒深承台来计算：F=21.421.4V=21.42
14、1.44M=FV=1/4=0.25考虑电梯井集水井的井壁等散热，取M=O.5R=5040.5(78.3-55)1.3/(70035.950.28328375)=0.238碎表面蓄水深度：hs=RW=0.2380.58=0.14m考虑到预测的温度有差异，加之水的保温性能不是很好，蓄水厚度过薄受气候影响较大，因此采用蓄水40Cm厚，足以起到保温效果。同理可推，Im和0.6m厚板蓄水20Cm足以满足要求。4.2 温度应力计算混凝土浇筑后18d左右，水化热量值基本达到最大，所以计算此时温差和收缩差引起的温度应力。1、混凝土收缩变形值计算y(t)=y(l-e-0.01t)MlM2M3M10式中：y各龄期混凝土的收缩变形值y一标准状态下混凝土最终收缩量，取值3.24x10-4e常数，为2.718t从混凝土浇筑后至计算时的天数Ml、M2、M3MlO考虑各种非标准条件的修正值，按简明施工计算手册表5-55取用，Ml=1.0.M2=1.35M3=L0.M4=1.41M5=1.0M6=0.93,M7=0.77,M8=1.4M9=1.0,M10=0.9y(18)=3.2410-4(l-2.718-0.0118)l1.35l1.42l0.930.771.4l0.9=0.9310-42、混凝土收缩当量温差计
