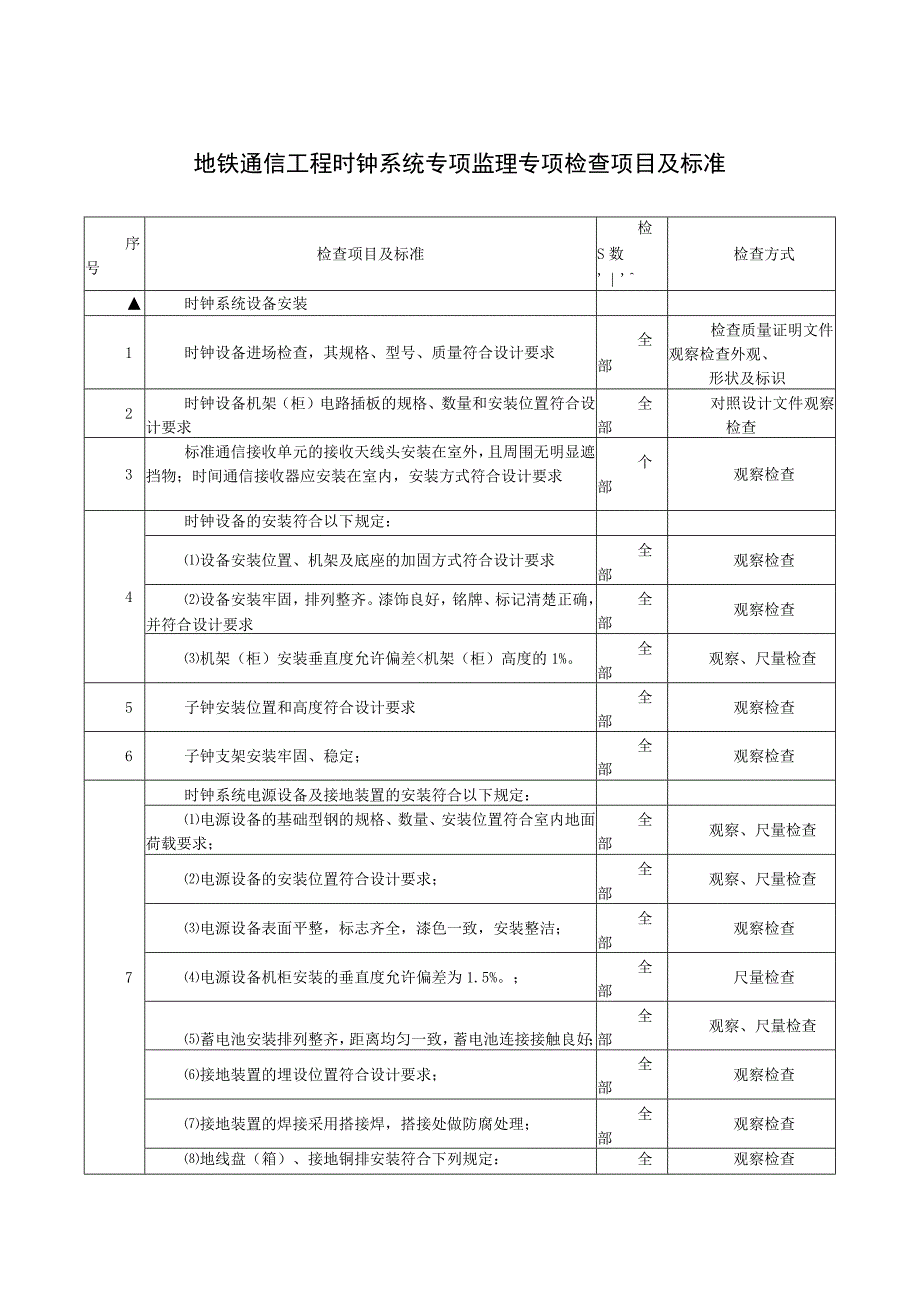

1、地铁通信工程时钟系统专项监理专项检查项目及标准序号检查项目及标准检S数检查方式时钟系统设备安装1时钟设备进场检查，其规格、型号、质量符合设计要求全部检查质量证明文件，观察检查外观、形状及标识2时钟设备机架（柜）电路插板的规格、数量和安装位置符合设计要求全部对照设计文件观察检查3标准通信接收单元的接收天线头安装在室外，且周围无明显遮挡物；时间通信接收器应安装在室内，安装方式符合设计要求个部观察检查4时钟设备的安装符合以下规定：设备安装位置、机架及底座的加固方式符合设计要求全部观察检查设备安装牢固，排列整齐。漆饰良好，铭牌、标记清楚正确，并符合设计要求全部观察检查机架（柜）安装垂直度允许偏差机架（
2、柜）高度的1%。全部观察、尺量检查5子钟安装位置和高度符合设计要求全部观察检查6子钟支架安装牢固、稳定；全部观察检查7时钟系统电源设备及接地装置的安装符合以下规定：电源设备的基础型钢的规格、数量、安装位置符合室内地面荷载要求；全部观察、尺量检查电源设备的安装位置符合设计要求；全部观察、尺量检查电源设备表面平整，标志齐全，漆色一致，安装整洁；全部观察检查电源设备机柜安装的垂直度允许偏差为1.5%。；全部尺量检查蓄电池安装排列整齐，距离均匀一致，蓄电池连接接触良好；全部观察、尺量检查接地装置的埋设位置符合设计要求；全部观察检查接地装置的焊接采用搭接焊，搭接处做防腐处理；全部观察检查地线盘（箱）、接

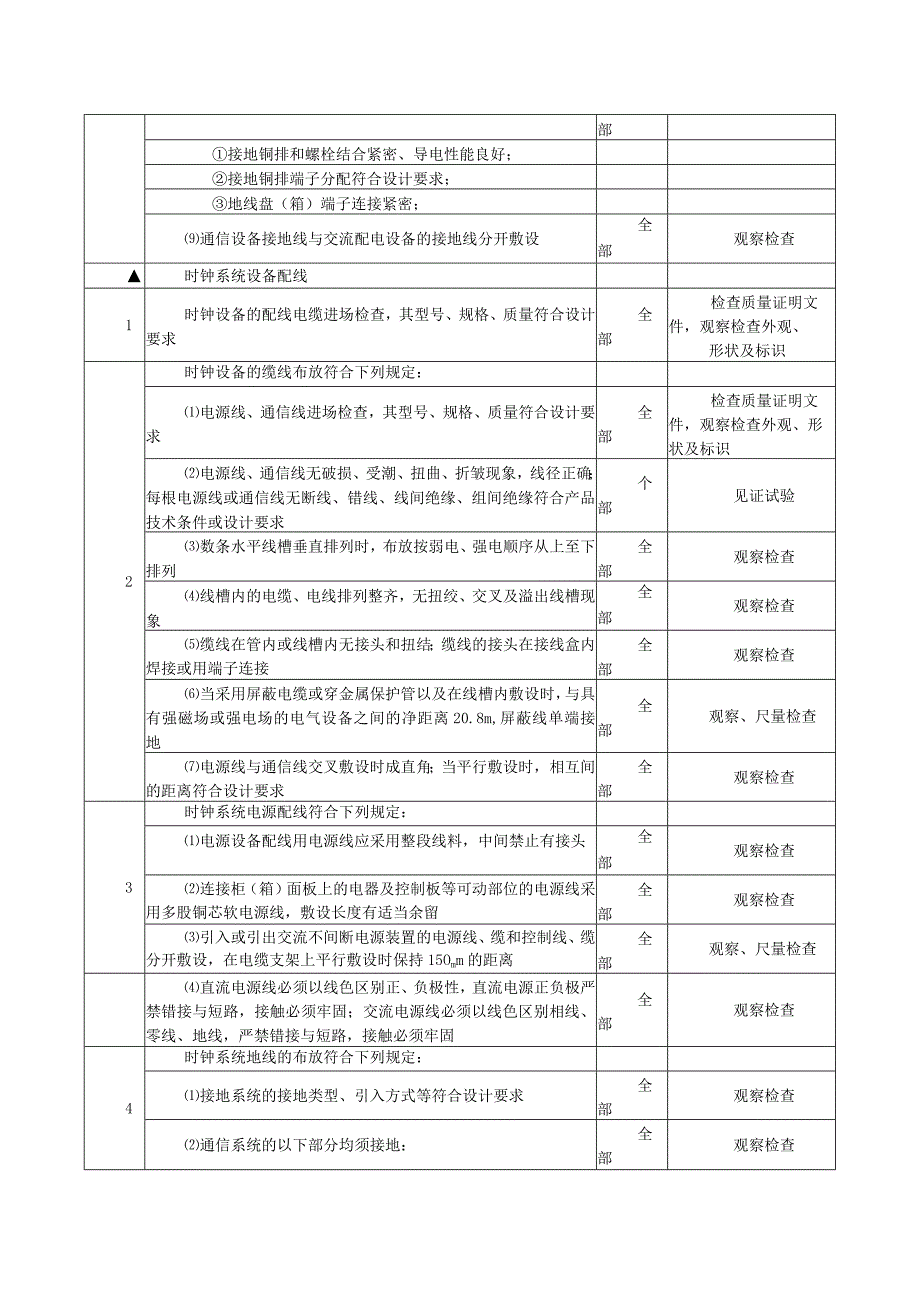

3、地铜排安装符合下列规定：全观察检查部接地铜排和螺栓结合紧密、导电性能良好；接地铜排端子分配符合设计要求；地线盘（箱）端子连接紧密；通信设备接地线与交流配电设备的接地线分开敷设全部观察检查时钟系统设备配线1时钟设备的配线电缆进场检查，其型号、规格、质量符合设计要求全部检查质量证明文件，观察检查外观、形状及标识2时钟设备的缆线布放符合下列规定：电源线、通信线进场检查，其型号、规格、质量符合设计要求全部检查质量证明文件，观察检查外观、形状及标识电源线、通信线无破损、受潮、扭曲、折皱现象，线径正确；每根电源线或通信线无断线、错线、线间绝缘、组间绝缘符合产品技术条件或设计要求个部见证试验数条水平线槽垂直
4、排列时，布放按弱电、强电顺序从上至下排列全部观察检查线槽内的电缆、电线排列整齐，无扭绞、交叉及溢出线槽现象全部观察检查缆线在管内或线槽内无接头和扭结；缆线的接头在接线盒内焊接或用端子连接全部观察检查当采用屏蔽电缆或穿金属保护管以及在线槽内敷设时，与具有强磁场或强电场的电气设备之间的净距离20.8m,屏蔽线单端接地全部观察、尺量检查电源线与通信线交叉敷设时成直角；当平行敷设时，相互间的距离符合设计要求全部观察检查3时钟系统电源配线符合下列规定：电源设备配线用电源线应采用整段线料，中间禁止有接头全部观察检查连接柜（箱）面板上的电器及控制板等可动部位的电源线采用多股铜芯软电源线，敷设长度有适当余留全

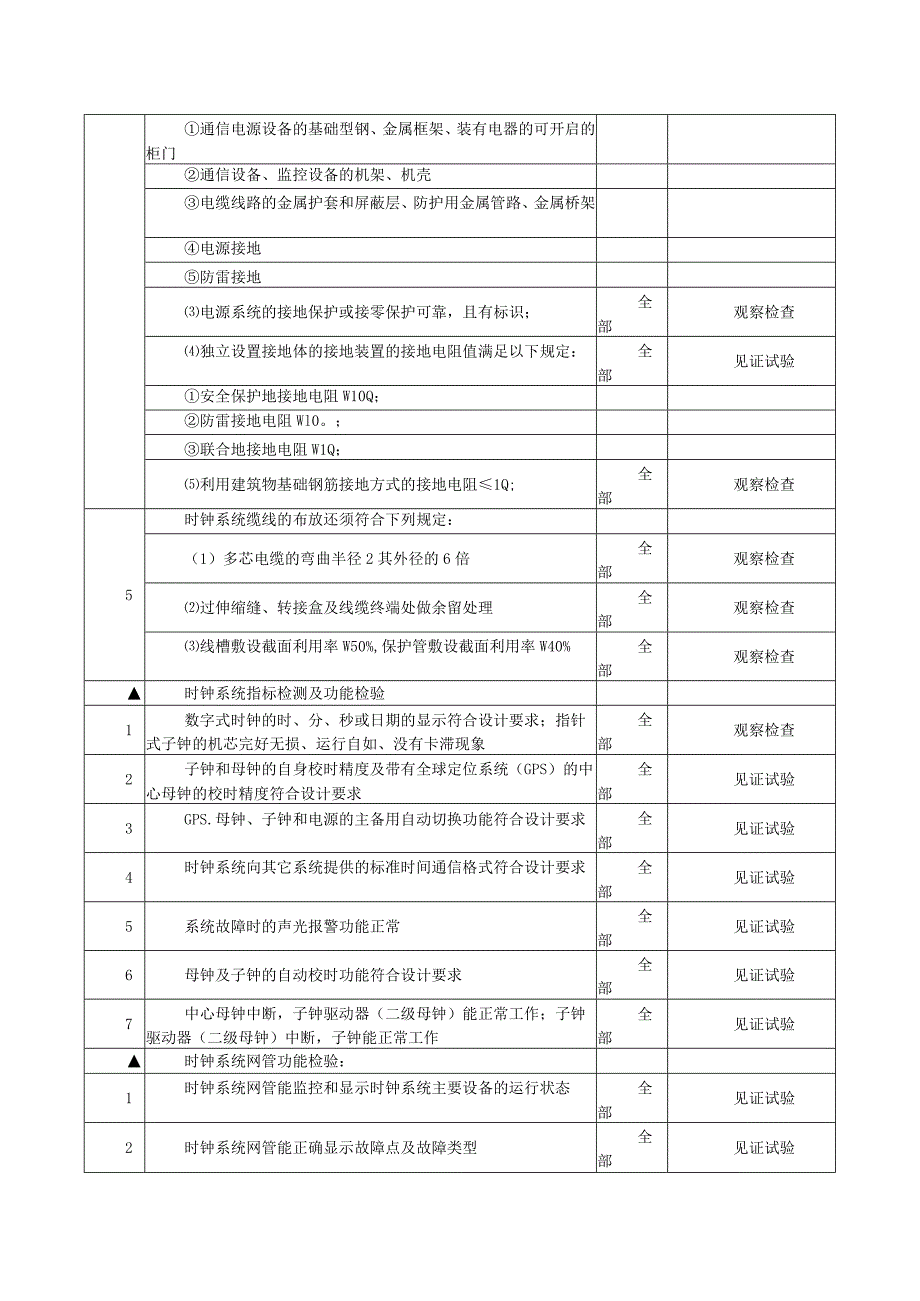

5、部观察检查引入或引出交流不间断电源装置的电源线、缆和控制线、缆分开敷设，在电缆支架上平行敷设时保持15Omm的距离全部观察、尺量检查直流电源线必须以线色区别正、负极性，直流电源正负极严禁错接与短路，接触必须牢固；交流电源线必须以线色区别相线、零线、地线，严禁错接与短路，接触必须牢固全部观察检查4时钟系统地线的布放符合下列规定：接地系统的接地类型、引入方式等符合设计要求全部观察检查通信系统的以下部分均须接地：全部观察检查通信电源设备的基础型钢、金属框架、装有电器的可开启的柜门通信设备、监控设备的机架、机壳电缆线路的金属护套和屏蔽层、防护用金属管路、金属桥架电源接地防雷接地电源系统的接地保护或接零
6、保护可靠，且有标识；全部观察检查独立设置接地体的接地装置的接地电阻值满足以下规定：全部见证试验安全保护地接地电阻W10Q；防雷接地电阻Wl0。；联合地接地电阻W1Q；利用建筑物基础钢筋接地方式的接地电阻1Q;全部观察检查5时钟系统缆线的布放还须符合下列规定：（1）多芯电缆的弯曲半径2其外径的6倍全部观察检查过伸缩缝、转接盒及线缆终端处做余留处理全部观察检查线槽敷设截面利用率W50%,保护管敷设截面利用率W40%全部观察检查时钟系统指标检测及功能检验1数字式时钟的时、分、秒或日期的显示符合设计要求；指针式子钟的机芯完好无损、运行自如、没有卡滞现象全部观察检查2子钟和母钟的自身校时精度及带有全球定
7、位系统（GPS）的中心母钟的校时精度符合设计要求全部见证试验3GPS.母钟、子钟和电源的主备用自动切换功能符合设计要求全部见证试验4时钟系统向其它系统提供的标准时间通信格式符合设计要求全部见证试验5系统故障时的声光报警功能正常全部见证试验6母钟及子钟的自动校时功能符合设计要求全部见证试验7中心母钟中断，子钟驱动器（二级母钟）能正常工作；子钟驱动器（二级母钟）中断，子钟能正常工作全部见证试验时钟系统网管功能检验：1时钟系统网管能监控和显示时钟系统主要设备的运行状态全部见证试验2时钟系统网管能正确显示故障点及故障类型全部见证试验3时钟系统网管能记录故障发生时间及修复时间，并能显示和打印全部见证试验
