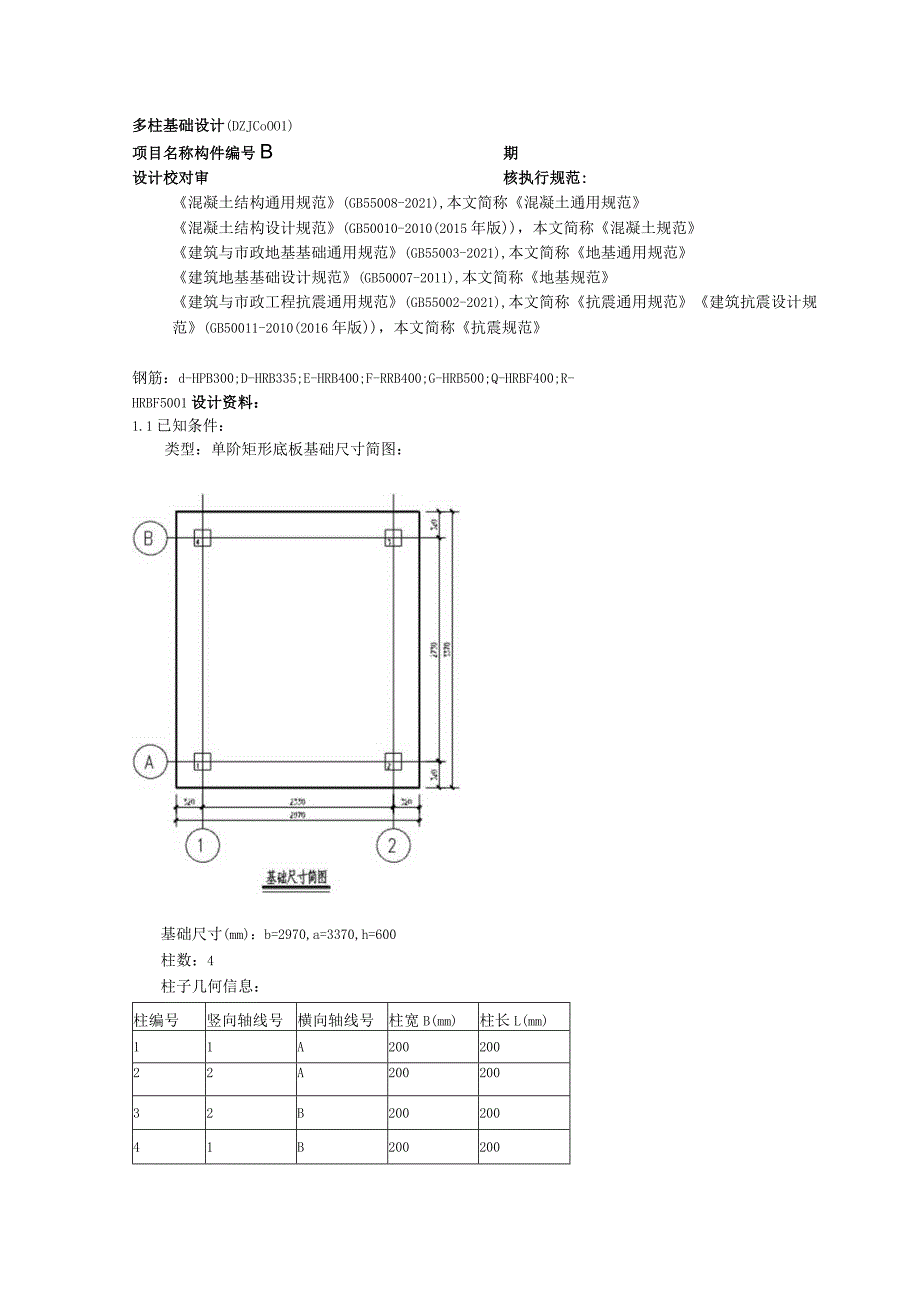

1、多柱基础设计(DZJCoOO1)项目名称构件编号B期设计校对审核执行规范:混凝土结构通用规范(GB55008-2021),本文简称混凝土通用规范混凝土结构设计规范(GB50010-2010(2015年版),本文简称混凝土规范建筑与市政地基基础通用规范(GB55003-2021),本文简称地基通用规范建筑地基基础设计规范(GB50007-2011),本文简称地基规范建筑与市政工程抗震通用规范(GB55002-2021),本文简称抗震通用规范建筑抗震设计规范(GB50011-2010(2016年版),本文简称抗震规范钢筋:d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-

2、HRB500;Q-HRBF400;R-HRBF5001设计资料:1.1已知条件:类型:单阶矩形底板基础尺寸简图:基础尺寸(mm):b=2970,a=3370,h=600柱数:4柱子几何信息:柱编号竖向轴线号横向轴线号柱宽B(mm)柱长L(mm)11A20020022A20020032B20020041B200200柱子荷载信息(单位:kN,kN.m):柱编号NMxMyVxVyN_KMx_KMy_KVx_KVy_K162.04-0.120.240.360.6051.70-0.100.200.300.50262.04-0.12-0.24-0.600.6051.70-0.10-0.20-0.500.

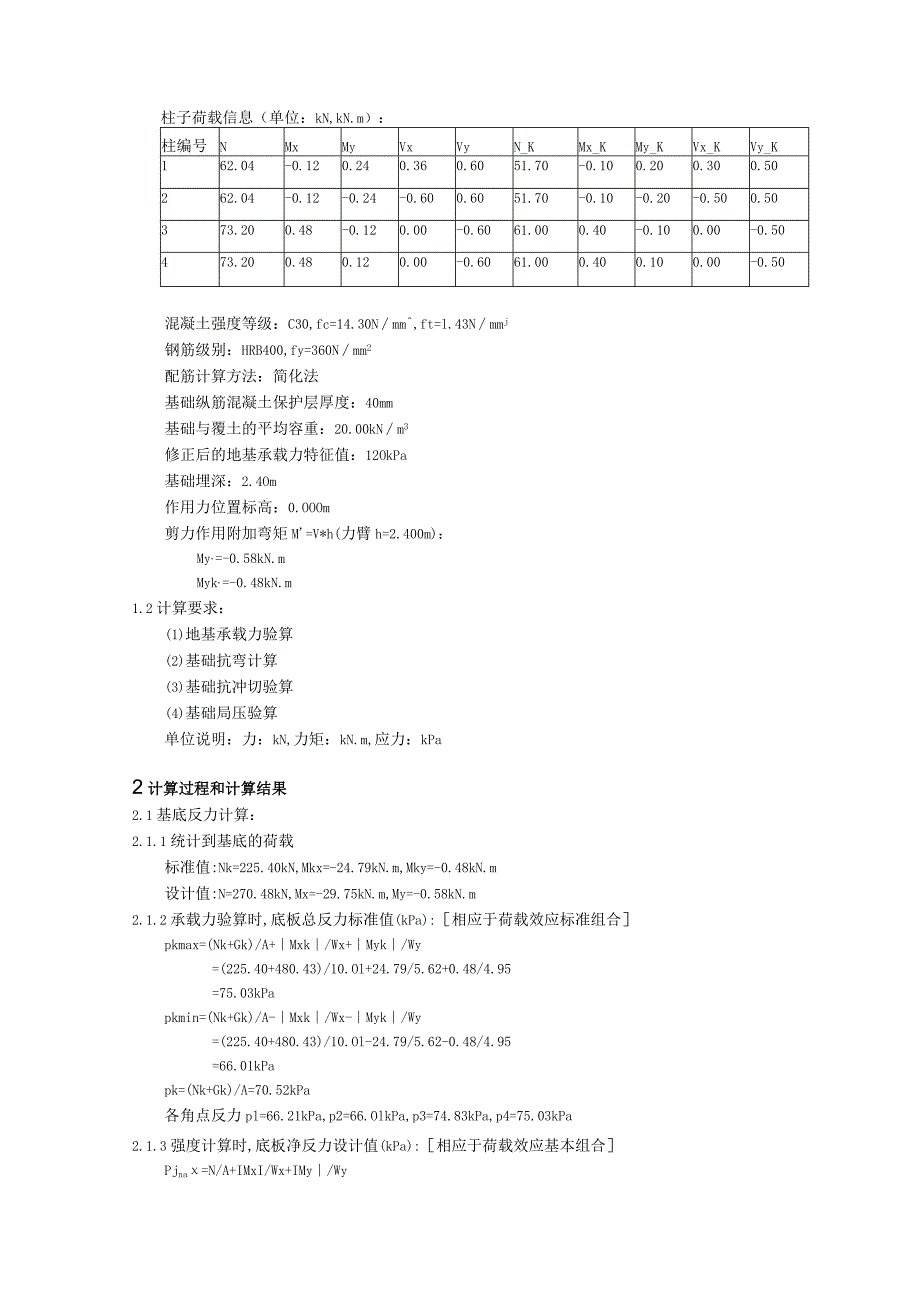

3、50373.200.48-0.120.00-0.6061.000.40-0.100.00-0.50473.200.480.120.00-0.6061.000.400.100.00-0.50混凝土强度等级:C30,fc=14.30Nmm,ft=l.43Nmmj钢筋级别:HRB400,fy=360Nmm2配筋计算方法:简化法基础纵筋混凝土保护层厚度:40mm基础与覆土的平均容重:20.00kNm3修正后的地基承载力特征值:12OkPa基础埋深:2.4Om作用力位置标高:0.OOOm剪力作用附加弯矩M=V*h(力臂h=2.400m):My,=-0.58kN.mMyk,=-0.48kN.m1.2计算要

4、求:(1)地基承载力验算(2)基础抗弯计算(3)基础抗冲切验算(4)基础局压验算单位说明:力:kN,力矩:kN.m,应力:kPa2计算过程和计算结果2.1基底反力计算:2.1.1统计到基底的荷载标准值:Nk=225.40kN,Mkx=-24.79kN.m,Mky=-0.48kN.m设计值:N=270.48kN,Mx=-29.75kN.m,My=-0.58kN.m2.1.2承载力验算时,底板总反力标准值(kPa):相应于荷载效应标准组合pkmax=(Nk+Gk)/A+Mxk/Wx+Myk/Wy=(225.40+480.43)/10.Ol+24.79/5.62+0.48/4.95=75.03kPa

5、pkmin=(Nk+Gk)/A-Mxk/Wx-Myk/Wy=(225.40+480.43)/10.Ol-24.79/5.62-0.48/4.95=66.01kPapk=(Nk+Gk)/A=70.52kPa各角点反力pl=66.21kPa,p2=66.OlkPa,p3=74.83kPa,p4=75.03kPa2.1.3强度计算时,底板净反力设计值(kPa):相应于荷载效应基本组合Pjna=N/A+IMxI/Wx+IMy/Wy=270.48/10.01+29.75/5.62+0.58/4.95=32.43kPapjni11=N/A-IMxI/Wx-IMyI/Wy=270.48/10.01-29.7

6、5/5.62-0.58/4.95=21.62kPap=N/A=27.02kPa各角点反力pl=21.85kPa,p2=21.62kPa,p3=32.20kPa,p4=32.43kPa2.2地基承载力验算:pk=70.52fa=120.00kPa,满足。pkmax=75.031.2*fa=144.00kPa,满足。2.3底板内力计算:2.3.1垂直于X轴的弯矩计算截面(按距底板左侧距离从小到大排序):注:弯矩My以底板下部受拉为正,单位kN.m;剪力Q以截面右侧部分受力向下为正,单位kN。截面号位置弯矩My剪力QXl位于柱1(轴线IA)的左侧,距底板左侧220.OOmm2.21-20.12X2位

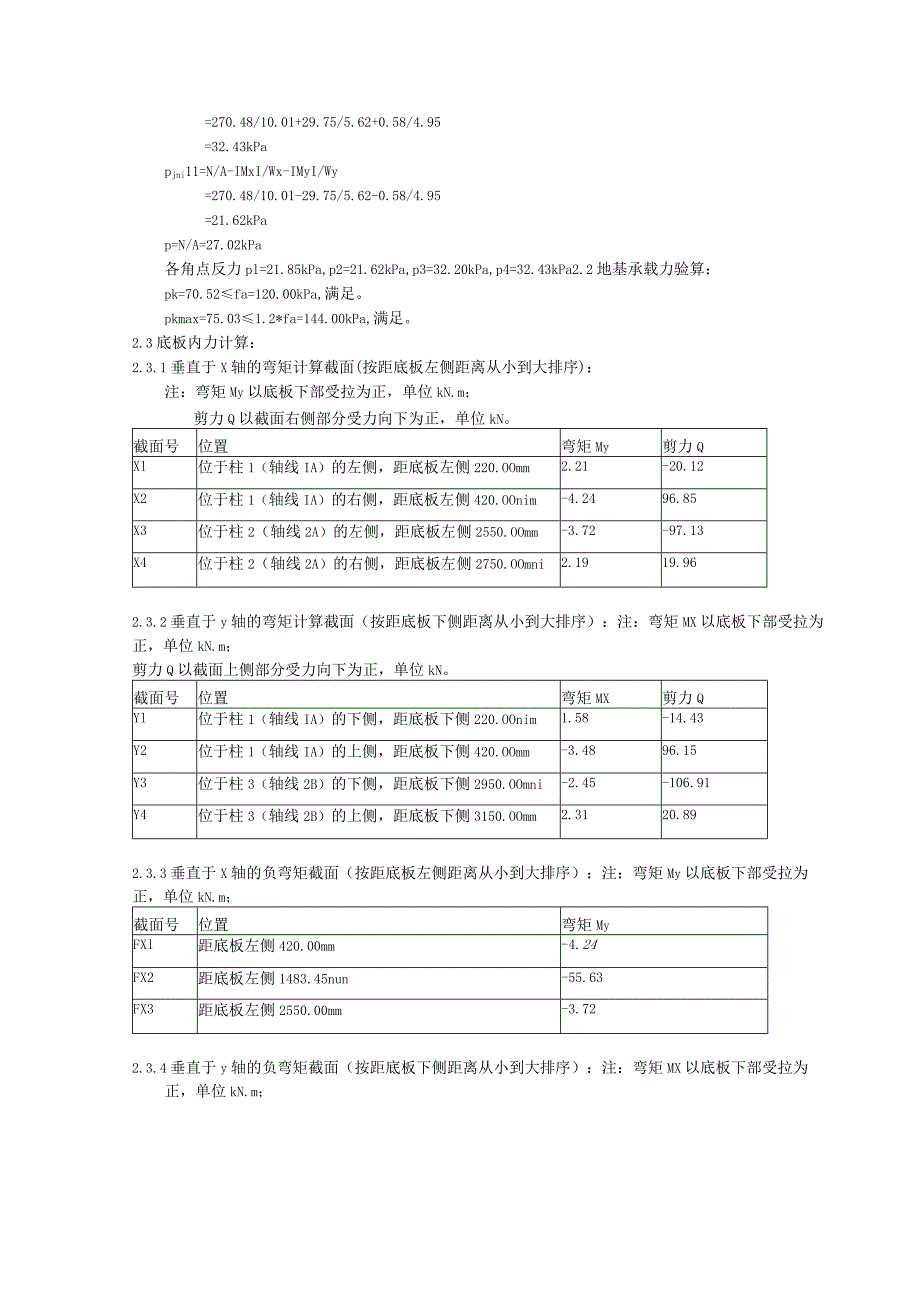

7、于柱1(轴线IA)的右侧,距底板左侧420.OOnim-4.2496.85X3位于柱2(轴线2A)的左侧,距底板左侧2550.OOmm-3.72-97.13X4位于柱2(轴线2A)的右侧,距底板左侧2750.OOmni2.1919.962.3.2垂直于y轴的弯矩计算截面(按距底板下侧距离从小到大排序):注:弯矩MX以底板下部受拉为正,单位kN.m;剪力Q以截面上侧部分受力向下为正,单位kN。截面号位置弯矩MX剪力QYl位于柱1(轴线IA)的下侧,距底板下侧220.OOnim1.58-14.43Y2位于柱1(轴线IA)的上侧,距底板下侧420.OOmm-3.4896.15Y3位于柱3(轴线2B)

8、的下侧,距底板下侧2950.OOmni-2.45-106.91Y4位于柱3(轴线2B)的上侧,距底板下侧3150.OOmm2.3120.892.3.3垂直于X轴的负弯矩截面(按距底板左侧距离从小到大排序):注:弯矩My以底板下部受拉为正,单位kN.m;截面号位置弯矩MyFXl距底板左侧420.00mm-4.24FX2距底板左侧1483.45nun-55.63FX3距底板左侧2550.00mm-3.722.3.4垂直于y轴的负弯矩截面(按距底板下侧距离从小到大排序):注:弯矩MX以底板下部受拉为正,单位kN.m;截面号位置弯矩MXFYl距底板下侧420.00mm-3.48FY2距底板下侧1617

9、.94mm-66.86FY3距底板下侧2950.00mm-2.452.3.5最大正、负弯矩和绝对值最大的剪力统计:D垂直于X轴的截面:项目最大值所在的截面号最大值最大正弯矩My(kN.m)Xl2.21最大剪力Q(kN)X397.13(绝对值)最大负弯矩My(kN.m)FX2-55.632)垂直于y轴的截面:项目最大值所在的截面号最大值最大正弯矩MX(kN.m)Y42.31最大剪力Q(kN)Y3106.91(绝对值)最大负弯矩MX(kN.m)FY2-66.862.4抗弯配筋:配筋计算公式As=M/(O.9*fy*hl)*b)最小配筋率要求:0.15%根据地基通用规范6.2.4:扩展基础受力钢筋最

10、小配筋率不应小于0.15%注:下表数据单位M:kN.m;ho:mm;As:mmm;P:%项目Mho计算AS实配实配AS配筋率P是否构造是否超筋底板下部X向2.21555900E141709060.151是否底板下部y向2.31555900E141709060.151是否底板上部X向-55.63555900E141709060.151是否底板上部y向-66.86555900E141709060.151是否2.5基础抗冲切验算:2.5.1按破坏锥体单侧截面验算:抗冲切验算公式F10.7*hp*ft*c地基规范第8.2.8条冲切力3根据最大净反力PnIaX计算,并减去底板顶面计算范围内的柱子的轴力:

11、F-pmax*-N注:当柱子中心落在计算范围内时,减去其轴力;当柱子中心落在计算范围边线上时,减去其轴力的一半。1)柱1:竖向轴线编号1,横向轴线编号A(1)左侧截面:破坏锥体未穿过底板底面,冲切荷载为零,不需要验算该截面。(2)右侧截面:柱2中心落在冲切荷载基顶计算范围内,冲切力件应减去其轴力。没有柱子的中心落在冲切荷载基顶计算范围边缘。冲切力Fl=Plnax*A-EN=32.43*3.94-62.04=65.58kN抗冲切力=0.7*Bhp*ft*Ac=363.28kN冲切力小于抗冲切力,该截面冲切验算漏足。(3)下侧截面:破坏锥体未穿过底板底面,冲切荷载为零,不需要验算该截面。(4)上侧

12、截面:柱3,4中心落在冲切荷载基顶计算范围内,冲切力H应减去其轴力。没有柱子的中心落在冲切荷载基顶计算范围边缘。冲切力R=PinaX*A-EN=32.43*5.12-146.40=19.75kN抗冲切力=0.7*Bh11*ft*Ac=363.28kN冲切力小于抗冲切力,该截面冲切验算满足。2)柱2:竖向轴线编号2,横向轴线编号A(1)左侧截面:柱1中心落在冲切荷载基顶计算范围内,冲切力F应减去其轴力。没有柱子的中心落在冲切荷载基顶计算范围边缘。冲切力R=PlnaX*A-EN=32.43*3.94-62.04=65.58kN抗冲切力=0.7*Bh0*ft*Ac=363.28kN冲切力小于抗冲切力

13、,该截面冲切验算满足。(2)右侧截面:破坏锥体未穿过底板底面,冲切荷载为零,不需要验算该截面。(3)下侧截面:破坏锥体未穿过底板底面,冲切荷载为零,不需要验算该截面。(4)上侧截面:柱3,4中心落在冲切荷载基顶计算范围内,冲切力H应减去其轴力。没有柱子的中心落在冲切荷载基顶计算范围边缘。冲切力Fl=Pmax*A-N=32.43*5.12-146.40=19.75kN抗冲切力=0.7*Bh11*ft*Ac=363.28kN冲切力小于抗冲切力,该截面冲切验算满足。3)柱3:竖向轴线编号2,横向轴线编号B(1)左侧截面:柱4中心落在冲切荷载基顶计算范围内,冲切力F应减去其轴力。没有柱子的中心落在冲切

14、荷载基顶计算范围边缘。冲切力R=PlnaX*A-EN=32.43*3.94-73.20=54.42kN抗冲切力=0.7*Bh0*ft*Ac=363.28kN冲切力小于抗冲切力,该截面冲切验算满足。(2)右侧截面:破坏锥体未穿过底板底面,冲切荷载为零,不需要验算该截面。(3)下侧截面:柱1,2中心落在冲切荷载基顶计算范围内,冲切力H应减去其轴力。没有柱子的中心落在冲切荷载基顶计算范围边缘。冲切力R=PinaX*A-232.43*5.12-124.08=42.07kN抗冲切力=0.7*Bhll*ft*A,=363.28kN冲切力小于抗冲切力,该截面冲切验算满足。(4)上侧截面:破坏锥体未穿过底板底面,冲切荷载为零,不

展开阅读全文
