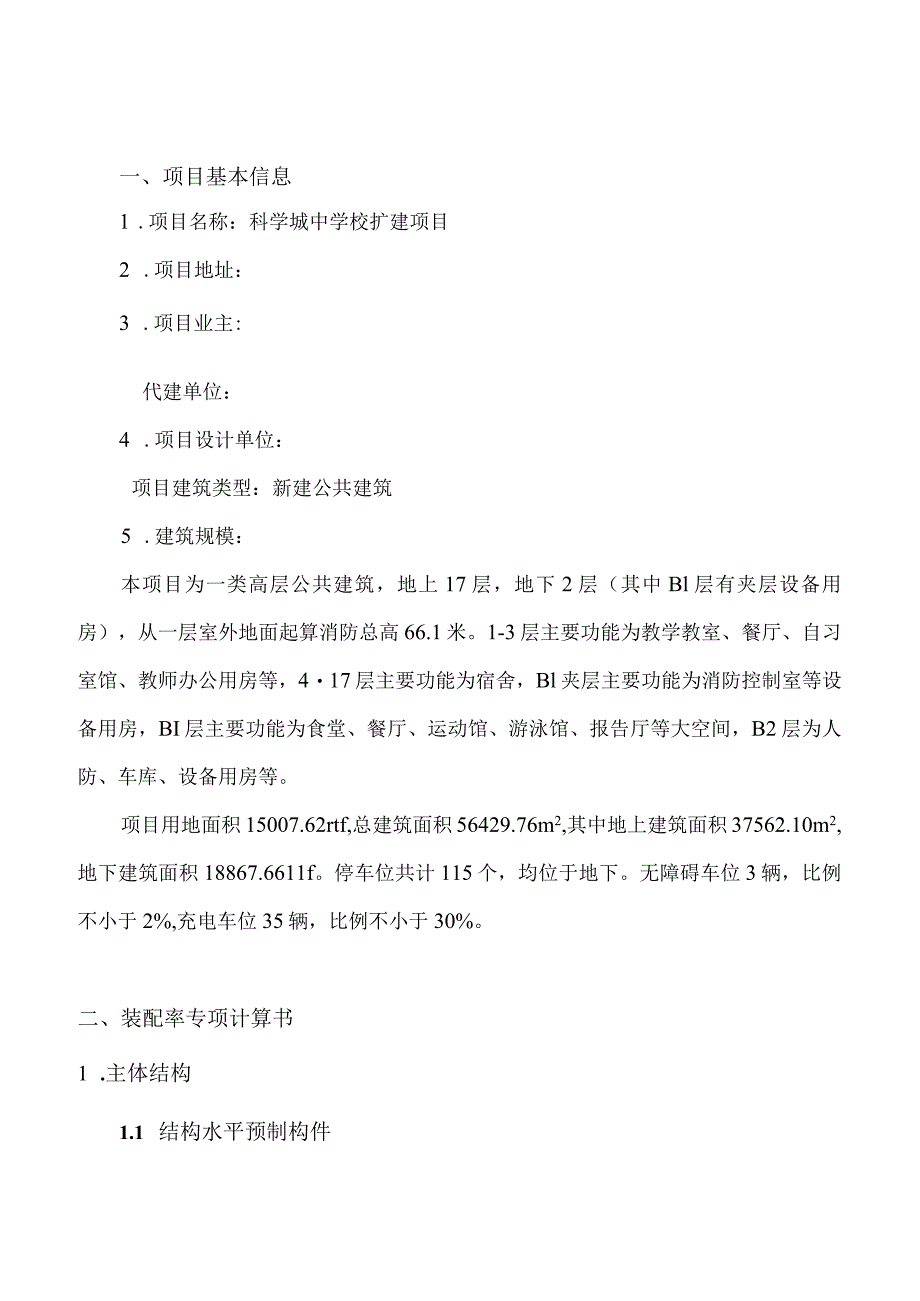

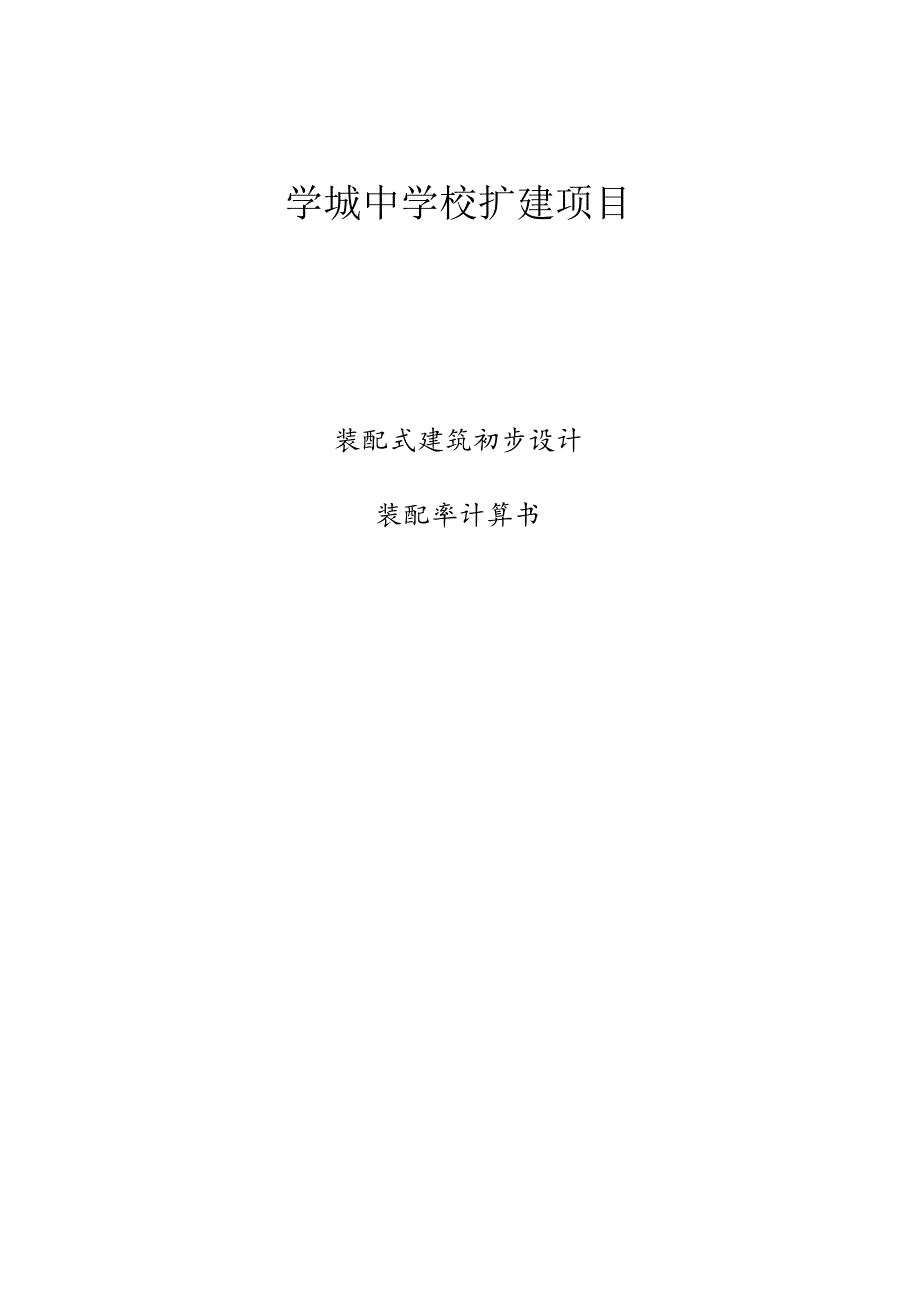

1、学城中学校扩建项目装配式建筑初步设计装配率计算书一、项目基本信息1 .项目名称:科学城中学校扩建项目2 .项目地址:3 .项目业主:代建单位:4 .项目设计单位:项目建筑类型:新建公共建筑5 .建筑规模:本项目为一类高层公共建筑,地上17层,地下2层(其中Bl层有夹层设备用房),从一层室外地面起算消防总高66.1米。1-3层主要功能为教学教室、餐厅、自习室馆、教师办公用房等,417层主要功能为宿舍,Bl夹层主要功能为消防控制室等设备用房,BI层主要功能为食堂、餐厅、运动馆、游泳馆、报告厅等大空间,B2层为人防、车库、设备用房等。项目用地面积15007.62rtf,总建筑面积56429.76m2

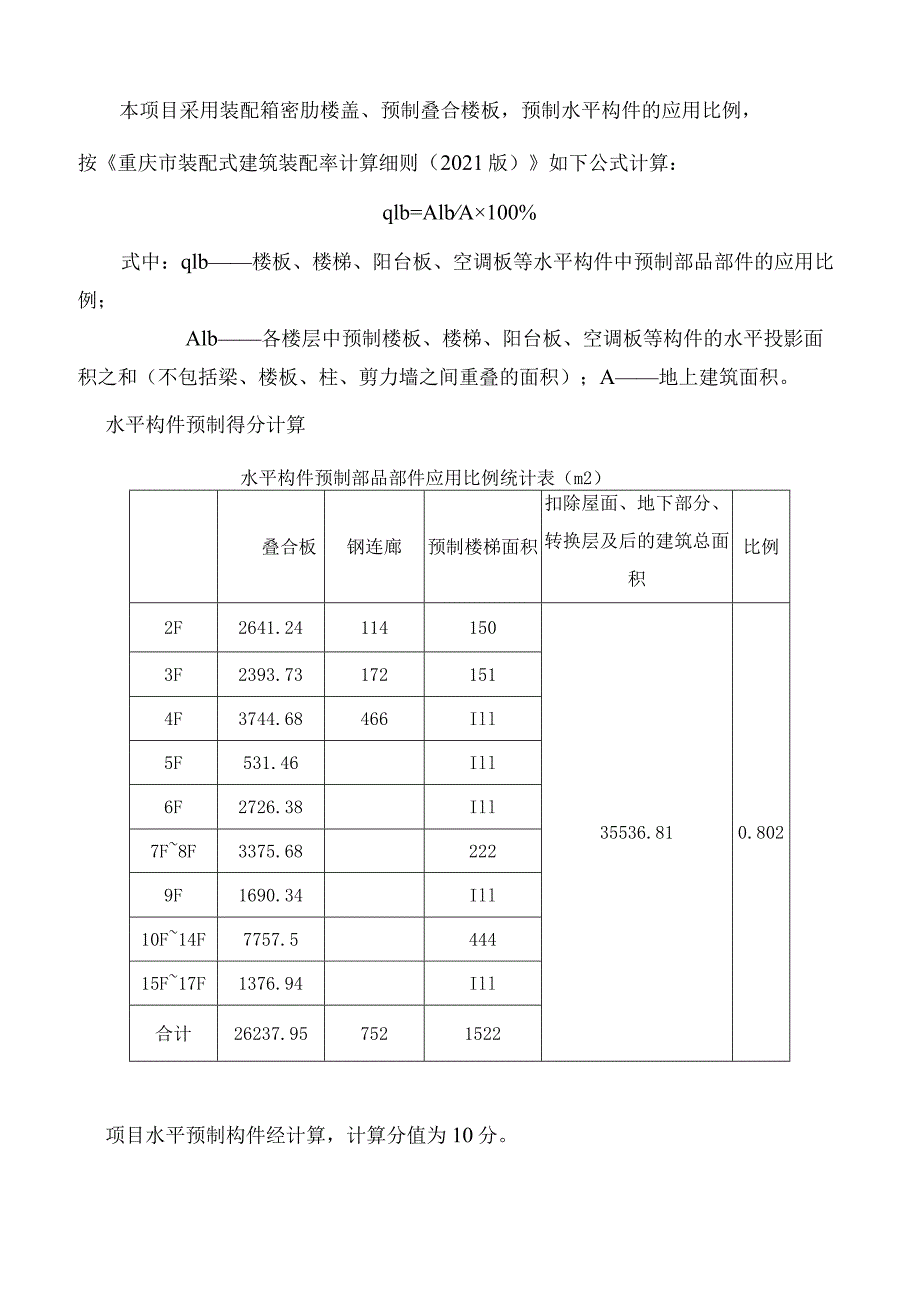

2、,其中地上建筑面积37562.10m2,地下建筑面积18867.6611f。停车位共计115个,均位于地下。无障碍车位3辆,比例不小于2%,充电车位35辆,比例不小于30%。二、装配率专项计算书1 .主体结构1.1 结构水平预制构件本项目采用装配箱密肋楼盖、预制叠合楼板,预制水平构件的应用比例,按重庆市装配式建筑装配率计算细则(2021版)如下公式计算:qlb=AlbA100%式中:qlb楼板、楼梯、阳台板、空调板等水平构件中预制部品部件的应用比例;Alb各楼层中预制楼板、楼梯、阳台板、空调板等构件的水平投影面积之和(不包括梁、楼板、柱、剪力墙之间重叠的面积);A地上建筑面积。水平构件预制得分

3、计算水平构件预制部品部件应用比例统计表(m2)叠合板钢连廊预制楼梯面积扣除屋面、地下部分、转换层及后的建筑总面积比例2F2641.2411415035536.810.8023F2393.731721514F3744.68466Ill5F531.46Ill6F2726.38Ill7F8F3375.682229F1690.34Ill10F14F7757.544415F17F1376.94Ill合计26237.957521522项目水平预制构件经计算,计算分值为10分。1.2 系统采用高精度模板施工工艺本项目建筑系统采用高精度模板施工工艺。当采用高精度模板施工工艺时,按下式计算:qld=AldAm1

4、00%式中:qld柱、支撑、承重墙、延性墙板等主体结构竖向构件中高精度施工工艺的应用比例;Ald柱、支撑、承重墙、延性墙板等主体结构中采用高精度模板施工工艺的模板展开面积之和;Am柱、支撑、承重墙、延性墙板等主体结构混凝土模板展开面积之和。本项目所有竖向构件及部分水平构件均采用高精度模板,应用比例为100%,该项得分为10分。2 .围护墙和内隔墙1)非承重围护墙主要采用具有自保温功能的薄砌工艺墙体装配式技术措施。项目指标要求计算分值围护墙和内隔墙非承重围护墙(采用具有自保温功能的薄砌工艺墙体)(100%)3数据如下:自保温精确砌块墙体长度统计楼层数外墙长度(m)自保温精确砌块长度(m)自保温精

5、确砌块外墙比例得分IF595.34595.34100.00%32F553.13553.133F559.15559.154F464.60464.605F540.23540.236F343.11343.117F449.00449.008F446.20446.209F309.05309.05IOF375.97375.97IlF375.97375.9712F375.97375.9713F375.97375.9714F375.97375.9715F85.3585.3516F85.3585.3517F85.3585.35合计6395.716395.71该项得分3分。2)内隔墙采用中空内膜金属网水泥墙,墙体

6、不需要在预制内隔墙安装后开槽,内隔墙从设计阶段就需要进行一体化设计,在管线综合设计的基础上,实现墙体与管线的集成,属于内隔墙与管线一体化的装配式建筑技术。预制内隔墙与管线一体化的应用比例计算:项目指标要求计算分值围护墙和内隔墙内隔墙预制内隔墙与管线一体化(50%W比例例80%)57式中:q2f采用预制内隔墙与管线一体化的应用比例;1.2f各楼层内隔墙采用预制内隔墙与管线一体化的中心线长度之和,计算时可不扣除含门、窗及预留洞口等墙体的长度;1.n2各楼层内隔墙中心线长度之和,计算时可不扣除含门窗及预留洞口等墙体长度。单体数据如下:装配内隔墙墙体统计楼层数装配内墙长度(m)内墙总长度(m)内墙装配

7、率得分IF592.04669.8483.22%72F326.11371.923F416.08523.024F287.97387.625F905.401023.786F489.72608.107F569.71688.098F568.23686.649F481.85604.05IOF611.57733.77IlF609.27731.4712F611.57733.7713F609.27731.4714F611.57733.7715F183.62225.1216F183.62225.1217F183.62225.12合计8241.229902.67内隔墙采用了预制内隔墙与管线一体化装配式建筑技术,实现

8、内隔墙与管线的集成,不需要在预制内隔墙安装后再开槽、开洞及敷设管线、线盒等,符合装配式技术措施要求,数据如下:预制率为:83.22%,该项得分7分。3 .装修和设备管线1)全装修本项目所有单体建筑内部墙面、顶面、地面全部铺贴、粉刷完成,门窗、固定家具、设备管线、开关插座及卫生间固定设施安装到位,满足建筑使用功能和性能的基本要求。本项目部分全装修做法表如下:办公室墙面:10Omm高砖踢脚线+白色无机涂料地面:800*80Omin防滑地砖天花:600*600mm矿棉板+600*60OmlnLED面板灯报告厅(含控制室)墙面:100mm高砖踢脚线+白色无机涂料地面:强化木地板天花:600*600mm

9、矿棉板+600*60OmmLED面板灯会议室墙面:10Omm高砖踢脚线+白色无机涂料地面:800*80Omm防滑地砖天花:600*600mm矿棉板+600*60OmInLED面板灯图书大厅+阅览区墙面:10Omm高砖踢脚线+白色无机涂料地面:800*80Omm防滑地砖天花:600*600mm矿棉板+600*60OmmLED面板灯中庭墙面:10Omm高砖踢脚线+白色无机涂料地面:800*80OmIn防滑地砖天花:600*60Omm矿棉板+600*60OmmLED面板灯卫生间墙面:400*800墙砖地面:400*400防滑地砖天花:600*600*0.75mm铝扣板+600*600InmLED面板

10、灯侯梯厅、过道、大厅墙面:10Omln高前踢脚线+白色无机涂料地面:800*80Omln防滑地砖天花:原顶刷白色无机涂料+吸顶灯楼梯间墙面:10Omm高砖踢脚线+白色无机涂料地面:800*80Omln防滑地砖+300*800梯步砖(防滑槽)天花:原顶刷白色无机涂料+吸顶灯设备用房不做二次装修。管理用房墙面:10Omin高砖踢脚线+白色无机涂料地面:800*80Omm防滑地破天花:原顶刷白色无机涂料+吸顶灯电梯前室墙面:10Omm高砖踢脚线+白色无机涂料地面:800*80Omin防滑地砖天花:原顶刷白色无机涂料+吸顶灯教室墙面:10Omnl高砖踢脚线+白色无机涂料地面:800*80OmIn防滑地

11、砖天花:原顶刷白色无机涂料+70*140OmmLED成品条形灯本项目所有单体楼栋均采用全装修工艺,建筑功能空间的各固定面装修和设备设施安装全部完成,可直接使用,达到建筑使用功能和性能的基本要求。该项得分6分。2)管线分离项目指标要求计算分值装修和设备管线管线分离(50%W比例W70%)46q3d=L3dL100%式中:q3d管线分离比例;1.3d各楼层管线分离的长度,包括裸露于室内空间以及敷设在地面架空层、非承重墙体空腔和吊顶内的电气、给水、排水和采暖管线长度之和;埋置在主体结构内部、砌体结构内部或敷设在湿作业地面垫层内的管线应认定为管线未分离。1.各楼层电气、给水、排水、供暖、空调和通风管线

12、的总长度。本项目管线分离情况如下:电气专业:1.电气各管线系统在公共区域采用集中布置,竖向电气设备管线集中布置在强、弱电井中;电表箱、公共区域照明箱以及弱电配电箱均集中布置在电井内,电井内电缆线路、弱电线路均沿桥架或金属线槽进行敷设,大部分横向设备管线均敷设在吊顶内、桥架内、建筑墙体与装饰墙体之间的空腔内或明装,电气管线与主体结构分离。2,预制隔墙板内预留开关、线盒、线管等,工厂预开槽、预埋,横向或纵向强、弱电线路穿PC管均敷设在吊顶内,连接至插座处。隔墙内提前预埋竖向强、弱电线路的PC套管,每组开关、插座、接线盒在预制墙中预埋直径25的PC套管。电气线路应采用符合安全和防火要求,相关部位要进

13、行防护措施,必要时应穿管或用线槽保护,注意安全。管线穿越内隔墙时,电气线路不应与可燃气体管道及热水管道交叉。3.走道照明灯具线路公区吊顶内明装敷设,部分设有剪力墙的楼梯间照明灯具线路沿现浇墙板内敷设。给排水专业:1 .给排水管道系统采用集中布置,管线与主体结构分离,管线及点位预留、预埋到位。给水管道系统在公共区域集中布置,给水总立管、消防管道及公共功能的控制阀门、户表(阀)、检查口等集中设置,给水及消防立管集中设置在水井内现浇楼板区域内敷设。2 .沿楼板横向与纵向管道均明敷在吊顶内,公共区域未设置吊顶区域,管道均沿楼板明敷;竖向管道沿墙体明敷,并通过装饰层进行包裹。暖通专业:1 .实现装配式标

14、准化设计、工厂化制作、装配化施工、一体化装修、信息化管理。2 .标准化设计:按照通用化、模数化、标准化的要求,以少规格、多组合的原则,对风管、风口、接口、水管、阀件、设备等进行优化统一,以适合一体化装修。综合给排水专业、电气专业、暖通专业对设备管线与结构主体分离情况的说明,该项目管线分离比例远70%,根据重庆市建筑工程初步设计文件编制技术规定-装配式建筑专篇(2021年版)的相关要求,该项目所有单体该项得分6分。3)集成卫生间项目指标要求计算分值装修和设备管线集成卫生间70%比例90%36式中:q3c集成卫生间干式工法的应用比例;A3c各楼层卫生间墙面、顶面和地面采用干式工法的面积之和;Ab各楼层卫生间墙面、顶面和地面的总面积。本项目均采用集成卫生间,集成卫生间的相关设备等应全部安装到位,墙面瓷砖胶薄贴、顶面铝扣板吊顶的干式工法施工工艺,
