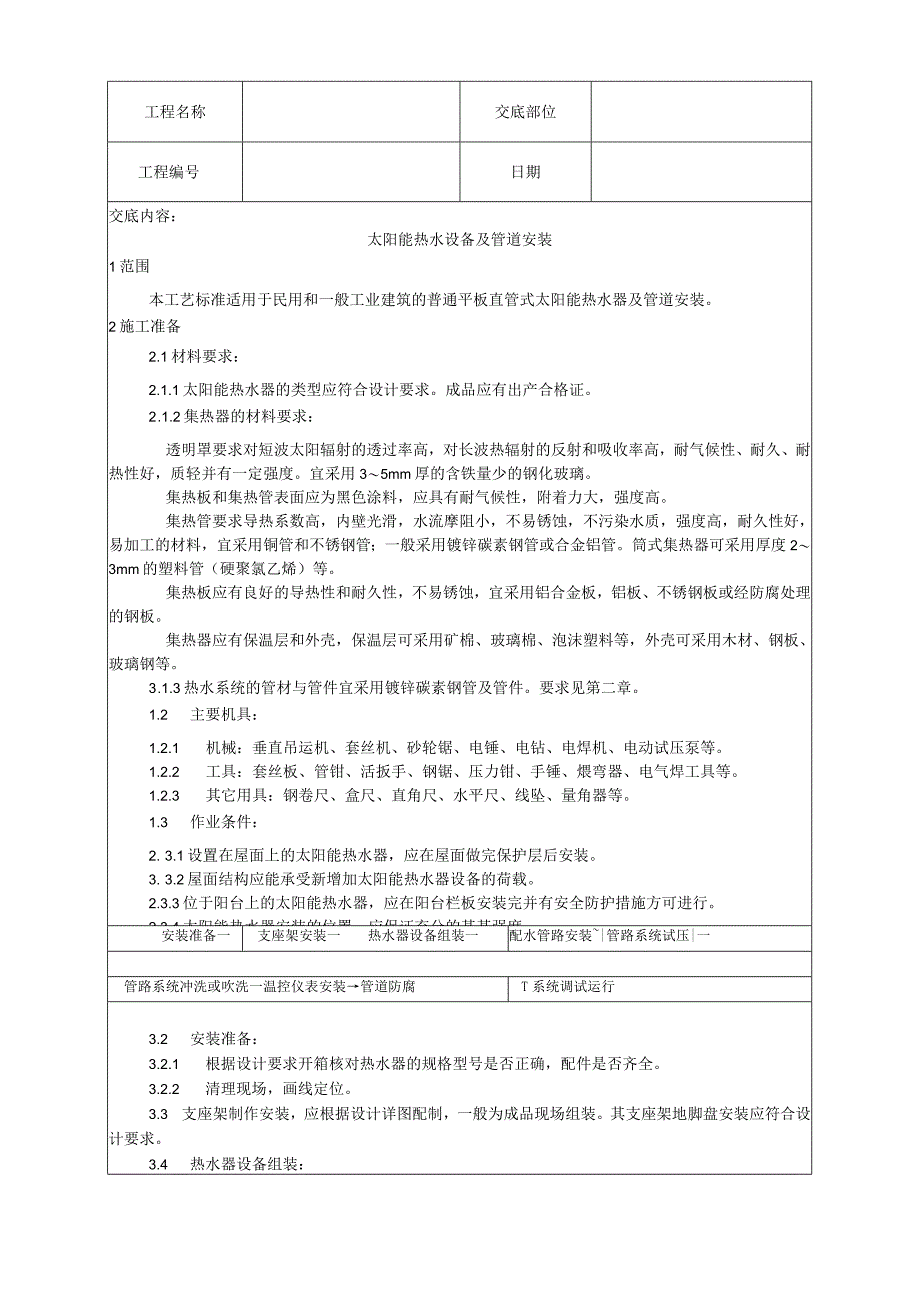

1、工程名称交底部位工程编号日期交底内容：太阳能热水设备及管道安装1范围本工艺标准适用于民用和一般工业建筑的普通平板直管式太阳能热水器及管道安装。2施工准备2.1材料要求：2.1.1太阳能热水器的类型应符合设计要求。成品应有出产合格证。2 .1.2集热器的材料要求：透明罩要求对短波太阳辐射的透过率高，对长波热辐射的反射和吸收率高，耐气候性、耐久、耐热性好，质轻并有一定强度。宜采用35mm厚的含铁量少的钢化玻璃。集热板和集热管表面应为黑色涂料，应具有耐气候性，附着力大，强度高。集热管要求导热系数高，内壁光滑，水流摩阻小，不易锈蚀，不污染水质，强度高，耐久性好，易加工的材料，宜采用铜管和不锈钢管；一般
2、采用镀锌碳素钢管或合金铝管。筒式集热器可采用厚度23mm的塑料管（硬聚氯乙烯）等。集热板应有良好的导热性和耐久性，不易锈蚀，宜采用铝合金板，铝板、不锈钢板或经防腐处理的钢板。集热器应有保温层和外壳，保温层可采用矿棉、玻璃棉、泡沫塑料等，外壳可采用木材、钢板、玻璃钢等。3 .1.3热水系统的管材与管件宜采用镀锌碳素钢管及管件。要求见第二章。1.2 主要机具：1.2.1 机械：垂直吊运机、套丝机、砂轮锯、电锤、电钻、电焊机、电动试压泵等。1.2.2 工具：套丝板、管钳、活扳手、钢锯、压力钳、手锤、煨弯器、电气焊工具等。1.2.3 其它用具：钢卷尺、盒尺、直角尺、水平尺、线坠、量角器等。1.3 作业
3、条件：2. 3.1设置在屋面上的太阳能热水器，应在屋面做完保护层后安装。3. 3.2屋面结构应能承受新增加太阳能热水器设备的荷载。2.3.3位于阳台上的太阳能热水器，应在阳台栏板安装完并有安全防护措施方可进行。2.3.4太阳能热水器安装的位置，应保证充分的某某强度。3操作工艺3.1工艺流程：安装准备一支座架安装一热水器设备组装一配水管路安装|管路系统试压|一管路系统冲洗或吹洗一温控仪表安装管道防腐T系统调试运行3.2 安装准备：3.2.1 根据设计要求开箱核对热水器的规格型号是否正确，配件是否齐全。3.2.2 清理现场，画线定位。3.3 支座架制作安装，应根据设计详图配制，一般为成品现场组装。

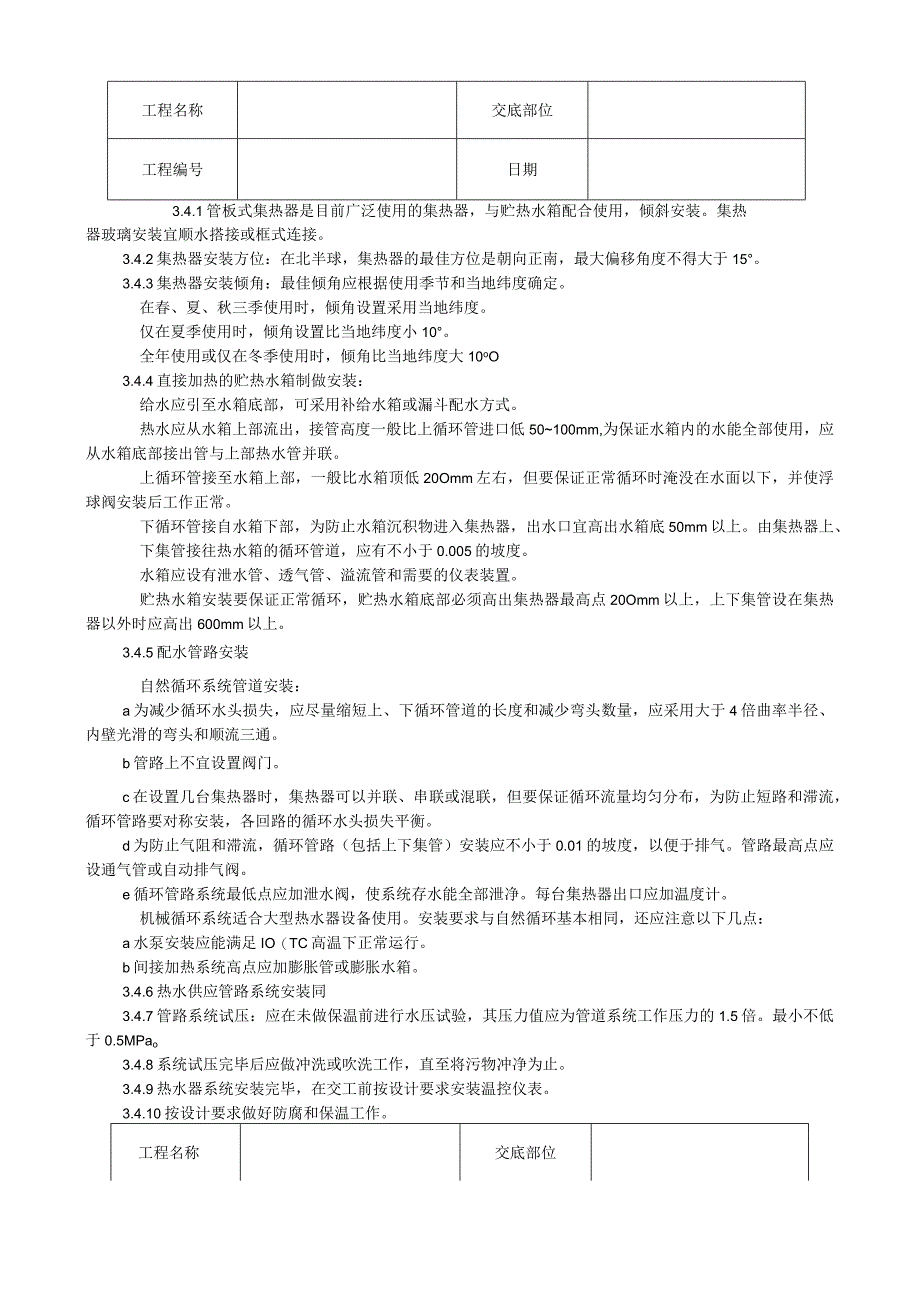

4、其支座架地脚盘安装应符合设计要求。3.4 热水器设备组装：工程名称交底部位工程编号日期3.4.1管板式集热器是目前广泛使用的集热器，与贮热水箱配合使用，倾斜安装。集热器玻璃安装宜顺水搭接或框式连接。3.4.2集热器安装方位：在北半球，集热器的最佳方位是朝向正南，最大偏移角度不得大于15。3.4.3集热器安装倾角：最佳倾角应根据使用季节和当地纬度确定。在春、夏、秋三季使用时，倾角设置采用当地纬度。仅在夏季使用时，倾角设置比当地纬度小10。全年使用或仅在冬季使用时，倾角比当地纬度大10oO3.4.4直接加热的贮热水箱制做安装：给水应引至水箱底部，可采用补给水箱或漏斗配水方式。热水应从水箱上部流出，
5、接管高度一般比上循环管进口低50100mm,为保证水箱内的水能全部使用，应从水箱底部接出管与上部热水管并联。上循环管接至水箱上部，一般比水箱顶低20Omm左右，但要保证正常循环时淹没在水面以下，并使浮球阀安装后工作正常。下循环管接自水箱下部，为防止水箱沉积物进入集热器，出水口宜高出水箱底50mm以上。由集热器上、下集管接往热水箱的循环管道，应有不小于0.005的坡度。水箱应设有泄水管、透气管、溢流管和需要的仪表装置。贮热水箱安装要保证正常循环，贮热水箱底部必须高出集热器最高点20Omm以上，上下集管设在集热器以外时应高出600mm以上。3.4.5配水管路安装自然循环系统管道安装：a为减少循环水
6、头损失，应尽量缩短上、下循环管道的长度和减少弯头数量，应采用大于4倍曲率半径、内壁光滑的弯头和顺流三通。b管路上不宜设置阀门。c在设置几台集热器时，集热器可以并联、串联或混联，但要保证循环流量均匀分布，为防止短路和滞流，循环管路要对称安装，各回路的循环水头损失平衡。d为防止气阻和滞流，循环管路（包括上下集管）安装应不小于0.01的坡度，以便于排气。管路最高点应设通气管或自动排气阀。e循环管路系统最低点应加泄水阀，使系统存水能全部泄净。每台集热器出口应加温度计。机械循环系统适合大型热水器设备使用。安装要求与自然循环基本相同，还应注意以下几点：a水泵安装应能满足IO（TC高温下正常运行。b间接加热

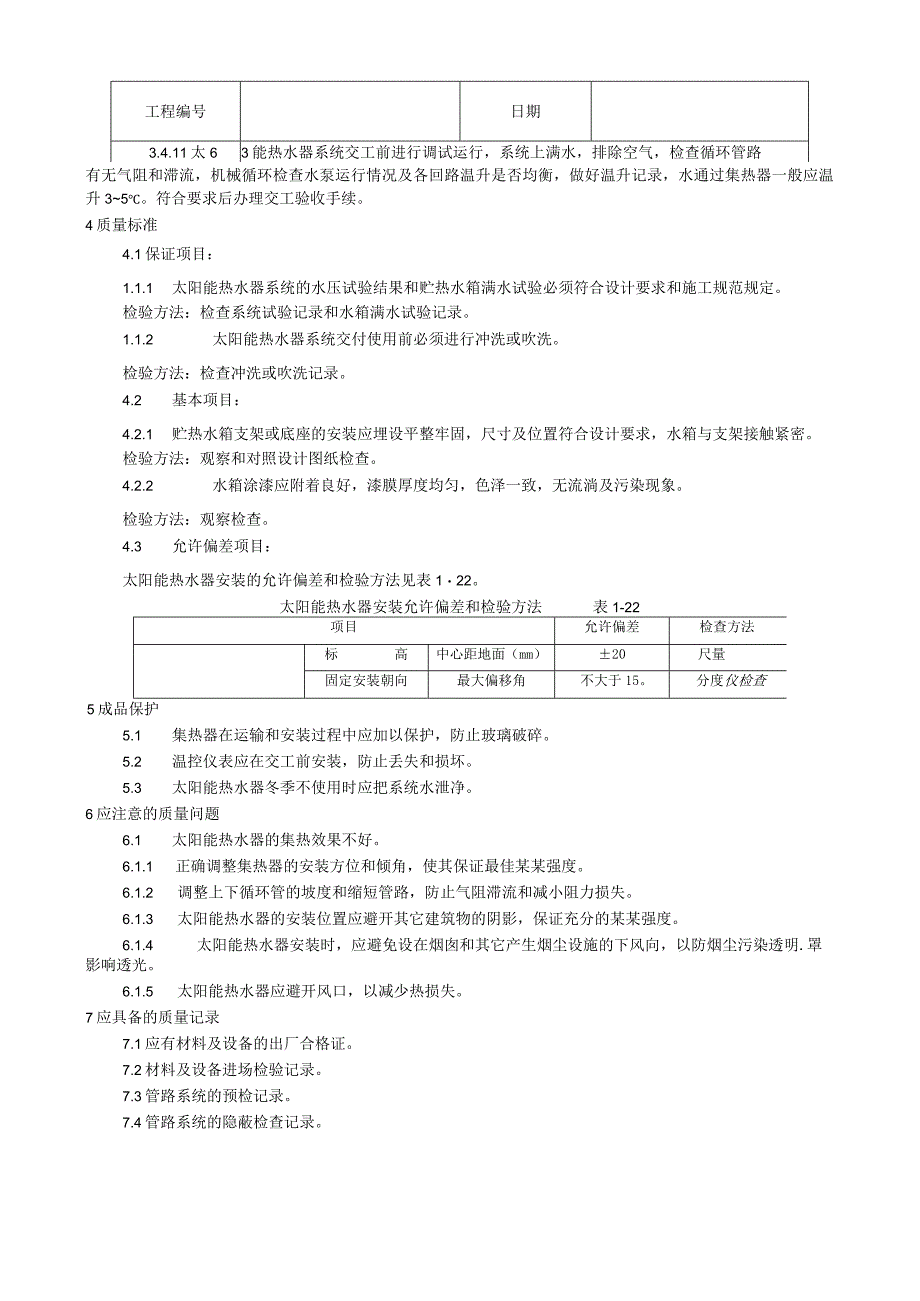

7、系统高点应加膨胀管或膨胀水箱。3.4.6热水供应管路系统安装同3.4.7管路系统试压：应在未做保温前进行水压试验，其压力值应为管道系统工作压力的1.5倍。最小不低于0.5MPao3.4.8系统试压完毕后应做冲洗或吹洗工作，直至将污物冲净为止。3.4.9热水器系统安装完毕，在交工前按设计要求安装温控仪表。3.4.10按设计要求做好防腐和保温工作。工程名称交底部位工程编号日期3.4.11太63能热水器系统交工前进行调试运行，系统上满水，排除空气，检查循环管路有无气阻和滞流，机械循环检查水泵运行情况及各回路温升是否均衡，做好温升记录，水通过集热器一般应温升35。符合要求后办理交工验收手续。4质量标准
8、4.1保证项目：1.1.1 太阳能热水器系统的水压试验结果和贮热水箱满水试验必须符合设计要求和施工规范规定。检验方法：检查系统试验记录和水箱满水试验记录。1.1.2 太阳能热水器系统交付使用前必须进行冲洗或吹洗。检验方法：检查冲洗或吹洗记录。4.2 基本项目：4.2.1 贮热水箱支架或底座的安装应埋设平整牢固，尺寸及位置符合设计要求，水箱与支架接触紧密。检验方法：观察和对照设计图纸检查。4.2.2 水箱涂漆应附着良好，漆膜厚度均匀，色泽一致，无流淌及污染现象。检验方法：观察检查。4.3 允许偏差项目：太阳能热水器安装的允许偏差和检验方法见表122。太阳能热水器安装允许偏差和检验方法表1-22项
9、目允许偏差检查方法标高中心距地面（mm）20尺量固定安装朝向最大偏移角不大于15。分度仪检查5成品保护5.1 集热器在运输和安装过程中应加以保护，防止玻璃破碎。5.2 温控仪表应在交工前安装，防止丢失和损坏。5.3 太阳能热水器冬季不使用时应把系统水泄净。6应注意的质量问题6.1 太阳能热水器的集热效果不好。6.1.1 正确调整集热器的安装方位和倾角，使其保证最佳某某强度。6.1.2 调整上下循环管的坡度和缩短管路，防止气阻滞流和减小阻力损失。6.1.3 太阳能热水器的安装位置应避开其它建筑物的阴影，保证充分的某某强度。6.1.4 太阳能热水器安装时，应避免设在烟囱和其它产生烟尘设施的下风向，
10、以防烟尘污染透明.罩影响透光。6.1.5 太阳能热水器应避开风口，以减少热损失。7应具备的质量记录7.1应有材料及设备的出厂合格证。7.2材料及设备进场检验记录。7.3管路系统的预检记录。7.4管路系统的隐蔽检查记录。工程名称交底部位工程编号日期7.5管路系统的试压记录。7.6系统的冲洗记录。7.7贮热水箱满水试验记录。7.8系统的调试记录。技术负责人：交底人：接交人：施工现场安全施工注意事项:1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行
11、操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘
12、手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护,用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
