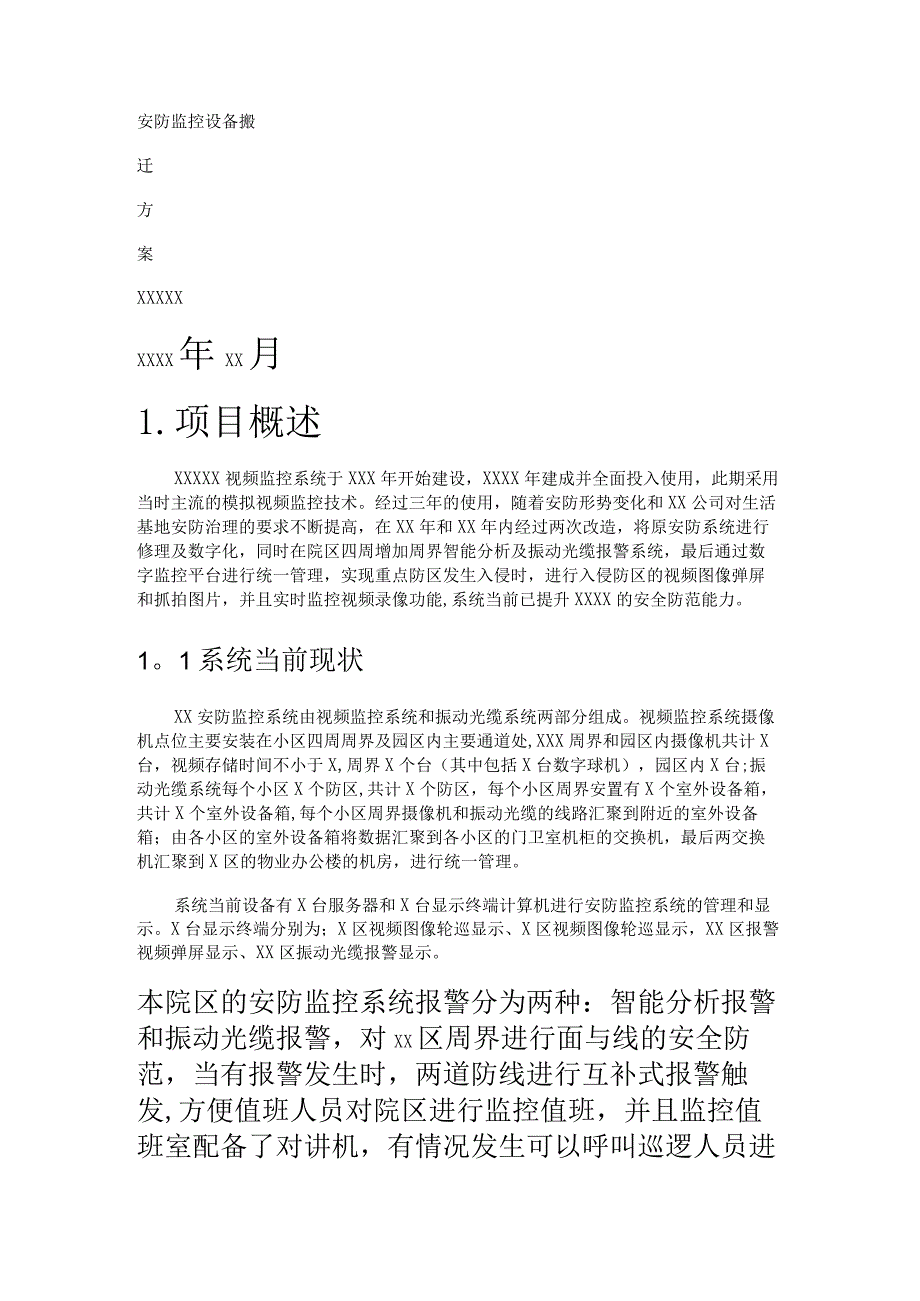

1、安防监控设备搬迁方案XXXXXXXXX年XX月1.项目概述XXXXX视频监控系统于XXX年开始建设，XXXX年建成并全面投入使用，此期采用当时主流的模拟视频监控技术。经过三年的使用，随着安防形势变化和XX公司对生活基地安防治理的要求不断提高，在XX年和XX年内经过两次改造，将原安防系统进行修理及数字化，同时在院区四周增加周界智能分析及振动光缆报警系统，最后通过数字监控平台进行统一管理，实现重点防区发生入侵时，进行入侵防区的视频图像弹屏和抓拍图片，并且实时监控视频录像功能,系统当前已提升XXXX的安全防范能力。1。1系统当前现状XX安防监控系统由视频监控系统和振动光缆系统两部分组成。视频监控系统
2、摄像机点位主要安装在小区四周周界及园区内主要通道处,XXX周界和园区内摄像机共计X台，视频存储时间不小于X,周界X个台（其中包括X台数字球机），园区内X台;振动光缆系统每个小区X个防区,共计X个防区，每个小区周界安置有X个室外设备箱，共计X个室外设备箱,每个小区周界摄像机和振动光缆的线路汇聚到附近的室外设备箱；由各小区的室外设备箱将数据汇聚到各小区的门卫室机柜的交换机，最后两交换机汇聚到X区的物业办公楼的机房，进行统一管理。系统当前设备有X台服务器和X台显示终端计算机进行安防监控系统的管理和显示。X台显示终端分别为；X区视频图像轮巡显示、X区视频图像轮巡显示，XX区报警视频弹屏显示、XX区振动

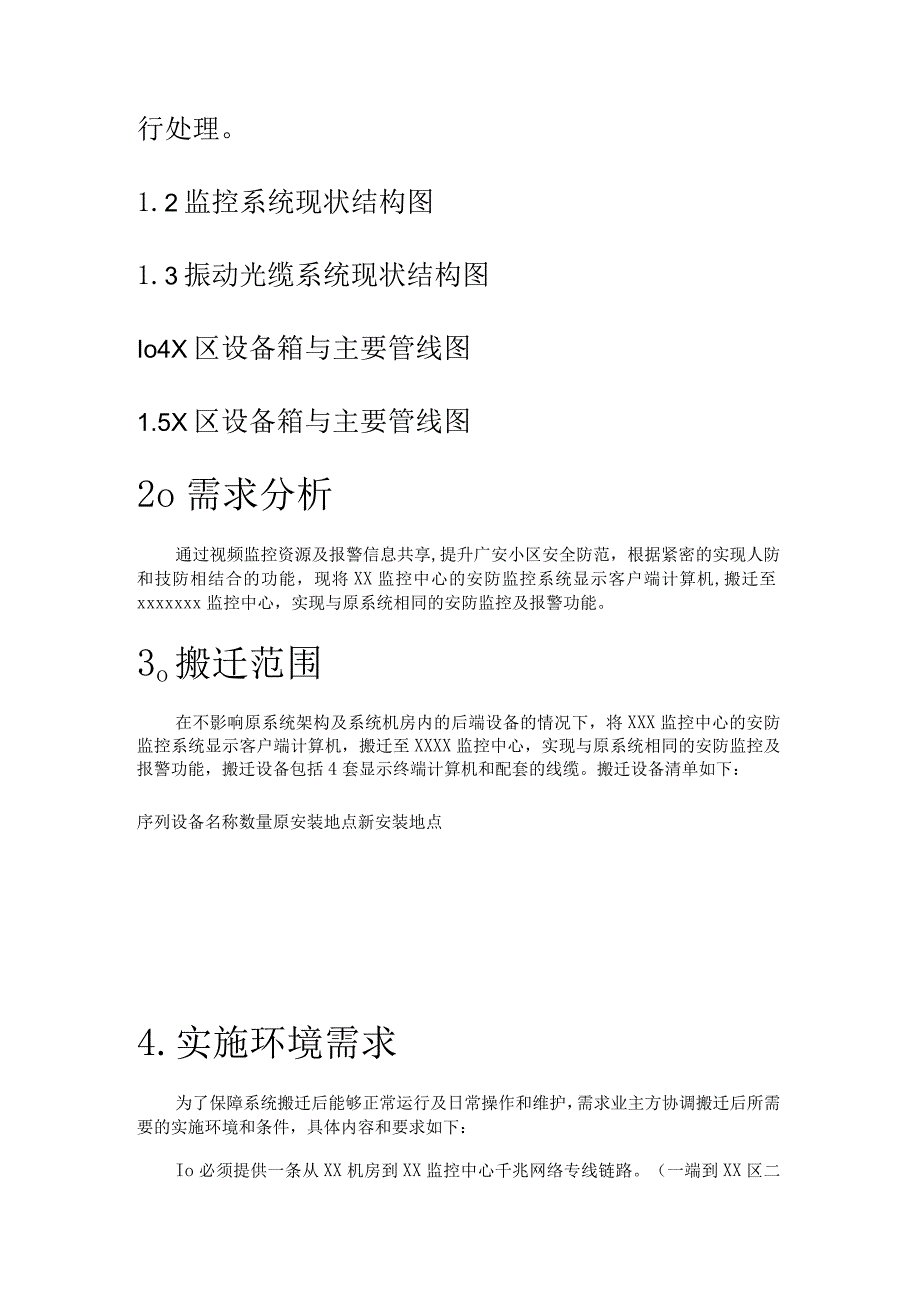

3、光缆报警显示。本院区的安防监控系统报警分为两种：智能分析报警和振动光缆报警，对XX区周界进行面与线的安全防范，当有报警发生时，两道防线进行互补式报警触发,方便值班人员对院区进行监控值班，并且监控值班室配备了对讲机，有情况发生可以呼叫巡逻人员进行处理。1.2监控系统现状结构图1.3振动光缆系统现状结构图Io4X区设备箱与主要管线图1.5X区设备箱与主要管线图2o需求分析通过视频监控资源及报警信息共享,提升广安小区安全防范，根据紧密的实现人防和技防相结合的功能，现将XX监控中心的安防监控系统显示客户端计算机,搬迁至xxxxxxx监控中心，实现与原系统相同的安防监控及报警功能。3o搬迁范围在不影响原
4、系统架构及系统机房内的后端设备的情况下，将XXX监控中心的安防监控系统显示客户端计算机，搬迁至XXXX监控中心，实现与原系统相同的安防监控及报警功能，搬迁设备包括4套显示终端计算机和配套的线缆。搬迁设备清单如下：序列设备名称数量原安装地点新安装地点4.实施环境需求为了保障系统搬迁后能够正常运行及日常操作和维护，需求业主方协调搬迁后所需要的实施环境和条件，具体内容和要求如下：Io必须提供一条从XX机房到XX监控中心千兆网络专线链路。（一端到XX区二层机房核心交换机那边,另一端到XX监控中心安装交换机的位置。）2.现场安装搬迁设备的详细位置，需要满足设备安装要求,并且干净清洁。3、搬迁后的设备供电

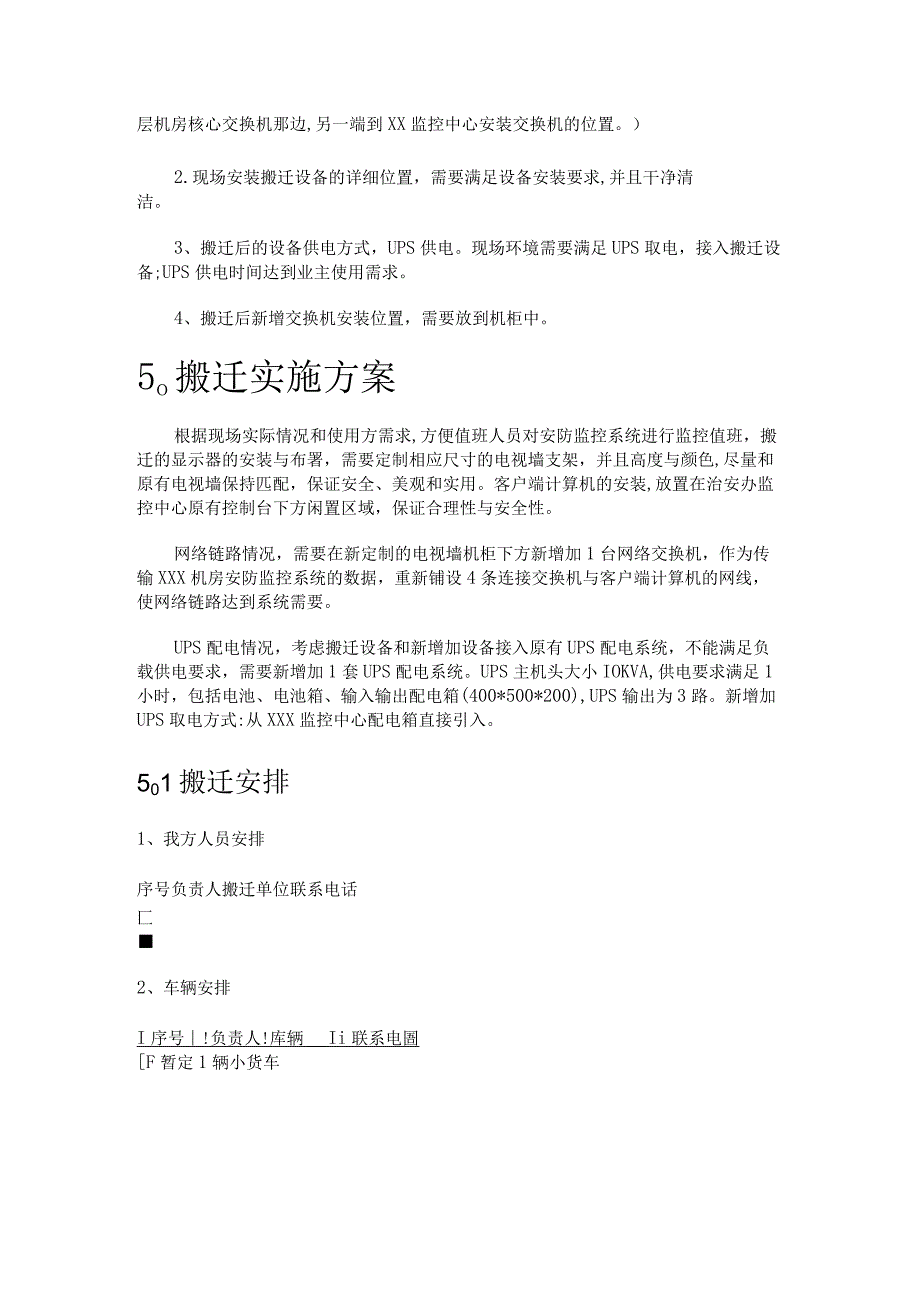

5、方式，UPS供电。现场环境需要满足UPS取电，接入搬迁设备;UPS供电时间达到业主使用需求。4、搬迁后新增交换机安装位置，需要放到机柜中。5o搬迁实施方案根据现场实际情况和使用方需求,方便值班人员对安防监控系统进行监控值班，搬迁的显示器的安装与布署，需要定制相应尺寸的电视墙支架，并且高度与颜色,尽量和原有电视墙保持匹配，保证安全、美观和实用。客户端计算机的安装,放置在治安办监控中心原有控制台下方闲置区域，保证合理性与安全性。网络链路情况，需要在新定制的电视墙机柜下方新增加1台网络交换机，作为传输XXX机房安防监控系统的数据，重新铺设4条连接交换机与客户端计算机的网线，使网络链路达到系统需要。U
6、PS配电情况，考虑搬迁设备和新增加设备接入原有UPS配电系统，不能满足负载供电要求，需要新增加1套UPS配电系统。UPS主机头大小IOKVA,供电要求满足1小时，包括电池、电池箱、输入输出配电箱(400*500*200),UPS输出为3路。新增加UPS取电方式:从XXX监控中心配电箱直接引入。501搬迁安排1、我方人员安排序号负责人搬迁单位联系电话匚2、车辆安排I序号!负责人!库辆Ii联系电圄F暂定1辆小货车5.2搬迁准备1、现场标记现场核定设备数量，并且对不同的设备做不同的标记，记录相应的IP地址，对连接设备的电源线及线缆做好线标，并记录在本上。2、双方工作划分甲方准备工作：对设备进行分类统
7、计并帮助协调相关资源。其中的设备包括DELL客户端、三星显示器等,我们对于监控中心目前涉及的设备统计，在搬迁之前给出相应的表格记录文档，确定相关的辅助设备配件等，同样需要有详细的记录文档.-1乙方准备工作：1）准备搬迁过程所需要的设备和工具；2）人员到位，确定人员及分配任务；3）核对搬迁设备；4）确认设备的布局和连接情况；5）确定设备的搬迁负责人以及负责人的联系方式，保证在搬迁的过程中统一指挥管理；6）确定设备的数量，设备的型号，服务器的配置等，这是一个非常必要的工作,并且在搬动设备之前必需有详细的表格记录；7）确定相关的辅助设备配件；8）确定各客户端的IP情况。双方合作准备工作：D全系统联调
8、（需甲方配合），双方合作共同完成整体搬迁后的全系统的联调及显示；2）技术方案落实，核实技术方案,明确分工；3）应急预案落实，做好应急预案准备，包括备品、备件，数据备份等；4）项目搬迁验收，根据合同中规定的验收标准,完成项目的验收工作。5o3搬迁操作流程1、搬迁环境现场检查首先要保证有XX机房到XX监控中心的网络链路，链路必须是千兆的链路；其次落实搬迁设备摆放位置是否合适,设备放置的尺寸.2、设备标记在设备关机之前对设备进行标记，包括客户端显示器的设备信息、设备名称、IP地址、应用名称，设备电源线、网线、HDMl线等信息用标签进行标记，保证搬迁后设备的正确连接，提高设备安装效率。3、设备健康检查
9、对客户端、显示器等设备和线路进行设备健康检查。4、备品确认客户端、显示器等监控室内的设备提前备件，如果在设备搬迁某个环节，设备出现问题时，随时有备件可以更换上，不妨碍系统正常运行。5、设备停机设备的关机顺序：客户端一显示器；设备的开机顺序:显示器一客户端。正常停止客户端的应用软件，确认完成后，关闭操作系统；正常显示器的电源，确认关闭.6、设备重启确认客户端系统及应用软件可以正常启动,显示器可以正常启动。7、设备下电客户端及显示器设备按顺序下电、关机、拔下电源线缆。8、连接线缆整理拔下客户端主机与显示器的连接线缆，将同型号的客户端连接线缆进行捆绑，整理。9、设备下架在设备关闭后，首先确认所有设备
10、和连接线是否标记；根据设备情况确认是否需要下架，在下架过程中，要轻拿轻放，保证设备不倾斜，不倒置，避免由于设备下架而导致设备硬件损坏；对设备导轨进行标记;整理好导轨、电源线、HDMl线、网线等设备配件，并做好记录文档.10、设备保护由搬运人员对设备进行专业包装保护，确保设备搬运过程的安全11、设备搬运设备搬运由专业搬运人员负责；搬运人员必须使用合理的搬运工具对设备进行搬迁,在搬迁过程中，工程师和搬运人员要规划好搬迁路线,避免设备磕碰，零件脱落等影响设备运行的情况发生，保证设备安全到达目标监控室；在整个搬运过程中，必须指派至少一位专业工程师对搬运过程进行监督、指导,如发生紧急情况,工程师应急时处
11、理，并及时汇报给项目经理。12、设备上架安装连接每台设备抵达目的监控室后,对设备进行检查和安装，保证搬迁速度和效率；检查设备外观是否完好，是否具备安装条件；根据监控室规划安装设备滑轨，保证设备位置的正确性；按照设备自身情况，将设备上架，上架过程中，要轻拿轻放，避免设备损伤；按照事先规划,进行设备连接，包括网线、HDMl线、电源线等，整个过程要有两名工程师协作进行,一人操作，一人监督，一定确保所有设备的连接正确，并符合相关规范、标准。13设备加电设备完成安装后，确认监控室UPS符合设备电源要求后，进行设备上电操作，完成后进行硬件健康检查；设备加电的过程，要按开机顺序一步步开启每一个设备的电源。1
12、4、设备开机和工作站操作系统启动设备加电自检完成后，启动设备的操作系统，待正常启动结束进行操作系统检查，系统如果有问题,及时解决.5 .4系统调试搬迁设备和新增设备安装完成，客户端与显示器正常运行后，检查各客户端操作系统正常启动，启动安防监控系统和振动光缆报警系统,对搬迁的各设备系统进行整体联调，检查各设备系统运行情况,系统全部节点正常上线，如果有问题,及时解决处理，并形成调试运行记录文档.6 .搬迁后的培训计划6.1 培训概述整体系统按照两类用户进行培训I,第一类为系统维护管理操作培训，主是对系统管理员进行使用、维护、保养及简单故障应急处理方面的培训；第二类为普通操作人员培训，主要是值班人员
13、的日常操做培训.6o2培训目标通过本次培训使系统管理人员和值班人员，达到日常工作范围所需的基本操作和管理.6o3培训材料根据项目需求，培训分值班人员培训文档和系统管理平台软件操作文档，分为PPT材料和DOC格式的材料。6o4培训时间为保证业主能够很好的顺利的使用这套系统，培训主要针对系统的简单管理和值班使用进行培训，具体时间和培训人员数量根据业主实际情况而定。6.5培训方式采用集中培训，先讲解后演示方式。先介绍系统的结构及基本组成原理，后结合设备分解系统操作流程和各方面的设置，以及设备的简单检测及维护。6o6培训地点XXXX安防监控中心。6.7培训内容为了保障培训内容达到培训的目标，整体项目培训按理论和操作两部分进行现场培训。理论培训1.系统结构；2 .系统组成；3 .系统故障处理;操作培训1 .系统安装部署；2 .系统用户权限设置；3 .系统功能模块操作；4 .系统功能模块配置；5 .系统故障排除；6 .系统日常维护；7 .紧急情况处理.7 .搬迁后的移交和验收1、移交搬迁后的系统实现与原系统相同的安防监控及报警功能,满足值班人员监控值班的需要，并对搬迁安装调试过程中,形成的文档资料一并移交给业主使用方，我方留存一份。2、验收配合业主使用方一起对项目搬迁进行验收，双方人员签写验收报告,对项目进行交接，上交相关文档资料.8 .搬迁费用估算详细看附件
