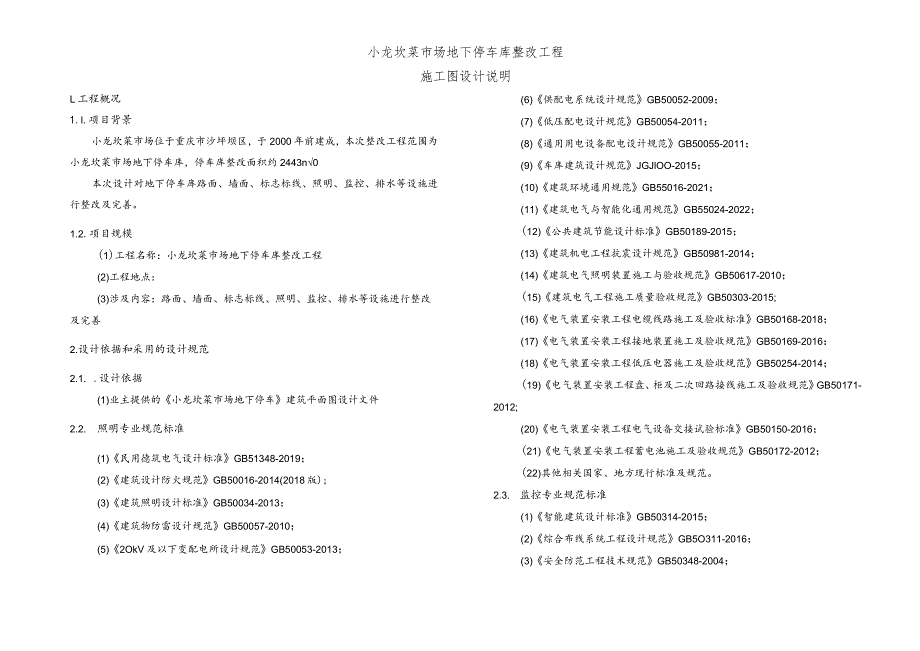

1、小龙坎菜市场地下停车库整改工程施工图设计说明L工程概况1.l.项目背景小龙坎菜市场位于重庆市沙坪坝区，于2000年前建成，本次整改工程范围为小龙坎菜市场地下停车库，停车库整改面积约2443n0本次设计对地下停车库路面、墙面、标志标线、照明、监控、排水等设施进行整改及完善。1.2.项目规模(1)工程名称：小龙坎菜市场地下停车库整改工程(2)工程地点：(3)涉及内容：路面、墙面、标志标线、照明、监控、排水等设施进行整改及完善2.设计依据和采用的设计规范2.1. .设计依据(1)业主提供的小龙坎菜市场地下停车建筑平面图设计文件2.2. 照明专业规范标准(1)民用德筑电气设计标准GB51348-201
2、9；(2)建筑设计防火规范GB50016-2014(2018版);(3)建筑照明设计标准GB50034-2013；(4)建筑物防雷设计规范GB50057-2010；(5)2OkV及以下变配电所设计规范GB50053-2013；(6)供配电系统设计规范GB50052-2009；(7)低压配电设计规范GB50054-2011；(8)通用用电设备配电设计规范GB50055-2011；(9)车库建筑设计规范JGJlOO-2015；(10)建筑环境通用规范GB55016-2021；(11)建筑电气与智能化通用规范GB55024-2022；(12)公共建筑节能设计标准GB50189-2015；(13)建筑
3、机电工程抗震设计规范GB50981-2014；(14)建筑电气照明装置施工与验收规范GB50617-2010；(15)建筑电气工程施工质量验收规范GB50303-2015;(16)电气装置安装工程电缆线路施工及验收标准GB50168-2018；(17)电气装置安装工程接地装置施工及验收规范GB50169-2016：(18)电气装置安装工程低压电器施工及验收规范GB50254-2014；(19)电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-2012;(20)电气装置安装工程电气设备交接试验标准GB50150-2016；(21)电气装置安装工程蓄电池施工及验收规范GB50172
4、-2012；(22)其他相关国家、地方现行标准及规范。2.3. 监控专业规范标准(1)智能建筑设计标准GB50314-2015；(2)综合布线系统工程设计规范GB5O311-2016；(3)安全防范工程技术规范GB50348-2004；I第2页I共7页壁装。3.1.3.照明配电系统(1)光源选择：灯具光源采用LED光源，防护等级IP54,色温4500K,其显色指数要求280,并须配置恒流驱动器。(2)照明支线采用2.5m无卤低烟阻燃铜芯导线，于金属线槽内敷设。照明配电箱进线采用6mm?无卤低烟阻燃铜芯导线，穿SC32管沿墙明敷。(3)照明灯具安装于照明供电金属线槽底部，距地2.5m。(4)主要
5、场所照明照度值及照明功率密度值见下表：房间名称设计照度值IX计算照度值IX功率密度目标值W/n?功率密度计算值WI112行车道5070.4621.03停车位3037.951.80.533.1.4.防雷及接地系统要求(1)防雷本工程照明配电箱中设置二级电涌保护器。(2)接地系统(1)本工程采用TN-S制接地系统，PE接地线由地下停车库低压主电源直接引出。(2)线路敷设用的金属桥架、金属线槽及其支架和引入或引出电缆、电线的金属导管应可靠接地，并在全长不少于2处与接地干线(PE)可靠连接。3.1.5.电气节能(1)严格按照明设计标准中各类场所照度值的要求计算照明灯具用量，并核算建筑中各类场所照明灯具

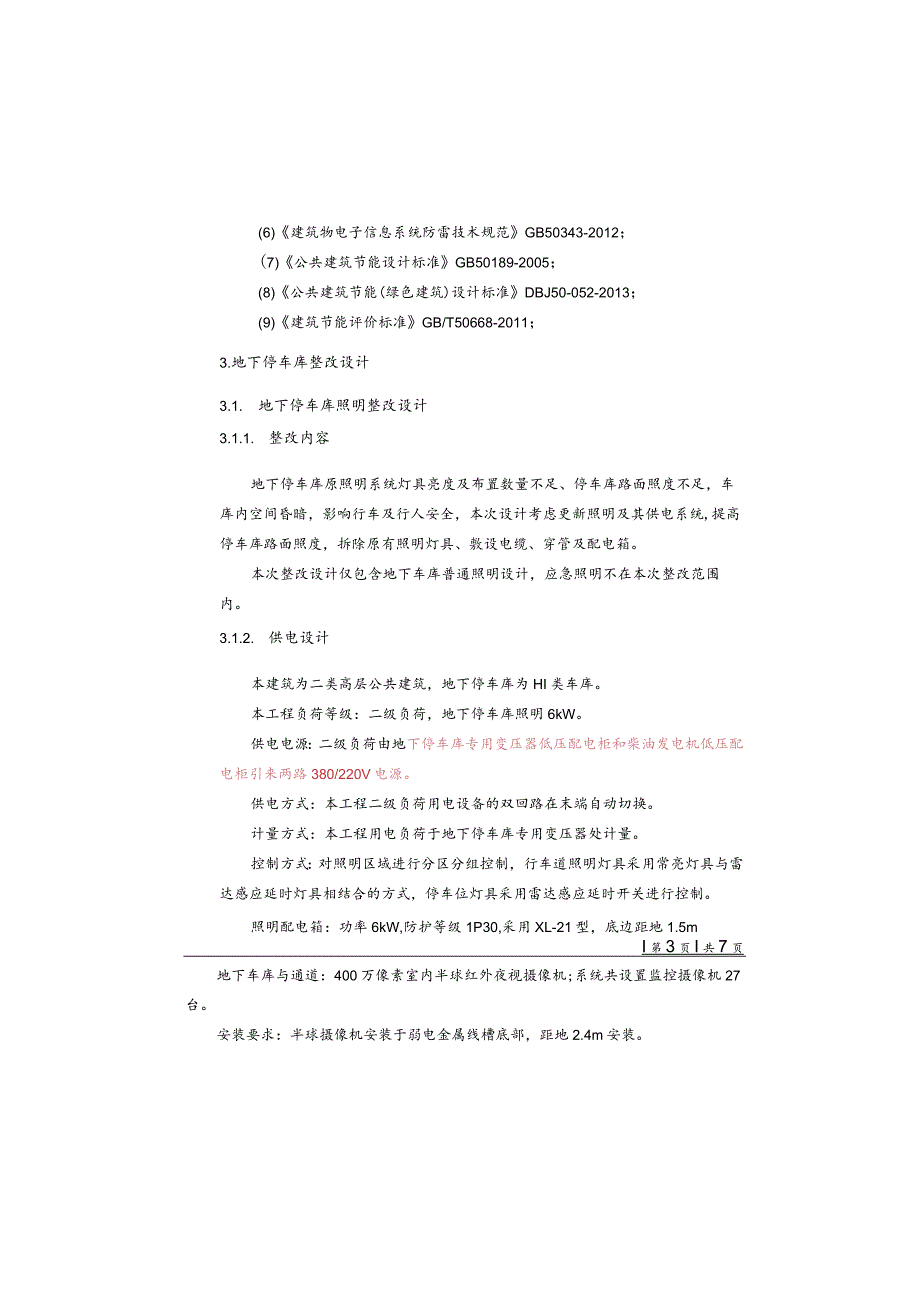

6、安装功率，使照明功率密度值符合照明设计标准规定。(2)选用节能型照明光源和高效照明灯具，选用T8系列LED灯，显色指数要求不小于80,灯具光效至IooLM/W。(4)视频安防监控系统工程技术规范GB50395-2007；(5)安全防范工程程序与要求GAn75-1994；(6)建筑物电子信息系统防雷技术规范GB50343-2012；(7)公共建筑节能设计标准GB50189-2005；(8)公共建筑节能(绿色建筑)设计标准DBJ50-052-2013；(9)建筑节能评价标准GB/T50668-2011；3.地下停车库整改设计3.1. 地下停车库照明整改设计3.1.1. 整改内容地下停车库原照明系统
7、灯具亮度及布置数量不足、停车库路面照度不足，车库内空间昏暗，影响行车及行人安全，本次设计考虑更新照明及其供电系统,提高停车库路面照度，拆除原有照明灯具、敷设电缆、穿管及配电箱。本次整改设计仅包含地下车库普通照明设计，应急照明不在本次整改范围内。3.1.2. 供电设计本建筑为二类高层公共建筑，地下停车库为HI类车库。本工程负荷等级：二级负荷，地下停车库照明6kW。供电电源：二级负荷由地下停车库专用变压器低压配电柜和柴油发电机低压配电柜引来两路380/220V电源。供电方式：本工程二级负荷用电设备的双回路在末端自动切换。计量方式：本工程用电负荷于地下停车库专用变压器处计量。控制方式：对照明区域进行
8、分区分组控制，行车道照明灯具采用常亮灯具与雷达感应延时灯具相结合的方式，停车位灯具采用雷达感应延时开关进行控制。照明配电箱：功率6kW,防护等级1P30,采用XL-21型，底边距地1.5mI第3页I共7页地下车库与通道：400万像素室内半球红外夜视摄像机;系统共设置监控摄像机27台。安装要求：半球摄像机安装于弱电金属线槽底部，距地2.4m安装。摄像机参数基本要求:最低照度0.5LX0转为黑白模式时，最低照度0.05LXo线缆及敷设路径：采用六类非屏蔽双绞线UTPCat6,金属线槽内敷设，金属线槽底部距地2.4m安装。监控室在地下停车库入口处消防控制室内。视频存储：采用服务器进行流媒体的存储、分
9、发、控制管理，应用数字视频存储阵列进行监控图像存储，支持各路视频原画质录像存储、调用，录像时间不少于20天。系统要求：数字视频网络虚拟交换/切换模式系统应具有系统信息存储功能，在供电中断或关机后，对所有编程信息和时间信息均应保持。监视图像信息和声音信息应具有原始完整性，系统记录的图像信息应包含图像编号/地址、记录时的时间和日期。33停车库排水系统整改设计3.3.1. 更换雨水篦子根据现场踏勘，地下停车库雨水篦子采用混凝土制品，出现多处破损，本次整改更换停车场路面雨水篦子为球磨铸铁雨水篦子，底座与差子一体式，可开启，承重能力为C250。注意施工时，雨水篦子顶部与停车场路面齐平。雨水篦子尺寸宽*长
10、(46*50)总计410套，雨水篦子尺寸宽*长(30*50)总计40套，雨水井盖宽*长(100*100)总计5套。拆除工程量：混凝土雨水篦子尺寸宽*长(46*50)总计410套，混凝土雨水篦子尺寸宽*长(30*50)总计40套，混凝土雨水井盖宽*长(100*100)总计5套。(注：尺寸为Cm)3.3.2. 解决集水井、排水沟堵塞(1)集水井及排水沟进行人工清掏，清掏体积总计为36n.（3）车库照明灯具采用雷达感应开关，无人/车停留时自动灭灯，节约电能。3.3.3. 机电抗震措施（1）内径不小于60mm的电气配管应进行抗震设防，与混凝土、钢结构、木结构等须采取可靠的锚固形式。（2）配电箱（柜）的
11、安装螺栓或焊接强度应满足抗宸要求：（3）靠墙安装的配电柜底部安装应牢固。当底部安袋螺栓或焊接强度不够时，应将底部与墙壁进行连接；（4）壁式安装的配电箱与墙壁之间应采取金属膨胀螺栓连接；（5）配电箱（柜）内的元器件应考虑与支承结构间的相互作用，元器件之间采用软连接，接线处应做防震处理；（6）配电箱（柜）面上的仪表应与柜体组装牢固。（7）缆线穿管敷设时宜采用弹性和延性较好的管材。（8）引入要筑物的电气管路敷设时应在进口处采用挠性线管或采取其他抗震措施，进户套管与引入（9）管之间的间隙应采用柔性防腐、防火材料密封。1.1.2. 系统整改设计1.1.3. 内容原地下停车库监控系统设备老旧，部分监控设备
12、采用黑白摄像机，本次整改将拆除原有摄像机、敷设线缆、穿管，更新监控摄像设备、交换机、网络硬盘录像机、监控线缆及敷设路径。3.2.2. 视叛安防监控系统系统设计选型：视频监控系统采用IP数字监控系统。系统组成：由前端摄像机、TCP/IP传输网络、显示控制设备、存储设备等组成。监控摄像机设置：I第4页I共7页换工作，互为备用，当水位高出报警水位IoOmm时备用泵自投）。根据图集小型潜水排污泵选用及安装（08S0305）进行选型，型号为Flygt-N3102-SH255（水泵工作流量845h,扬程IOm,电功率5kW）,潜水泵外形尺寸及参数详图集第14页。潜水泵安装参照图集第36页潜水排污泵室外安装
13、（阀门设于污水井内），做法详见第3643、4748页。因集水坑为现状集水坑，具体安装潜水泵时可根据现场条件进行调整。其中hl开泵水位取0.5m。提升泵用电负荷等级为二级普通负荷。污水集水坑需设置排气管，高空排放；在检查口处设置防坠落网，并在集水坑四周设置警示线，保证无安全隐患。因现场条件限制，潜水泵排出管道选用聚氨酯软管DN150,沿地下停车场排水沟放置，出口位置为停车场人口处横截沟内，横截沟与市政雨水管网相连。工程量：拆除现状潜水泵1套，拆除现状控制箱1套，拆除控制箱进线管及电缆200m（施工图阶段暂按照SC50,YJY-0.6lkV-5*16计量，具体以现场实际为准），拆除排水软管120m
14、（暂按聚氨酯软管、管径110计量，具体以现场实际为准）。新建潜水泵2套，型号为Flygt-N3102-SH255（水泵工作流量84.5m,扬程10m,电功率5kW）,安装做法详见图集小型潜水排污泵选用及安装（08S0305）第3643、4748页。新增聚氨酯排水软管DN150长度120m。3.3.6. 水泵配电潜水泵为二级普通负荷。潜水泵泵机功率5kW,一用一备，其他控制设备及照明合计IkW。水泵采用直接启动方式。设置一台水泵配电箱API,装机容量IlkW,运行容量6kW。电源一路由地下停车箱变引来380V市电（具体出线回路由产权单位确定）。一路由地下停车场柴油发电机低压配电回路提供。进线电缆
