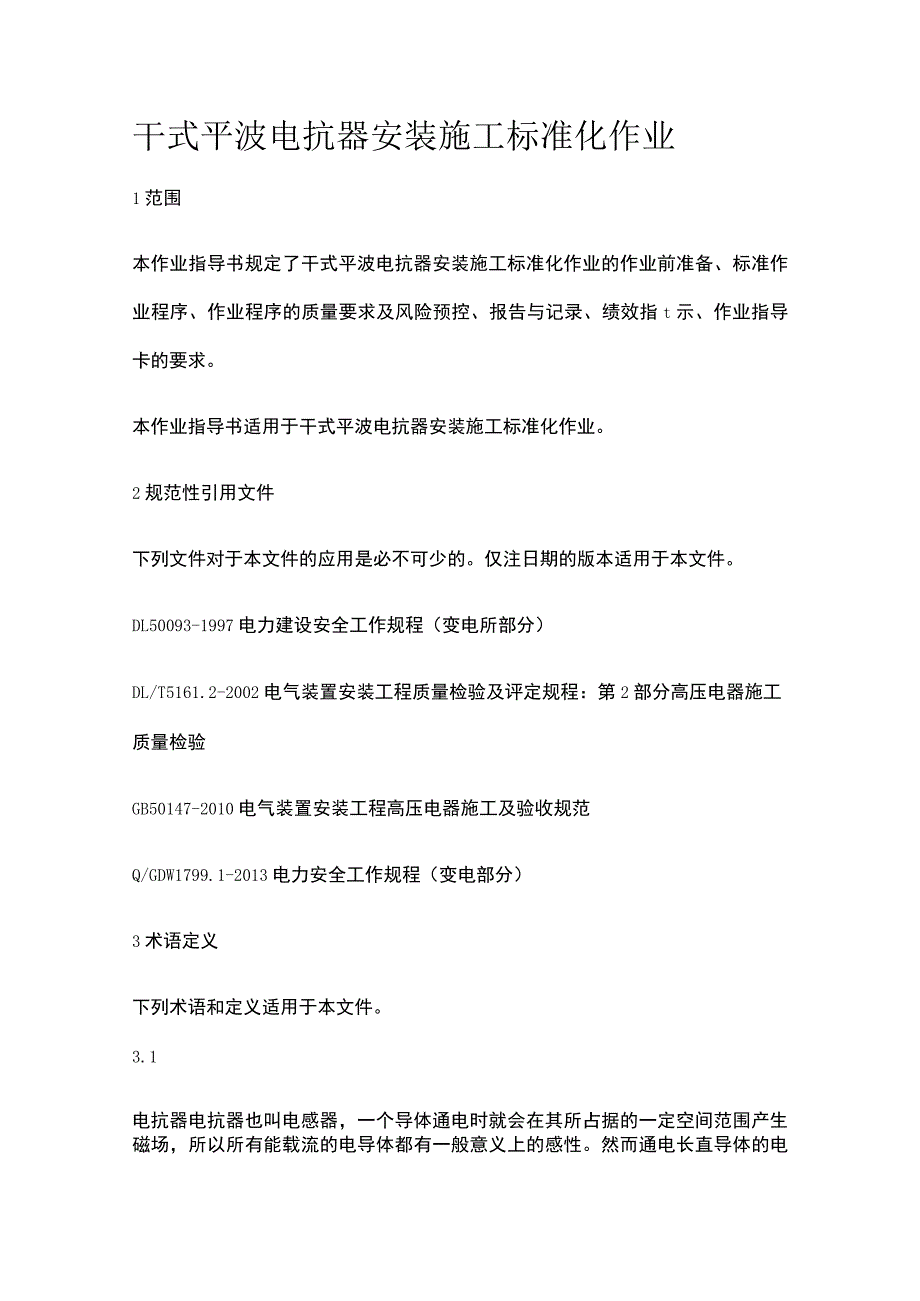

1、干式平波电抗器安装施工标准化作业1范围本作业指导书规定了干式平波电抗器安装施工标准化作业的作业前准备、标准作业程序、作业程序的质量要求及风险预控、报告与记录、绩效指t示、作业指导卡的要求。本作业指导书适用于干式平波电抗器安装施工标准化作业。2规范性引用文件下列文件对于本文件的应用是必不可少的。仅注日期的版本适用于本文件。DL50093-1997电力建设安全工作规程（变电所部分）DL/T5161.2-2002电气装置安装工程质量检验及评定规程：第2部分高压电器施工质量检验GB50147-2010电气装置安装工程高压电器施工及验收规范Q/GDW1799.1-2013电力安全工作规程（变电部分）3术

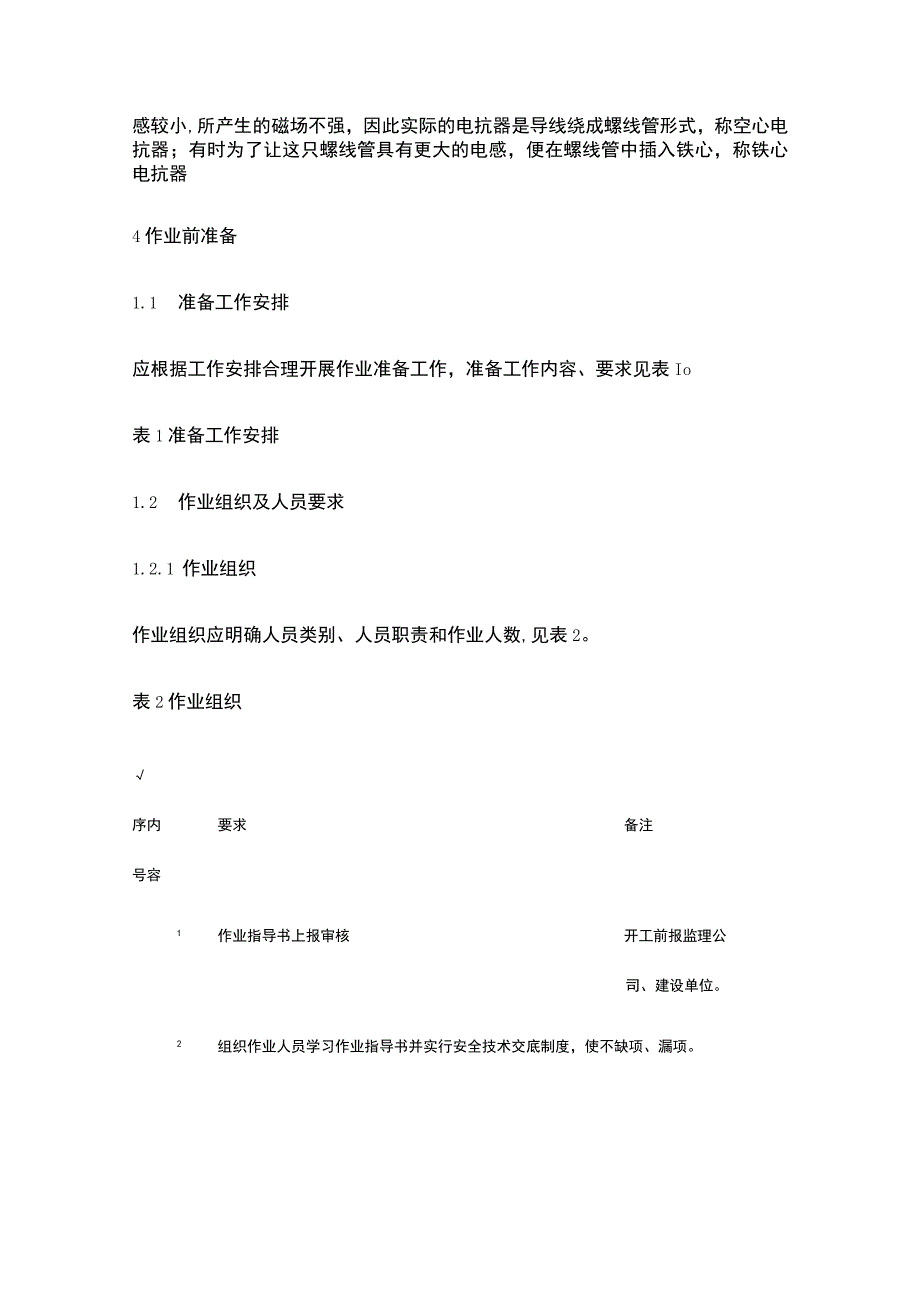

2、语定义下列术语和定义适用于本文件。3.1电抗器电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。然而通电长直导体的电感较小,所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器4作业前准备1.1 准备工作安排应根据工作安排合理开展作业准备工作，准备工作内容、要求见表Io表1准备工作安排1.2 作业组织及人员要求1.2.1 作业组织作业组织应明确人员类别、人员职责和作业人数,见表2。表2作业组织序内要求备注号容1 作业指导书上报审核开工前报监理公

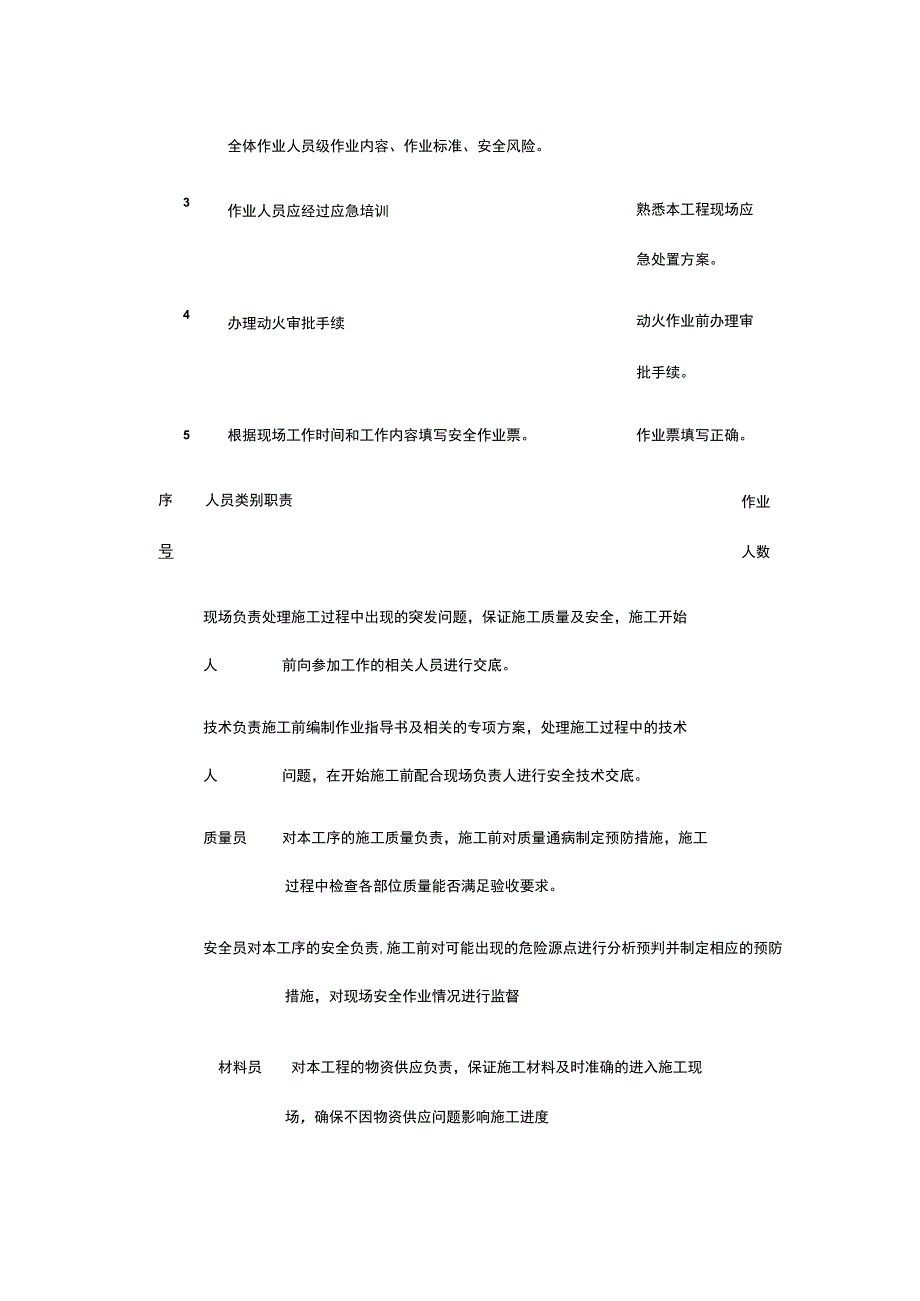

3、司、建设单位。2 组织作业人员学习作业指导书并实行安全技术交底制度，使不缺项、漏项。全体作业人员级作业内容、作业标准、安全风险。3作业人员应经过应急培训熟悉本工程现场应急处置方案。4办理动火审批手续动火作业前办理审批手续。5根据现场工作时间和工作内容填写安全作业票。作业票填写正确。作业人数序人员类别职责号现场负责处理施工过程中出现的突发问题，保证施工质量及安全，施工开始人前向参加工作的相关人员进行交底。技术负责施工前编制作业指导书及相关的专项方案，处理施工过程中的技术人问题，在开始施工前配合现场负责人进行安全技术交底。质量员对本工序的施工质量负责，施工前对质量通病制定预防措施，施工过程中检查各
4、部位质量能否满足验收要求。安全员对本工序的安全负责,施工前对可能出现的危险源点进行分析预判并制定相应的预防措施，对现场安全作业情况进行监督材料员对本工程的物资供应负责，保证施工材料及时准确的进入施工现场，确保不因物资供应问题影响施工进度6 资料员对施工资料进行收集整理，负责档案移交7 变电一次调试施工机械、负责技术性强的工作并对普通工工作进行监护和指安装工导。8 普通工运输、摆放工器具及材料，在变电一次安装工指导下进行技术性不强的辅助工作。1.2.2人员要求人员要求应明确作业人员的精神状态，作业人员的资格包括作业技能、安全资质和特殊工种资质等要求,见表3。表3人员要求序内容备号注1 现场工作人
5、员的身体状况、精神状态良好，个人工作服及安全用具齐全。2 作业辅助人员（外来）必须为经安全考核通过的人员，并对其进行安全措施、作业范围、安全注意事项等方面交底后方可参加工作。3 特殊工种必须持有效证件上岗。4 所有作业人员必须具备必要的电气知识，掌握本专业作业技能及国家电网公司电力安全工作规程的相关知识，并经考试合格。各专业负责人需具备相关部门颁发的从业资格证13备品备件与材料应明确作业用备品备件与材料的名称、型号及规格、单位和数量等，见表40表4备品备件与材料V序号名称型号及规格单位数量备注1SF6瓶2防尘棚组3铜排米4控制电缆米5防尘服套6塑料手套双1.4工器具与仪器仪表工器具与仪器仪表应
6、包括施工机具、专用工具、常用工器具、防护器具、仪器仪表、电源设施及消防器材等，见表5表5工器具与仪器仪表V序号名称型号及规格单位数量备注1吊车12吨台12真空泵4.5kW台13SF6充气装置套14SF6气瓶支25吸尘器0.5kW台16台钻0.5kW台17台虎钳5时台28钢卷尺2m个49钳子8时把510扳子1011把511砂轮机0.5kW台112温湿度计个113SF6回收装置个114颗粒度检测仪可测颗粒度05微米个115力矩扳手个116气体检漏仪个117水分测量仪个11.5技术资料技术资料应包括现场使用的图纸、出厂说明书、检修（试验）记录、客户基本信息、设备信息等，见表6,技术资料见附录Ao表6
7、技术资料V序号名称备注1 国家电网公司输变电工程工艺标准库（2012版）2 本工程电气设计施工图3 GIS安装技术方案及管控记录卡4 设备厂家技术资料5 厂家作旧旨导书1.6作业前设备设施状态作业前应了解设备设施状态,包括设备状态、存在的问题及检验报告等,见表7o表7作业前设备设施状态V序号作业前设备设施状态1土建基础交付电气专业，并复核。z具备组合电器施工场地，材料进场并报审完毕。3 SF6气体须经检验合格。4 施工人员、设备厂家到南到位。1.7安全管控与风险预控1.7.1 安全管控安全措施应明确作业活动中安全控制措施及相关要求，见表80表8安全管控V序安全管控号1本体安装可能发生起重伤害、
8、物体打击：（1）吊装过程中设专人指挥，指挥人员应站在能观察到整个作业范围及吊车司机和司索人员位置，对于任何工作人员发出紧急信号，及时停止吊装作业。（2）作业人员不得站在吊件和吊车臂活动范围内的下方。（3）使用尼龙或有保护的钢丝绳套，悬挂在专用吊点处进行吊装。（4）吊装物应设溜绳，距就位点的正上方200300mm稳定后，作业人员方可进入作业点。1.7.2风险预控对标准作业程序各环节应进行风险分析，制定预防控制措施，见第6章。1.8定置图及围栏图（可选）5作业流程图应根据作业活动的顺序、工艺以及作业环境，将作业的全过程优化为最佳的作业Jl质序,形成标准作业程序，见图Ie图1干式平波电抗器安装施工标
9、准化作业6作业程序与作业规范（标准）应按照标准作业程序，明确作业程序、责任人、质量要求及风险预控，见表Io表1作业程序的质量要求及风险预控质量要求风 预演施险描述V序作业责号程序任人电抗现设备相间中心距离的误差：IlokV及以下器1.保持安装环境的器绝场不应大于IOmm,IlOkV及以上不应大于身潮湿度，尽量减少暴缘支负20mm本体基础应在同一水平线上。受露时间。架及责潮附件人检查V序作业责质量要求风预控措施号程序任险人描述施工1.机具安设工作必须不少于两人，2.吊触L作业人员要按照池次装机具接地电阻值测量并验证应有的绝电规程规范作业，杜绝就位安缘电阻值,防止绝缘不良伤人。3.测量违章施工装并
10、验证所取用电源的电压数值，应符合设工备的额定电压，防止过电压伤害。绝缘一子支次柱平安台安装装工电抗一器附次件地安面组装装工电抗 一电抗器的安装，应符合下列要求：（1）吊L设备吊装就位时，号程序任险人描述器整次电抗器相间距离的误差：11OkV及以下不装严禁将手伸到设备底体吊安应大于IOmm,IlOkV及以上不应大于作座下方，防止设备意装装20mm；相间连杆应在同一水平线上。业外下落轧伤手部。工(2)支柱绝缘子应垂直于底座平面(V2.两人或两人以上型电抗器除外)，且连接牢固；同一绝缘协同工作时，必、须及子柱的各绝缘子中心线应在同一垂直线时作好呼应，防止作上；同相各绝缘子柱的中心线应在同一垂业中操作
11、失误引起对直平面内。人体的机械伤害。(3)电抗器的各支柱绝缘子间应连接牢3.在设备高处作业固；安装时可用金属垫片校正其水平或垂点移动要缓慢，先用直偏差，使触头相互对准、接触良好；其手攀扶住固定可靠部缝隙应用腻子抹平后涂以油漆。位，看准落脚位置再(4)油漆应完整、相色标志正确、接地迈步移动。良好。避雷一器安次装安程序检查从上到下认真完整检查并清理,不遗留材并除料和工器具。7报告与记录作业过程中形成的报告与记录，见表2。作业中引用或产生的报告与记录的表单样例，见附录Be表2报告与记录序号编号名称填写部门保存地点1BD-GWJJB-097电抗器安装记录施工单位施工单位8绩效指标8.1 作业步骤指标作业步骤指标，见表3o表3作业步骤指标序作业步骤指标编号指标名称计算公式责号任人1电抗器绝缘KPI-GWJJB-179设备相间IlOkV及以下不应大于IOmm,IlOkV及支架及附件中心距离以上不应大于20mm检杳的误差2电抗器整体KPI-GWJJB-102电抗器相IlOkV及以下不应大于IOmm,IlOkV及吊装间距离的以上不应大于20mm；相间连杆应在同误差一水平线上。8.2 作业结果指标作业结果指标,见表4o表4作业结果指标序指标编号指标名称计算公式责任号人Kpi-GWJJB-IOI电抗器安装电抗器安装到位，满足要求，电抗器试验合格指标编号指标名称计算公式责任合格率率满足规程规范要求
