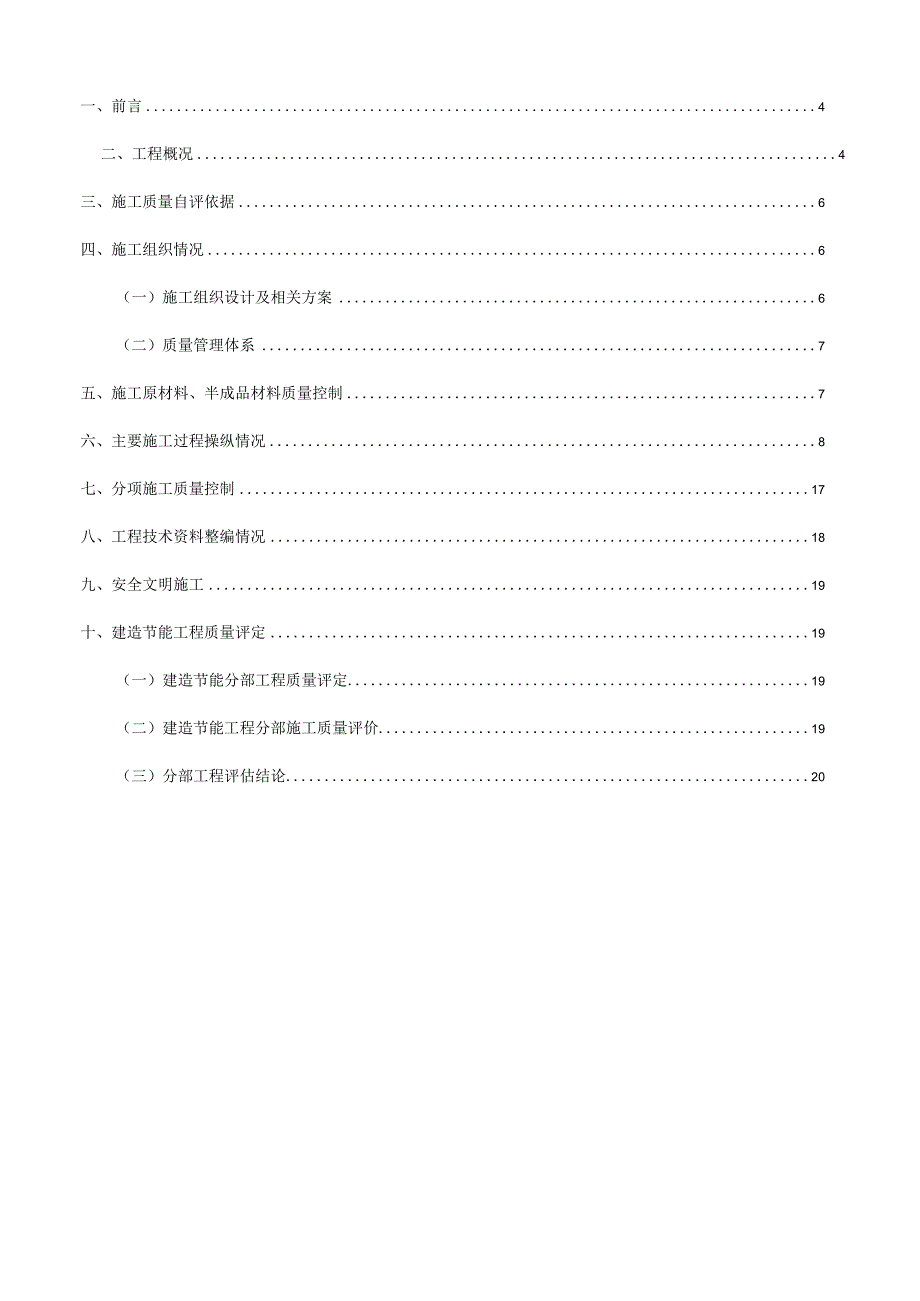

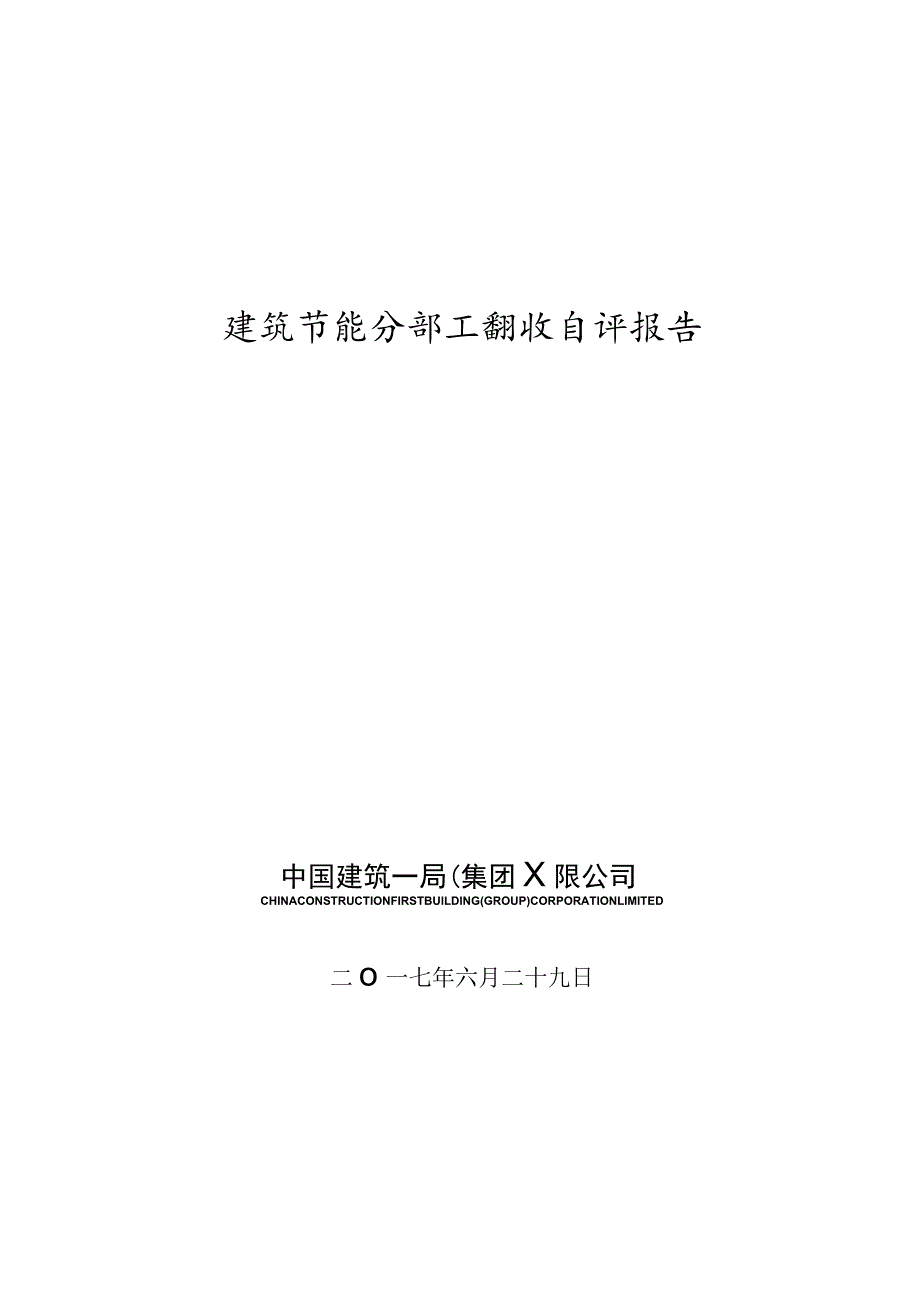

1、建筑节能分部工翻收自评报告中国建筑一局(集团X限公司CHINACONSTRUCTIONFIRSTBUlLDlNG(GROUP)CORPORATIONLIMITED二o一七年六月二十九日中国延安圣地河谷文化旅游中心区金延安板块钟鼓楼工程建造节能分部验收自评报告编制人：审核：审批：施工单位：中国建造一局（集团）有限公司编制日期：2022年6月29日一、前言4二、工程概况4三、施工质量自评依据6四、施工组织情况6（一）施工组织设计及相关方案6（二）质量管理体系7五、施工原材料、半成品材料质量控制7六、主要施工过程操纵情况8七、分项施工质量控制17八、工程技术资料整编情况18九、安全文明施工19十、建

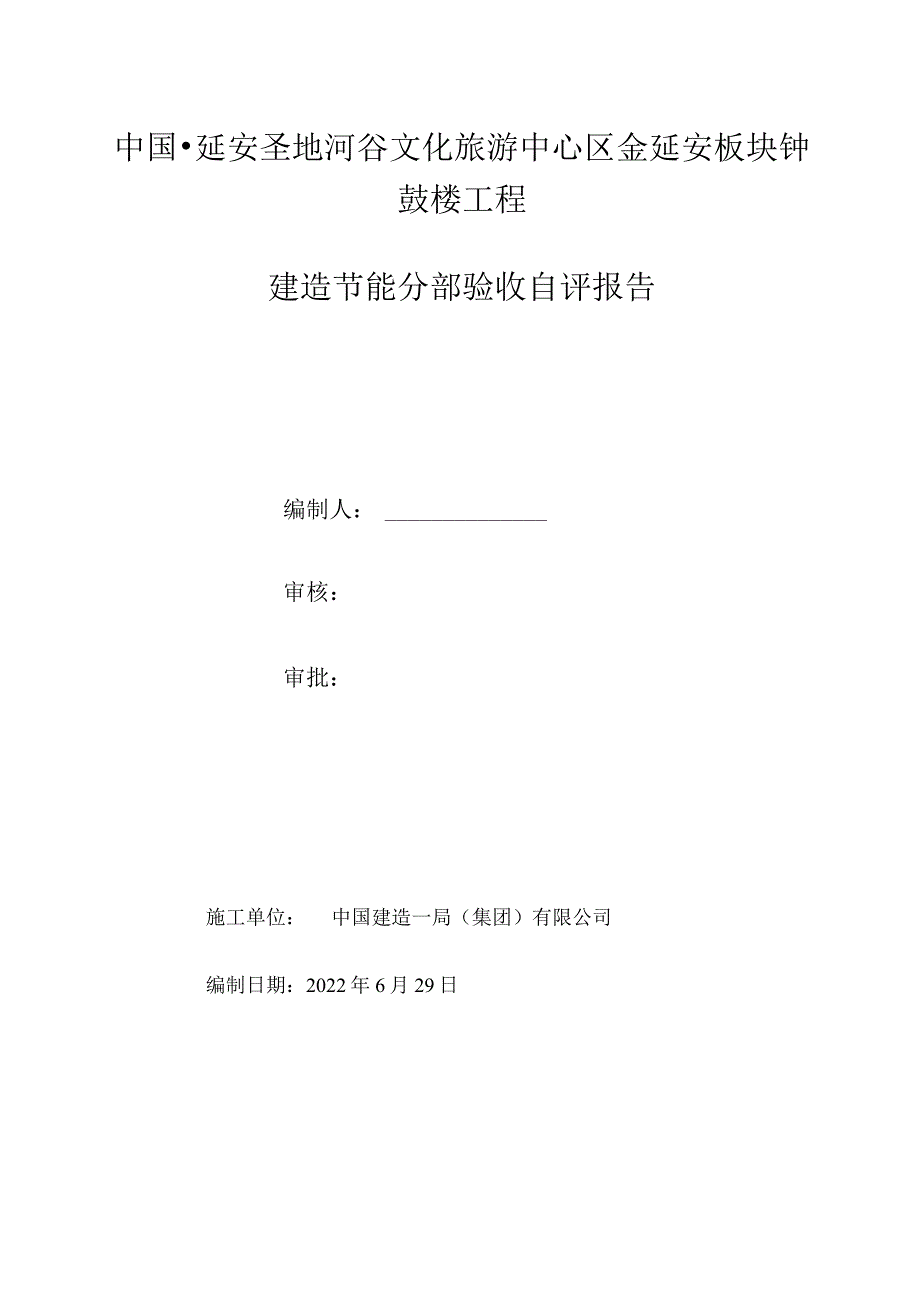

2、造节能工程质量评定19（一）建造节能分部工程质量评定19（二）建造节能工程分部施工质量评价19（三）分部工程评估结论20中国延安圣地河谷文化旅游中心区金延安板块钟鼓楼工程缱节能分部验收自评报告一、前言1、本报告为“XXX工程”工程建造节能分部的自评报告；2、本工程已由我单位XXX公司进行自检，同时经XXX公司在整个施工过程中进行质量跟踪监督、复查、检验，我单位在各分项工程报验后，严格按国家规范要求，认真检查，以此作为本报告的依据。3、本报告本着客观、真正的原则，以相关资料和实体质量为依据，做出科学评价，提供给验收小组作为评定参考。二、工程概况（一）工程名称：“xxx工程”（二）工程地址：XXX
3、（三）参建单位：建设单位：XXX设计单位：XXX勘察单位：XXX施工单位：XXX监理单位：XXX管理公司：XX沉降观测单位：XXX材料试验单位：_XXX监督机构：XXX（四）工程项目概况XXX,总建造面积为多随m2，其中地下17697.7m地上2733.3m2,0.000标高为：977.70m,建造高度为19.423.4m。结构类型为框剪结构，结构设计使用年限为50年，建造等级为一级，耐火等级地上不低于二级，地下为一级。抗震设防等级为二层大屋面及其以下局部二级，二层大屋面以上三级，抗震设防烈度为8度。主体结构采用全现浇钢筋混凝土结构,其中主体结构6.850m以下混凝土强度等级为C35,6.85
4、0m以上混凝土强度为当，15.20Onl以上6-9/J-P轴为仿明清建造，结构类型为全现浇型钢轻骨料混凝土柱结构，轻骨料混凝土强度CL30；由于本工程一层长度较大，在不同位置设置多道沉降伸缩后浇带；砌体填充墙结构采用MU3.5非承重空心砖，MUlO承重多孔砖和实心砖。结构层高不一，一层层高5.950m6.850m,二层层高12.2513.35m。内设电梯上部。楼内设有高低压配电系统、给排水系统、通风系统、集中供暖地辐射系统、消火栓和自动喷淋系统、电梯系统和车库管理、楼宇监控、通信网络、信息网络、火灾自动报警和消防联动等智能化系统，设施齐全、功能先进、节能显著。本工程建造节能分为墙体节能、门窗节
5、能、幕墙节能、屋面节能、电气节能、采暖节能、空调节能七个系统。墙体保温系统采用外墙夹心保温，保温厚度为50mm,主要材料为EPS模塑聚苯乙烯泡沫保温板，主要施工工艺为；屋面保温系统分斜屋面和、平屋面和种植屋面，坡屋面保温隔热层采用60mmXPS挤塑型聚苯乙烯泡沫保温板，平屋面保温隔热层采用55mmXPS挤塑型聚苯乙烯泡沫保温板，种植屋面保温隔热采用A04泡沫混凝土；门窗节能系统采用断桥铝合金型材.，玻璃均为LOW-e6+9A+6中空玻璃；幕墙节能系统采用玻璃均为LOW-e6+9A+6中空玻璃。电气节能照度标准：公共走道50LX、楼梯间30LX、电梯厅75LX、空调机房IoOLX、变电所200L
6、X、控制室300LX、门厅200LX.办公室300LX、商场300-500LX,功率密度值：空调机房5Wm、配电室8Wm、电话、网络机房15Wm、办公室9Wm、商场1016Wm；采暖节能地下车库及楼梯间及洗手间散热器采用SCGLZYI3-571.0型钢管柱型散热器，每片标准散热量192.8W(t=64.5oC),散热面积0.418m/片，保温：供暖总立管及管井内的采暖管道均进行保温，保温材料选用离心玻璃棉管壳热系数0.037Wm.K),DNW32时，厚度为50mm,当DNN40时，厚度为60mm.)室外安装的采暖管道其保温厚度均为60mm；空调节能影院走廊部份以及羲和雅苑部份空间空调方式采用风
7、机盘管加新风系统，商业影院博物馆空调方式为全空气空调系统，本工程空调用冷水供回水温度为7/12,温水供回水温度为605(C,水系统为双管制闭式机械循环，立管为异程式，每层水平支管为同程式，在每层回水总管上设有静态平衡阀。空调水系统中的冷冻水管.温水管及冷温水管均采用一级福乐斯R系列橡塑保温材料。三、施工质量自评依据1、建设单位与施工单位签订的施工合同；2、本工程经图审机构审查合格的施工图纸及设计变更文件；3、国家、行业现行法律法规及相关建造施工验收规范、质量评定标准；4、国家现行颁布的强制性标准；5、陕西省建设工程质量和安全生产管理规定；6、本公司制定的管理体系手册、程叙文件及施工工艺标准；7
8、、经审批的施工组织设计和各专项施工方案。四、施工组织情况(一)施工组织设计及相关方案针对本工程的特点，我项目提前编制了具有针对性的XXX工程的施工组织设计、建造节能专项施工方案等得到公司技术部门、甲方、监理的认可。并在施工过程中严格按照组织方案实施。项目部认真落实各级交底制度，向施工班进行质量技术交底。各班组长负责作业前向本班班组人员进行施工交底，严格执行技术质量保证措施。（二）质量管理体系1、在建造节能分部施工管理的基础上，根据工程实际情况，及时调整管理思路，采用先进的施工工艺和奖惩激励措施，完善项目各项管理制度，总结经验，弥补不足，向精细化管理发展。2、继续强化创优意识，以创建优质结构师范
9、工程为目标，落实管理责任制，不断加强现场管理力度。3、加强施工过程控制。严把原材料复试和成品、半成品质量关，严格控制工序质量，每一个分部、分项工程的关键工序设立质量管理点，贯彻执行自检、互检和交接检制度。对新材料的应用及时报请甲方、监理单位进行实际考察，确认后进行应用。4、结合后期装饰装修的需要，作好主体结构各工种的协调及与装饰工种的配合工作。5、切实落实质量通病的预防措施。6、强化创优意识，在全体管理人员和施工人员中开展创优目标教育。7、开工前针对本工程的特点编写中国延安圣地河谷文化旅游中心区金延安板块钟鼓楼工程项目经理部质量管理实施细则。五、施工原材料、半成品材料质量控制在施工过程中，严格
10、控制原材料、半成品材料、成品材料的质量。对进场的EPS板、XPS板、泡沫混凝土、玻璃、石材、铝板、电线电缆、灯具、散热器、风机盘管、离心玻璃棉管壳、橡塑保温等材料，首先检查其生产厂家是否具备相应的资质，同时结合出厂合格证和质量检测报告及质量保证书，核对现场现场材料的质量、数量是否达到要求，同时根据陕西省建设工程质量和安全生产管理条例规定，项目负责人、技术负责人、监理工程师、材料员联合对进场材料验收，同时在监理工程师的见证下进行取样，送往具有资质的实验室进行复试。惟独复试合格后，方可用于工程。本工程保温系统试验14组，合格14组，其传热系数、压缩性能、燃烧性能均满足设计要求。该部份资料采集齐全，
11、符合规范要求。六、主要施工过程操纵情况（一）墙体节能施工过程中，EPS保温板保温系统各项性能指标符合设计及规范要求；保温层附着的基层表面无尘土、污垢、油渍等，清除干净；保温板固定坚固；墙体有穿墙套管、脚手眼、孔洞等部位按照施工方案采取隔断热桥处理措施；保温板安装位置正确，接缝严密，表面平整。外墙毗邻的不采暖空间墙体上的门窗洞口四周的侧面，墙体上凸窗四周的侧面，采取节能保温措施；墙体阴阳角，门窗洞口及不材料基体的交壤处等特殊部位，其保温层采取防止开裂和破损的加强措施。（二）门窗、幕墙节能施工过程中，中空玻璃采用双道密封，门窗扇密封条和玻璃镶嵌的密封条；门窗、幕墙框与墙体接缝处采用发泡剂填实，外门
12、窗、幕墙框或者幅框与洞口之间的间隙采用弹性闭孔材料填充饱满，并使用密封胶密封；外门窗、幕墙框与副框之间的缝隙使用密封胶密封。密封胶粘结坚固，表面官话、顺直、无裂纹；门窗、幕墙镀膜玻璃安装方向朝内，密封条安装位置正确，镶嵌坚固、不脱槽，接头处无开裂，关闭窗时密封条接触严密。(三)屋面节能工程施工中，XPS保温板保温系统各项性能指标符合设计及规范要求屋面基层平整、干净、无污染，板材铺设平整，缝隙密实。(四)通风空调节能施工1、节能相关要求通风与空调系统节能工程所使用的设备、管道、阀门、仪表、绝热材料等产品进场时,应按设计要求对其类型、材质、规格及外观等进行验收，验收其产品技术性能参数,验收与核查的
13、结果并经监理工程师(建设单位代表)检查认可,并形成相应验收核查记录。各种产品和设备的质量证明文件和相关技术资料应齐全,并应符合有关国家现行标准和规定。(1)组合式空调机组、柜式空调机组、新风机组、单元式空调机组等设备的冷量、风量、风压、功率；(2)风机的风量、风压、功率及其单位风量耗功率；(3)产品风管的技术性能参数；(4)自动阀门与仪表的技术性能参数等，采用观察检查,技术资料和性能检测报告等质量证明文件与实物核对。2、风机盘管机组和绝热材料进场时,对其下列技术性能进行复验.其复验为见证取样送检。(1)风机盘管机组的供冷量、风量、出口静压、噪声及功率；(2)绝热材料的导热系数、密度、吸水率。同
14、一厂家的风机盘管机组按数量2%,但不得少于2台，同一厂家材质的绝热材料复验次数不得少于2次。3、通风与空调节能工程中的送、排风系统及空调风系统、空调水系统的安装，应符合下列规定:(1)各系统的制式,应符合设计要求；(2)各种设备、自控阀门与仪表应按设计要求安装齐全,不得随意增减和更换；(3)水系统各分支管路水力平衡装置、温控装置与仪表的安装位置、方向应符合设计要求,并便于观察、操作和调试；(4)空调系统应能实现设计要求的分室(区)温度调控功能。对设计要求分区、分室,空调系统应能实现相应的计量功能。4、风管的制作与安装应符合下列规定：(1)风管的材质、端面尺寸及厚度应符合设计要求；(2)风管与部
15、件、风管与土建风道及风管间的连接应严密、坚固；(3)风管的严密性及风管系统的严密性检验和漏风量，应符合设计要求或者现行国家标准通风与空调工程施工质量验收规范GB50243的有关的规定。(4)需要绝热的风管与金属支架的接触，应有防热桥措施，并应符合设计要求，采用观察、尺量等检查方法，检查风管及风管系统严密性检验记录，抽检数量10%,且不得少于1个系统。(5)风管及法兰加工，加工前做好模具，保证法兰的互换性及标准性，风管法兰的不平度不得超过1mm,这样在安装时确保法兰密封性，风管在下料及加工时，同型号的风管也要做好模具，才干保证风管与法兰匹配；风管在折边、扣合时，要采用用硬木工具，不得使用铁器敲打；风管安装时，法兰螺丝不得少装漏装，在拧紧螺丝时，要对角均匀拧紧。5、组合式空调机组、柜式空调机组、新风机组、单元式空调机组的安装应符合下列规定：(1)各种空调机组的规格、数量应符合设计要求;(2)安装位置和方向应正确，且与风管、送风静压箱、回风箱连接严密可靠；检验方法，观察检查，检查漏风量测试记录，按同类产品的数量抽查20%,且不得少于1台。6、风机盘管机组的安装应符合下列的规定：(1)规格、数量应符合设计要求：(2)安装位置、高度和方向应正确，便于维护、保
