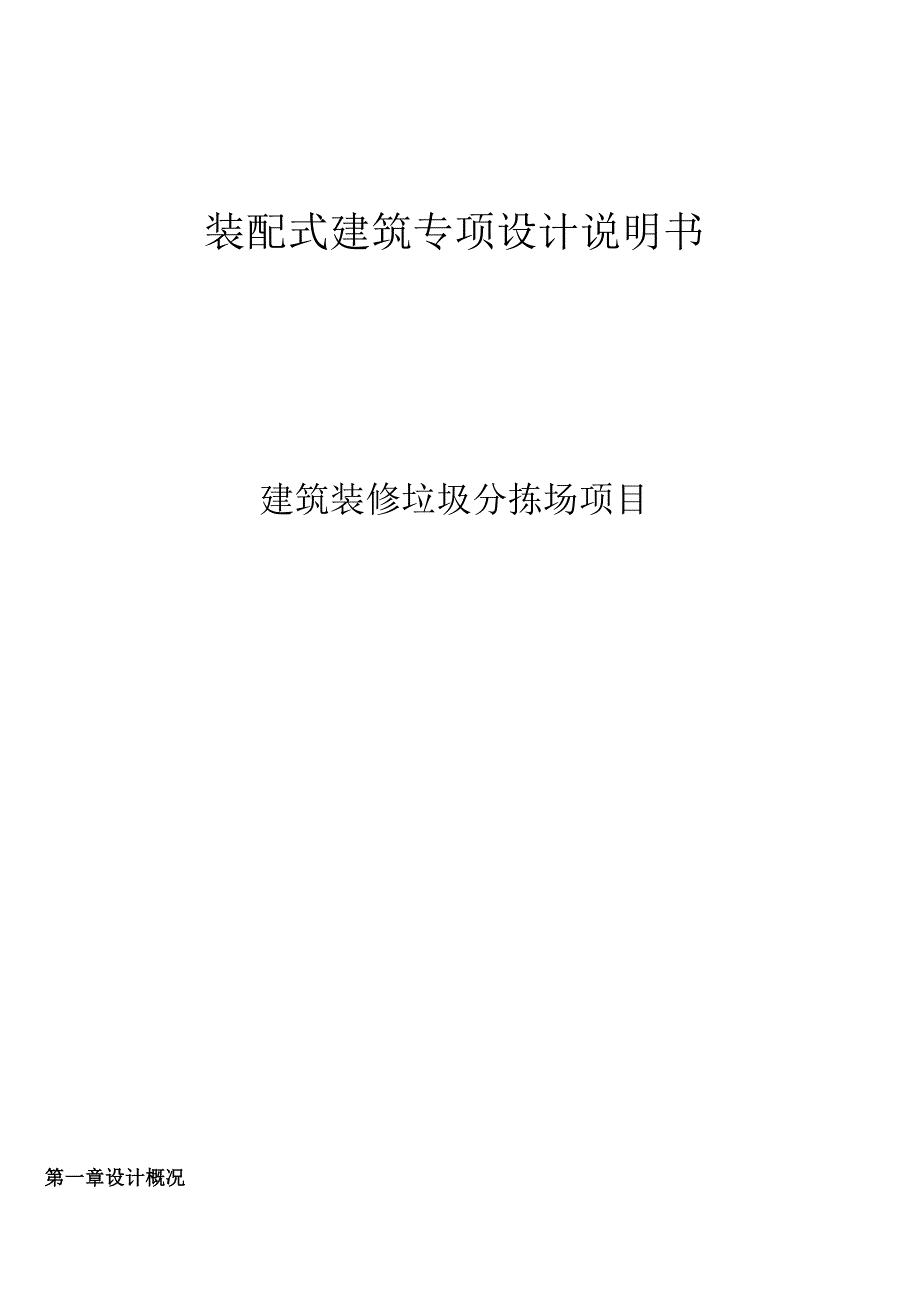

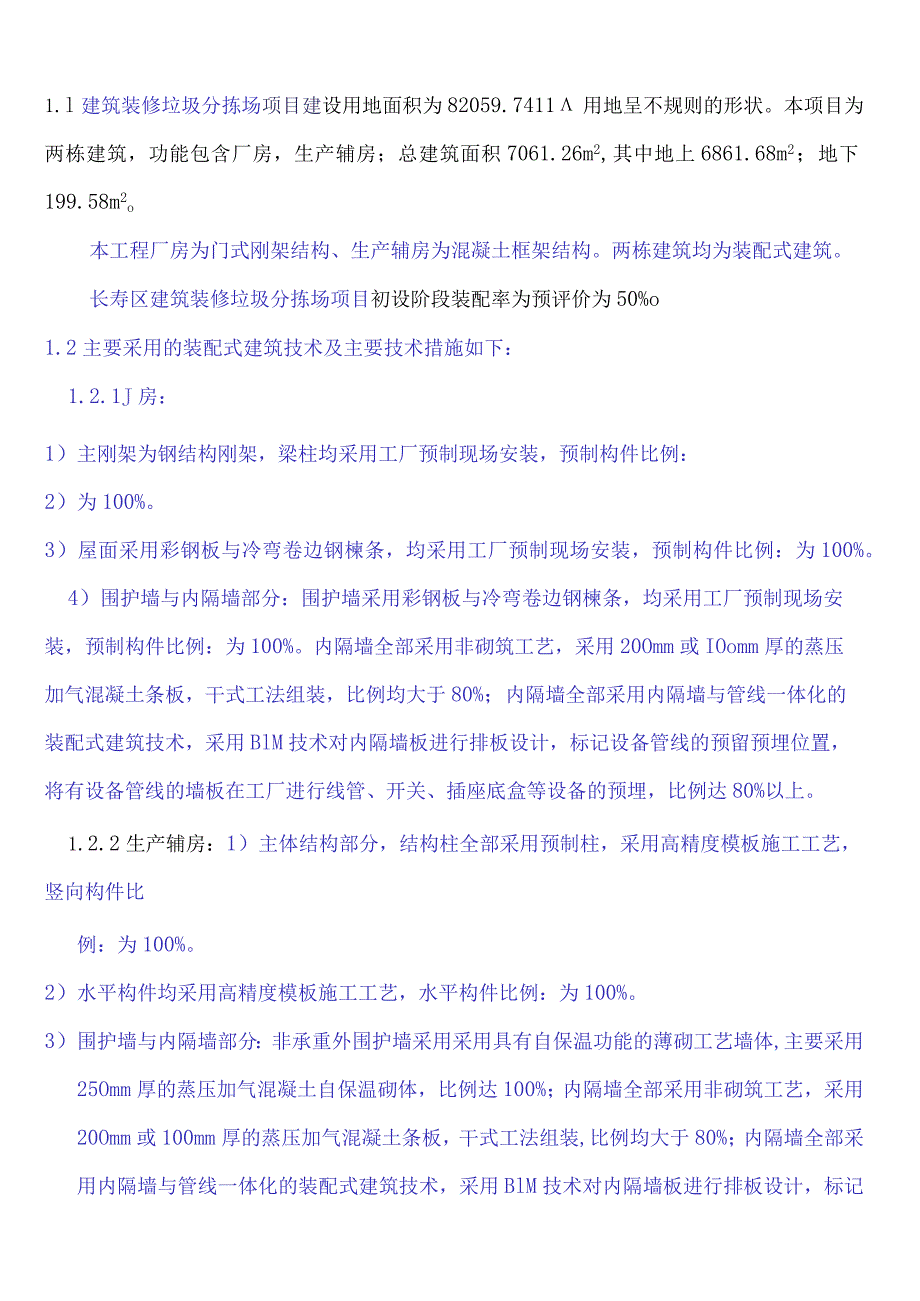

1、装配式建筑专项设计说明书建筑装修垃圾分拣场项目第一章设计概况1.l建筑装修垃圾分拣场项目建设用地面积为82059.7411用地呈不规则的形状。本项目为两栋建筑，功能包含厂房，生产辅房；总建筑面积7061.26m2,其中地上6861.68m2；地下199.58m2o本工程厂房为门式刚架结构、生产辅房为混凝土框架结构。两栋建筑均为装配式建筑。长寿区建筑装修垃圾分拣场项目初设阶段装配率为预评价为50%o1.2主要采用的装配式建筑技术及主要技术措施如下：1.2.1J房：1）主刚架为钢结构刚架，梁柱均采用工厂预制现场安装，预制构件比例：2）为100%。3）屋面采用彩钢板与冷弯卷边钢楝条，均采用工厂预制现
2、场安装，预制构件比例：为100%。4）围护墙与内隔墙部分：围护墙采用彩钢板与冷弯卷边钢楝条，均采用工厂预制现场安装，预制构件比例：为100%。内隔墙全部采用非砌筑工艺，采用20Omm或IOomm厚的蒸压加气混凝土条板，干式工法组装，比例均大于80%；内隔墙全部采用内隔墙与管线一体化的装配式建筑技术，采用BlM技术对内隔墙板进行排板设计，标记设备管线的预留预埋位置，将有设备管线的墙板在工厂进行线管、开关、插座底盒等设备的预埋，比例达80%以上。1.2.2生产辅房：1）主体结构部分，结构柱全部采用预制柱，采用高精度模板施工工艺，竖向构件比例：为100%。2）水平构件均采用高精度模板施工工艺，水平构
3、件比例：为100%。3）围护墙与内隔墙部分：非承重外围护墙采用采用具有自保温功能的薄砌工艺墙体,主要采用25Omm厚的蒸压加气混凝土自保温砌体，比例达100%；内隔墙全部采用非砌筑工艺，采用20Omm或100mm厚的蒸压加气混凝土条板，干式工法组装,比例均大于80%；内隔墙全部采用内隔墙与管线一体化的装配式建筑技术，采用BlM技术对内隔墙板进行排板设计，标记设备管线的预留预埋位置，将有设备管线的墙板在工厂进行线管、开关、插座底盒等设备的预埋，比例达80%以上。4）装修和设备管线部分：本楼栋采用全装修工艺；设备管线与主体结构采用管线分离的安装方式，设备管线系统在公共区域采用集中布置，竖向设备管线
4、集中布置早设备管井，横向设备管线均敷设在吊顶内，实现管线与主体结构分离；采用集成卫生间。5）信息化应用：采用BlM数据在设计、生产、施工中的有效传递，实现施工作业行为和管理行为数字化。第二章设计依据2.1 本项目装配式建筑设计遵循的国家及地方标准、规定及图集1）建筑设计防火规范GB50015-2014（2018版）；2）民用建筑设计统一标准GB50352-2019；3）装配式混凝土建筑技术标准GB/T51231-2016；4）装配式混凝土结构技术规程JGJ1-2014；5）装配式建筑评价标准GB/T51129-2017；6）预制带肋底板混凝土叠合楼板技术规程JGJ/T258-2011；7）蒸压
5、加气混凝土建筑应用技术规程DBJ50-055-2016；8）装配式建筑系列标准应用实施指南（装配式混凝土结构建筑）2015版；10）装配式混凝土住宅结构施工及质量验收规程DBJ50-192-201411）重庆市装配式建筑装配率计算细则（2021版）；12）重庆市工程建设标准装配式隔墙技术标准（DBJ50/T-337-2019）；13）桁架钢筋混凝土叠合板（6Omm厚底板）15G366-1；14）装配式混凝土结构连接节点构造15G310-1-2；2.2 建设单位提供的有关使用要求或部品部件等技术资料2.3 政府主管部门对项目有关装配式建筑的管理要求第三章建筑设计说明3.1 围护墙和内隔墙的材料性
6、能要求及施工方式如下：1）厂房：非承重围护墙的材料均为单层压型金属板为工厂内生产现场复合。生产辅房：非承重围护墙的材料均为250厚的蒸压加气混凝土砌体，施工方式为砌筑，材料性能如下：a蒸压加气混凝土砌块的规格尺寸表1常用砌块尺寸（mm）长度L宽度B高度H100、120、125200240250300600150、180、200240、250、300本项目主要采用的规格是600mmx250mmx300mb蒸压加气混凝土砌块的尺寸偏差和外观质量应符合表2的规定。表2砌块尺寸偏差和外观质量项目指;优等品（八）合格品（B）尺寸允许长度L+3+4偏差（mm）宽度B11高度H+1+1缺棱掉角最小尺寸不得大
7、于mmO30最大尺寸不得大于mmO70大于以上尺寸的缺棱掉角个数，不多余/个O2裂纹长度贯穿一棱二面的裂纹长度不得大于裂纹所在面的裂纹方向尺寸的综合O1/3任一面上的裂纹长度不得大于裂纹方向尺寸的O1/2大于以上尺寸的裂纹条数，不多于/条O2爆裂、粘模和损坏深度不得大于mm1030平面弯曲不允许表面疏松、断裂不允许表面油污不允许C蒸压加气混凝土砌块的抗压强度、体积密度、干缩值、抗冻性、导热系数等性能应符合表3、表4、表5、表6的规定。表3砌块的立方体抗压强度（MPa）强度级别立方体抗压强度平均值不小于单组最小值不小于A2.52.52.0A3.53.52.8A5.05.04.0A7.57.56.
8、0表4砌块的干?首度(kgm3)干密度级别B04B05B06B07干密度优等品（八）,400500600700合格品（B）,425525625725表5砌块的强度级别干密度级别B04B05B06B07强度级别优等品（八）,A2.0A3.5A5.0A7.5合格品（B）,A2.5A3.5A5.0表6砌块的干燥收缩、抗冻性和导热系数干密度级别B04B05B06B07标注法(mmm),0.50快速法（mmm）,0.80冻后强度（MPa）,优等品（八）1.62.84.06.0合格品（B）2.02.84.0导热系数（干态）W/（m.K）,0.120.140.150.18质量损失（）,5.0C蒸压加气混凝土
9、砌块的辅材性能要求及施工要求应符合蒸压加气混凝土砌块应用技术规程DBJ50-055-2015的相关要求。2）厂房、生产辅房内隔墙的材料均为IOomnI厚/20Omnl厚的蒸压加气混凝土条板，施工方式为非砌筑，材料性能如下：a装配式隔墙所用的蒸压加气混凝土条板的物理学性能应符合表7的有关规定，并符合国家相应标准表7蒸压加气混凝土条板物理力学性能项目指标板厚75mm90mm100mm120mm150mm含水率%10抗冲击性能经5次抗冲击试验后，板面无裂纹抗弯破坏荷载/板自重倍数22.5抗压强度/MPa22.5软化系数NO.80面密度kgm255657085105干燥收缩值mm/m由什洋行WO.4（
10、标准法）或店任建筑：ICL、十件0.5（快速法）八7#依/十U0.5（标准法）或公共建筑、一般工业建筑：十八八h、击注、0.6（快速法）吸水率%10空气声计权隔声量dB235235238240吊挂力N荷载IoOON静置24h,板面无宽度超过O.5mm的裂缝耐火极限h22传热系数TV(2K)一2.01.5放射性核素限量符合建筑材料反射性核素限量GB6566b蒸压加气混凝土条板的辅材性能要求及施工要求应符合重庆市工程建设标准装配式隔墙技术标准（DBJ50/T-337-2019）的相关要求。3.2 简述采用具有自保温功能的薄砌工艺墙体及预制内隔墙与管线一体化的情况；1）非承重外围护墙采用采用具有自保
11、温功能的薄砌工艺墙体，主要采用25Omm厚的蒸压加气混凝土自保温砌体。2）内隔墙全部采用20Omm或100mm厚的蒸压加气混凝土条板，干式工法组装而成，实现内隔墙非砌筑；设计阶段通过采用BIM技术对内隔墙板进行排板设计，标记设备管线的预留预埋位置，将有设备管线的墙板在工厂进行线管、开关、插座底盒等设备的预埋，实现内隔墙与管线一体化。3.3 建筑全装修：D建筑全装修内容：包含楼地面、墙面、天棚、门窗的建筑做法；2）建筑设施配置情况：本楼栋固定家具设施已配置齐全，如柜子，办公桌，会议桌等，厨卫洁具已全部配置齐全并安装到位。3.4 管线分离的做法；本项目采用管线分离。第四章结构设计说明4.1 结构设
12、计4.1.1 结构概况结构概况表项目名称长寿区建筑装修垃圾分拣场厂房长寿区建筑装修垃圾分拣场生产辅房层数地上31地下1无层高（m）地上9.012.5地下4.8无结构高度（m）（基础顶算起）13.812.5主楼最大平面尺寸（In）7.8*2724*243建筑结构安全等级二级二级结构类型框架结构门式刚架楼盖结构形式普通梁板轻钢屋面抗震设防类别丙类丙类结构抗震等级剪力墙/框架四级四级结构嵌固端基础顶面基础顶面基础设计等级丙级丙级4.1.2 预制构件布置D竖向构件本项目竖向构件采用预制构件。2）水平构件本项目水平构件为现浇，采用高精度模板。4.1.3 高精度模板本项目竖向构件与水平构件均采用高精度铝合
13、金模板系统。模板工程施工前，应根据结构施工图，施工总平面及施工设备和材料供应等现场条件，编制模板工程施工方案，列入工程项目的施工组织设计。4.1.4 关键技术说明1）预制空心柱构件在安装过程中宜采用专用的定位、导向、支撑工装，空心柱吊装就位时，将纵筋连接套筒连接完毕后方可撤离塔吊。；2）构件安装前需对现场预留插筋、水平及竖向连接钢筋进行检验、校核。4.2 主要结构材料4.3 2.1混凝土D预制构件混凝土等级与现浇相同；详第四章结构设计说明2）混凝土配合比除满足“结构设计说明”的规定外，尚需根据预制构件的生产工艺、养护措施、强度控制等设计要求，通过试验确定。4.4 .2钢筋、钢材和连接材料1）在
14、预制构件中使用的钢筋和钢材性能详第四章结构设计说明的规定。2）预制构件连接部位座浆材料的强度等级不应低于被连接构件混凝土的强度等级且应满足下列要求：砂浆流动度：13Omnrl70mm、抗压强度：30MPa3）钢结构主钢架采用Q355B,支撑、系杆采用Q235B,楝条采用Q355B。4.3 结构分析1）构件接缝的正截面、斜截面承载力应分别满足混凝土结构设计规范和装配式混凝土建筑技术标准中的相关要求；2）梁板节点区域采取现浇，梁板、板与板之间的构造按照装配式混凝土结构技术规程JGJ-2014的规定，保证其连接效果等同现浇。3）本项目框架梁、板均为现浇，柱采用预制柱，抗震性能等同现浇，抗震参数和现浇结构相同；无需指定特殊参数。4）本项目抗震性能等同现浇，结构分析及计算结果同
