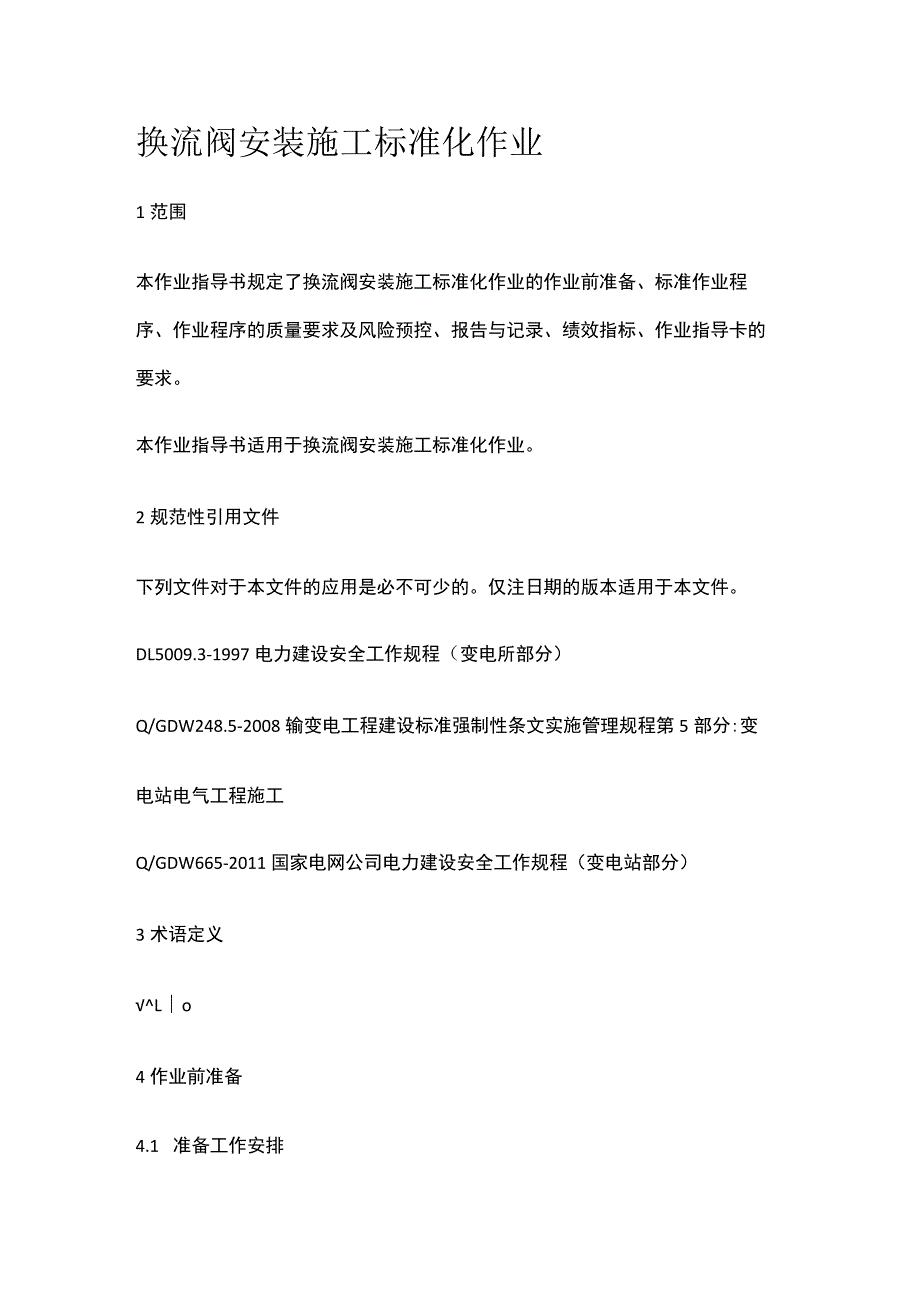

1、换流阀安装施工标准化作业1范围本作业指导书规定了换流阀安装施工标准化作业的作业前准备、标准作业程序、作业程序的质量要求及风险预控、报告与记录、绩效指标、作业指导卡的要求。本作业指导书适用于换流阀安装施工标准化作业。2规范性引用文件下列文件对于本文件的应用是必不可少的。仅注日期的版本适用于本文件。DL5009.3-1997电力建设安全工作规程（变电所部分）Q/GDW248.5-2008输变电工程建设标准强制性条文实施管理规程第5部分:变电站电气工程施工Q/GDW665-2011国家电网公司电力建设安全工作规程（变电站部分）3术语定义Lo4作业前准备4.1 准备工作安排应根据工作安排合理开展作业准

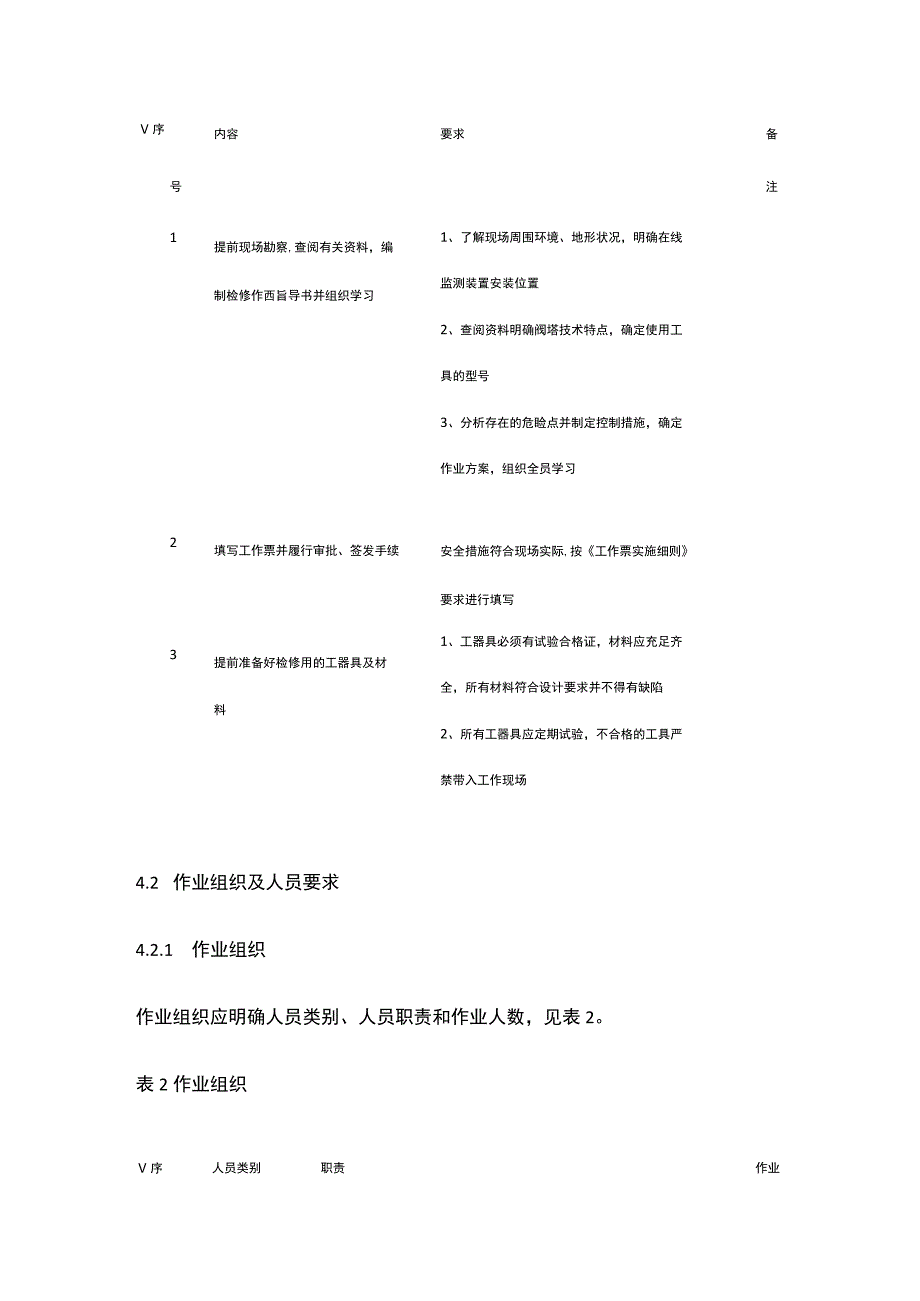

2、备工作，准备工作内容、要求见表Io表1准备工作安排V序内容要求备号注1提前现场勘察,查阅有关资料，编制检修作西旨导书并组织学习1、了解现场周围环境、地形状况，明确在线监测装置安装位置2、查阅资料明确阀塔技术特点，确定使用工具的型号3、分析存在的危睑点并制定控制措施，确定作业方案，组织全员学习2填写工作票并履行审批、签发手续安全措施符合现场实际,按工作票实施细则要求进行填写3提前准备好检修用的工器具及材料1、工器具必须有试验合格证，材料应充足齐全，所有材料符合设计要求并不得有缺陷2、所有工器具应定期试验，不合格的工具严禁带入工作现场4.2 作业组织及人员要求4.2.1 作业组织作业组织应明确人员
3、类别、人员职责和作业人数，见表2。表2作业组织V序人员类别职责作业号人数1工作负责人负责工作组织、监护，并履行国家电网公司电力安全工作规1人（监护人）程（变电部分）规定的工作负责人（监护人）的安全责任2一次安装人负责在高空作业，并履行国家电网公司电力安全工作规程（变20人员电部分）规定的工作班成员的安全责任4.2.2 人员要求人员要求应明确作业人员的精神状态，作业人员的资格包括作业技能、安全资质和特殊工种资质等要求,见表3。表3人员要求序内容备号注1 现场作业人员应体检合格、身体健康，精神状态良好，穿戴合格安全用具和劳动防护用品2 作业人员经过变电带电作业资格培训，取得相应带电作业资格证书，熟
4、悉国家电网电力安全工作规程（变电部分），并经考试合格3 具备必要的电气知识和业务技能掌握送电线路检修操作技能和带电作业基本技能4 具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救4.3备品备件与材料应明确作业用备品备件与材料的名称、型号及规格、单位和数量等，见表40表4备品备件与材料序号名称型号及规格单位数量备注1彩条布4m宽m1002无毛白布2m宽m503透明塑料布1.5m宽m2004口罩副1005鞋套个5006凡士林kg107无水乙醇瓶508专用导电脂Kg3厂家提供9百洁布块20010细砂纸张10011钢丝刷把1012地板革米200地板革13大块塑料布卷100包装阀塔用4.4 工
5、器具与仪器仪表工器具与仪器仪表应包括施工机具、专用工具、常用工器具、防护器具、仪器仪表、电源设施及消防器材等,见表5表5工器具与仪器仪表1序名称型号及规单数备注格位量1力矩扳手130Nm把2螺栓紧固2力矩扳手20100把4螺栓紧Nm固3力矩扳手80400把2螺栓紧Nm固4套筒IOmm套1螺栓紧36mm固5内螺纹扳手IOmm套1螺栓紧36mm固6内六角扳手套2螺栓紧固7剥线钳把2切割8压线钳把2切割9棘轮扳手IOmm套1螺栓紧36mm固10开口扳手IOmm套1螺栓紧36mm固11梅花扳手IOmm套1螺栓紧36mm固12十字螺丝刀大、小各2把4把13一字螺丝刀大、小各2把4把14TORX螺丝刀TX
6、9-TX40套115剪刀把216卷尺5m个4长度测量17卷尺25m个2长度测量18水平尺12m个2水平测量19直角尺把4校正20钢丝钳把4切割21斜口钳把4切割22水平仪台123经纬仪台124木榔头把2校正25橡胶锤把2校正26手锯、锯条若干套2切割27电动叉车3t台128平板移动器1.5t台129大功率吸尘器台130激光粉尘仪台131除湿机台132升降平台套2（厂家提供）33吊装小车（吊装平台）套1（厂家提供）34电动葫芦2t台2（厂家提供）35专用工具、仪表套1（厂家提供）注绝缘工器具机械及电气强度均应满足安规要求，周期预防性及检查性试验合格，工器具的配备应根据线路工作情况进行调整4.5
7、技术资料技术资料应包括现场使用的图纸、出厂说明书、检修（试验）记录、客户基本信息、设备信息等，见表6,技术资料见附录Ao表6技术资料V序号名称备注1施工图换流阀安装厂家说明书4.6作业前设备设施状态作业前应了解设备设施状态,包括设备状态、存在的问题及检验报告等,见表70表7作业前设备设施状态V序号作业前设备设施状态14.7安全管控与风险预控4.7.1 安全管控安全措施应明确作业活动中安全控制措施及相关要求，见表8o表8安全管控V序安全管控号1 本体安装可能发生起重伤害、高处坠落、物体打击：(1)根据干式电抗器的重量配备吊车、吊绳。(2)起吊时，必须安排有经验的指挥人员、司机并设专人监护，并应使
8、用干式电抗器自身标注的专用吊点，不得随意设置吊点，以免损坏器身。(3)电抗器吊到安装位后，作业人员方可进入电抗器下方作业。(4)作业人员在电抗器下面连接螺栓时，不得用手直接校对螺孑丽放置垫片。安装可能发生起重伤害、高处坠落、物体打击：(1)高处必须使用专用挂梯，不得攀爬序安全管控号绝缘子串。（2）作业人员不得手拿工具或材料攀登构架。（3）高空作业人员必须系好安全带，用绳索上、下传递工器具或材料时，应将绳索绑在构架上，紧固扳手应设防坠绳。（4）地面工作人员不得站在可能坠物的构架下方，不得在绞磨钢丝绳导向滑轮内侧的危险区域内通过和逗留。4.7.2风险预控对标准作业程序各环节应进行风险分析，制定预防
9、控制措施，见第6章。4.8定置图及围栏图（可选）J-O5作业流程图应根据作业活动的顺序、工艺以及作业环境，将作业的全过程优化为最佳的作业JlI页序，形成标准作业程序，见图Io图1换流阀安装施工标准化作业6作业程序与作业规范（标准）应按照标准作业程序，明确作业程序、责任人、质量要求及风险预控，见表Io表1作业程序的质量要求及风险预控号程序述阀架1、在槽钢或角钢上采用螺栓固起吊1.吊车作业半径范围内不得及组定设备时，槽钢及角钢内侧应有人。件安穿入与螺栓规格相同的楔形方平垫，不得使用圆平垫。2、加强槽钢、角钢、钢管等焊接项目验收，以保证几何尺寸的正确、焊缝工艺美观。3、对设备安装中的穿芯螺栓，要保证
10、两侧螺栓露出长度一致。4、电气设备各联接部件间销针的开口角度不得小于600层间根据阀厅分水管支撑的高度，机械加工时，操作人员必须水管、保证阀厅分水管支撑与阀厅分确认电源及电动机具的完好导电水管紧密结合。性。回路号程序述接地牢固可靠、美观。他伤害定性进行确认，特别是人字连接工顶、底1、严格按照施工作业指导书作起吊1.吊车作业半径范围内不得部屏次业，螺栓紧固应均匀对称。有人。蔽罩安2、紧固螺栓时打60Nm力矩，安装装并用记号笔标记。第二相阀塔工的屏蔽罩要注意与第一相保持水平，依次类推，六相阀塔屏蔽罩保持同一水平。在顶屏蔽罩安装完毕后，将特制螺旋扣的锁紧螺母打好力矩，并用记号笔标记。阀避1、瓷套外观
11、完整，无裂纹。避雷器（1）审查安全施工作业票雷器次2、设备安装垂直，误差安装：A.作业人员严禁攀爬耦安装安L5mmm。铭牌应位于易于观机械伤合电容器、避雷器作业。装察的TM,标识应完整、清晰。害、物（2）连接上下节时宜使用工3、压力释放口方向合理。体打人字梯进行，作业人员登上4、所有连接螺栓需齐全,紧固。击、其人字梯前必须对人字梯的稳号程序5、均压环安装牢固、平整、无 变形；均压环宜在最氐处打泄 水孔。述梯的校链应结实牢固。(3)起吊时，必、须安排有经验的指挥人员、司机并设专人监护，并应使用干式电抗器自身标注的专用吊点，不得随意设置吊点，以免损坏蚪(4)电抗器吊到安装位后，作业人员方可进入电抗
