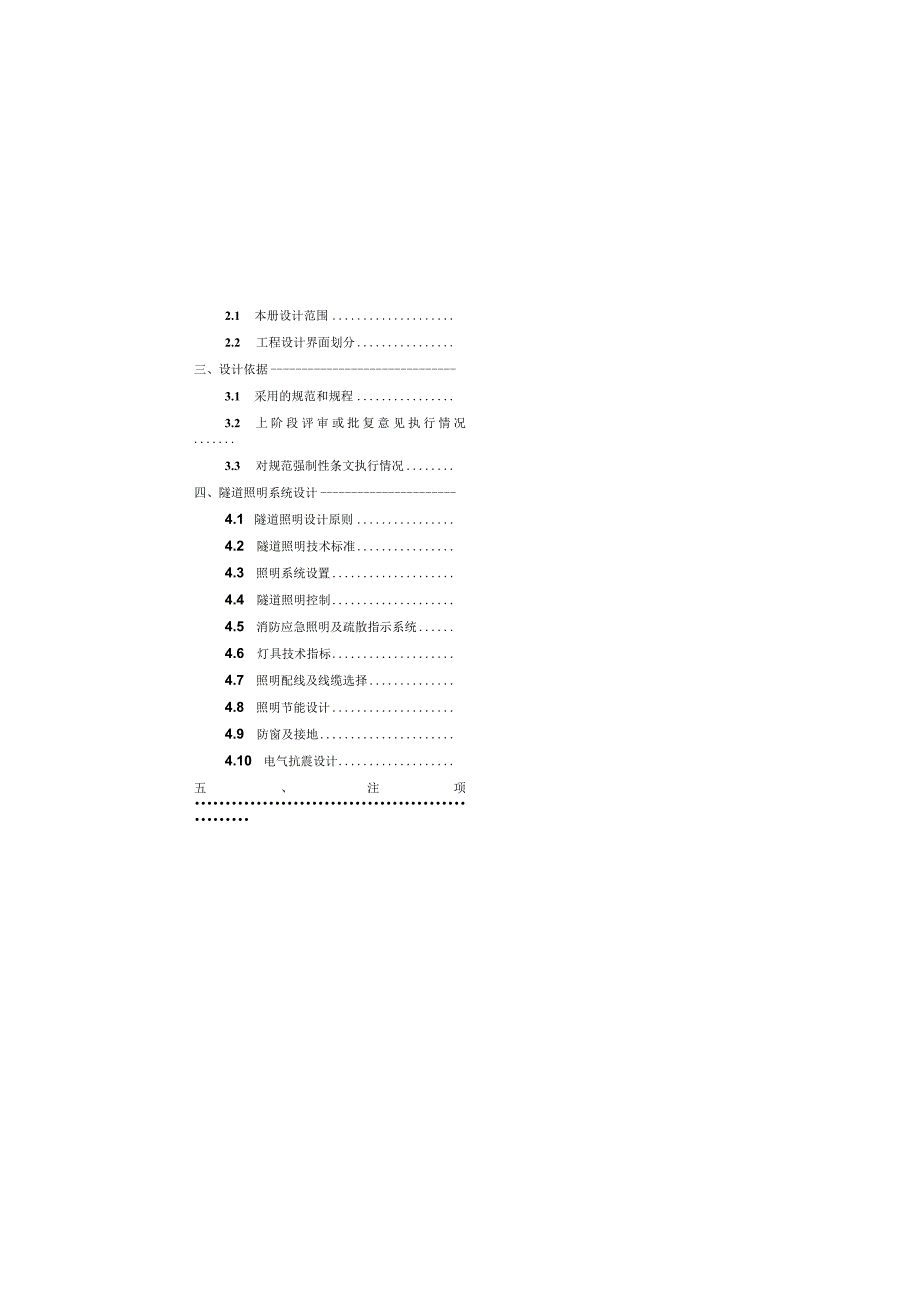

新森大道--隧道照明施工图设计说明.docx_第2页
第2页 / 共21页
新森大道--隧道照明施工图设计说明.docx_第3页
第3页 / 共21页
新森大道--隧道照明施工图设计说明.docx_第4页
第4页 / 共21页
新森大道--隧道照明施工图设计说明.docx_第5页
第5页 / 共21页
新森大道--隧道照明施工图设计说明.docx_第6页
第6页 / 共21页
新森大道--隧道照明施工图设计说明.docx_第7页
第7页 / 共21页
新森大道--隧道照明施工图设计说明.docx_第8页
第8页 / 共21页
新森大道--隧道照明施工图设计说明.docx_第9页
第9页 / 共21页
新森大道--隧道照明施工图设计说明.docx_第10页
第10页 / 共21页
亲,该文档总共21页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《新森大道--隧道照明施工图设计说明.docx》由会员分享,可在线阅读,更多相关《新森大道--隧道照明施工图设计说明.docx(21页珍藏版)》请在第壹文秘上搜索。

1、112233344567888一、雌二、设计内容及设计界面2.1 本册设计范围2.2 工程设计界面划分三、设计依据3.1 采用的规范和规程3.2 上阶段评审或批复意见执行情况.3.3 对规范强制性条文执行情况四、隧道照明系统设计4.1 隧道照明设计原则4.2 隧道照明技术标准4.3 照明系统设置4.4 隧道照明控制4.5 消防应急照明及疏散指示系统4.6 灯具技术指标4.7 照明配线及线缆选择4.8 照明节能设计4.9 防窗及接地4.10 电气抗震设计五、注项六、主要工程数量表一、概述本项目为新森大道(凤苑路-成渝高速段)道路工程,道路起于小康路,沿线经巴福、白市驿、金凤后,止于凤苑路(已建)

2、,分别与福城大道、珊瑚大道、九永高速连接道、高科大道、成渝高速、高丰大道、高环大道、高新大道、风苑路相交。道路全长13.149km,为城市主干路,设计速度60kmh,标准路幅宽度47m,采用两块板路幅,车行道宽度按双向六车道+慢行道实施。玉龙隧道属于新森大道(凤苑路-成渝高速段)。玉龙隧道采用了双洞连拱隧道方案,进口桩号K12+023,出口桩号K12+818,全长795米,隧道标准段建筑限界净宽13m,净高5m,左、右线隧道间设1个人行横通道。隧道主要规模详见下表。表1-1主线隧道技术标准序号类别设计取值1道路等级城市主干路2设计基准期100年3设计行车速度M)knVh4最大纵坡5.0%5入口

3、纵坡-5.0%6隧道朝向南北7荷投标准城-A8设计抗震标准基本烈度Vl度,采取Vn构造措施9支护结构安全等级级10防水等级二级11行车方向单向行驶12隧道型式拱形暗挖隧道二、设计内容及设计界面2.1本册设计范围本设计为隧道照明施工设计。主要包含照明系统设计、应急电源装置、照明控制及节能以及照明主要技术参数等设计内容。4.11 程设计界面划分本工程设计界面划分如下:(1)与隧道土建1)机电系统预留预埋设备安装及线缆敷设所需各自配电箱预留洞室、预埋管道、孔井、指示标志等由隧道土建承包人负责完成,机电专业负责对预留预埋进行检查、确认。2)接地隧道内接地极及连接由隧道土建承包人负责完成,隧道土建承包人

4、提供接地极及接地端子,接地极与电缆支架等之间的接地扁钢连接、接地端子与电缆桥架之间的接地线连接由机电专业完成。(2)与道路照明的设计界面隧道外照明由道路照明专业负责。(3)与供配电专业供配电专业负责低压配电柜至照明控制柜的电气设计以及应急照明主干电缆的设计,其余由照明专业负货完成。(16)建筑电气与智能化通用规范(GB550242022)3.2上阶段评审或批复意见执行情况(1)初步设计审查意见执行情况1)应补充隧道类别描述;隧道照明工程部分需补充隧道朝向、入口纵坡、天空占比等相关参数做为洞外亮度等参数选择依据;补充管理用房主要场所照度标准等指标。回复:按要求修改完善此意见相应内容。具体请详修改

5、说明中13.3.4节(1)的修改内容以及表43.2)对于4.4负荷情况,结合GB51348-2019中续表A31及GB5OO16-2O18版12.5.1,复核三类隧道负荷等级。回复:除意见中的规范外还应结合城市地下道路工程设计规范(CJJ221-2015)中的负荷等级要求,取两者规范中要求高的进行选择,故消防负荷按一级进行设置。3)依据初步设计编制要求,需补充见电气消防专篇设计。回复:补充完善电气部分的消防设计内容,具体请详修改部分13.5章节内容。4)建议将隧道电气整合,以免界面漏项设计。回复:本次设计根据专业细化划分进行说明编写,为避免漏项加强了专业之间界面协调。5)依据隧道防火分区界定,

6、核实有无防火卷帘或防护门并有无联动。回复:根据核实隧道专业要求,补充并完善了防火卷帘的供电及联动设计。6)ZM-Il图需增加设备房部分应急照明内容。回复:根据意见补充设备用房的应急照明,具请详修改图ZM-11。7)GD-0306中,未见单母线分段,低压母联设计。回复:单母线分段,低压母联已做相应设计,具体请详柜体2AN02和IAN02。(4)与隧道通信监控专业隧道照明专业提出隧道内照明配电箱位置及控制要求,监控专业负责PLC到照明配电柜的控制电缆,并在监控室设置通风照明工作站。(5)与设备房电气专业隧道照明专业负责隧道部分应急及疏散照明,设备房部分照明内容由设备房电气专业完成。三、设计依据3.

7、1采用的规范和规程(1)供配电系统设计规范(GB50052-2009)(2)低压配电设计规范(GB50054-2011)(3)电力工程电缆设计标准(GB50217-2018)(4)建筑设计防火规范(GB50016-2014)(2018年版)(5)交流电气装置的接地设计规范(GBZT50065-2011)(6)公路隧道照明设计细则(JTG/TD70/2-01-2014)(7)公路隧道设计规范第二册交通工程与附属设施(JTGTD7022014)(8)电能质量供电电压允许偏差(GB12325-2008)(9)城市地下道路工程设计规范(CJJ221-2015)(10)城市道路交通设施设计规范(GB50

8、688-20U)(11)LED城市道路照明应用技术要求(GB/T31832-2015)(12)道路照明用LED灯性能要求(GB/T24907-2010)(13)建筑机电工程抗震设计规范(GB50981-2014)(14)消防应急照明和疏散指示系统技术标准(GB51309-2018)(15)城市道路交通工程项目规范(GB550U2021)根据公路隧道照明设计细则(JTJTD70/2-01-2014)要求,60kmh设计行车速的隧道中间段亮度取值3cdm2,根据LED城市道路照明应用技术要求附录F2.6,隧道中间段亮度取值6.0cdm2,综合上述规范和标准要求,隧道照明取值6.0cdm20(3)均

9、匀度路面亮度总均匀度(Lmill/Lav)(最小亮度/平均亮度)不低于0.4;车道路面纵向均匀度(Lmin/Lmax)(与车道中轴线平行的线上最小亮度/最大亮度)不低于0.6;(4)灯具维护系数取0.7(5)隧道路面材料:黑色沥青混凝土:(6)平均照度与平均亮度换算系数取值:151x/cd.m2:依据LED城市道路照明应用技术要求及参照公路隧道照明设计细则(JTGzTD70/2-01-2014)各照明段长度与亮度标准如下表所示:表4-1主线各照明段长度与亮度标准表照明工况入口加强1段入口加强2段过渡I段过渡2段中间段出口I段出口2段左线30m30m50m70m542m30m30m-右线30m3

10、0m50m70m542m30m30m路面平均初始亮度(cdm白天照明晴天70.142.521.27.86.521.242.5云天40.125.512.77.86.514.121.3阴天20.017.08.487.86.57.810.6重阴10.08.54.246.56.56.57.8夜间照明夜间6深夜3备用照明1.5应急照明ILX表4-2主线各照明段长度与设计值表8)配电系统图中,各出线回路需补充供电距离及压降值。回复:系统图中补充完善相应出线回路的距离及压降值。具体详修改图GD-03-06o9)补充管理用房至隧道管线路由及规模。回复:按意见补充管理用房至隧道管线路由及规模,具体请详修改图GD

11、-IOa(2)初步设计批复意见执行情况按要求执行3.3 对规范强制性条文执行情况按要求执行。四、隧道照明系统设计4.1 隧道照明设计原则(1)响应国家节能方针,尽量节约能源;(2)在保证行车安全的条件下,使照明回路操作简便;(3)本项目隧道基本照明设计不分近、远期,近、远期采用同一标准进行设计。4.2 隧道照明技术标准隧道主洞照明按公路隧道照明设计细则及LED城市道路照明应用技术要求附录F要求,设置“入口段照明、过渡段1照明、过渡段2照明、中间段照明、出口段照明结合重庆市城市品质提升精神,本次施工图设计隧道照明标准按高标准进行设计。(1)隧道洞外亮度参照公路隧道照明设计细则(JTJTD70/2

12、-012014)要求,本工程天空面积百分比计算值为6%,本工程为端墙式洞门,洞外亮度取值3100cdm2.(2)隧道中间段亮度加强照明入口段Llhl180W隧道LED灯两恻对称布置1.068.270.1入口段2UrlIooW隧道LED灯两侧对称布置1.034.142.5过渡段1Ltrl50W隧道LED灯两侧对称布置1.010.2321.2过渡段2Ltr2IooW隧道LED灯两侧对称布置9.03.417.8出口段ILexI50W隧道LED灯两侧对称布置1.01821.2出口段2Lex2100W隧道LED灯两恻对称布置1.03042.5中间段Lin160WLED灯两侧对称布置9.066.5应急照明

13、IOWLED灯两侧对称布置10.0020.2人行横通道28WLED灯中线布置3.01.01.0车行横通道I6OWLED灯中线布置3.01.01.04.4 隧道照明控制隧道主洞照明控制按夏季晴天、夏季云天/其它季节晴天、夏季阴天/其它季节云天、夏季重阴天/其它季节阴天、夜间、深夜分级控制。1.ED灯具照明控制采用无极调光控制方式,可实现远程手动控制、现场手动控制和自动控制。远程手动控制可作为特殊情况下的简单手动调光控制、手动开关灯或调光参数的修改;现场自动控制分为自动光亮度控制和自动时序控制。自动光亮度控制是结合隧道洞内外亮度、交通量、车速等参数调光控制模型,根据照明节能控制算法,实现隧道照明系统的自动控制。但各段亮度值不应低于公路隧道照明设计细则(JTGTD70/2-01-2014)的最低亮度要求。照明控制的优先级由高到底依次为现场手动控制、远程手动控制、现场自动光亮度和自动时序控制。加强照明根据洞外亮度、交通量变化进行调光,加强照明调光分级可按下表进行分级:季节及天气调光分级洞外亮度 (cdm1交通量 Nveh(h.ln)夏季晴天IL20(S)350II350N1200表44加强照明调光分,照明工况入IJ加强1段人口加强2段过渡1段过渡2段中间段出口1段出口2段左线30m3
