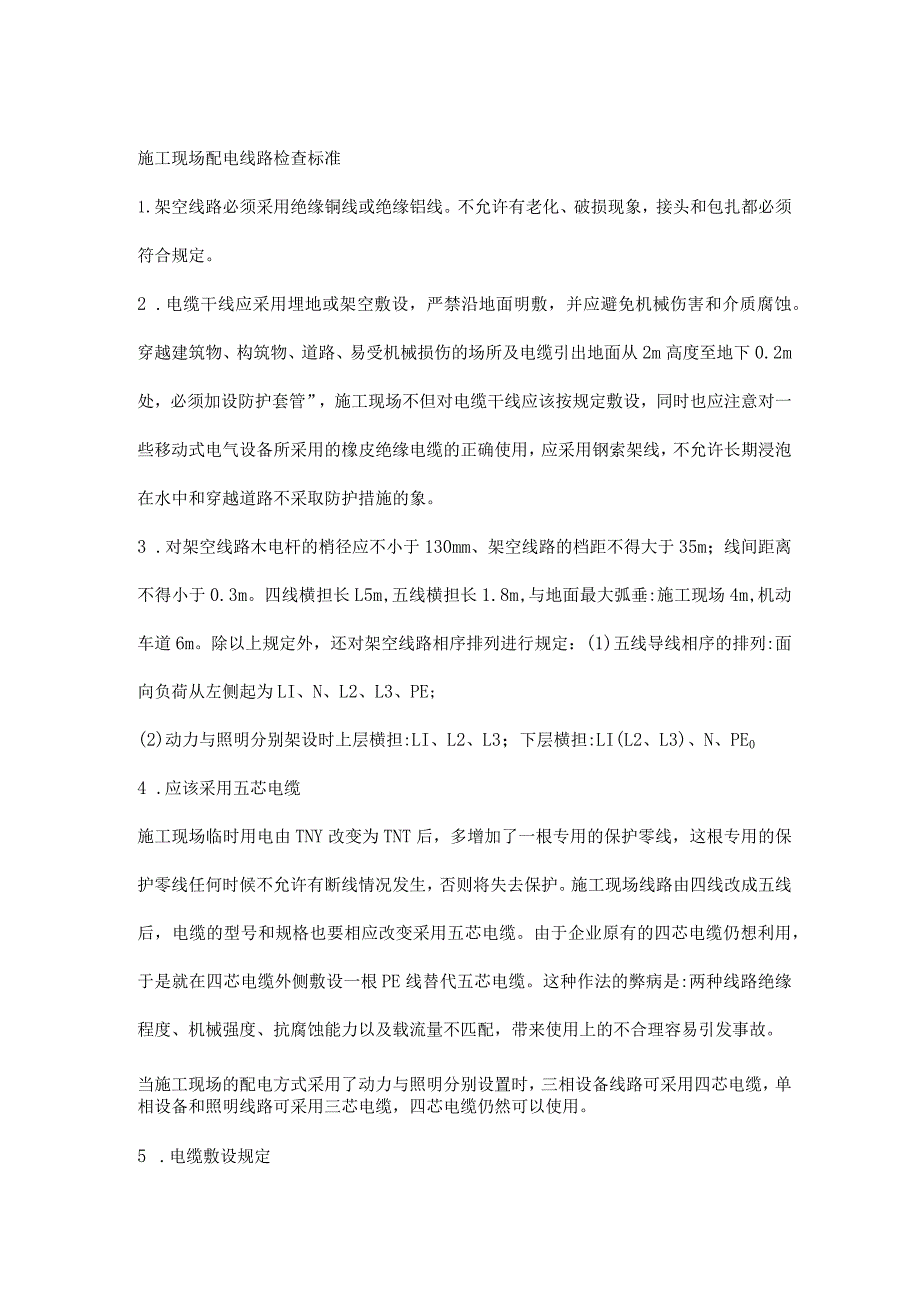

1、施工现场配电线路检查标准1.架空线路必须采用绝缘铜线或绝缘铝线。不允许有老化、破损现象，接头和包扎都必须符合规定。2 .电缆干线应采用埋地或架空敷设，严禁沿地面明敷，并应避免机械伤害和介质腐蚀。穿越建筑物、构筑物、道路、易受机械损伤的场所及电缆引出地面从2m高度至地下0.2m处，必须加设防护套管”，施工现场不但对电缆干线应该按规定敷设，同时也应注意对一些移动式电气设备所采用的橡皮绝缘电缆的正确使用，应采用钢索架线，不允许长期浸泡在水中和穿越道路不采取防护措施的象。3 .对架空线路木电杆的梢径应不小于130mm、架空线路的档距不得大于35m；线间距离不得小于0.3m。四线横担长L5m,五线横担长
2、1.8m,与地面最大弧垂:施工现场4m,机动车道6m。除以上规定外，还对架空线路相序排列进行规定：(1)五线导线相序的排列:面向负荷从左侧起为LI、N、L2、L3、PE;(2)动力与照明分别架设时上层横担:LI、L2、L3；下层横担:LI(L2、L3)、N、PE04 .应该采用五芯电缆施工现场临时用电由TNY改变为TNT后，多增加了一根专用的保护零线，这根专用的保护零线任何时候不允许有断线情况发生，否则将失去保护。施工现场线路由四线改成五线后，电缆的型号和规格也要相应改变采用五芯电缆。由于企业原有的四芯电缆仍想利用，于是就在四芯电缆外侧敷设一根PE线替代五芯电缆。这种作法的弊病是:两种线路绝缘

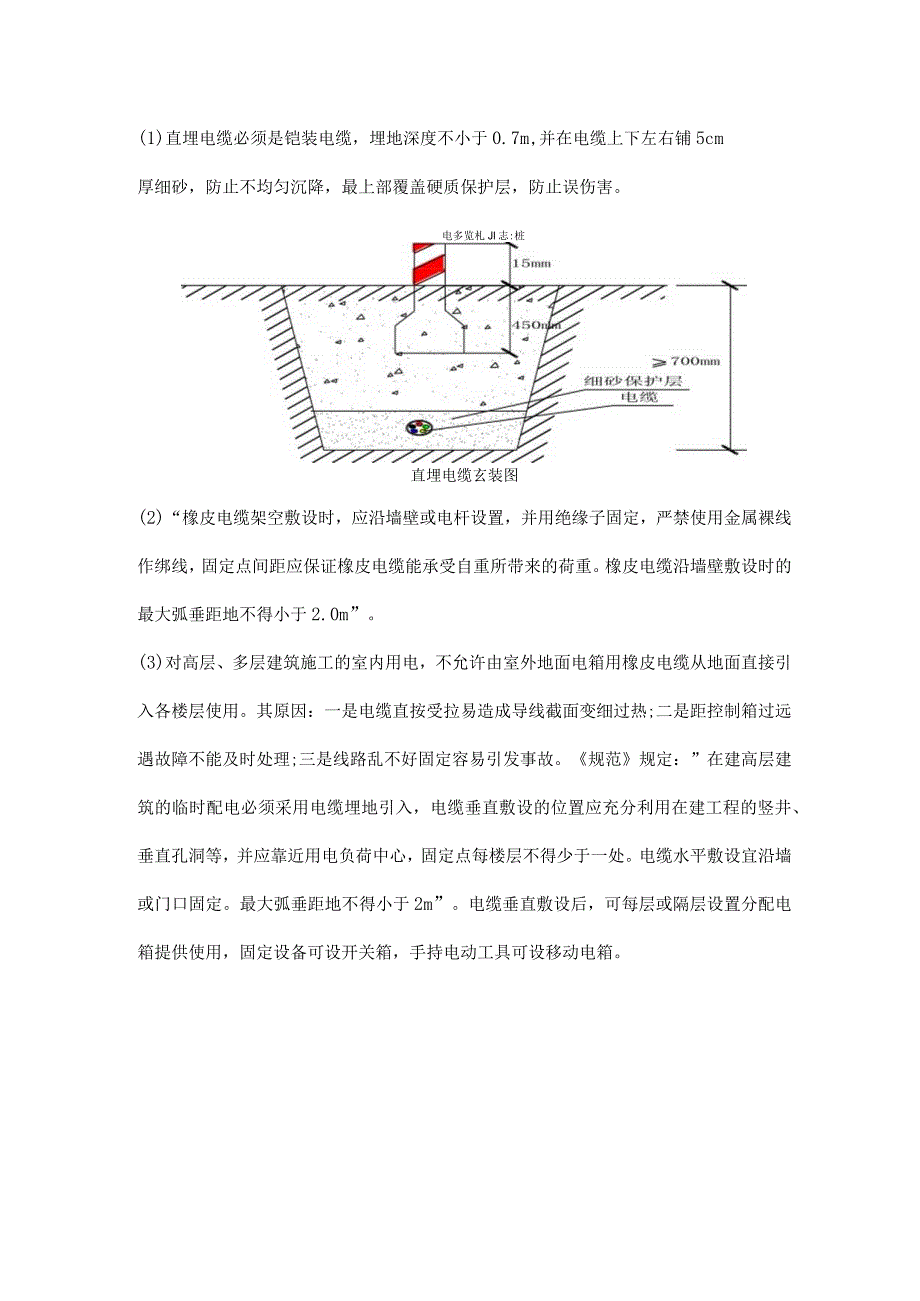

3、程度、机械强度、抗腐蚀能力以及载流量不匹配，带来使用上的不合理容易引发事故。当施工现场的配电方式采用了动力与照明分别设置时，三相设备线路可采用四芯电缆，单相设备和照明线路可采用三芯电缆，四芯电缆仍然可以使用。5 .电缆敷设规定(1)直埋电缆必须是铠装电缆，埋地深度不小于0.7m,并在电缆上下左右铺5cm厚细砂，防止不均匀沉降，最上部覆盖硬质保护层，防止误伤害。电多览札Jl志:桩直埋电缆玄装图(2)“橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线，固定点间距应保证橡皮电缆能承受自重所带来的荷重。橡皮电缆沿墙壁敷设时的最大弧垂距地不得小于2.0m”。(3)对高层、多层建筑施工的室内用电，不允许由室外地面电箱用橡皮电缆从地面直接引入各楼层使用。其原因：一是电缆直按受拉易造成导线截面变细过热;二是距控制箱过远遇故障不能及时处理;三是线路乱不好固定容易引发事故。规范规定：”在建高层建筑的临时配电必须采用电缆埋地引入，电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等，并应靠近用电负荷中心，固定点每楼层不得少于一处。电缆水平敷设宜沿墙或门口固定。最大弧垂距地不得小于2m”。电缆垂直敷设后，可每层或隔层设置分配电箱提供使用，固定设备可设开关箱，手持电动工具可设移动电箱。
