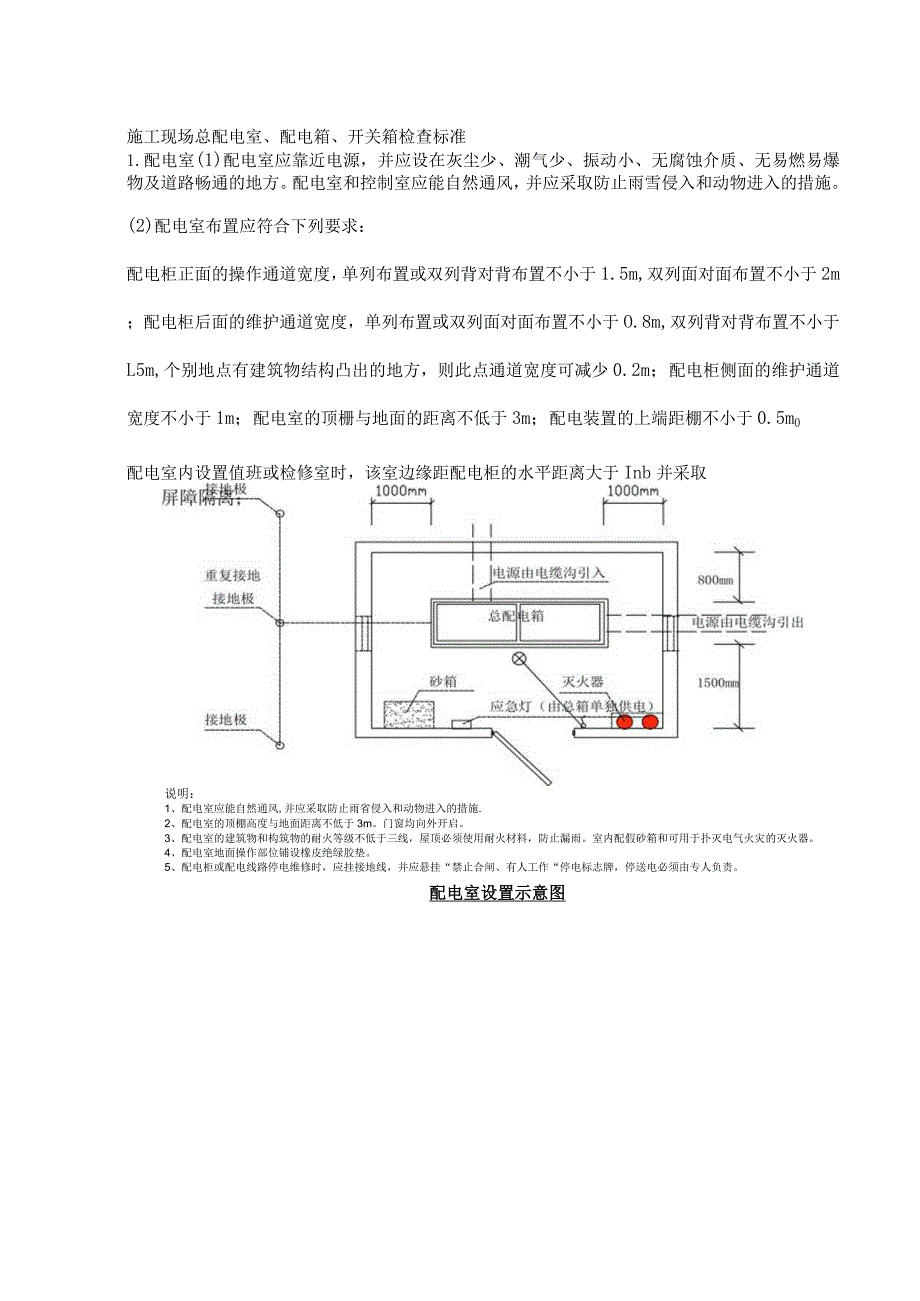

1、施工现场总配电室、配电箱、开关箱检查标准1.配电室(1)配电室应靠近电源,并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方。配电室和控制室应能自然通风,并应采取防止雨雪侵入和动物进入的措施。(2)配电室布置应符合下列要求:配电柜正面的操作通道宽度,单列布置或双列背对背布置不小于1.5m,双列面对面布置不小于2m;配电柜后面的维护通道宽度,单列布置或双列面对面布置不小于O.8m,双列背对背布置不小于L5m,个别地点有建筑物结构凸出的地方,则此点通道宽度可减少0.2m;配电柜侧面的维护通道宽度不小于1m;配电室的顶栅与地面的距离不低于3m;配电装置的上端距棚不小于0.5m0

2、配电室内设置值班或检修室时,该室边缘距配电柜的水平距离大于Inb并采取说明:1、配电室应能自然通风,并应采取防止雨省侵入和动物进入的措施.2、配电室的顶棚高度与地面距离不低于3m。门窗均向外开启。3、配电室的建筑物和构筑物的耐火等级不低于三线,屋顶必须使用耐火材料,防止漏雨。室内配假砂箱和可用于扑灭电气火灾的灭火器。4、配电室地面操作部位铺设橡皮绝绿胶垫。5、配电柜或配电线路停电维修时,应挂接地线,并应悬挂“禁止合闸、有人工作“停电标志牌,停送电必须由专人负责。配电室设置示意图聋蠹泰里a-富ABC PE -s*()ill4l ABC PE 聋赭r ABC PE 聋,41* * ABC PE l

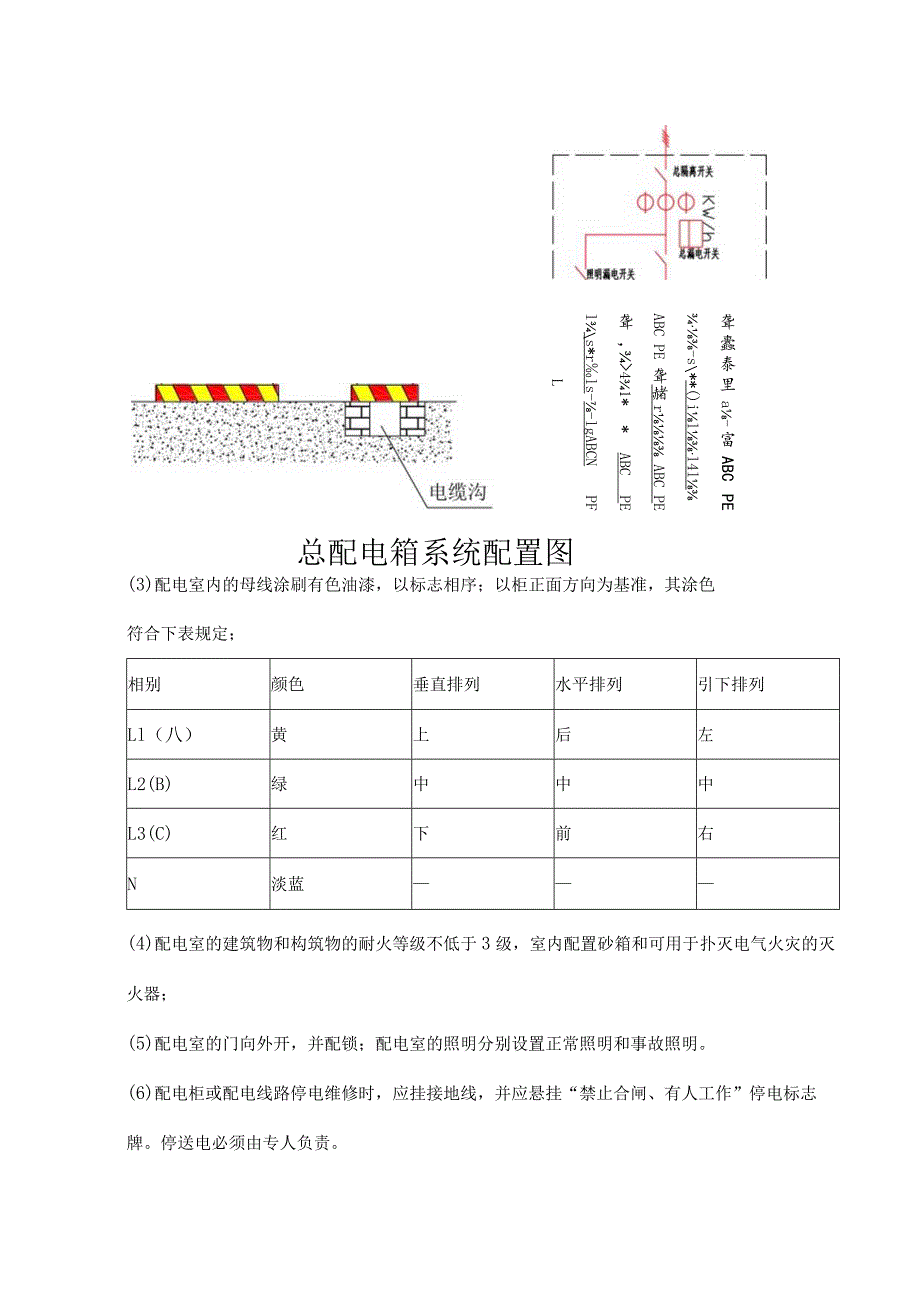

3、s*rls-lgABCN PF L总配电箱系统配置图(3)配电室内的母线涂刷有色油漆,以标志相序;以柜正面方向为基准,其涂色符合下表规定;相别颜色垂直排列水平排列引下排列Ll(八)黄上后左L2(B)绿中中中L3(C)红下前右N淡蓝(4)配电室的建筑物和构筑物的耐火等级不低于3级,室内配置砂箱和可用于扑灭电气火灾的灭火器;(5)配电室的门向外开,并配锁;配电室的照明分别设置正常照明和事故照明。(6)配电柜或配电线路停电维修时,应挂接地线,并应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。(7)配电室地面应满铺干燥的加五板或绝缘橡胶防护垫。配电室应保持整洁,不得堆放任何妨碍操作、维修

4、的杂物。2.配电箱及开关箱(1)配电箱及开关箱的设置1)配电系统应设置配电柜或总配电箱、分配电箱、开关箱,实行三级配电两级保护系统。配电系统宜使三相负荷平衡。220V或380V单相用电设备宜接入220/38OV三相四线系统;当单相照明线路电流大于30A时,宜采用220/38Ov三相四线制供电。规范要求,配电箱应作分级设置,即在总配电箱下,设分配电箱,分配电箱以下设开关箱,开关箱以下就是用电设备,形成三级配电。“两级保护”主要指采用漏电保护措施,除在末级开关箱内加装漏电保护器外,还要在上一级分配电箱或总配电箱中再加装一级漏电保护器,总体上形成两级保护。接其它分路开关联 开。m 分总配电箱接线排E

5、l分箱总开关闸刀分配电箱PE 排开关箱漏电开关用电设备2)总配电箱应设在靠近电源的区域,分配电箱应设在用电设备或负荷相对集中的区域,分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m03)每台用电设备必须有各自专用的开关箱,严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)。4)动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时,动力和照明应分路配电;动力开关箱与照明开关箱必须分设。5)配电箱、开关箱周围应有足够2人同时工作的空间和通道,不得堆放任何妨碍操作、维修的物品,不得有灌木、杂草。6)配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作

6、,钢板厚度应为1.22.0mm,其中开关箱箱体钢板厚度不得小于1.2mm,配电箱箱体网板厚度不得小于1.5mm,箱体表面应做防腐处理。7)配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为L4L6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.81.6m.8)配电箱、开关箱内的电器(含插座)应先安装在金属或非木质阻燃绝缘电器安装板上,然后方可整体紧固在配电箱、开关箱箱体内。金属电器安装板与金属箱体应做电气连接。配电箱的电器安装板上必须设置PE线端子板。有零线接入时电器安装板上必须设置N线端子板,N线端子板必须与金属电安装板绝缘;

7、PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。9)配电箱、开关箱内的连接线必须采用铜芯绝缘导线。导线绝缘的颜色标志应按JGJ46DE相关要求配置并排列整齐;导线分支接头不得采和螺栓压接,应采用焊接并做绝缘包扎,不得有外露带电部分。10)配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接,金属箱门与金属箱必须通过采用编织软铜线做电气连接。11)配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适应,箱内电器安装板板面电器安装尺寸可按照下表确定。配电箱、开关箱内电器安

8、装尺寸选择值间距名称最小净距(mm)并列电器(含单极熔断器)30电器进出线管孔与电器边沿间15A,302030A,5060A及以上,80电器进出线管孔至板边40电器进出线管孔至板边40配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面。配电箱、开关箱的进、出线口应配置固定线卡、进出线应加绝缘护套并成束卡在箱体上,不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆,不得有接头。(2)电器装置的选择1)配电箱、开关箱内的电器必须可靠、完好,严禁使用破损、不合格的电器。2)总配电箱的电器应具备电源隔离,正常接通与分断电路,以及短路、过载、漏电保护功能。电器设置应符合下列原则

9、:当总路设置总漏电保护器时,还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当所设总漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时,可不设总断路器或总熔断器。当各分路设置分路漏电保护器时,还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断涔、分路熔断器。当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时,可不设分路断路器或分路熔断器。隔离开关应设置于电源进线端,应采用分断时具有可见分断点,并能同时断开电源所有极的隔离电器。如采用分断时具有可见分断点的断路器,可不另设隔离开关。熔断器应选用具有可靠灭弧分断功能的产品。装设

10、电流互感器时,其二次回路必须与保护零线有一个连接点,且严禁断开电路。开关箱必须装设隔离开关、断路器或熔断涔,以及漏电保护器。隔离开关应采用分断时具有可见分断点,能同时断开电源所有极的隔离电器,并应设置于电源进线端。当断路器是具有可见分断点时,可不另设隔离开关。开关箱中的隔离开关只可直接控制照明电路和容量不大于3.OkW的动力电路,但不应频繁操作。容量大于3.OkW的动力电路应采用断路器控制,操作频繁时还应附设接触器或其他启动控制装置。漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧,且不得用于启动电气设备的操作。漏电保护器的选择应符合现行国家标准剩余电流动作保护器的一般要求和漏电保护器安装和运

11、行的要求的规定。开关箱中漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1s。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品,其额定漏电动作电流不应大于15mA,额定漏电动作时间不应大于0.1s。总配电箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1s,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAs。总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。(3)漏电保护器的测试测试内容分两项:第一项测试联锁机构的灵敏度,其测试方法为按动漏电保

12、护器的试验按钮三次;带负荷分、合开关三次,均不应有误动作;第二项测试特性参数,测试内容为:漏电动作电流、漏电不动作电流和分断时间,其测试方法应用专用的漏电保护器测试仪进行。以上测试应该在安装后和使用前进行,漏电保护器投入运行后定期(每月)进行,雷雨季节应增加次数。(4)使用与维护1)配电箱、开关箱箱门应配锁,并应由专人负责。配电箱、开关箱应有名称、用途、分路标记及系统接线图。配电箱、开关箱应定期检查、维修。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套,必须使用电工绝缘工具,并应做检查、维修工作记录。对配电箱、开关箱进行定期维修、检查时,必须将其前一级相应的电源隔离开关

13、分闸断电,并悬挂“禁止合闸、有人工作”停电标志牌,严禁带电作业。2)配电箱、开关箱必须按照下列顺序操作:送电操作顺序为:总配电箱一分配电箱一开关箱;停电操作顺序为:开关箱一分配电箱一总配电箱。但出现电气故障的紧急情况可除外。3)施工现场停止作业1小时以上时,应将动力开关箱断电上锁。(5)配电箱、开关箱标准化管理具体做法:防雨棚分箱护栏及地面硬化图(单位:mm)分配电箱系统图分配电箱电器配置图分配电箱系统图开关箱系统图ABCPE说明:1、配电箱的电器安装板上必须分设N线端子板和PE线端子板,N线端子板必须与金属电器安装板绝缘,PE端子板必须与金属电器安装板做电气连接。2、进出线中的N线必须通过N线端子板连接,PE线必须通过PE线端子板连接。开关箱系统图开关箱电器配置图150150垓穿管。入、SH300 200,240说明:1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作,钢板厚度应为1.22.Omm,其中开关箱箱体的钢铁厚度不得小于1.2mm,配电箱箱体的钢板厚度不得小于1.5mm,箱体表面应做防腐处理。2、配电箱、开关箱应装设端正、牢固,固定式配电箱的中心点与地面的垂直距离就为1.41.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上,其中心点距地面的垂直距离宜为0.81.6m.移动式、固定式开关箱示意图
