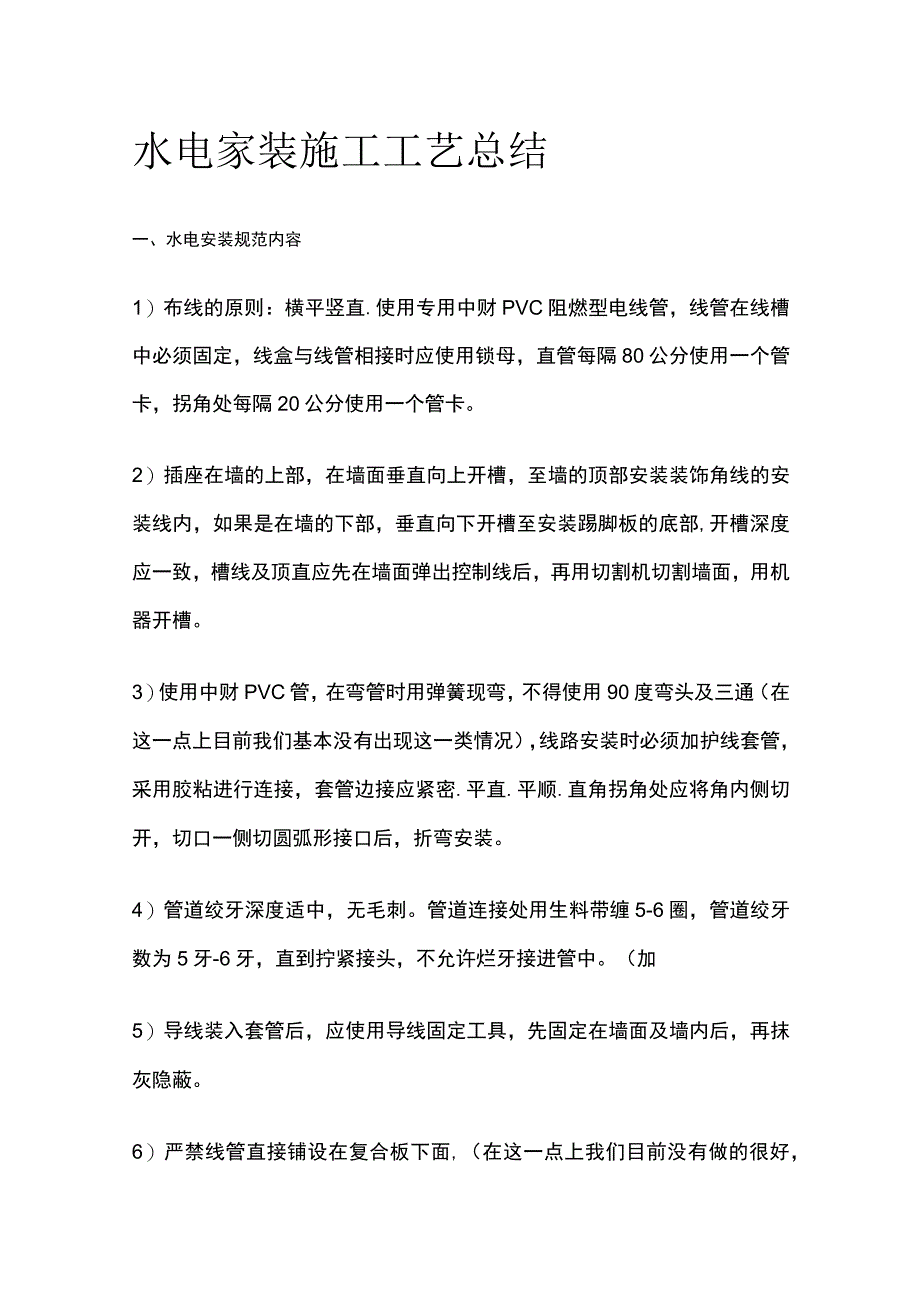

1、水电家装施工工艺总结一、水电安装规范内容1）布线的原则：横平竖直.使用专用中财PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。2）插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部,开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。3）使用中财PVC管，在弯管时用弹簧现弯，不得使用90度弯头及三通（在这一点上目前我们基本没有出现这一类情况），线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直.平顺.
2、直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。4）管道绞牙深度适中，无毛刺。管道连接处用生料带缠5-6圈，管道绞牙数为5牙-6牙，直到拧紧接头，不允许烂牙接进管中。（加5）导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽。6）严禁线管直接铺设在复合板下面,（在这一点上我们目前没有做的很好，以后我们会和客户交流好，复合地板一定要进行开槽处理。）在实木地板下的线管必须有加固措施。7）严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。（在卫生间的地面上不能有任何的线管，在这一点上我们必须要加强处理。）8）穿入线管的导线不应大于线管的孔面积40%,管内导线不得有接头

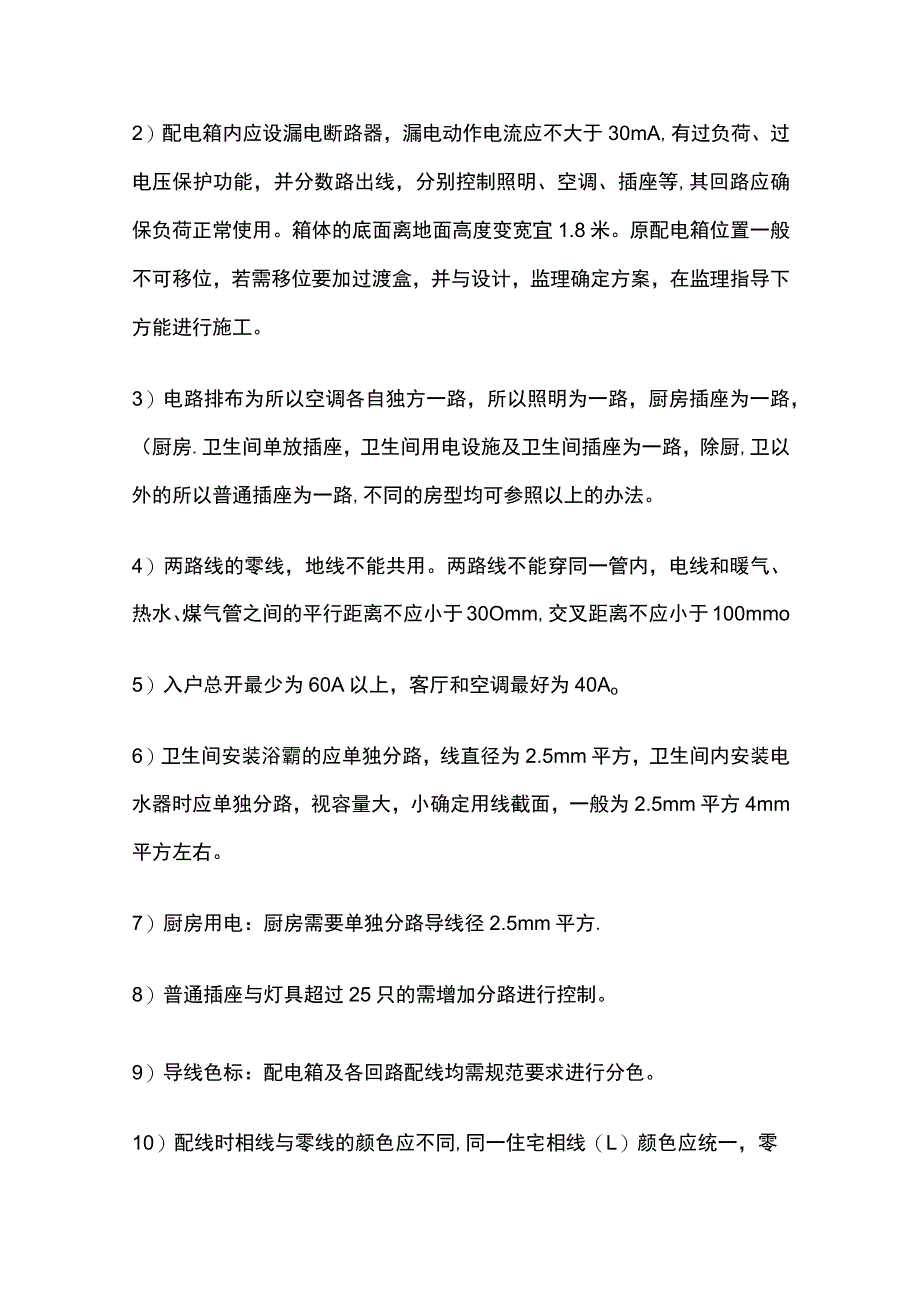

3、,不同用途的导线严禁混穿于一根线管内。9）导线进入线盒必须保证留有一定的长度，留有1015厘米，音响留100厘米，穿软管以便进行开关.插座的安装维修。10）装水管距离墙面应为1.5公分,左热右冷，间距15公分中。11）电线与水管平行距不应小于30公分，交叉.过桥距不应小于10公分。12）电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。13）水电验收合格后，方可粉平线槽，墙槽应用1:3水泥砂浆填补密实（应分两次粉平墙面。）二、强电系统施工D每户应设置分户配电箱，配电箱安装位置，漏电箱安装位置：应安装在易操作位置，便于日常维修。2）配电箱内应设漏电断路器，漏电动作电流应不大于30mA,有过负荷
4、、过电压保护功能，并分数路出线，分别控制照明、空调、插座等,其回路应确保负荷正常使用。箱体的底面离地面高度变宽宜1.8米。原配电箱位置一般不可移位，若需移位要加过渡盒，并与设计，监理确定方案，在监理指导下方能进行施工。3）电路排布为所以空调各自独方一路，所以照明为一路，厨房插座为一路，（厨房.卫生间单放插座，卫生间用电设施及卫生间插座为一路，除厨,卫以外的所以普通插座为一路,不同的房型均可参照以上的办法。4）两路线的零线，地线不能共用。两路线不能穿同一管内，电线和暖气、热水、煤气管之间的平行距离不应小于30Omm,交叉距离不应小于100mmo5）入户总开最少为60A以上，客厅和空调最好为40A
5、o6）卫生间安装浴霸的应单独分路，线直径为2.5mm平方，卫生间内安装电水器时应单独分路，视容量大，小确定用线截面，一般为2.5mm平方4mm平方左右。7）厨房用电：厨房需要单独分路导线径2.5mm平方.8）普通插座与灯具超过25只的需增加分路进行控制。9）导线色标：配电箱及各回路配线均需规范要求进行分色。10）配线时相线与零线的颜色应不同,同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线。穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。11）文明施工，规范施工，加速施工，给整个工程开个好头。三、弱电系统施工D电话必须使用专用电话线穿线管
6、敷设，不能与其他线混穿一管。2） TV有线电视线必须采用符合要求的同轴电缆线（宽频7.511）,并严禁对接，有线网络线的弯曲半径或=8D（R为64MM）o3） TV有线电视线严禁与网络线混穿一管。4）强弱电严禁在同一根管内铺设，不得接入同一个接线盒。5）强弱电线管间距要大于15mm。电话线、电视线等信号线不能和电线平行走线。6）四终端以下的安装，应采用分频器（分配器）。分配必须安装在120型的大方线盒内（TV盒）减少电平信号的损失，同时又便于维修。7）进行通电实验，检查所有电器元件的工作状态功能是否正常。8）留足音响线出口的长度方便以后移位（应留足1米距离），并保护。9）完毕后有电工绘制电路图
7、（电器排列平面图，系统图）。（这一点上我们做的很不够，以后一定要做到这点。）10）电工必须配有持证上岗，配备规范电工工具。11）电工工作时必须穿绝缘鞋，必须两人以上操作，严禁穿短裤进行工作，文明施工。四、灯具的安装D灯具的安装最基本的要求就是牢固。2）室内安装壁灯、床头灯、台灯、落地灯、镜前灯等灯具时，高度低于2.4m及以下的灯具的金属外壳均应接地可靠，以保证使用安全。3）卫生间及厨房装矮脚灯头时,宜采用瓷螺口灯头接线,相线（开关线）应接在中心触点端子上，零线接在螺纹端子上。4）台灯等带开关的灯头，为了安全，开关手柄不应有裸露的金属部分。5）装饰吊平顶安装各类灯具时，应按照灯具的安装说明的要求
8、进行安装灯具重量大于3kg应采用预埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安（能用吊平顶吊木龙骨支架安装灯具）。不得挂在相邻的水管、电管上，必须独立吊挂。从灯头箱盒引出的导线应用软管保护至灯位，防止导线裸露在平顶内。6）轻型灯具，可吊挂在原有或有附加大、中龙骨上，但必须做加固处理。严禁吊挂在空调风管、水管和电管上。7）成排灯具必须横平竖直，允许偏差不大于3mm.8）在吊平顶内与灯具连接的导线，必须有软管保护，不得裸线。五、开关、插座安装D根据设计和客户方案要求确定开关、插座、灯具的相关位置。2）插座、开关安装牢固，四周无缝隙;面向电源插座的相线和零线的位置右相左零，有接地孔的插座，其他线插应为上
9、方位置，接地应可靠。3）插座离地面应不低于200mm。同一室内安装的插座应采用防触电保护措施的插座;成排安装的插座高低不应大于2mmo4）开关、插座整洁无污迹。L5m以下安装的插座应采用防守触电保护施的插座;线盒内导线应留有余量，长度宜为150mm。接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳。5）照明灯开关距地面高度宜为1.3m,开关、插座距门口为150-200mm,开关不宜装在门后。6）出水口大案下方不要有插座和开关，左右距离有20mmo7）开关位置应与灯头位相对应，同一室内开关方向应一致。8）暗盒要平整，不能超出墙平面，安装在木质材料上的开关、插座的接线盒要接至面板底。线管要
10、低于墙平面，与暗盒连接用暗盒螺母，开关、插座分别要在同一水平上。成品保护D安装开关、插座时不得碰坏墙面，要保持墙面的清洁。2）开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。3）其它工种在施工时，不要碰坏和碰歪开关、插座。应注意的质量问题D开关、插座的面板不平整，与建筑物表面之间有缝隙。应调整面板后在拧紧固定螺丝，使其紧贴建筑物表面。2）开关未断相，插座的相线、零线及地线压接混乱，应按要求进行改正。3）多灯房间开关与控制灯具顺序不对应。在接线时应仔细分清各路灯具的导线，依次压接，并保证开关方向一致。4）固定面扳的螺丝不统一（有一字和十字螺丝）。为了美观，应选用统一的螺丝。5）同一房间
11、的开关、插座的安装高度这差超出允许偏差范围，应即时更正。6）开关、插座箱内拱头接线，应改为鸡爪接导线总头，再分支导线接个开关或插座端头。或采用LC安全型压线帽压接总头后，再分支进行导线连接六、卫生洁具安装D卫生器具外表面洁净无损坏，安装牢固平稳，不得松动;各连接处应密封无渗漏;阀门开关灵活。安装完毕后进行不少于2小时盛水试验无渗漏，盛水量分别如下：便器高低落水箱应盛至板手以下IOMM处;各种洗涤盆、面盆应盛至溢水口；浴缸应盛至不少于缸深的三分之一。2）坐便器安装;安装前必须检查坐便器有无破损、裂纹，进水孔与排水口应通畅,不符合质量要求的不应盲目安装。坐便器应安装平稳、端正，位于厕所隔间中，位置
12、应正确，并用水平尺度调整平面水平。3）地漏安装：地漏应安装在地平最低外，其标高不应超出地面，最低不得低于地面以下5MM。4）蹲式大便器排水孔的中心纵向距离墙体面不小于540mm:坐式大便器排水孔的中心纵向距墙体面不小于420mm,坐面距地面的高度30Omm:洗脸池安装：洗脸洗手盆盆口边距地约80Omm;浴盆的上口边距地面不大于520mm.5）洗脸池安装：洗脸池台盆上口距地800MM,台盆安装支架上应接触严密，不得有松动。台盆应用水平尺校正，水平偏差小于等于2MMo三角阀门和脸盆龙头连接采用钢管收紧。6）卫生器具的给水连接管不得有凹凸弯偏等缺陷。7）卫生器具固定应牢固。不得在多孔砖或轻型隔墙中使
13、用膨胀螺栓固定卫生器具。8）卫生器具及各种给水管在穿过楼层时周边应作防漏处理，检查合格后放可进入下道工序施工。9）洁具在搬运和安装时要防止磕碰。稳装后洁具排水口应用防护用品读堵好，镀铭零件用纸包好，一免堵塞或损坏。10）在釉面砖、水磨石墙面剔孔洞时，宜用电钻或先用小鎏子轻剔掉釉面，待剔至砖底灰层处放可用力，但不得过猛，以免将面层剔碎或震成空鼓现象。11）洁具稳装后,为防止配件丢失或损坏,配件应在竣工前统一安装。12）安装完的洁具应加以保护，防止洁具瓷面受损和整个洁具损坏。13）通水试验前应检查地漏是否畅通，分户阀门是否关好，然后按层段分房间逐一进行同水试验，以免漏水使装修工程受损。14）在冬季
14、室内不通暖时,各种洁具必须将水放净。存水弯应无积水,以免将洁具和存水弯冻裂。应注意的质量问题D座便器不平，左右倾斜。原因：稳装时，正面和两侧垫砖不牢，焦渣天填充后，没有检查，抹灰后不修理，造成高水箱与便器不对中。2）高、低水箱拉、拖把不灵活。原因：高、低水箱内部配件安装时,三个主要部件在水箱内位置不合理。高水箱进水、拉把应放在水箱同侧。以免使用时互相干扰。3）零件镀铭表面被破坏。原因：安装时使用管钳。应使用平面扳手或自制扳手。4）坐便器与背水箱中心没对正，弯管歪扭。原因：划线不对中，便器稳装不正或先稳背箱，后稳便器）坐便器周围离开地面。原因：下水管口预留过高，稳装前没修理。6）立式小便器距墙缝隙太大。原因：甩口尺寸不准确。7）洁具溢水失灵。原因：下水口无溢水眼。8）通水之前，将器具内污物清理干净水电安装规范全部出自国家标准与行业标准。
