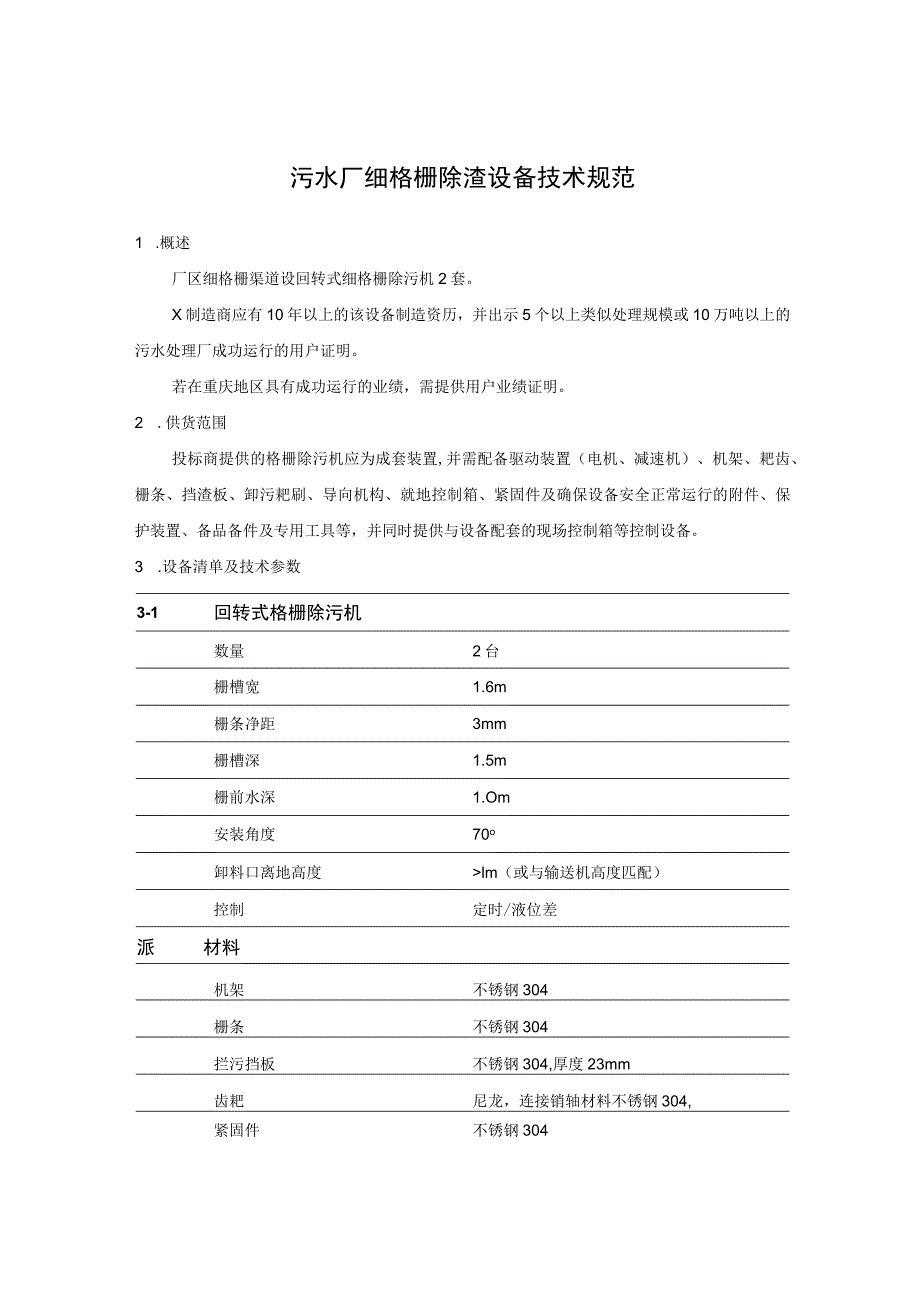

污水厂细格栅除渣设备技术规范.docx_第1页
第1页 / 共4页

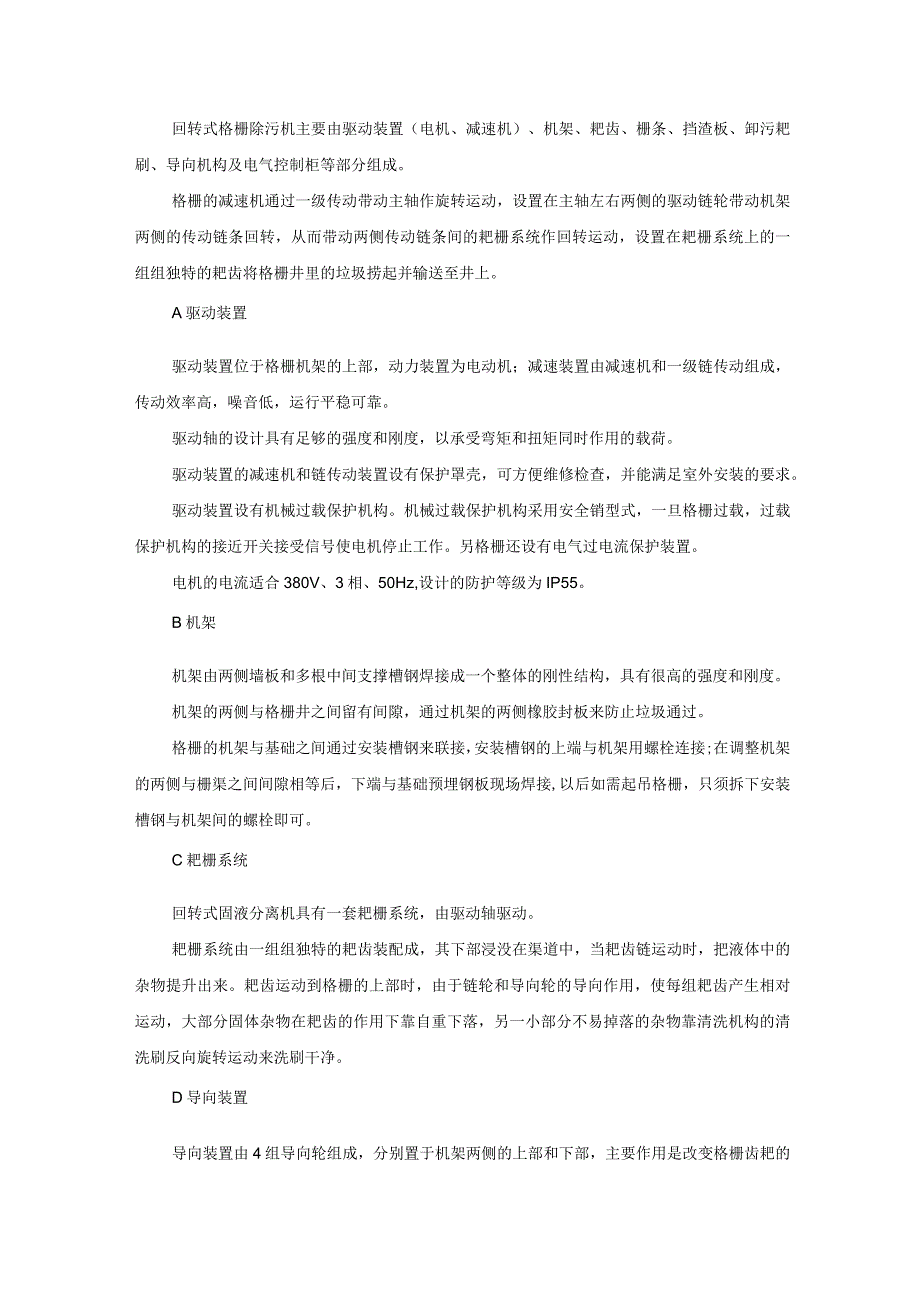

污水厂细格栅除渣设备技术规范.docx_第2页
第2页 / 共4页

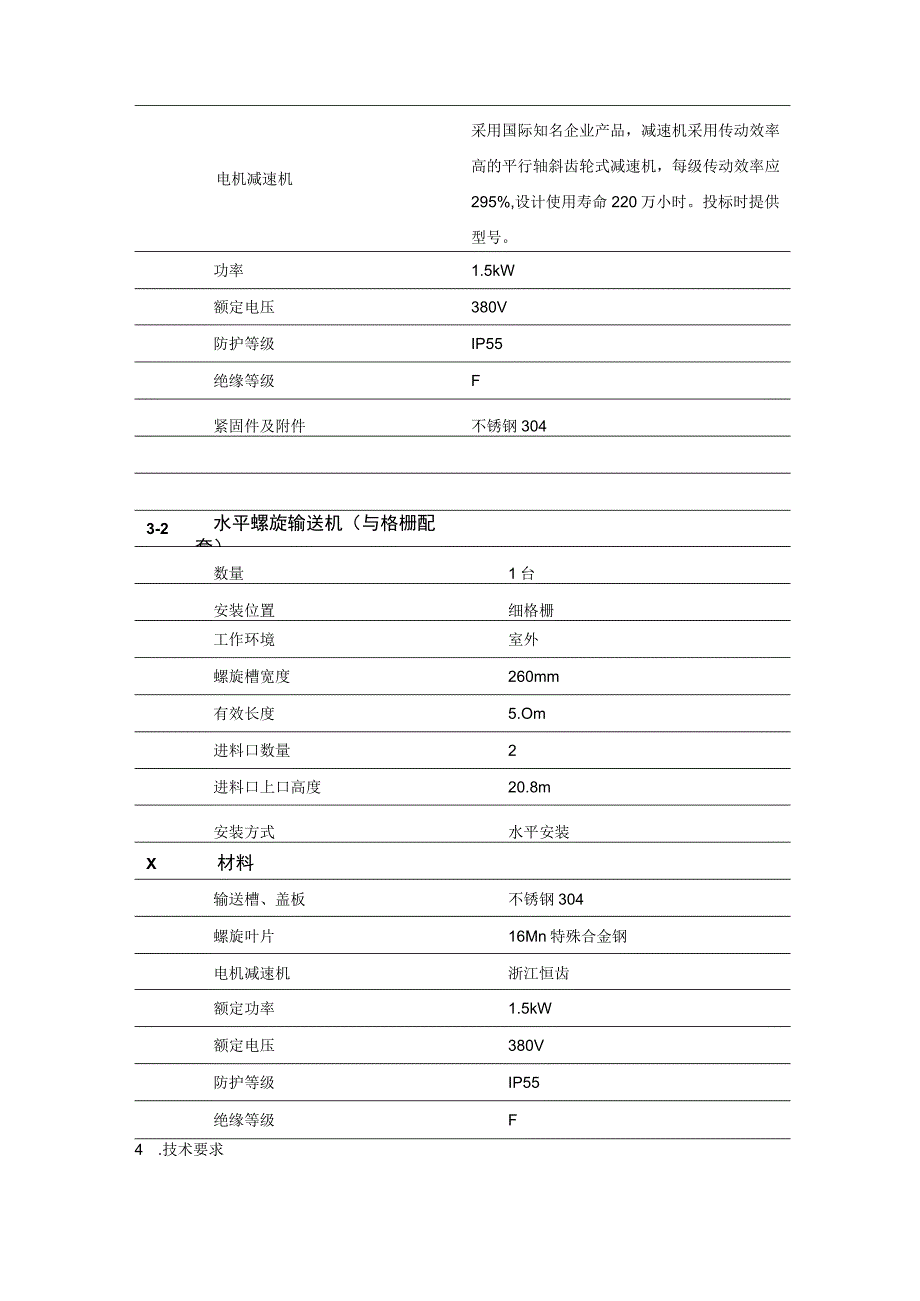

污水厂细格栅除渣设备技术规范.docx_第3页
第3页 / 共4页
污水厂细格栅除渣设备技术规范.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《污水厂细格栅除渣设备技术规范.docx》由会员分享,可在线阅读,更多相关《污水厂细格栅除渣设备技术规范.docx(4页珍藏版)》请在第壹文秘上搜索。

1、污水厂细格栅除渣设备技术规范1 .概述厂区细格栅渠道设回转式细格栅除污机2套。X制造商应有10年以上的该设备制造资历,并出示5个以上类似处理规模或10万吨以上的污水处理厂成功运行的用户证明。若在重庆地区具有成功运行的业绩,需提供用户业绩证明。2 .供货范围投标商提供的格栅除污机应为成套装置,并需配备驱动装置(电机、减速机)、机架、耙齿、栅条、挡渣板、卸污耙刷、导向机构、就地控制箱、紧固件及确保设备安全正常运行的附件、保护装置、备品备件及专用工具等,并同时提供与设备配套的现场控制箱等控制设备。3 .设备清单及技术参数3-1回转式格栅除污机数量2台栅槽宽1.6m栅条净距3mm栅槽深1.5m栅前水深

2、1.Om安装角度70o卸料口离地高度lm(或与输送机高度匹配)控制定时/液位差派材料机架不锈钢304栅条不锈钢304拦污挡板不锈钢304,厚度23mm齿耙尼龙,连接销轴材料不锈钢304,紧固件不锈钢304电机减速机采用国际知名企业产品,减速机采用传动效率高的平行轴斜齿轮式减速机,每级传动效率应295%,设计使用寿命220万小时。投标时提供型号。功率1.5kW额定电压380V防护等级IP55绝缘等级F紧固件及附件不锈钢3043-2水平螺旋输送机(与格栅配套)数量1台安装位置细格栅工作环境室外螺旋槽宽度260mm有效长度5.Om进料口数量2进料口上口高度20.8m安装方式水平安装X材料输送槽、盖板

3、不锈钢304螺旋叶片16Mn特殊合金钢电机减速机浙江恒齿额定功率1.5kW额定电压380V防护等级IP55绝缘等级F4 .技术要求回转式格栅除污机主要由驱动装置(电机、减速机)、机架、耙齿、栅条、挡渣板、卸污耙刷、导向机构及电气控制柜等部分组成。格栅的减速机通过一级传动带动主轴作旋转运动,设置在主轴左右两侧的驱动链轮带动机架两侧的传动链条回转,从而带动两侧传动链条间的耙栅系统作回转运动,设置在耙栅系统上的一组组独特的耙齿将格栅井里的垃圾捞起并输送至井上。A驱动装置驱动装置位于格栅机架的上部,动力装置为电动机;减速装置由减速机和一级链传动组成,传动效率高,噪音低,运行平稳可靠。驱动轴的设计具有足

4、够的强度和刚度,以承受弯矩和扭矩同时作用的载荷。驱动装置的减速机和链传动装置设有保护罩壳,可方便维修检查,并能满足室外安装的要求。驱动装置设有机械过载保护机构。机械过载保护机构采用安全销型式,一旦格栅过载,过载保护机构的接近开关接受信号使电机停止工作。另格栅还设有电气过电流保护装置。电机的电流适合380V、3相、50Hz,设计的防护等级为IP55。B机架机架由两侧墙板和多根中间支撑槽钢焊接成一个整体的刚性结构,具有很高的强度和刚度。机架的两侧与格栅井之间留有间隙,通过机架的两侧橡胶封板来防止垃圾通过。格栅的机架与基础之间通过安装槽钢来联接,安装槽钢的上端与机架用螺栓连接;在调整机架的两侧与栅渠

5、之间间隙相等后,下端与基础预埋钢板现场焊接,以后如需起吊格栅,只须拆下安装槽钢与机架间的螺栓即可。C耙栅系统回转式固液分离机具有一套耙栅系统,由驱动轴驱动。耙栅系统由一组组独特的耙齿装配成,其下部浸没在渠道中,当耙齿链运动时,把液体中的杂物提升出来。耙齿运动到格栅的上部时,由于链轮和导向轮的导向作用,使每组耙齿产生相对运动,大部分固体杂物在耙齿的作用下靠自重下落,另一小部分不易掉落的杂物靠清洗机构的清洗刷反向旋转运动来洗刷干净。D导向装置导向装置由4组导向轮组成,分别置于机架两侧的上部和下部,主要作用是改变格栅齿耙的运行方向。E卸渣耙刷耙栅装置将水体内的垃圾提升到栅渠上的卸料口,大部分垃圾通过

6、自重掉入螺旋输送机上,少部分垃圾通过卸渣耙刷将其刷入卸料位置。卸渣耙刷由传动装置的链条带动旋转,耙刷采用特殊耐磨材质,具有较强的韧性又具有较强的耐磨性。F电气控制配置一台就地控制箱,同时控制格栅及水平螺旋输送机的运行。格栅运行时,则螺旋输送机随之运行。反之,格栅停止运行后,螺旋输送机继续运行一段时间后停止。5 .设备检验回转式格栅除污机配套的输送设备应在工厂进行组装和试运行。承包商应保证所提供的格栅成套设备符合设计规定的性能要求。安装后,应按技术要求进行检验,保证其允差值符合规定的指标。应检查和加注润滑油脂。空载运行2小时,螺旋叶片和槽体应正常跑合,驱动装置应转动灵活,运行平稳。6 .防腐与喷涂不锈钢需经过酸洗钝化处理。7 .备件承包商应提供设备安装验收后,2年正常运转所需要的足够的备件和易损件及报价,还应提供必要的特殊工具。承包商应在投标文件中附备件和易损件清单,并注明其品种、数量和清单供业主审查。推荐给业主的备品备件,另列清单并单独报价。备件和易损件的包装和保护应能保证其长期存放而不变质,且应有明显标志,易于识别。

展开阅读全文
