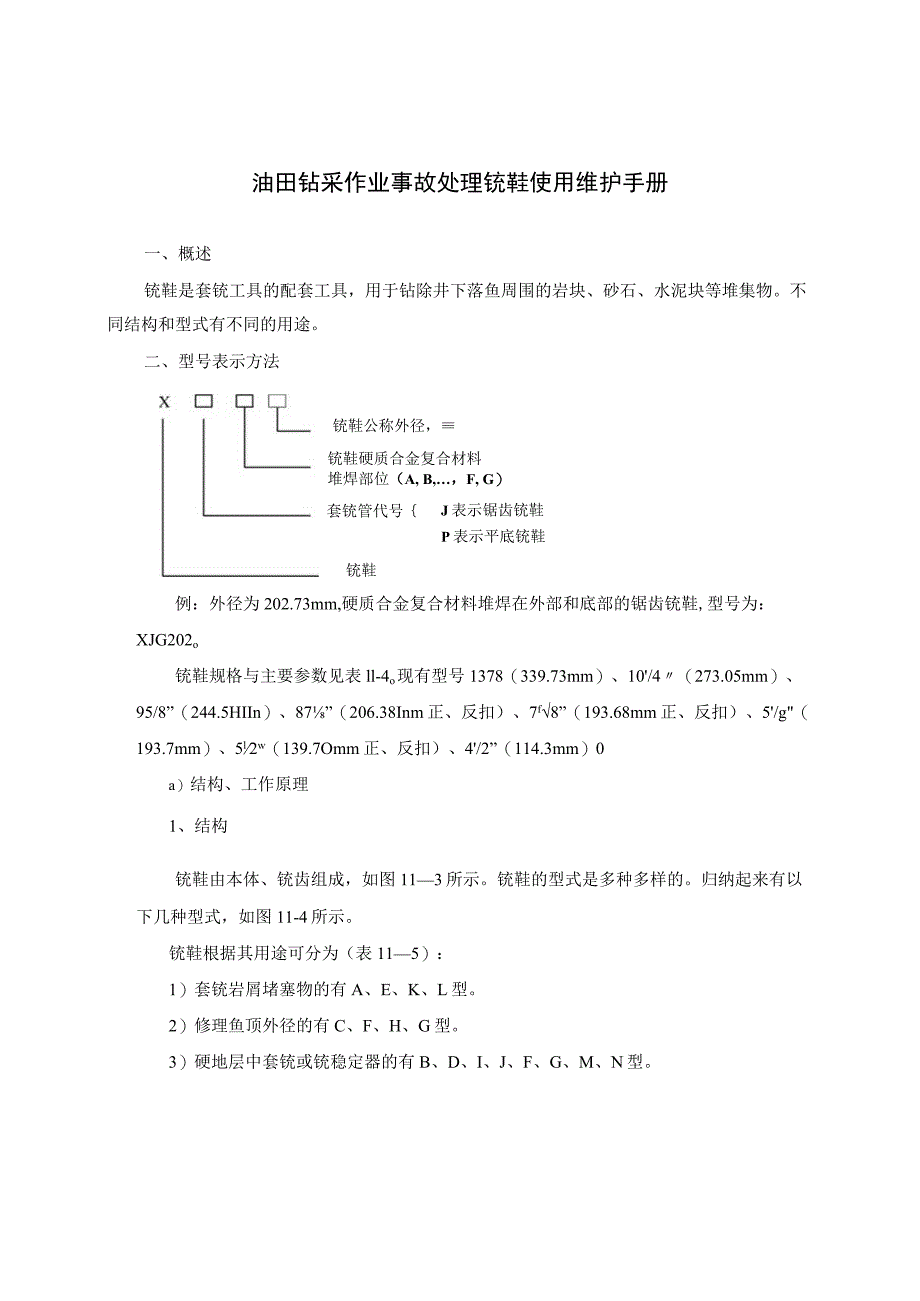

1、油田钻采作业事故处理铳鞋使用维护手册一、概述铳鞋是套铳工具的配套工具，用于钻除井下落鱼周围的岩块、砂石、水泥块等堆集物。不同结构和型式有不同的用途。二、型号表示方法铳鞋公称外径，铳鞋硬质合金复合材料堆焊部位（A, B,，F, G）套铳管代号铳鞋J表示锯齿铳鞋P表示平底铳鞋例：外径为202.73mm,硬质合金复合材料堆焊在外部和底部的锯齿铳鞋,型号为：XJG202o铳鞋规格与主要参数见表ll-4o现有型号1378（339.73mm）、10/4（273.05mm）、95/8”（244.5HIIn）、87”（206.38Inm正、反扣）、7f8”（193.68mm正、反扣）、5/g（193.7mm）

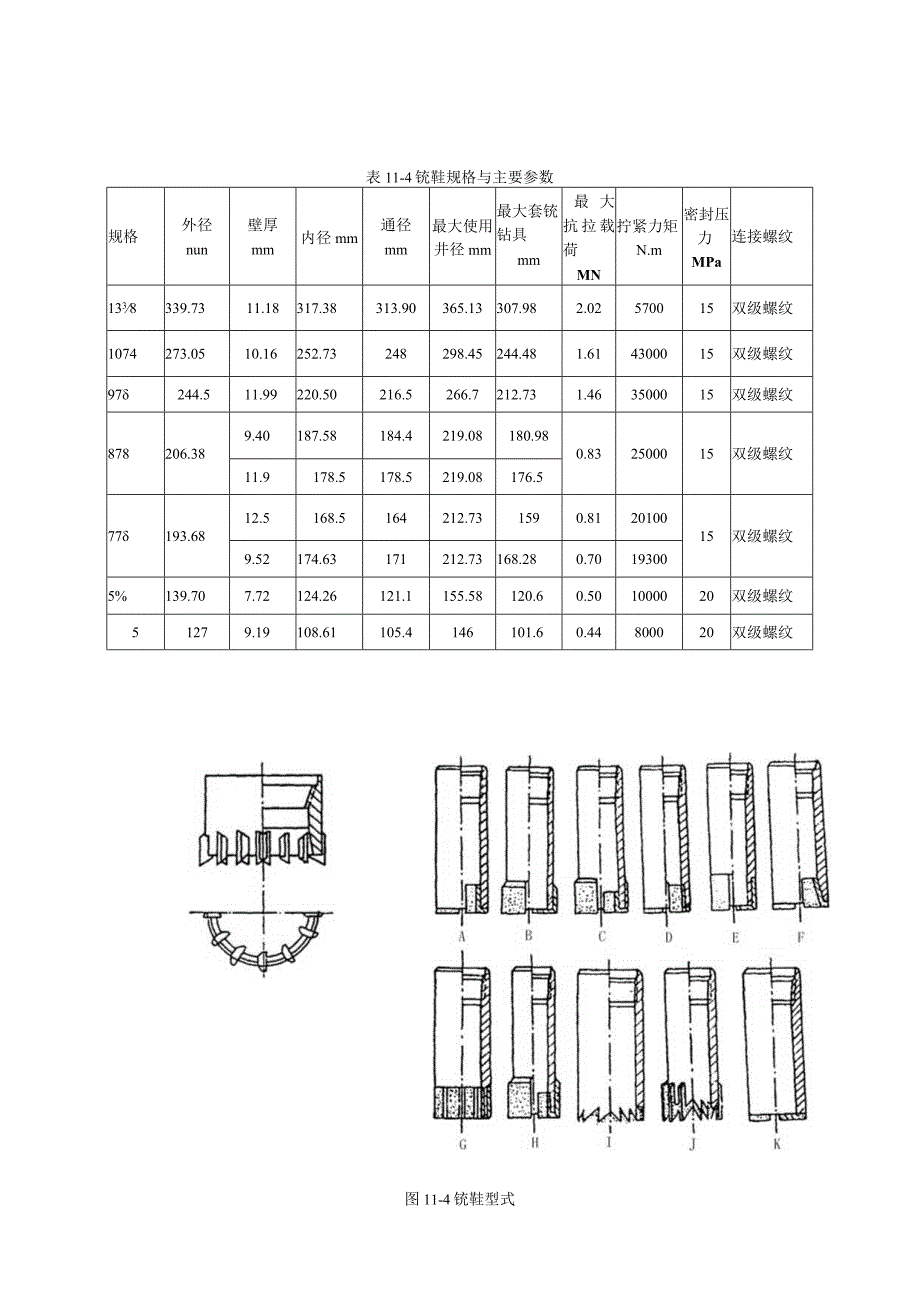

2、、5l2w（139.7Omm正、反扣）、4/2”（114.3mm）0a）结构、工作原理1、结构铳鞋由本体、铳齿组成，如图113所示。铳鞋的型式是多种多样的。归纳起来有以下几种型式，如图11-4所示。铳鞋根据其用途可分为（表115）：1）套铳岩屑堵塞物的有A、E、K、L型。2）修理鱼顶外径的有C、F、H、G型。3）硬地层中套铳或铳稳定器的有B、D、I、J、F、G、M、N型。表11-4铳鞋规格与主要参数规格外径nun壁厚mm内径mm通径mm最大使用井径mm最大套铳钻具mm最大抗拉载荷MN拧紧力矩N.m密封压力MPa连接螺纹1338339.7311.18317.38313.90365.13307.9
3、82.02570015双级螺纹1074273.0510.16252.73248298.45244.481.614300015双级螺纹97244.511.99220.50216.5266.7212.731.463500015双级螺纹878206.389.40187.58184.4219.08180.980.832500015双级螺纹11.9178.5178.5219.08176.577193.6812.5168.5164212.731590.812010015双级螺纹9.52174.63171212.73168.280.70193005%139.707.72124.26121.1155.5812

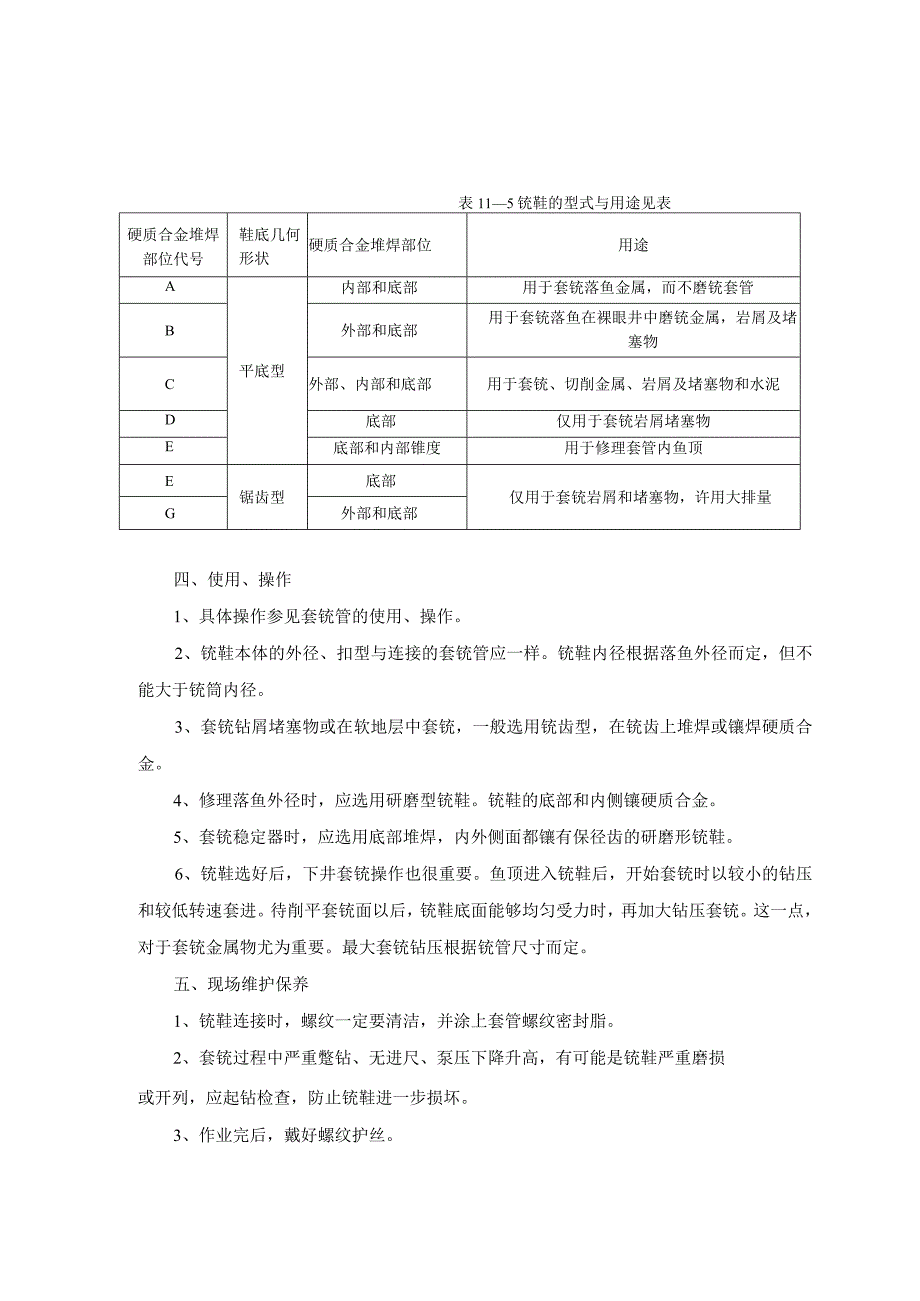

4、0.60.501000020双级螺纹51279.19108.61105.4146101.60.44800020双级螺纹图11-4铳鞋型式表115铳鞋的型式与用途见表硬质合金堆焊部位代号鞋底几何形状硬质合金堆焊部位用途A平底型内部和底部用于套铳落鱼金属，而不磨铳套管B外部和底部用于套铳落鱼在裸眼井中磨铳金属，岩屑及堵塞物C外部、内部和底部用于套铳、切削金属、岩屑及堵塞物和水泥D底部仅用于套铳岩屑堵塞物E底部和内部锥度用于修理套管内鱼顶E锯齿型底部仅用于套铳岩屑和堵塞物，许用大排量G外部和底部四、使用、操作1、具体操作参见套铳管的使用、操作。2、铳鞋本体的外径、扣型与连接的套铳管应一样。铳鞋内径根
5、据落鱼外径而定，但不能大于铳筒内径。3、套铳钻屑堵塞物或在软地层中套铳，一般选用铳齿型，在铳齿上堆焊或镶焊硬质合金。4、修理落鱼外径时，应选用研磨型铳鞋。铳鞋的底部和内侧镶硬质合金。5、套铳稳定器时，应选用底部堆焊，内外侧面都镶有保径齿的研磨形铳鞋。6、铳鞋选好后，下井套铳操作也很重要。鱼顶进入铳鞋后，开始套铳时以较小的钻压和较低转速套进。待削平套铳面以后，铳鞋底面能够均匀受力时，再加大钻压套铳。这一点，对于套铳金属物尤为重要。最大套铳钻压根据铳管尺寸而定。五、现场维护保养1、铳鞋连接时，螺纹一定要清洁，并涂上套管螺纹密封脂。2、套铳过程中严重蹩钻、无进尺、泵压下降升高，有可能是铳鞋严重磨损或
6、开列，应起钻检查，防止铳鞋进一步损坏。3、作业完后，戴好螺纹护丝。4、现场检查，出现判修、判废依据情况之一应回收修理或报废。六、维修1、管体、螺纹、螺纹台肩维修，参见套铳管的维修。2、工作部硬质合金磨损，可补焊修复。3、工作部严重磨损或开列，可切头重新焊制。4、工作部焊制质量的标志：（1）正确加热操作的标志是：冷却后，表面呈发亮的金黄色。打底合金与基体金属结合良好，合金颗粒排列紧密、均匀，牢固的嵌在胎体合金中。（2）过热或过烧的标志是：冷却后，胎体合金发红，合金颗粒变黑。（3）加热不足的标志是：冷却后，呈无光泽的银灰色。打底合金来与基体金属结合，虽然合金颗粒嵌在胎体合金中，可是当工具运转时，将
7、造成颗粒破碎,打底层脱落（即整个堆焊层脱落）。（4）加热控制良好，但操作不当的标志是：冷却后，颜色金黄，但颗粒之间有空洞或孔穴，合金颗粒未排好，不紧密、不整齐。七、判修、判废依据1、判修依据（1）每使用一次后，管体、螺纹、螺纹台肩必须进行外观、直线度、通径、合扣和探伤检查。（2）工作部补焊修复或切头重新焊制。（3）对检查出的不合格项必须进行维修。2、判废依据（1）铳鞋管体咬伤、刺伤深度2mm或管体偏磨22rn,作报废处理。（2）铳鞋管体按SY/T5446规定的方法进行无损检测，即外表面人工缺陷等级C5,内表面人工缺陷深度0.54mm者，应判废。（3）铳鞋管体开列或长度小于300mm,应判废。八、标准、规范SY/T607294钻井用磨铳鞋、塔指Q/CNPC-TZ42-2003套铳管的使用和维护保养技术规程。
