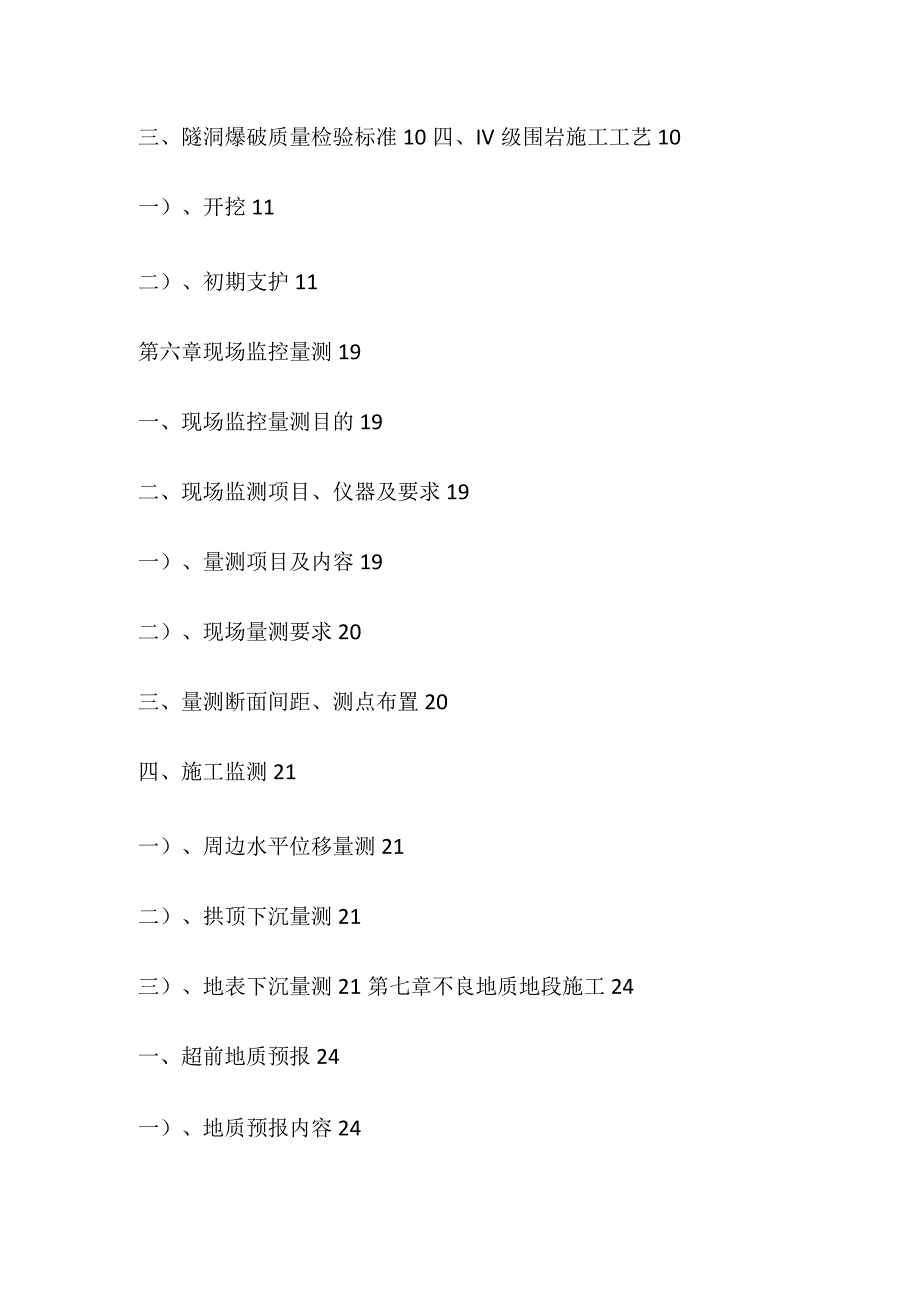

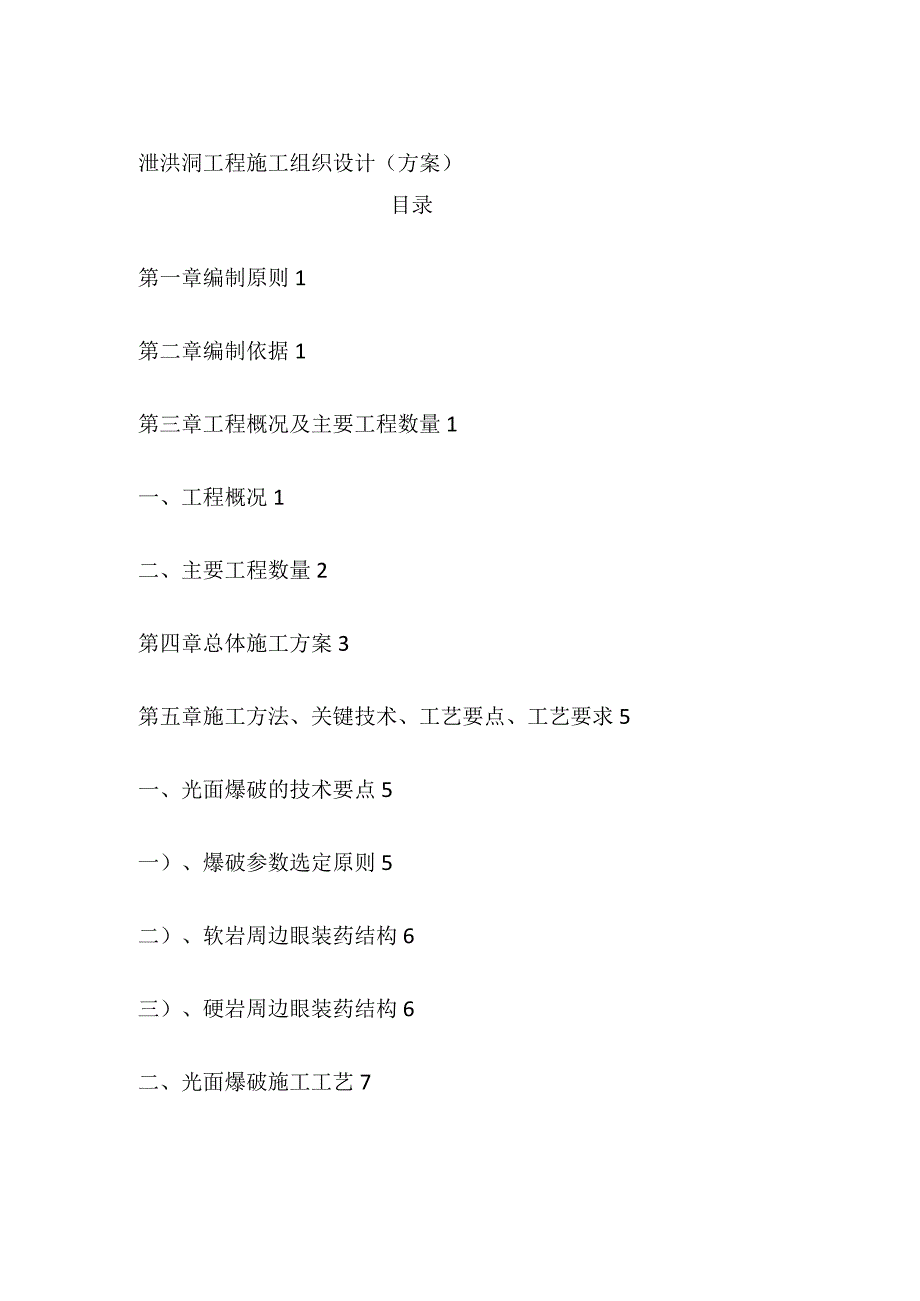

1、泄洪洞工程施工组织设计（方案）目录第一章编制原则1第二章编制依据1第三章工程概况及主要工程数量1一、工程概况1二、主要工程数量2第四章总体施工方案3第五章施工方法、关键技术、工艺要点、工艺要求5一、光面爆破的技术要点5一）、爆破参数选定原则5二）、软岩周边眼装药结构6三）、硬岩周边眼装药结构6二、光面爆破施工工艺7三、隧洞爆破质量检验标准10四、IV级围岩施工工艺10一）、开挖11二）、初期支护11第六章现场监控量测19一、现场监控量测目的19二、现场监测项目、仪器及要求19一）、量测项目及内容19二）、现场量测要求20三、量测断面间距、测点布置20四、施工监测21一）、周边水平位移量测21二

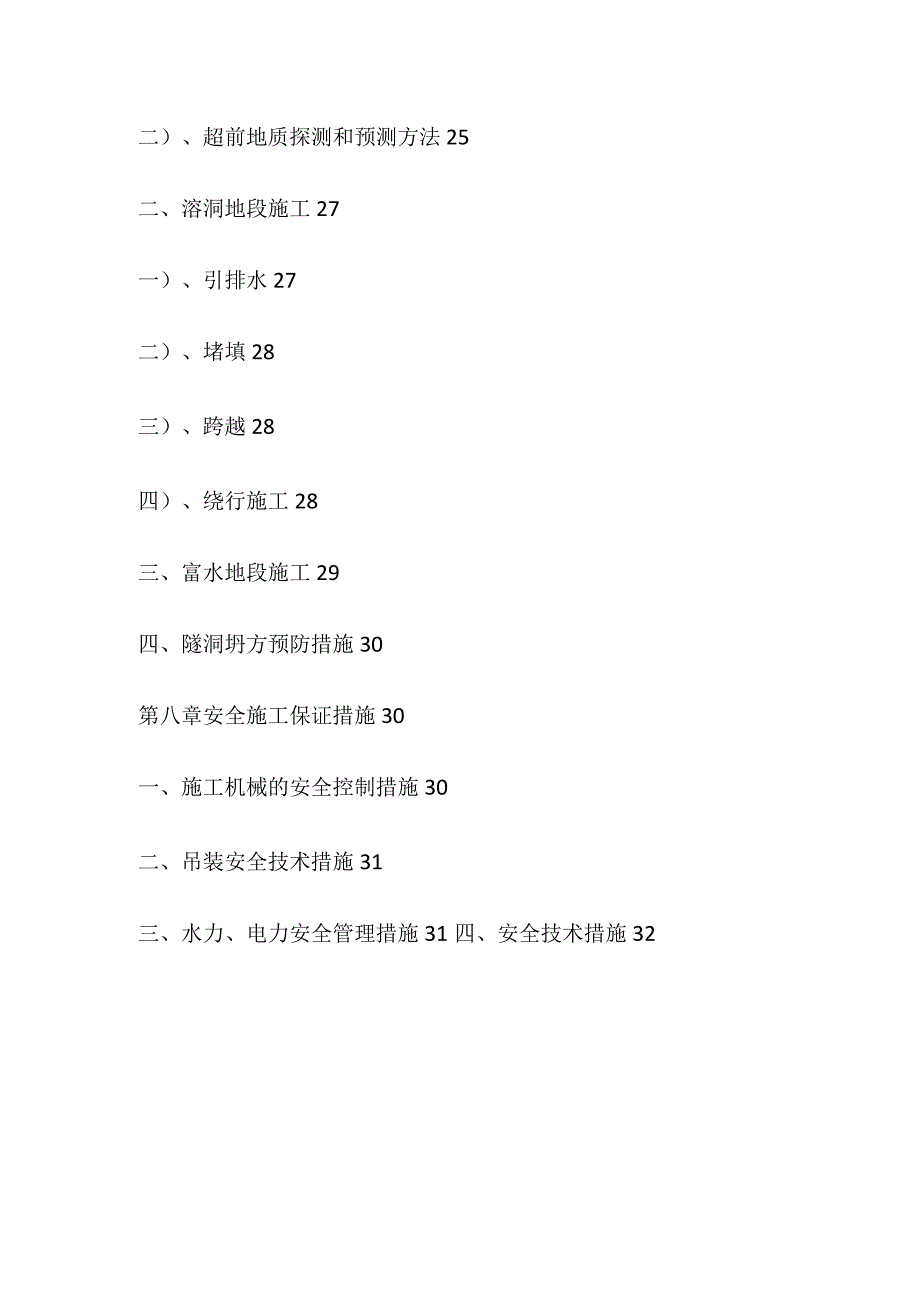

2、）、拱顶下沉量测21三）、地表下沉量测21第七章不良地质地段施工24一、超前地质预报24一）、地质预报内容24二）、超前地质探测和预测方法25二、溶洞地段施工27一）、引排水27二）、堵填28三）、跨越28四）、绕行施工28三、富水地段施工29四、隧洞坍方预防措施30第八章安全施工保证措施30一、施工机械的安全控制措施30二、吊装安全技术措施31三、水力、电力安全管理措施31四、安全技术措施32第九章文明施工具体要求33一、施工现场场容管理33二、驻地建设文明要求33第十章工期保证措施34一、保证工期的组织机构34二、为保证工期所采取的管理措施34一）、统筹计划，合理安排，准备充分34二）、加
3、强施工管理，提高施工效率34三）、做好后勤保障，保证材料供应35三、雨季施工措施36四、夜间施工措施36五、应急预案37第十一章附表382#泄洪洞工程施工组织设计（方案）第一章编制原则1.遵循工程建设规律和技术规律，围绕质量目标，合理安排工艺流程和施工顺序。2充分利用现有设备，做到配套、实用，合理安排冬、雨季施工。尽量减少临时工程及物资运输量，科学布置施工平面图，统筹安排各单项工程进度。3.对施工现场全过程控制，实行动态管理。第二章编制依据1.水利水电工程爆破施工技术规范DL/T5135-2001；2 .水工建筑物地下开挖工程施工技术规范DL/T5099-1999；3 .水工建筑物岩石基础开挖
4、工程施工技术规范SL47-94；4 .锚杆喷射混凝土支护技术规范GB50086-2001；5 .爆破安全规程GB6722-86；6 .K0715mKl+370.35m段洞挖工程施工招标文件；6.K0+715mKl+370.35m段洞挖工程文件和设计图纸；第三章工程概况及主要工程数量一、工程概况泸定水电站位于四川省甘孜藏族自治州泸定县内，为大渡河干流水电梯级开发的第12级电站，上距康定县城约44Km,下距泸定县城约2.5Kmo大渡河为不通航河流，工程区远离铁路，国道318线从工程区通过，对外交通方便。枢纽工程由粘土心墙堆石坝、泄洪建筑物、引水发电系统等建筑物组成。泄洪建筑由1#泄洪洞、2#泄洪洞
5、和3#泄洪洞组成。1#泄洪洞由布置在左岸的1#导流洞改建而成；2#泄洪洞、3#泄洪洞布置在右岸，其中2#泄洪洞又兼做后期导流使用。2#泄洪洞位于大渡河右岸，进口底板高程1315.00m,出口消力池底板高程1290.0m,长约1370.35m,纵坡约为11.23%。隧洞衬砌后过水断面尺寸为13.0x20.0m（方圆形，宽X高），开挖断面尺寸为16.0x23.Om,衬砌厚度为150。2#泄洪洞布置于右岸、隧洞沿线线仅发育一条浑水沟，总体地形较完整。围岩主要为闪长岩、花岗岩等，多为弱风化微新岩体。洞身段（桩号K0+715Kl+335）长620m,水平埋深7080m,垂直埋深40130m,围岩为闪长岩
6、、花岗岩，岩体为弱风化下段微新，次块镶结构，围岩以In类为主。洞身出口段（桩号Kl+335-Kl+370.35m）长35.35米埋深较浅，水平、垂直埋深均小于55m,岩性为闪长岩、花岗岩，岩体为弱风化上段、弱卸荷，裂隙发育，完整性较差，围岩以IV类为主，。出口洞脸基岩裸露，自然边坡高陡，坡度40。50。消力池基础置于基岩上，岩性为闪长岩，岩体弱风化、弱卸荷，以块裂碎裂结构为主，属InIV类岩体。开竣工日期：计划2006年11月1日开工，2007年7月1日竣工，总工期240天。二、主要工程数量本合同中标人应完成的主体工程项目和工作内容1）、2#泄洪洞工程K0+715mKl+370.35m段石方洞
7、挖：石方挖方226351m3,不良地质塌方清理465m3;2）、2#泄洪洞工程K0+715mKl+370.35m段洞身支护：喷钢纤维碎93m3,喷聚丙烯纤维碎232m3,喷C25碎3168,锚杆制安14634根钢支撑制安233钢格栅制安23t。；3）、施工支洞的维护管理及排水等，并免费提供招标人使用。4）、临时道路的施工。5）、现场施工临时设施，满足临时供电、供水、供风、通信，砂石加工和混凝土系统，钢筋加工，机械修配加工，金属结构拼装，汽车保养，仓库，现场办公等。6）、场地平整、环境保护、渣场管理维护等。第四章总体施工方案1、施工现场平面布置图：见图12、施工组织机构及施工队伍安排：见附表2#
8、泄洪洞施工计划安排1个施工队伍，具体安排见劳动力使用计划表。3、大临工程的分布及总体施工安排1）、施工场地：具体见施工平面图（支洞口布置）。2）、施工便道：从G318国道向隧洞方向修建一条4m宽的施工便道与施工现场相连，同时与搅拌站相连。路面采泥结碎石铺筑。3）、施工用电：在2#泄洪洞处设一台850KVA变压器，同时备用一台450KW发电机以备停电时应急。4）、施工用水：根据检测，采用地下水或采用泸定河河水作为施工用水。5）、施工方案隧洞按照新奥法原理组织施工。在IV级软岩地段施工始终坚持弱爆破、短进尺、强支护、早封闭、勤量测、紧衬砌的原则。在施工中积极推广应用国内外隧洞施工新技术、新工艺，投
9、入大型施工机械设备，组成钻爆、挖、装、运、锚、衬等机械化作业线；喷碎采用湿喷机；碎衬砌全部采用液压钢模衬砌台车和泵送碎作业，施工中进行超前地质预报，采用先进的量测、探测技术取得围岩状态参数，通过对数据的分析和处理，及时反馈信息指导施工。In级围岩地段采用全断面法光面爆破施工，但由于2#泄洪洞洞较高故采用台阶法爆破（三台阶）。隧洞围岩情况（In级62OmJV级35.35m）及洞口围岩地质情况，采用仰坡挂网喷锚加固防护，隧洞出口采用42小导管超前支护，台阶法开挖进洞。洞身开挖In级围岩采用全断面法开挖,IV级围岩采用台阶法开挖，并采用拱墙格栅钢架、系统锚杆（砂浆锚杆）与喷锚网（钢筋网采用巾6钢筋间
10、距为15x15Cm）组成系统支护。采用简易钻孔平台，塑料导爆管微差毫秒雷管光面爆破技术开挖。采用ZL50E装载机装磴，自卸车出磴。喷碎采用湿喷机配机械手作业。隧洞施工通风采用压入式通风，通风机采用2DT6510型动叶可调通风机（风量1140m3min,风压4.2kpa,电机功率26OkW）；通风管采用l200mm高强软风管。进口段洞内排水为反坡排水,采用集水坑分段收集，逐级抽排的方式排出。掌子面排水采用潜水泵抽到集水坑，集水坑设置污水泵。出口段为顺坡施工，沿洞内两侧排水沟顺坡排出。排往污水站沉淀处理后排入自然沟渠。施工准备：首先完成大小临设施施工，进行施工便道、洞口施工场地及水电管线布置。新架
11、设高压线路，安装850KVA变压器。进出口施工场地考虑洞内施工需要扩展足够大的面积，同时各种生产和生活房屋及设施安装到位（施工管理人员、劳力及机械设备配置见附表1、表2、表3）。第五章施工方法、关键技术、工艺要点、工艺要求一、光面爆破的技术要点光面爆破是周边眼同时起爆，各炮眼的冲击波向其四周作径向传播，相邻炮眼的冲击相遇，则产生应力波的叠加，并产生切向拉力，拉力的最大值发生在相邻炮眼中心连线上形成裂缝，随后,爆炸气的膨胀使裂缝进一步扩展，形成平整的爆裂面。一）、爆破参数选定原则1、周边眼间距E它是直接控制开挖轮廓面平整度的主要因素。一般情况下E=（1215）d,其中炮眼直径d=3545mm。对
12、于节理发育、层理明显的围岩地段，周边眼间距可适当减小，也可在两炮眼之间增加一个不装药的导向空眼。2、最小抵抗线W（光面层厚度）W直接影响光面爆破效果和爆殖块度。其取值在（1322）d范围内，且WE3、周边眼密集系数K取K=EW=0.7-1.0o4、装药集中度q采用2号岩石炸药进行光面爆破时，若预留光爆层，q=0.150.20kgr11;若全断面一次爆破,则q=0.20.3kgmo如果采用其它炸药，则需进行换算，其换算系数C按下式求得：C=l2（2#岩石炸药猛度/换算炸药猛度+2#岩石炸药炸力/换算炸药炸力）二）、软岩周边眼装药结构一般采用两种形式：一种是较破碎围岩采用空气间隔装药，导爆索传爆。
13、导爆索作为炮眼装药时，按10gm折算为2号岩石硝镂炸药。另一种是较完整的软弱岩层采用小直径光爆炸药连续装药。三）、硬岩周边眼装药结构硬岩一般采用导爆索间隔装药，装药结构如下图：除周边眼、中空眼外，其余掏槽、底眼、掘进眼的装药结构均为连续装药，只是装药长度不同。掏槽形式：掏槽眼的形式有三种：斜眼、直眼、直眼和斜眼的混合掏槽。根据隧洞断面大小及工程地质特点，结合现场的钻眼机械设备,一般采用的掏槽方式为斜眼掏槽方式。二、光面爆破施工工艺光面爆破施工工艺流程见图2.1o一）、钻爆设计1爆破器材雷管采用130段非电毫秒雷管，隔段使用；炸药采用2号岩石硝镂炸药，规格为032*20Omm；当有水时换成乳化甘
14、油炸药，周边眼使用导爆索引爆。测量放样布孑L钻孔清孔装药联结起爆网络爆破检查点一检查点二检查点三布孔自检记录表钻孔自检记录表爆破自检记录表洞身开挖检验批验收记录表图2.1光面爆破工艺流程图2、爆破参数周边眼间距E：HI级围岩取45cm；最小抵抗线W：DI级围岩取55cm；周边眼密集系数K：In级围岩取0.82；装药集中度q：11I级围岩取0.20kgm;周边眼装药结构：周边眼采用小药卷间隔装药，当采用032乳化甘油炸药时,将032药卷劈成两半，包缚在导爆索上，间隔均匀布置，中间间隔为15CmO3、掏槽眼掏槽眼采用斜眼掏槽，掏槽眼眼比一般眼深20cm,每对眼底间距为1020cm炮眼布置详见图2.
