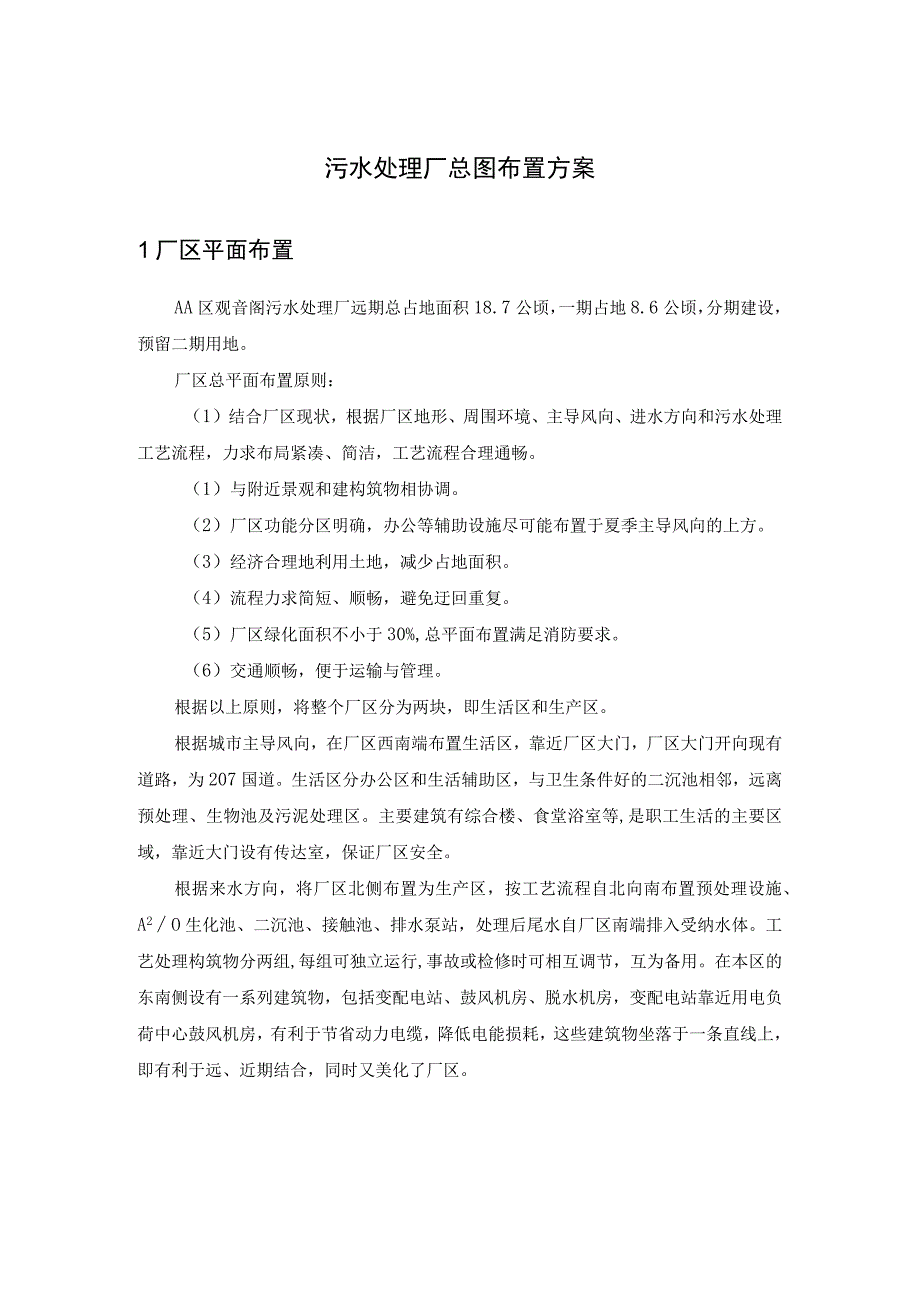

1、污水处理厂总图布置方案1厂区平面布置AA区观音阁污水处理厂远期总占地面积18.7公顷，一期占地8.6公顷，分期建设，预留二期用地。厂区总平面布置原则：（1）结合厂区现状，根据厂区地形、周围环境、主导风向、进水方向和污水处理工艺流程，力求布局紧凑、简洁，工艺流程合理通畅。（1）与附近景观和建构筑物相协调。（2）厂区功能分区明确，办公等辅助设施尽可能布置于夏季主导风向的上方。（3）经济合理地利用土地，减少占地面积。（4）流程力求简短、顺畅，避免迂回重复。（5）厂区绿化面积不小于30%,总平面布置满足消防要求。（6）交通顺畅，便于运输与管理。根据以上原则，将整个厂区分为两块，即生活区和生产区。根据城
2、市主导风向，在厂区西南端布置生活区，靠近厂区大门，厂区大门开向现有道路，为207国道。生活区分办公区和生活辅助区，与卫生条件好的二沉池相邻，远离预处理、生物池及污泥处理区。主要建筑有综合楼、食堂浴室等,是职工生活的主要区域，靠近大门设有传达室，保证厂区安全。根据来水方向，将厂区北侧布置为生产区，按工艺流程自北向南布置预处理设施、A2O生化池、二沉池、接触池、排水泵站，处理后尾水自厂区南端排入受纳水体。工艺处理构筑物分两组,每组可独立运行,事故或检修时可相互调节，互为备用。在本区的东南侧设有一系列建筑物，包括变配电站、鼓风机房、脱水机房，变配电站靠近用电负荷中心鼓风机房，有利于节省动力电缆，降低

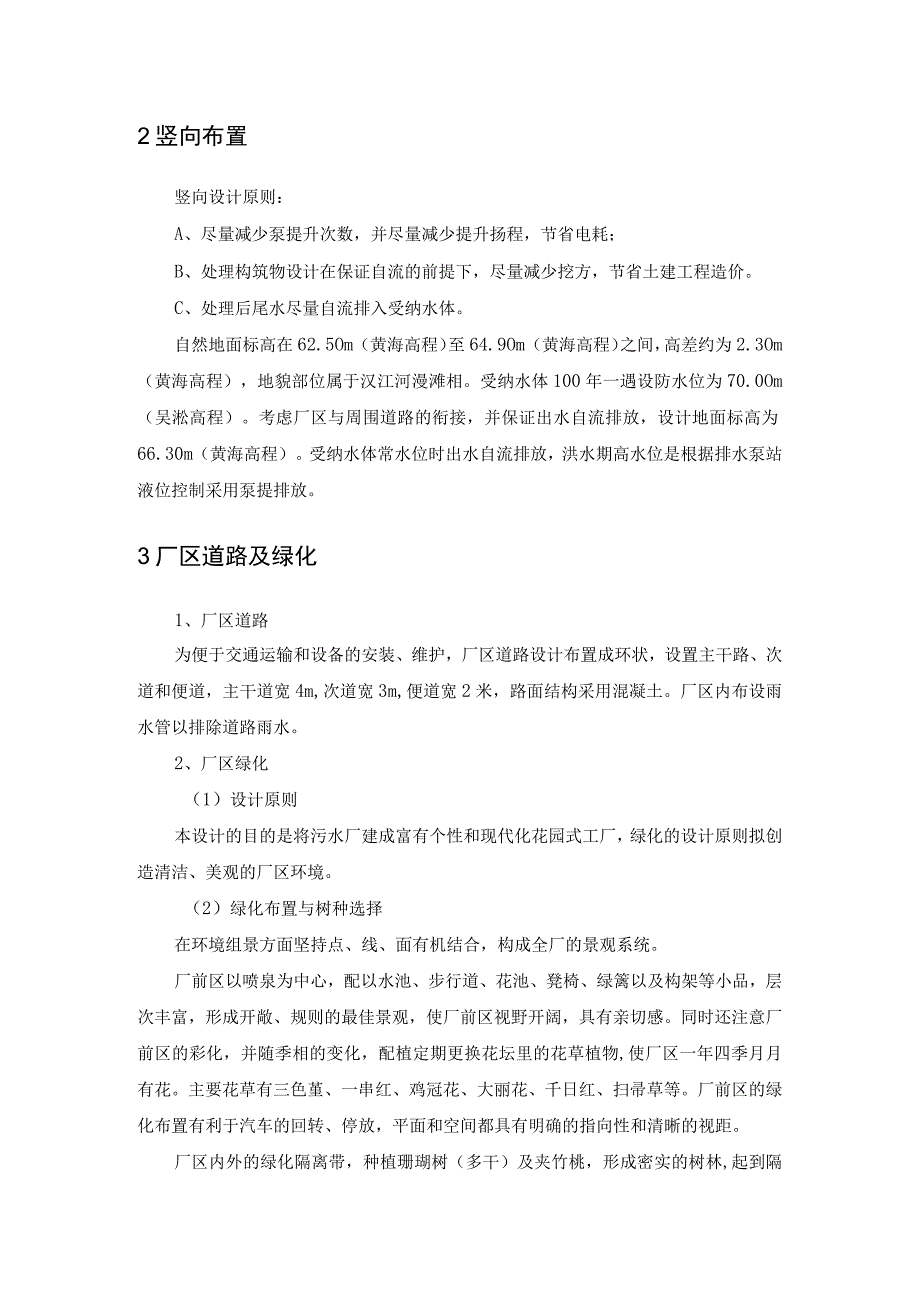

3、电能损耗，这些建筑物坐落于一条直线上，即有利于远、近期结合，同时又美化了厂区。2竖向布置竖向设计原则：A、尽量减少泵提升次数，并尽量减少提升扬程，节省电耗；B、处理构筑物设计在保证自流的前提下，尽量减少挖方，节省土建工程造价。C、处理后尾水尽量自流排入受纳水体。自然地面标高在62.5Om（黄海高程）至64.9Om（黄海高程）之间，高差约为2.3Om（黄海高程），地貌部位属于汉江河漫滩相。受纳水体100年一遇设防水位为70.0Om（吴淞高程）。考虑厂区与周围道路的衔接，并保证出水自流排放，设计地面标高为66.30m（黄海高程）。受纳水体常水位时出水自流排放，洪水期高水位是根据排水泵站液位控制采用
4、泵提排放。3厂区道路及绿化1、厂区道路为便于交通运输和设备的安装、维护，厂区道路设计布置成环状，设置主干路、次道和便道，主干道宽4m,次道宽3m,便道宽2米，路面结构采用混凝土。厂区内布设雨水管以排除道路雨水。2、厂区绿化（1）设计原则本设计的目的是将污水厂建成富有个性和现代化花园式工厂，绿化的设计原则拟创造清洁、美观的厂区环境。（2）绿化布置与树种选择在环境组景方面坚持点、线、面有机结合，构成全厂的景观系统。厂前区以喷泉为中心，配以水池、步行道、花池、凳椅、绿篱以及构架等小品，层次丰富，形成开敞、规则的最佳景观，使厂前区视野开阔，具有亲切感。同时还注意厂前区的彩化，并随季相的变化，配植定期更

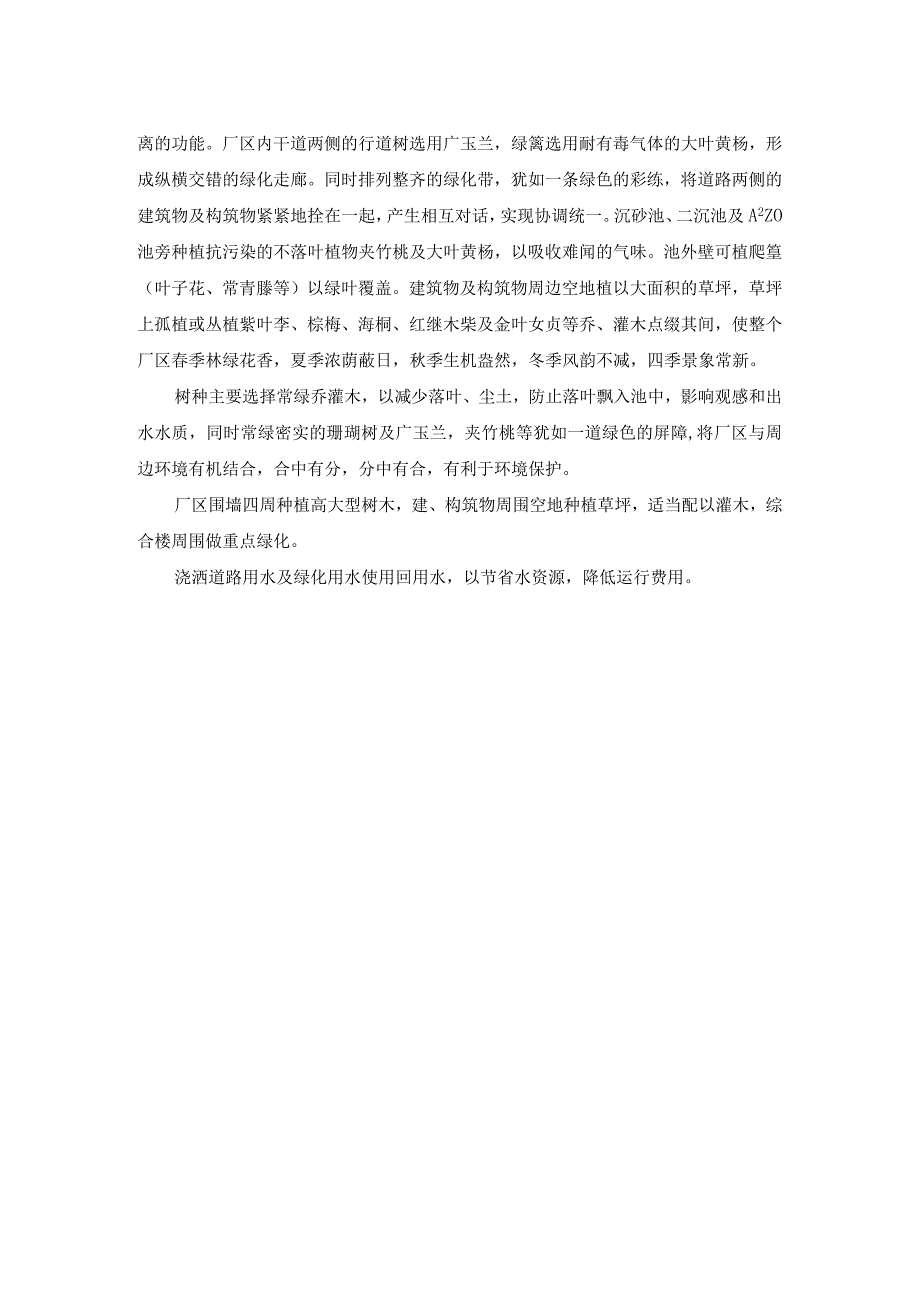

5、换花坛里的花草植物,使厂区一年四季月月有花。主要花草有三色堇、一串红、鸡冠花、大丽花、千日红、扫帚草等。厂前区的绿化布置有利于汽车的回转、停放，平面和空间都具有明确的指向性和清晰的视距。厂区内外的绿化隔离带，种植珊瑚树（多干）及夹竹桃，形成密实的树林,起到隔离的功能。厂区内干道两侧的行道树选用广玉兰，绿篱选用耐有毒气体的大叶黄杨，形成纵横交错的绿化走廊。同时排列整齐的绿化带，犹如一条绿色的彩练，将道路两侧的建筑物及构筑物紧紧地拴在一起，产生相互对话，实现协调统一。沉砂池、二沉池及A2ZO池旁种植抗污染的不落叶植物夹竹桃及大叶黄杨，以吸收难闻的气味。池外壁可植爬篁（叶子花、常青滕等）以绿叶覆盖。建筑物及构筑物周边空地植以大面积的草坪，草坪上孤植或丛植紫叶李、棕梅、海桐、红继木柴及金叶女贞等乔、灌木点缀其间，使整个厂区春季林绿花香，夏季浓荫蔽日，秋季生机盎然，冬季风韵不减，四季景象常新。树种主要选择常绿乔灌木，以减少落叶、尘土，防止落叶飘入池中，影响观感和出水水质，同时常绿密实的珊瑚树及广玉兰，夹竹桃等犹如一道绿色的屏障,将厂区与周边环境有机结合，合中有分，分中有合，有利于环境保护。厂区围墙四周种植高大型树木，建、构筑物周围空地种植草坪，适当配以灌木，综合楼周围做重点绿化。浇洒道路用水及绿化用水使用回用水，以节省水资源，降低运行费用。
