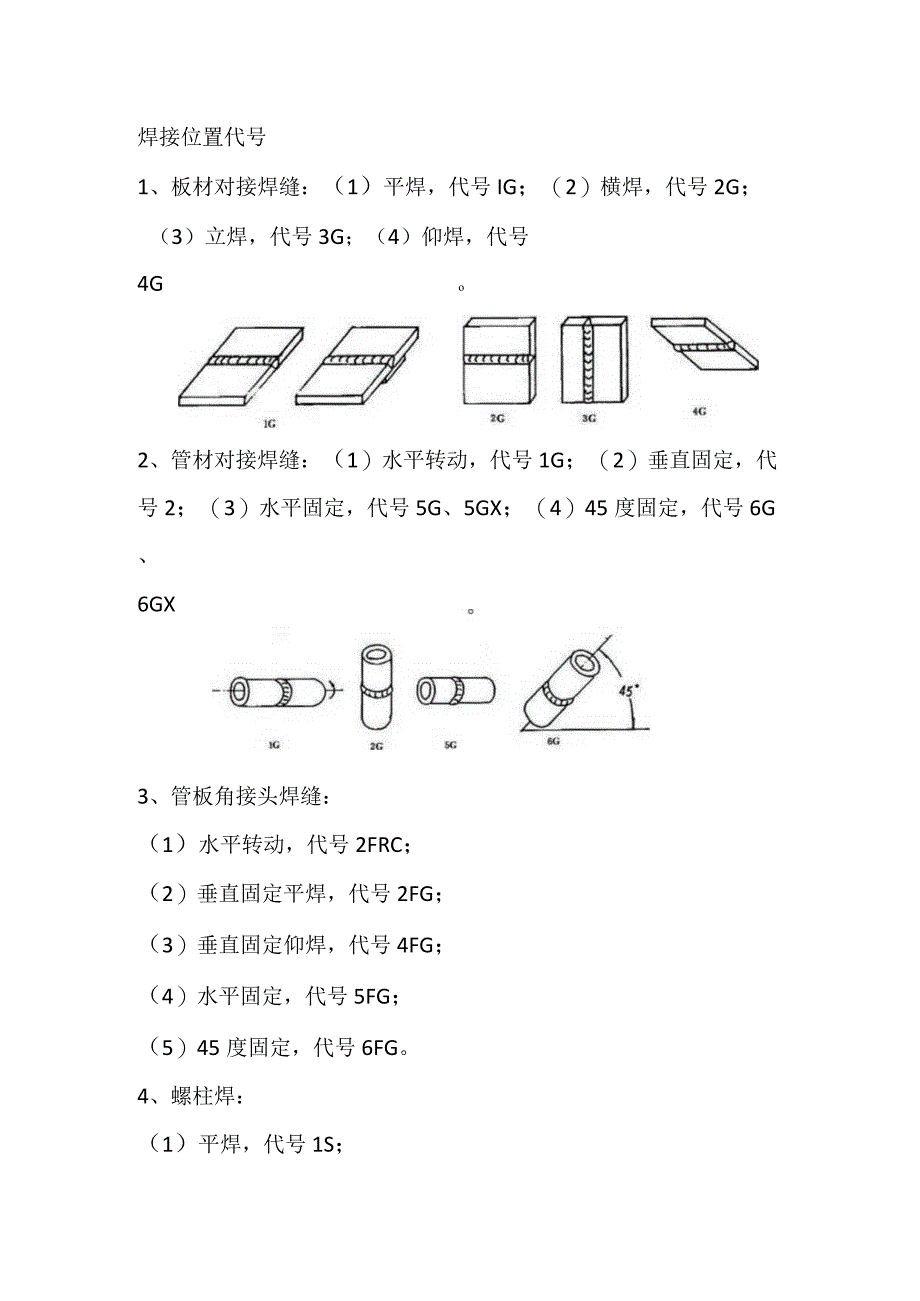

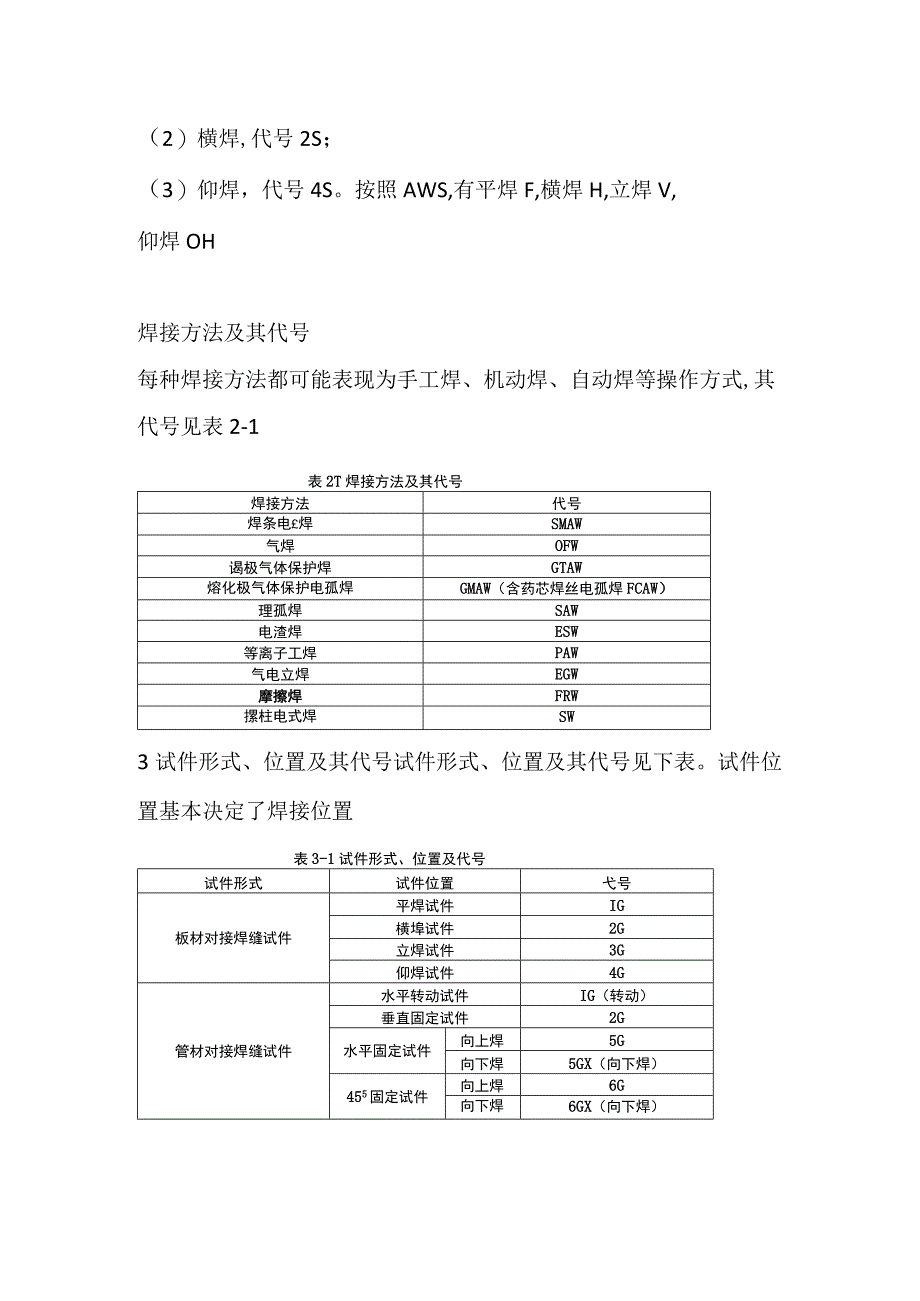

1、焊接位置代号1、板材对接焊缝：（1）平焊，代号IG；（2）横焊，代号2G；（3）立焊，代号3G；（4）仰焊，代号4Go2、管材对接焊缝：（1）水平转动，代号1G；（2）垂直固定，代号2；（3）水平固定，代号5G、5GX；（4）45度固定，代号6G、6GX3、管板角接头焊缝：（1）水平转动，代号2FRC；（2）垂直固定平焊，代号2FG；（3）垂直固定仰焊，代号4FG；（4）水平固定，代号5FG；（5）45度固定，代号6FG。4、螺柱焊：（1）平焊，代号1S；（2）横焊,代号2S；（3）仰焊，代号4S。按照AWS,有平焊F,横焊H,立焊V,仰焊OH焊接方法及其代号每种焊接方法都可能表现为手工焊、机

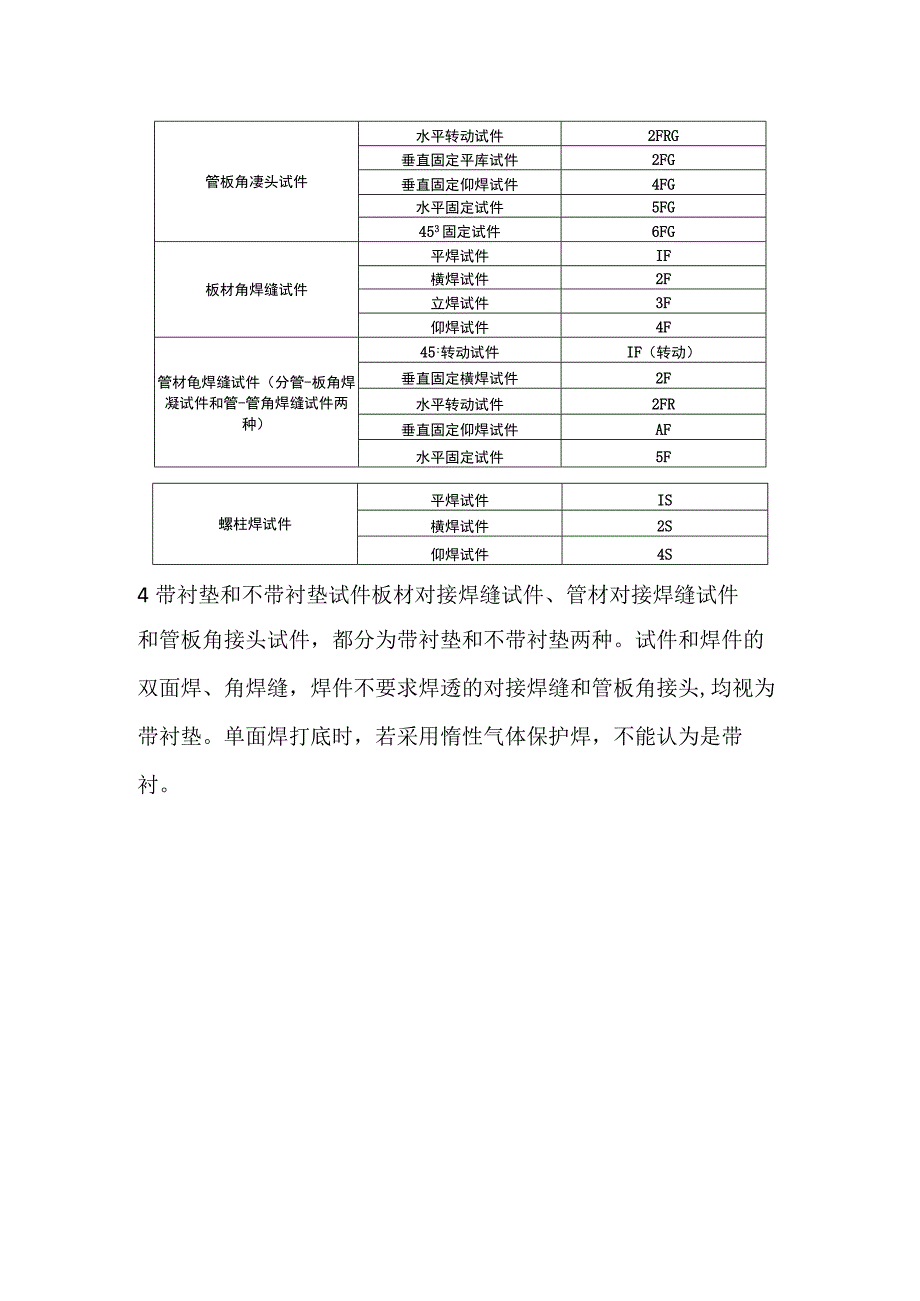

2、动焊、自动焊等操作方式,其代号见表2-1表2T焊接方法及其代号焊接方法代号焊条电焊SMAW气焊OFW谒极气体保护焊GTAW熔化极气体保护电孤焊GMAW（含药芯焊丝电孤焊FCAW）理孤焊SAW电渣焊ESW等离子工焊PAW气电立焊EGW摩擦焊FRW摞柱电式焊SW3试件形式、位置及其代号试件形式、位置及其代号见下表。试件位置基本决定了焊接位置表3-1试件形式、位置及代号试件形式试件位置弋号板材对接焊缝试件平焊试件IG横埠试件2G立焊试件3G仰焊试件4G管材对接焊缝试件水平转动试件IG（转动）垂直固定试件2G水平固定试件向上焊5G向下焊5GX（向下焊）455固定试件向上焊6G向下焊6GX（向下焊）管板
3、角凄头试件水平转动试件2FRG垂直固定平库试件2FG垂直固定仰焊试件4FG水平固定试件5FG453固定试件6FG板材角焊缝试件平焊试件IF横焊试件2F立焊试件3F仰焊试件4F管材龟焊缝试件（分管-板角焊凝试件和管-管角焊缝试件两种）45:转动试件IF（转动）垂直固定横焊试件2F水平转动试件2FR垂直固定仰焊试件AF水平固定试件5F螺柱焊试件平焊试件IS横焊试件2S仰焊试件4S4带衬垫和不带衬垫试件板材对接焊缝试件、管材对接焊缝试件和管板角接头试件，都分为带衬垫和不带衬垫两种。试件和焊件的双面焊、角焊缝，焊件不要求焊透的对接焊缝和管板角接头,均视为带衬垫。单面焊打底时，若采用惰性气体保护焊，不能
4、认为是带衬。C)立焊试件代号3Gd)仰煌试件代号4G(1)板材对接焊缝试件(无坡口时为堆焊试件)(2)板材龟焊缝试件表3-2试件适用焊件焊接位置试件适用焊件范围对接焊缝位置角焊缝位置管板角接头焊件位置形式代号板材和外径大于600mm的管材外径小于或等于600mm的管材器矍A-2)IG平平平2G平、横平、横平、横3G平、立平平、横、立4G平、仰平平、横、仰管材对接焊缝IG平平平2G平、横平、平、5G平、立、仰平、立、仰平、立、仰5GX平、立向下、仰平、立向下、仰平、立向下、仰6G平、横、立、仰平、横、立、仰平、横、立、仰6GX平、立向下、接、仰平、立向下、横、仰平、立向下、横、仰板接头管角斗2FG平、横2FG2FRG平、横2FRG、2FG4FG平、横、仰4FG、2FG5FG平、横、立、仰5FG、2F2FG6FG平、演、立、仰所有位置板材角焊力IF平2F平、横3F平、横、立4F平、横、仰:2缝IF平2F平、横2FR平、横4F平、横、仰5F平、立、横、仰
