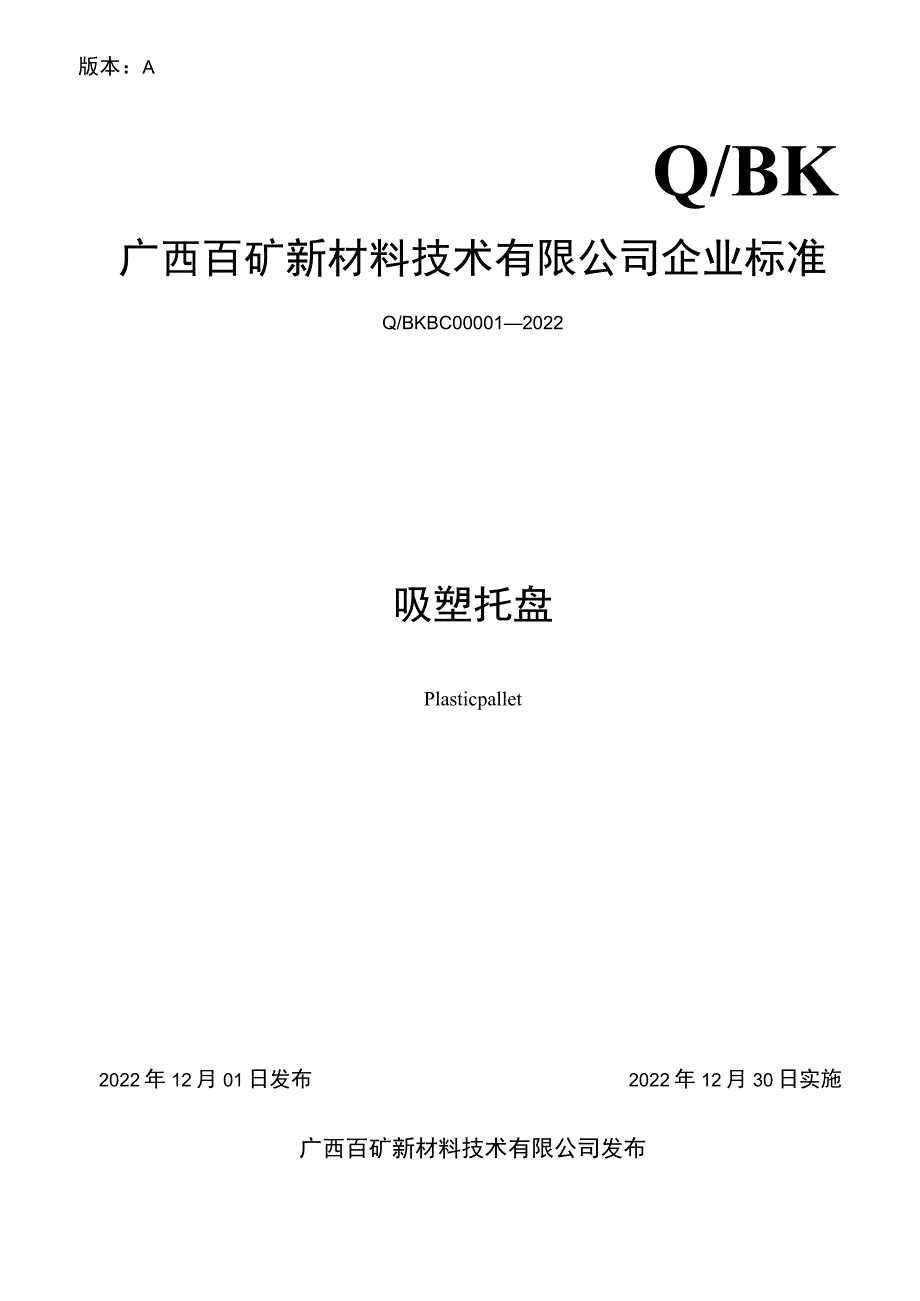

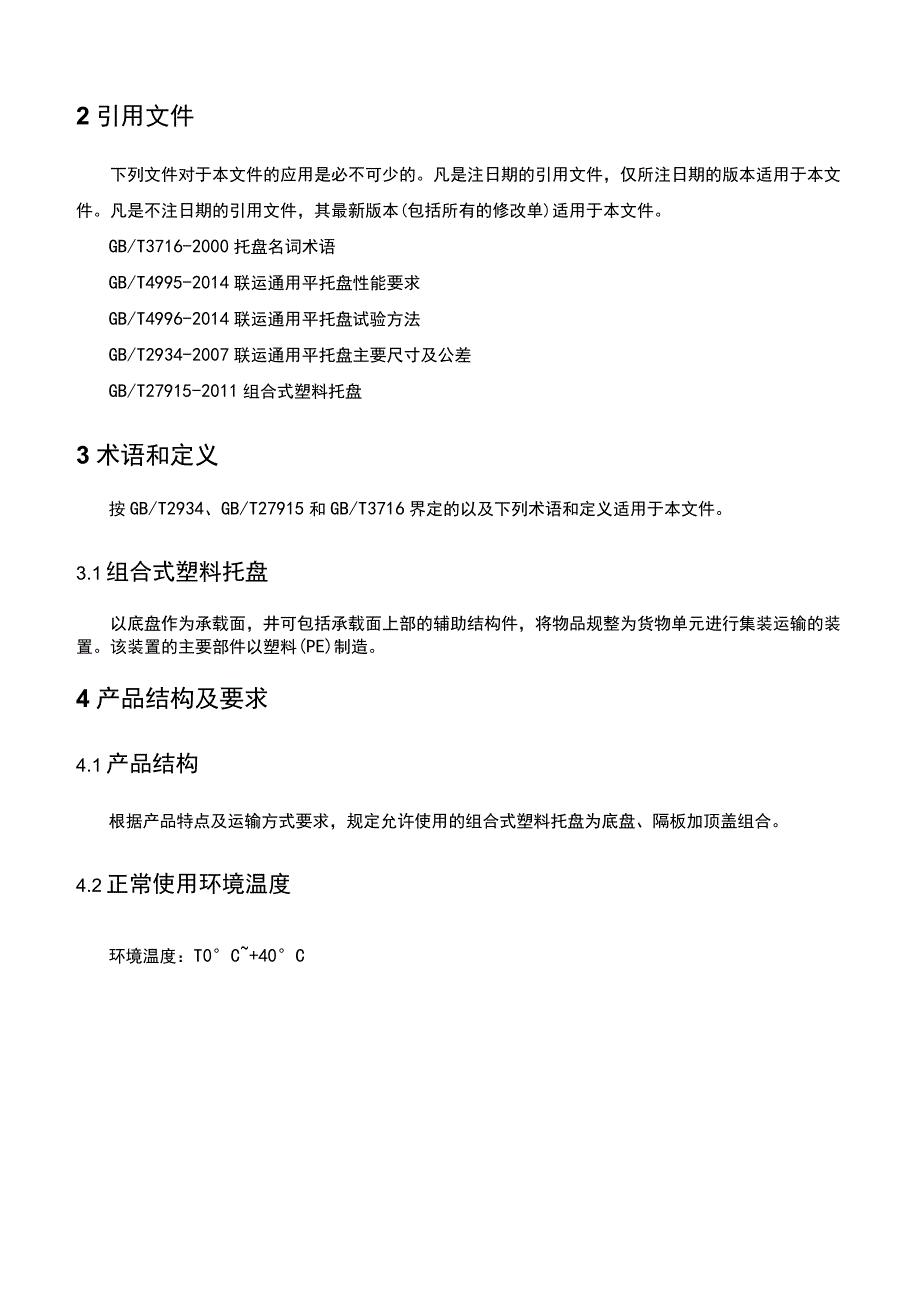

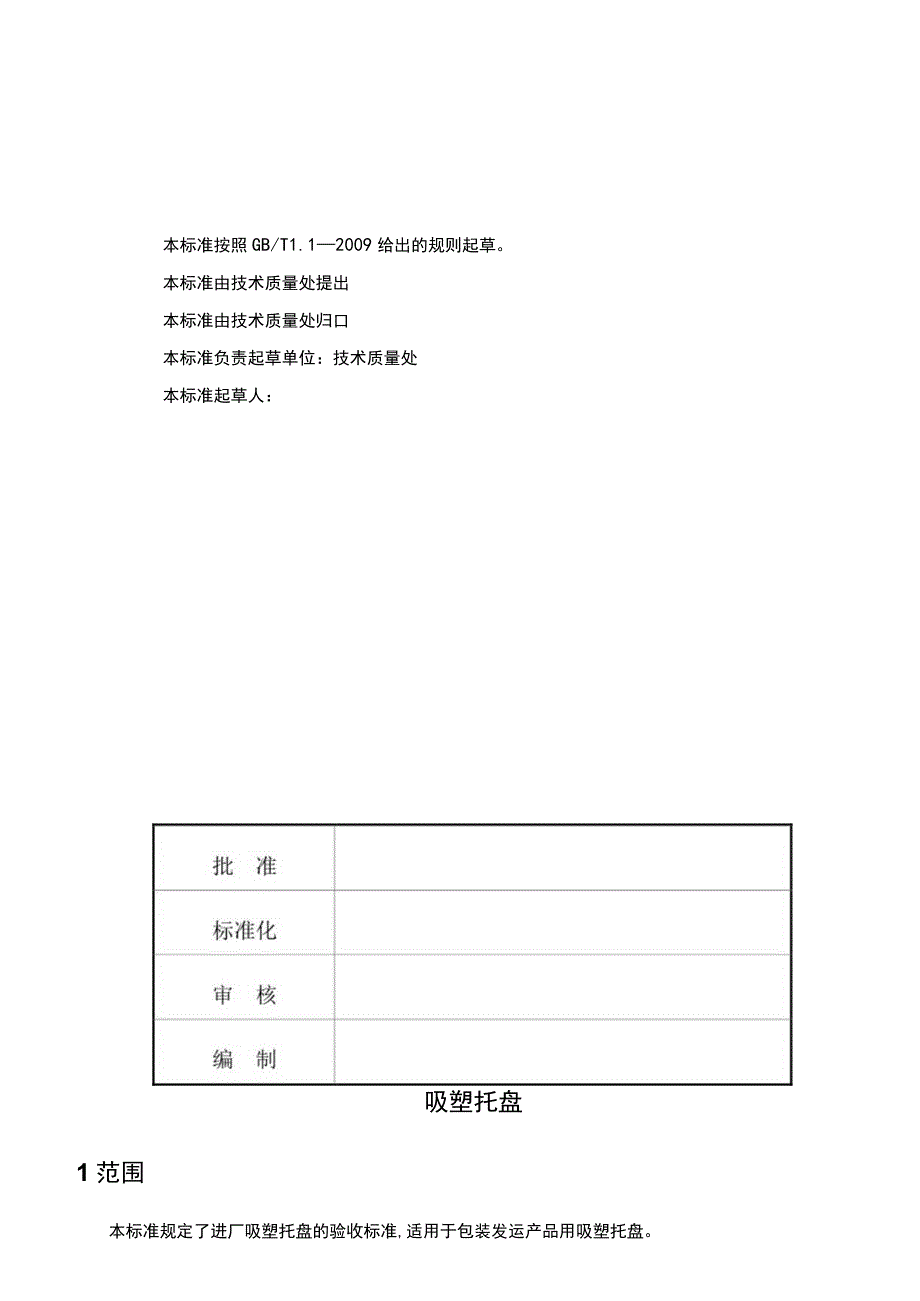

1、版本：AQ/BK广西百矿新材料技术有限公司企业标准Q/BKBC000012022吸塑托盘Plasticpallet2022年12月01日发布2022年12月30日实施广西百矿新材料技术有限公司发布本标准按照GB/T1.12009给出的规则起草。本标准由技术质量处提出本标准由技术质量处归口本标准负责起草单位：技术质量处本标准起草人：吸塑托盘1范围本标准规定了进厂吸塑托盘的验收标准,适用于包装发运产品用吸塑托盘。2引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T3716-2
2、000托盘名词术语GB/T4995-2014联运通用平托盘性能要求GB/T4996-2014联运通用平托盘试验方法GB/T2934-2007联运通用平托盘主要尺寸及公差GB/T27915-2011组合式塑料托盘3术语和定义按GB/T2934、GB/T27915和GB/T3716界定的以及下列术语和定义适用于本文件。3.1组合式塑料托盘以底盘作为承载面，井可包括承载面上部的辅助结构件，将物品规整为货物单元进行集装运输的装置。该装置的主要部件以塑料(PE)制造。4产品结构及要求4.1产品结构根据产品特点及运输方式要求，规定允许使用的组合式塑料托盘为底盘、隔板加顶盖组合。4.2正常使用环境温度环境温
3、度：T0C+40C）带预定型般的顶盖b）带颈定型腔的隔板（中间患）C）底盘d）货物定位后的组合托盘图1托盘示意图4.3外观质量4.3.1底盘、隔板、顶盖的表面应平整，无飞边、无裂纹和影响使用的变形，无明显色差。同一批产品的色泽基本一致。4.3.2托盘应有永久性标识，包括：名称、规格、额定载重量、产品执行标准编号、生产日期或批号、回收标识、检验员印记和合格标记。标识文字清晰、正确。回收标志应符合GB/T16288规定。4.3.3顶盖、隔板、底盘及其板边缘上可有供捆扎包装的凹槽，凹槽与基体以圆角过渡、平整光滑。4.4额定载重量托盘的额定载重量（符号：R）为500kg。4. 5.1底盘尺寸和公差应符
4、合GB/T2934规定，但：a）平面尺寸的制造公差为TOnIrTr+5mm；b）底盘承载面的平面度应不大于IOrTlrT1。特意设置的突起物除外。4.5.2投料厚公差30,25rnrno4.5.3常用尺寸吸塑托盘常用尺寸参见下表1吸塑托盘尺寸。表1吸塑托盘尺寸型号尺寸材质单层数量整托数量备注14寸吸塑托盘、盖板1650*1250PE12只84只15寸吸塑托盘、盖板1400*12508只56只16寸吸塑托盘、盖板1380*9306只36只17寸吸塑托盘、盖板1480*10206只36只18寸吸塑托盘、盖板1550*10506只36只19寸吸塑托盘、盖板1620*10806只36只20寸吸塑托盘、
5、盖板1490*11905只25只1150*11504只20只20、21寸吸塑托盘、盖板1246*12464只20只以上为常用规格，如有特殊要求尺寸，具体按照接收签字版图纸为准4.6托盘的机械物理性能4.6.1底盘支腿压缩性能（托盘对局部竖向载荷的抗压强度）按照GB/T27915-2011中的6.5.1试验方法分别对支腿A、B进行试验，得出底盘应能承受试验载荷1.1MR（M是预期堆码的托盘总层数，R为托盘的额定载重量）的支腿压缩性能试验，且支腿的压缩变形量不超过支腿高度的10%,卸载后的残余变形量不大于5队4. 6.2可堆码托盘的静载荷堆码性能根据68/丁27915-2011中的6.5.2试验方
6、法试验，可堆码托盘为空箱状态，应在全试验载荷为1.25倍最大允许堆码质量下进行堆码试验，试验后，托盘不应发生影响使用的永久变形和破损。5. 6.3可堆码托盘的水平强度根据GB/T27915-2011中的6.5.3试验方法试验，托盘的结合处应无异常现象。不应有翻到、装载物落地、裂缝、部件脱落和永久变形。6. 6.4底盘、隔板、顶盖的抗跌落性能根据GB/T27915-2011中的6.5.4中规定的试验方法试验,其中试样应有一件是经过40C2C和一件经过70C3C的环境中进行4h预处理后再进行试验,高温预处理后的及常温下的试样经过角跌落试验后，其对角线长度的相对变化率应不大于4%；经过低温处理的试样
7、在试验后无开裂或影响使用的结构损伤。7. 6.5斜面抗冲击性能根据GB/T27915-2011中的6.5.5中规定的试验方法试验,冲击速度为1.3ms的斜面冲击试验,试验后托盘不应发生影响使用的开裂、变形、破损和结构失败。5验收规则7.1. 检验分类与检验项目7.1.1 生产厂应保证出厂的产品符合标准要求，并附有质量检验合格证书，必要时出具托盘的试验报告，试验报告要包括GB/T4996-2014规定的相关内容。7.1.2 用户有权按本标准进行检查。如检查结果与标准不符，应从原批中采取加倍的试样进行复检。6标识、包装、运输、贮存托盘的包装、运输、贮存过程中，托盘包装的储运图示标识应符合GB/T191规定，应避免受到雨淋、暴晒、重物堆压和机械损伤，并远离热源和火源。
