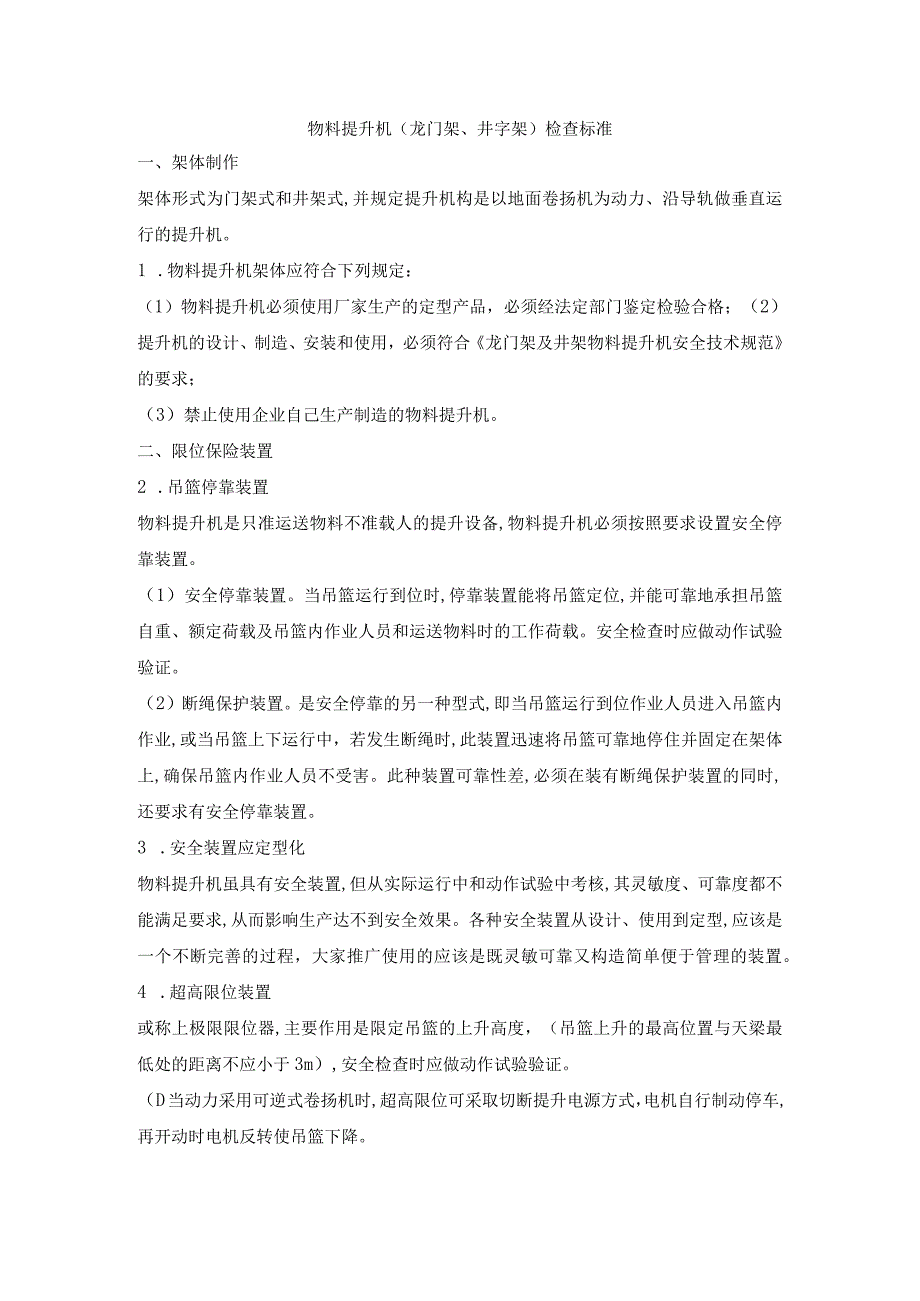

1、物料提升机（龙门架、井字架）检查标准一、架体制作架体形式为门架式和井架式,并规定提升机构是以地面卷扬机为动力、沿导轨做垂直运行的提升机。1 .物料提升机架体应符合下列规定：（1）物料提升机必须使用厂家生产的定型产品，必须经法定部门鉴定检验合格；（2）提升机的设计、制造、安装和使用，必须符合龙门架及井架物料提升机安全技术规范的要求；（3）禁止使用企业自己生产制造的物料提升机。二、限位保险装置2 .吊篮停靠装置物料提升机是只准运送物料不准载人的提升设备,物料提升机必须按照要求设置安全停靠装置。（1）安全停靠装置。当吊篮运行到位时,停靠装置能将吊篮定位,并能可靠地承担吊篮自重、额定荷载及吊篮内作业人
2、员和运送物料时的工作荷载。安全检查时应做动作试验验证。（2）断绳保护装置。是安全停靠的另一种型式,即当吊篮运行到位作业人员进入吊篮内作业,或当吊篮上下运行中，若发生断绳时,此装置迅速将吊篮可靠地停住并固定在架体上,确保吊篮内作业人员不受害。此种装置可靠性差,必须在装有断绳保护装置的同时,还要求有安全停靠装置。3 .安全装置应定型化物料提升机虽具有安全装置,但从实际运行中和动作试验中考核,其灵敏度、可靠度都不能满足要求,从而影响生产达不到安全效果。各种安全装置从设计、使用到定型,应该是一个不断完善的过程，大家推广使用的应该是既灵敏可靠又构造简单便于管理的装置。4 .超高限位装置或称上极限限位器,

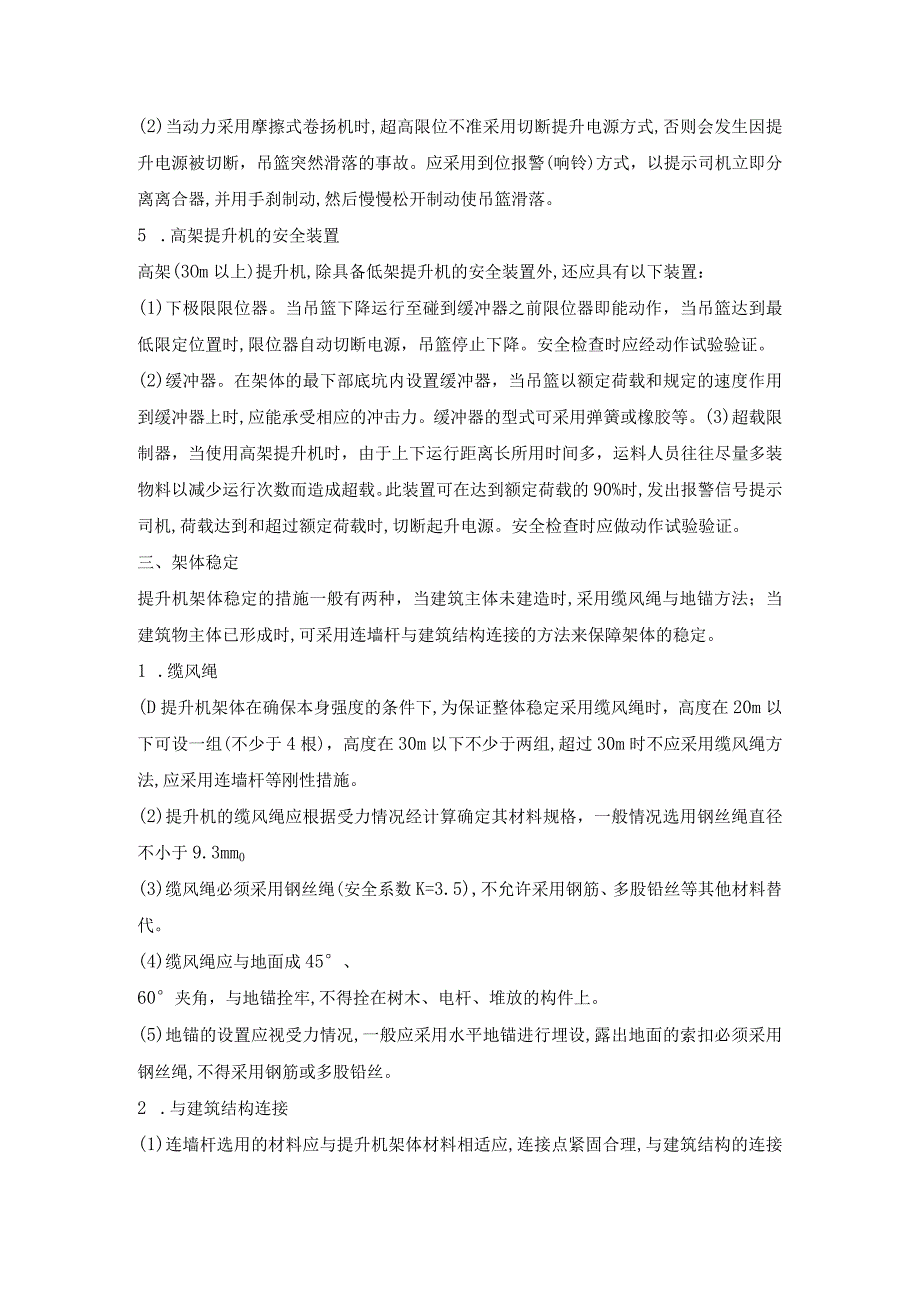

3、主要作用是限定吊篮的上升高度，（吊篮上升的最高位置与天梁最低处的距离不应小于3m）,安全检查时应做动作试验验证。（D当动力采用可逆式卷扬机时,超高限位可采取切断提升电源方式，电机自行制动停车,再开动时电机反转使吊篮下降。(2)当动力采用摩擦式卷扬机时,超高限位不准采用切断提升电源方式,否则会发生因提升电源被切断，吊篮突然滑落的事故。应采用到位报警(响铃)方式，以提示司机立即分离离合器,并用手刹制动,然后慢慢松开制动使吊篮滑落。5 .高架提升机的安全装置高架(3Om以上)提升机,除具备低架提升机的安全装置外,还应具有以下装置：(1)下极限限位器。当吊篮下降运行至碰到缓冲器之前限位器即能动作，当吊
4、篮达到最低限定位置时,限位器自动切断电源，吊篮停止下降。安全检查时应经动作试验验证。(2)缓冲器。在架体的最下部底坑内设置缓冲器，当吊篮以额定荷载和规定的速度作用到缓冲器上时,应能承受相应的冲击力。缓冲器的型式可采用弹簧或橡胶等。(3)超载限制器，当使用高架提升机时，由于上下运行距离长所用时间多，运料人员往往尽量多装物料以减少运行次数而造成超载。此装置可在达到额定荷载的90%时,发出报警信号提示司机,荷载达到和超过额定荷载时,切断起升电源。安全检查时应做动作试验验证。三、架体稳定提升机架体稳定的措施一般有两种，当建筑主体未建造时,采用缆风绳与地锚方法；当建筑物主体已形成时,可采用连墙杆与建筑结
5、构连接的方法来保障架体的稳定。1 .缆风绳(D提升机架体在确保本身强度的条件下,为保证整体稳定采用缆风绳时，高度在20m以下可设一组(不少于4根)，高度在30m以下不少于两组,超过30m时不应采用缆风绳方法,应采用连墙杆等刚性措施。(2)提升机的缆风绳应根据受力情况经计算确定其材料规格，一般情况选用钢丝绳直径不小于9.3mm0(3)缆风绳必须采用钢丝绳(安全系数K=3.5),不允许采用钢筋、多股铅丝等其他材料替代。(4)缆风绳应与地面成45、60夹角，与地锚拴牢,不得拴在树木、电杆、堆放的构件上。(5)地锚的设置应视受力情况,一般应采用水平地锚进行埋设,露出地面的索扣必须采用钢丝绳,不得采用钢

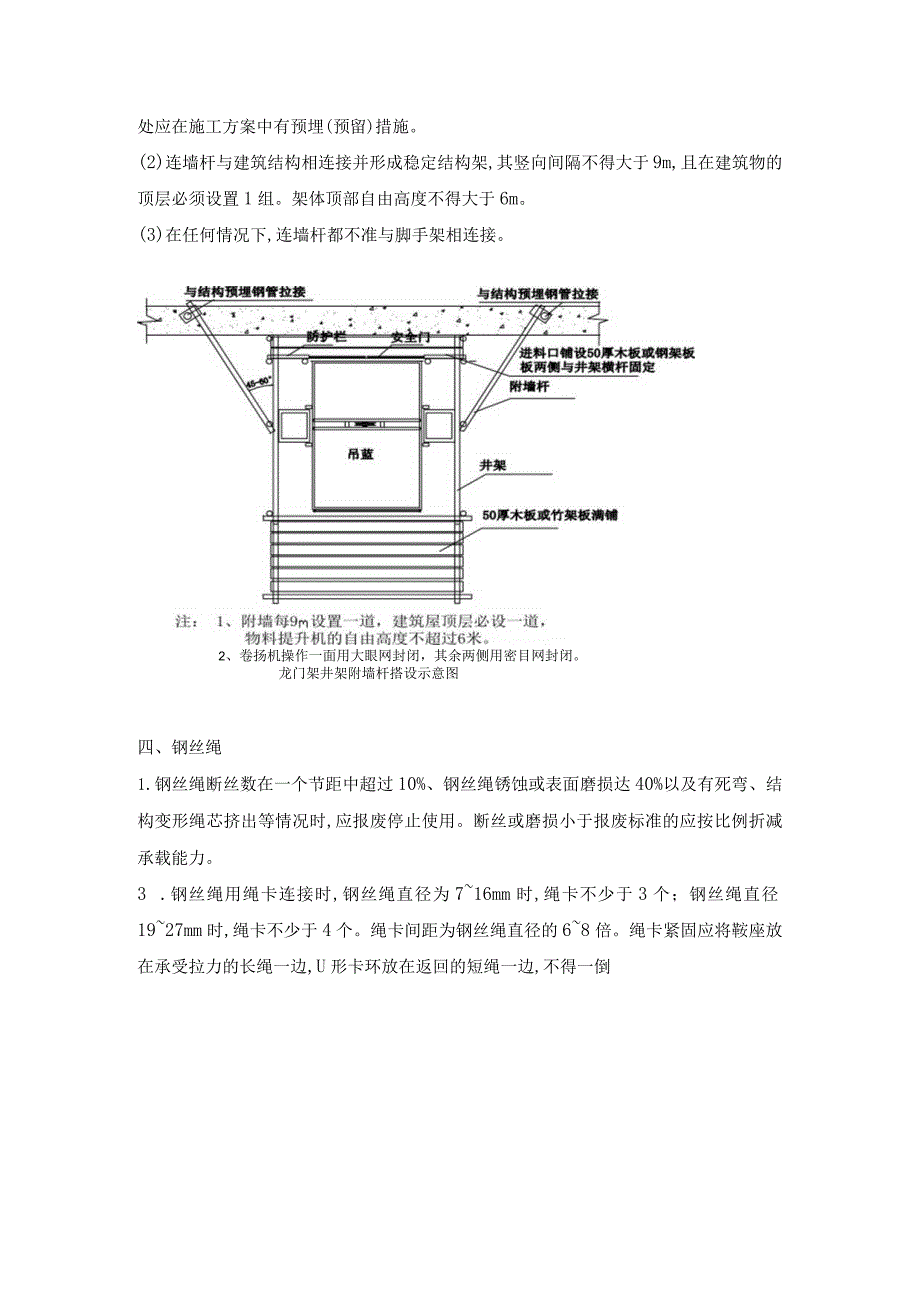

6、筋或多股铅丝。2 .与建筑结构连接(1)连墙杆选用的材料应与提升机架体材料相适应,连接点紧固合理,与建筑结构的连接处应在施工方案中有预埋(预留)措施。(2)连墙杆与建筑结构相连接并形成稳定结构架,其竖向间隔不得大于9m,且在建筑物的顶层必须设置1组。架体顶部自由高度不得大于6m。(3)在任何情况下,连墙杆都不准与脚手架相连接。2、卷扬机操作一面用大眼网封闭，其余两侧用密目网封闭。龙门架井架附墙杆搭设示意图四、钢丝绳1.钢丝绳断丝数在一个节距中超过10%、钢丝绳锈蚀或表面磨损达40%以及有死弯、结构变形绳芯挤出等情况时,应报废停止使用。断丝或磨损小于报废标准的应按比例折减承载能力。3 .钢丝绳用
7、绳卡连接时,钢丝绳直径为716mm时,绳卡不少于3个；钢丝绳直径1927mm时,绳卡不少于4个。绳卡间距为钢丝绳直径的68倍。绳卡紧固应将鞍座放在承受拉力的长绳一边,U形卡环放在返回的短绳一边,不得一倒一正排列。4 .当钢丝绳穿越道路时,为避免碾压损伤应有过路保护。钢丝绳使用中不应拖地，减少磨损和污染。五、楼层卸料平台防护1 .在建工程各层与提升机连接处必须搭设卸料通道,通道两侧应按临边防护规定设置防护拦杆及档脚板。通道脚手板要铺平绑牢,保证运输作业安全进行。2 .各层通道口处都应设置常闭型的防护门（或防护拦杆），只有当吊篮运行到位时,楼层防护门方可开启。只有当各层防护门全部关闭时，吊篮方可上
8、下运行。在防护门全部关闭之前，吊篮应处于停止状态。防护门应定型确认可行。3 .提升机架体地面进料口处应搭设防护棚,防止物体打击事故。防护棚材质应能对落物有一定防御能力和强度（5Cm厚木板或相当于5Cm木板强度的其他材料）。防护棚的尺寸应视架体的宽度和高度而定（可按“坠落半径”确定），防护棚两侧应挂立网，防止人员从侧面进入。防护门吊笼探头200-300吊定井架注：如果双笼间距比较近，两个接料平台 中间应该分隔开，必须一个吊笼走一个接 料口.双笼间距比较远的按单.定防护要求 做.OooM 邑100 H注1极料平台通道防护松杆内侧挂安全M成设200宽25耳架板做踢脚板“接料平台防护门侧立而图（单位：
9、mm）注：接料平台防护门要内开，防护门竖向钢筋间隔不大于150,口接料平台门应在每个楼层上标明层号。当为双开门时则两边固定，中间加锁鼻子。六、吊篮1 .吊篮的进料口处应设置安全门,待吊篮降落地面时打开,便于进出物料；吊篮起升时关闭，防止吊篮运行中物料滚落。当吊篮运行到位时,安全门又可作为临边防护，防止进入吊篮内作业人员发生坠落事故。吊篮的安全门应定型化,构造简单，安全可靠。2 .高架提升机应采用吊笼运送物料，吊笼的顶板可采用5cm厚木板,主要为防止作业人员进入吊笼内作业时的落物打击。3 .物料提升机在任何情况下都不准许人员乘吊篮、吊笼上下。4 .禁止吊篮使用单根钢丝绳提升。七、安装验收1 .物
10、料提升机在重新安装后使用之前,必须进行整机试验，确认符合要求并获得相关部门的验收准用证后方可投入运行。2 .试验方法及内容(1)试验前编制试验方案,并对提升机和试验场地进行全面检查,确认符合要求；(2)空载试验。在空载情况下按照提升机正常工作时需作的各种动作,包括上升、下降、变速、制动等,在全程范围内以各种工作速度反复试验,不少于3次。并同时试验各安全装置的灵敏度；(3)额定荷载试验。吊篮内按设计规定的荷载,按偏心位置1/6处加入,然后按空载试验动作反复进行,不少于3次；(4)试验中检查动作和安全装置的可靠性,有无异常现象,金属结构不得出现永久变形、可见裂纹、油漆脱落、节点松动以及振颤、过热等
11、现象；(5)将组装后检验的结果和试验过程中检验的晴况按照要求认真填写记录，最后由参加试验的人员签字确认是否符合要求。八、架体1 .安装与拆除作业前,应根据现场工作条件及设备情况编制作业方案。对作业人员进行分工交底,确定指挥人员，划定安全警戒区域并设监护人员，排除作业障碍。2 .物料提升机的基础应按图纸要求施工。高架提升机的基础应进行设计计算;低架提升机在无设计要求时,可按素土夯实后,浇C20混凝土,厚300三o3 .物料提升机架体安装后的垂直偏差,最大不应超过架体高度1.5%；多次使用重新安装时,其偏差不应超过3%,并不得超过200mm。4 .架体与吊篮的间隙,即吊篮导靴与导轨的间隙,应控制在
12、510mm以内。5 .为防止落物打击,在架体外侧沿全高用立网（密目网）防护，但靠近司机一侧应使用大眼网。立网防护后不应遮挡司机视线。6 .在提升机架体上安装摇臂扒杆时,必须按原设计要求进行,并应加装保险绳,确保扒杆的作业安全。作业时，吊篮与扒杆不能同时使用。7 .井架式提升机的架体,在与各楼层通道相接的开口处,应采取加强措施。九、传动系统1 .固定卷扬机时不得利用树木、电杆,必须采用地锚,卷扬机前方应打入两根立桩防止卷扬机受力后转动。2 .卷筒上钢丝绳应顺序排列,不能产生乱绳，绳芯挤出不能继续使用。3 .卷扬机安装的位置按照要求应该满足“从卷筒中心线到第一个导向滑轮的距离,带槽卷筒应大于卷筒宽
13、度的15倍,无槽卷筒应大于20倍的要求。4 .滑轮应选用滚动轴承支承。滑轮组与架体（或吊篮）应采用刚性连接,严禁采用钢丝绳、铅丝等柔性连接和使用开口拉板式滑轮。滑轮应经常检查,发现翼缘磨偏应及时整修,翼缘破损及时更换。5 .当卷扬机设置位置不能保障钢丝绳在卷筒上顺排时,应装设排绳装置和防止钢丝绳超越卷筒两端凸缘的保险装置。6 .滑轮组的滑轮直径与钢丝绳直径比例:低架提升机不应小于25；高架提升机不应小于30o滑轮直径与钢丝绳直径的比值是按照机构的工作级别而规定的,工作级别越高其比值就越大。由于钢丝绳工作时受拉伸、弯曲和挤压,受力情况比较复杂,而钢丝绳的弯曲直接与所采用的滑轮直径有关,滑轮直径小
14、,钢丝绳的弯曲就大,产生的弯曲应力也就大。相反,滑轮与绳径比值越大,弯曲应力也就越小，当滑轮与钢丝绳直径的比值足够时,就可以不考虑弯曲的影响，只按受拉计算。考虑到高架提升机天梁位置较高,不便日常的维护保养,故比值较低架提升机加大,则滑轮工作更平稳,保养周期可以更长。7 .卷扬机卷筒应设置防止钢丝绳防护罩装置。十、联络信号1.低架提升机使用时，司机可以清楚地看到各层通道及吊篮内作业情况下，可以由各层作业人员直接与司机联系。2 .高架提升机使用时，司机不能清楚地看到各层作业情况,或交叉作业施工各层同时使用提升机的,此时应设置专门的信号指挥人员，以确保不发生误操作。建议使用视频监控系统。3 .当利用
15、室内井道做垂直运输或使用高架提升机时，司机与各层站的联系必须加装可视通讯装置。可视通讯装置能听到和看到每一层站,并能向每一层站发布指令。十一、卷扬机操作棚1 .卷扬机和司机若在露天作业应搭设坚固的操作棚。操作棚应防雨,不影响视线。当距离作业区较近时,顶棚应具有一定防落物打击的能力。2 .操作棚不仅可以保护机械设备的可靠运行，同时也为司机的操作不受干挠有防护作用。十二、避雷井字架及龙门架等机械设备,若在相邻建筑物、构筑物的防雷装置的保护范围以外,又在地区雷暴日规定的高度之中时,则应安装防雷装置。1 .防雷装置的保护范围是以接闪器的高度,按60。角向地面划分保护范围的，当在保护范围之内时,设备可不加装防雷装置。2 .不同地区年平均雷暴日的天数也不同，雷暴日的天数越多，危险性就大,机械设备安装防雷装置的要求高度也越低，当查阅用电规范达到规定的高度时，则应安装防雷装置。3 .防雷装置包括:避雷针（接闪器）,引下线及接地体。避雷针可采用20钢筋,其长度L=I2%置于架体最顶端。引下线不得采用铝线,防止氧化、断开。接地体可与重复接地合用，阻值不大于10O
