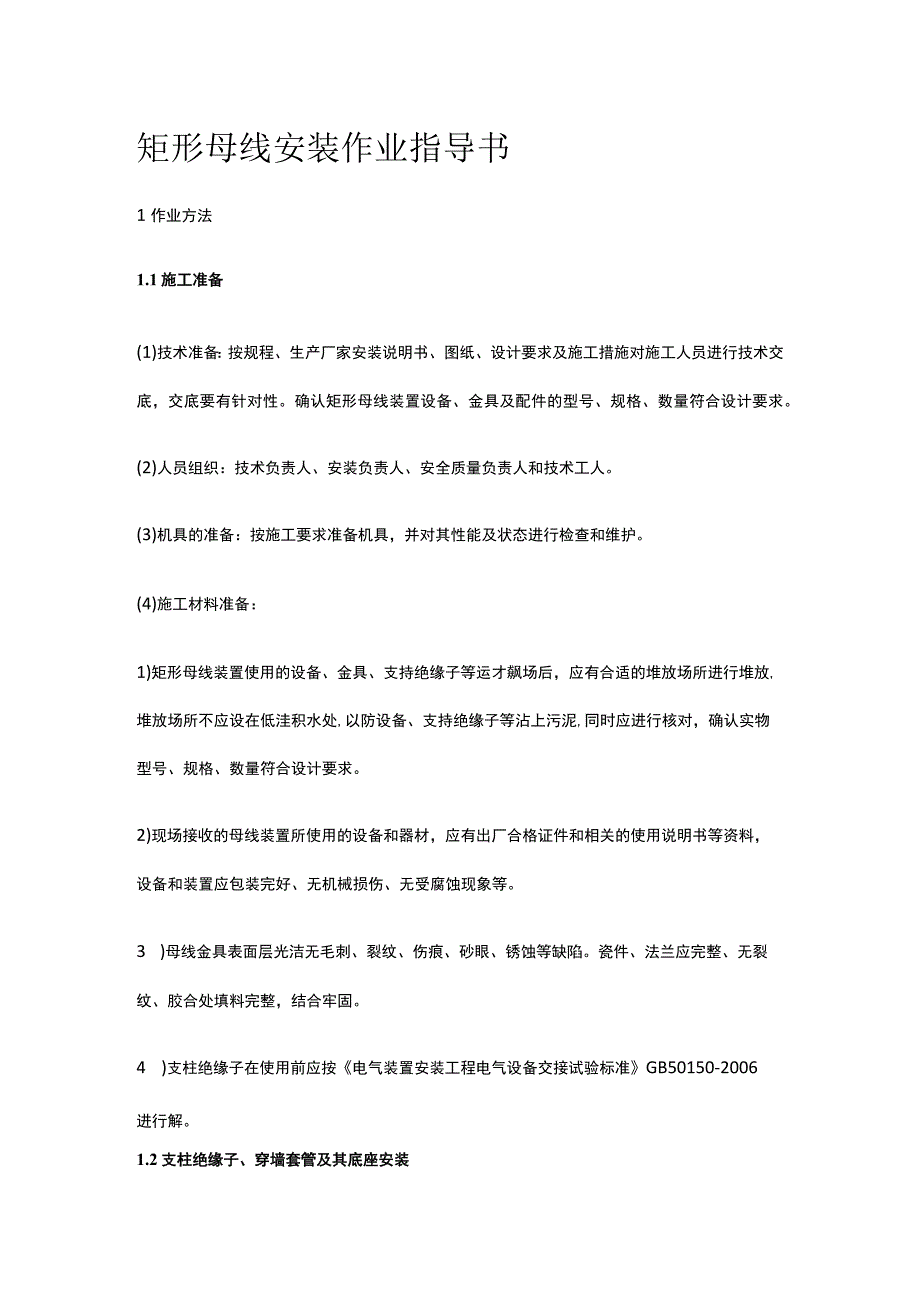

1、矩形母线安装作业指导书1作业方法1.1施工准备(1)技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。确认矩形母线装置设备、金具及配件的型号、规格、数量符合设计要求。(2)人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。(3)机具的准备：按施工要求准备机具，并对其性能及状态进行检查和维护。(4)施工材料准备：1)矩形母线装置使用的设备、金具、支持绝缘子等运才飙场后，应有合适的堆放场所进行堆放,堆放场所不应设在低洼积水处,以防设备、支持绝缘子等沾上污泥,同时应进行核对，确认实物型号、规格、数量符合设计要求。2)现场接收的母线装置所使

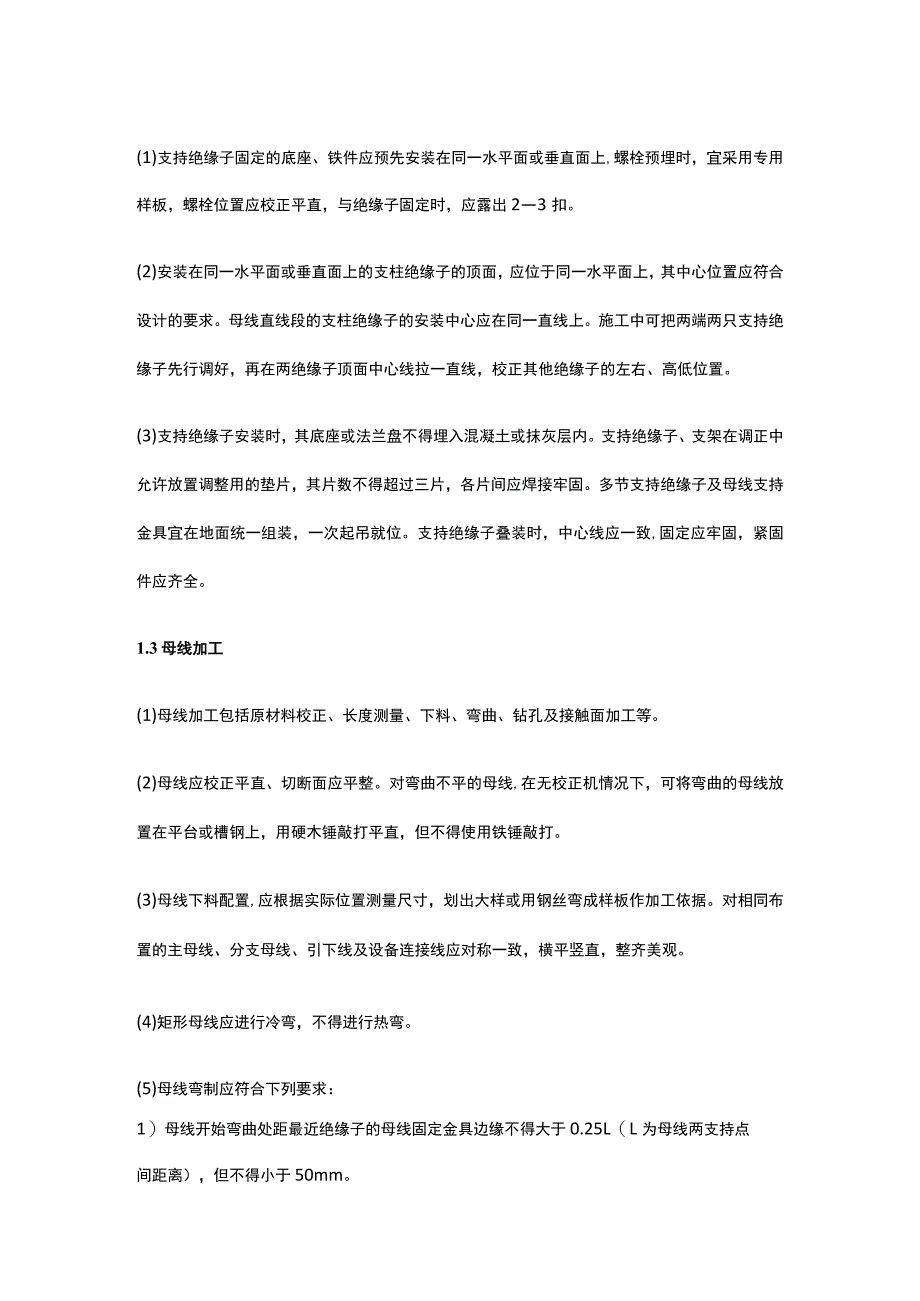

2、用的设备和器材，应有出厂合格证件和相关的使用说明书等资料，设备和装置应包装完好、无机械损伤、无受腐蚀现象等。3 )母线金具表面层光洁无毛刺、裂纹、伤痕、砂眼、锈蚀等缺陷。瓷件、法兰应完整、无裂纹、胶合处填料完整，结合牢固。4 )支柱绝缘子在使用前应按电气装置安装工程电气设备交接试验标准GB50150-2006进行解。1.2支柱绝缘子、穿墙套管及其底座安装(1)支持绝缘子固定的底座、铁件应预先安装在同一水平面或垂直面上,螺栓预埋时，宜采用专用样板，螺栓位置应校正平直，与绝缘子固定时，应露出23扣。(2)安装在同一水平面或垂直面上的支柱绝缘子的顶面，应位于同一水平面上，其中心位置应符合设计的要求。
3、母线直线段的支柱绝缘子的安装中心应在同一直线上。施工中可把两端两只支持绝缘子先行调好，再在两绝缘子顶面中心线拉一直线，校正其他绝缘子的左右、高低位置。(3)支持绝缘子安装时，其底座或法兰盘不得埋入混凝土或抹灰层内。支持绝缘子、支架在调正中允许放置调整用的垫片，其片数不得超过三片，各片间应焊接牢固。多节支持绝缘子及母线支持金具宜在地面统一组装，一次起吊就位。支持绝缘子叠装时，中心线应一致,固定应牢固，紧固件应齐全。1.3母线加工(1)母线加工包括原材料校正、长度测量、下料、弯曲、钻孔及接触面加工等。(2)母线应校正平直、切断面应平整。对弯曲不平的母线,在无校正机情况下，可将弯曲的母线放置在平台或

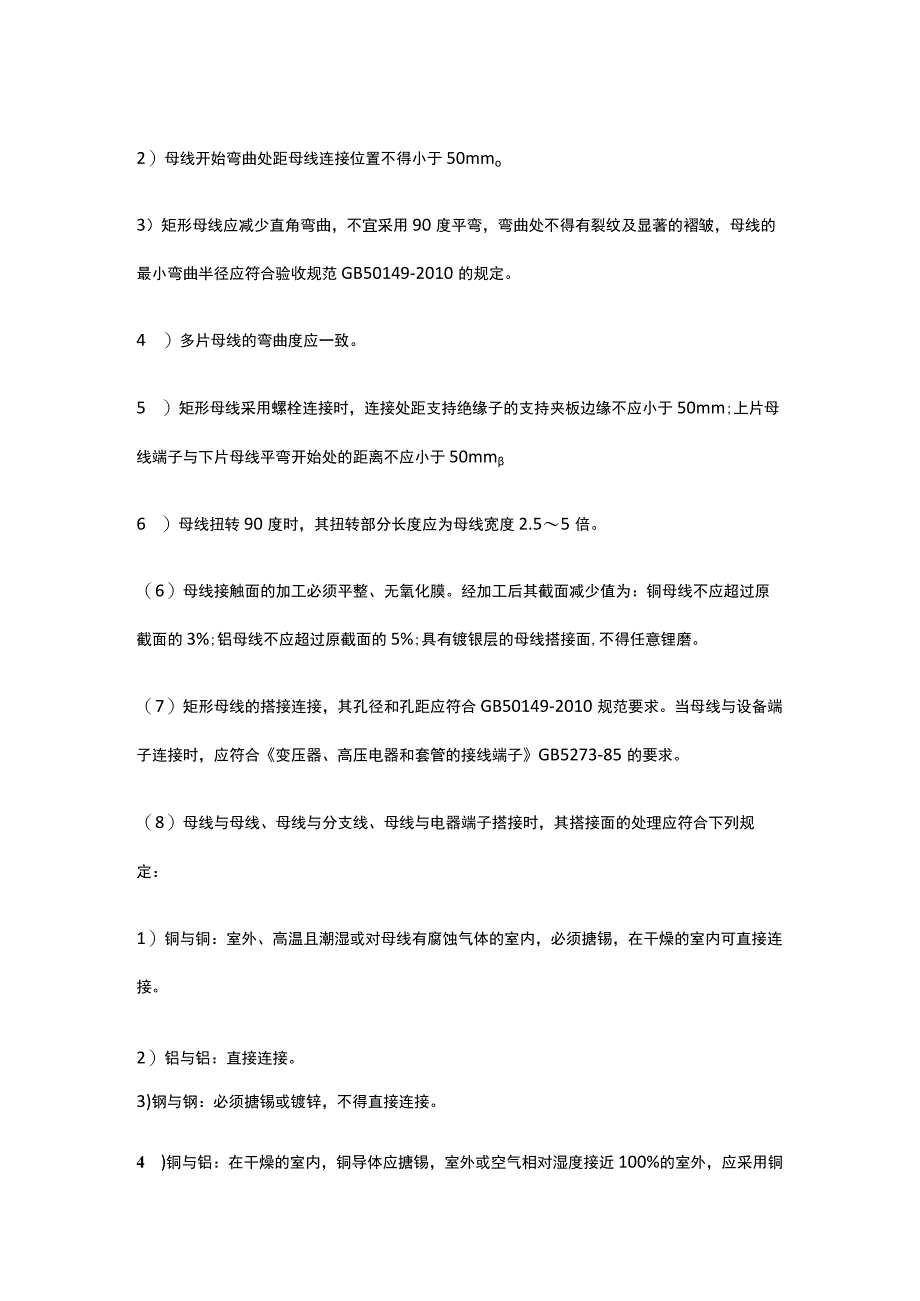

4、槽钢上，用硬木锤敲打平直，但不得使用铁锤敲打。(3)母线下料配置,应根据实际位置测量尺寸，划出大样或用钢丝弯成样板作加工依据。对相同布置的主母线、分支母线、引下线及设备连接线应对称一致，横平竖直，整齐美观。(4)矩形母线应进行冷弯，不得进行热弯。(5)母线弯制应符合下列要求：1）母线开始弯曲处距最近绝缘子的母线固定金具边缘不得大于0.25L（L为母线两支持点间距离），但不得小于50mm。2）母线开始弯曲处距母线连接位置不得小于50mmo3）矩形母线应减少直角弯曲，不宜采用90度平弯，弯曲处不得有裂纹及显著的褶皱，母线的最小弯曲半径应符合验收规范GB50149-2010的规定。4 ）多片母线的弯
5、曲度应一致。5 ）矩形母线采用螺栓连接时，连接处距支持绝缘子的支持夹板边缘不应小于50mm;上片母线端子与下片母线平弯开始处的距离不应小于50mm6 ）母线扭转90度时，其扭转部分长度应为母线宽度2.55倍。（6）母线接触面的加工必须平整、无氧化膜。经加工后其截面减少值为：铜母线不应超过原截面的3%;铝母线不应超过原截面的5%;具有镀银层的母线搭接面,不得任意锂磨。（7）矩形母线的搭接连接，其孔径和孔距应符合GB50149-2010规范要求。当母线与设备端子连接时，应符合变压器、高压电器和套管的接线端子GB5273-85的要求。（8）母线与母线、母线与分支线、母线与电器端子搭接时，其搭接面的处
6、理应符合下列规定：1）铜与铜：室外、高温且潮湿或对母线有腐蚀气体的室内，必须搪锡，在干燥的室内可直接连接。2）铝与铝：直接连接。3)钢与钢：必须搪锡或镀锌，不得直接连接。4 )铜与铝：在干燥的室内，铜导体应搪锡，室外或空气相对湿度接近100%的室外，应采用铜铝过渡板，铜端应搪锡。5 )钢与铜或铝：钢搭接面必须搪锡。6 )封闭母线螺栓固定搭接面应镀银。7)所有连接螺栓紧固力矩应符合规范要求。(9)母线接头螺孔的直径宜大于螺栓直径12mm0母线与螺杆型接线端子连接时,母线的孔径不应大于螺杆型接线端子直径1mm。(10)多片母线间应保持不小于母线厚度的间距,相邻间隔垫边缘间距应大于5mmo7 .4引
7、下线的安装(1)伸缩节组装后的总截面不得小于母线截面的1.2倍。(2)伸缩节的滑动部分应置于中间位置,以确保有最好的调节余地。(3)母线与母线或母线与电器接线端子的螺栓搭接面的安装,应符合如下要求：1)母线接触面加工后必须保持清洁，并涂以电力复合脂。2)母线平置时，贯穿螺栓应从下往上穿，其余情况下，螺母应置于维护侧，螺栓长度露出螺母23丝扣。3)贯穿螺栓连接的母线两侧应有平垫圈，相邻螺栓垫圈应有3mm以上的净距，螺母侧应装有弹簧垫圈或锁紧螺母。4)螺栓受力应均匀，不应使电器的接线端子受到额外的应力。5周线的接触面应连接紧密,连接螺栓应用力矩扳手紧固其紧固力矩值应GB50149-2010规范的要求。(4)母线、支线、引下线安装时，室内、室外配电装置的安全净距应符合GB50149-2010的要求。
