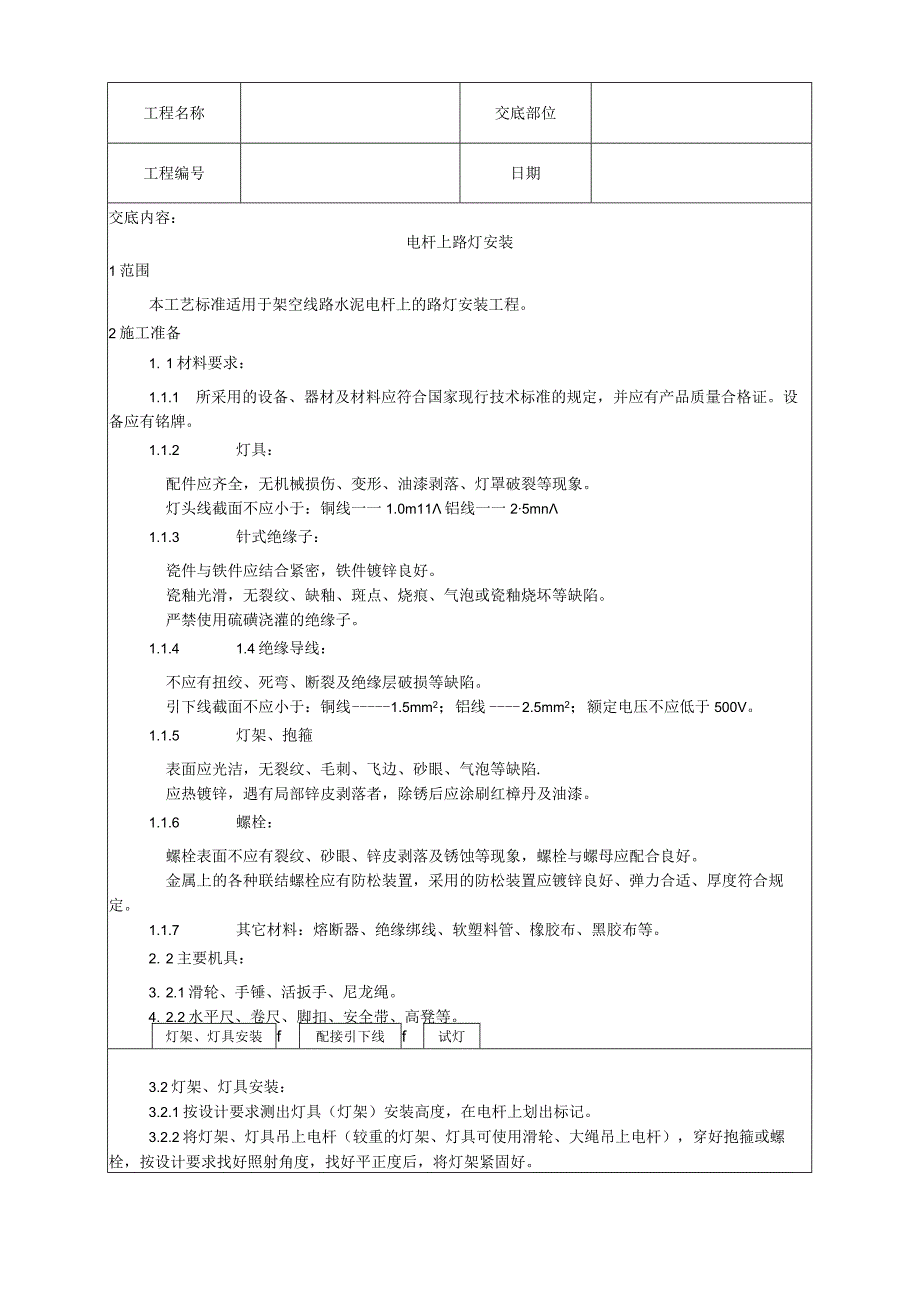

1、工程名称交底部位工程编号日期交底内容：电杆上路灯安装1范围本工艺标准适用于架空线路水泥电杆上的路灯安装工程。2施工准备1. 1材料要求：1.1.1 所采用的设备、器材及材料应符合国家现行技术标准的规定，并应有产品质量合格证。设备应有铭牌。1.1.2 灯具：配件应齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象。灯头线截面不应小于：铜线一一1.0m11铝线一一25mn1.1.3 针式绝缘子：瓷件与铁件应结合紧密，铁件镀锌良好。瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。严禁使用硫磺浇灌的绝缘子。1.1.4 1.4绝缘导线：不应有扭绞、死弯、断裂及绝缘层破损等缺陷。引下线截面不应小于
2、：铜线1.5mm2；铝线2.5mm2；额定电压不应低于500V。1.1.5 灯架、抱箍表面应光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷.应热镀锌，遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆。1.1.6 螺栓：螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺栓与螺母应配合良好。金属上的各种联结螺栓应有防松装置，采用的防松装置应镀锌良好、弹力合适、厚度符合规定。1.1.7 其它材料：熔断器、绝缘绑线、软塑料管、橡胶布、黑胶布等。2. 2主要机具：3. 2.1滑轮、手锤、活扳手、尼龙绳。4. 2.2水平尺、卷尺、脚扣、安全带、高凳等。5. 3作业条件：6. 3.1灯架制作已完毕。7. 3.2架空

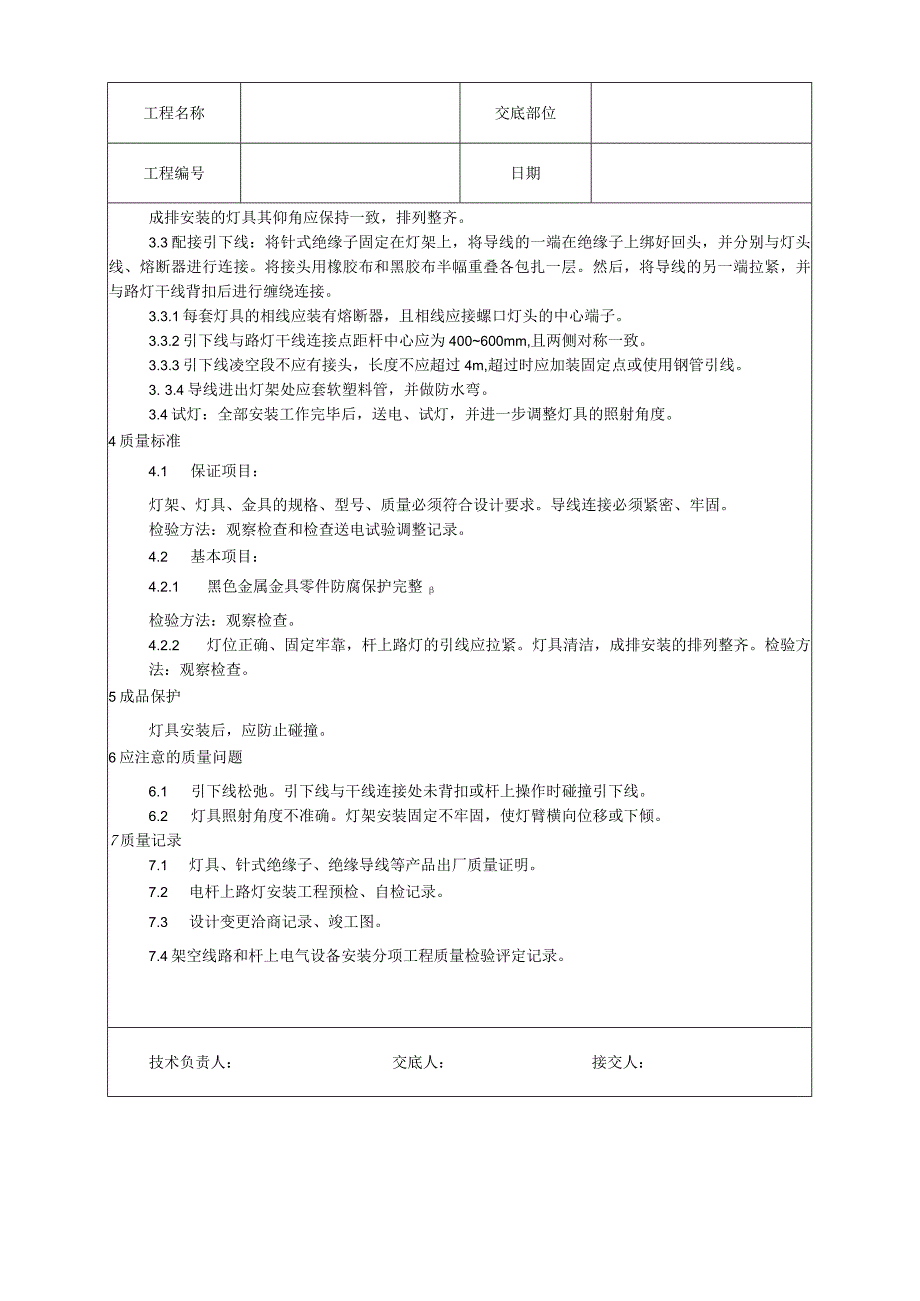

3、线路施工己完成。3操作工艺3.1工艺流程：灯架、灯具安装f配接引下线f试灯3.2灯架、灯具安装：3.2.1按设计要求测出灯具（灯架）安装高度，在电杆上划出标记。3.2.2将灯架、灯具吊上电杆（较重的灯架、灯具可使用滑轮、大绳吊上电杆），穿好抱箍或螺栓，按设计要求找好照射角度，找好平正度后，将灯架紧固好。工程名称交底部位工程编号日期成排安装的灯具其仰角应保持一致，排列整齐。3.3配接引下线：将针式绝缘子固定在灯架上，将导线的一端在绝缘子上绑好回头，并分别与灯头线、熔断器进行连接。将接头用橡胶布和黑胶布半幅重叠各包扎一层。然后，将导线的另一端拉紧，并与路灯干线背扣后进行缠绕连接。3.3.1每套灯具
4、的相线应装有熔断器，且相线应接螺口灯头的中心端子。3.3.2引下线与路灯干线连接点距杆中心应为400600mm,且两侧对称一致。3.3.3引下线凌空段不应有接头，长度不应超过4m,超过时应加装固定点或使用钢管引线。3. 3.4导线进出灯架处应套软塑料管，并做防水弯。3.4试灯：全部安装工作完毕后，送电、试灯，并进一步调整灯具的照射角度。4质量标准4.1 保证项目：灯架、灯具、金具的规格、型号、质量必须符合设计要求。导线连接必须紧密、牢固。检验方法：观察检查和检查送电试验调整记录。4.2 基本项目：4.2.1 黑色金属金具零件防腐保护完整检验方法：观察检查。4.2.2 灯位正确、固定牢靠，杆上路
5、灯的引线应拉紧。灯具清洁，成排安装的排列整齐。检验方法：观察检查。5成品保护灯具安装后，应防止碰撞。6应注意的质量问题6.1 引下线松弛。引下线与干线连接处未背扣或杆上操作时碰撞引下线。6.2 灯具照射角度不准确。灯架安装固定不牢固，使灯臂横向位移或下倾。7质量记录7.1 灯具、针式绝缘子、绝缘导线等产品出厂质量证明。7.2 电杆上路灯安装工程预检、自检记录。7.3 设计变更洽商记录、竣工图。7.4架空线路和杆上电气设备安装分项工程质量检验评定记录。技术负责人：交底人：接交人：施工现场安全施工注意事项:1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工
6、，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏
7、电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护,用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
