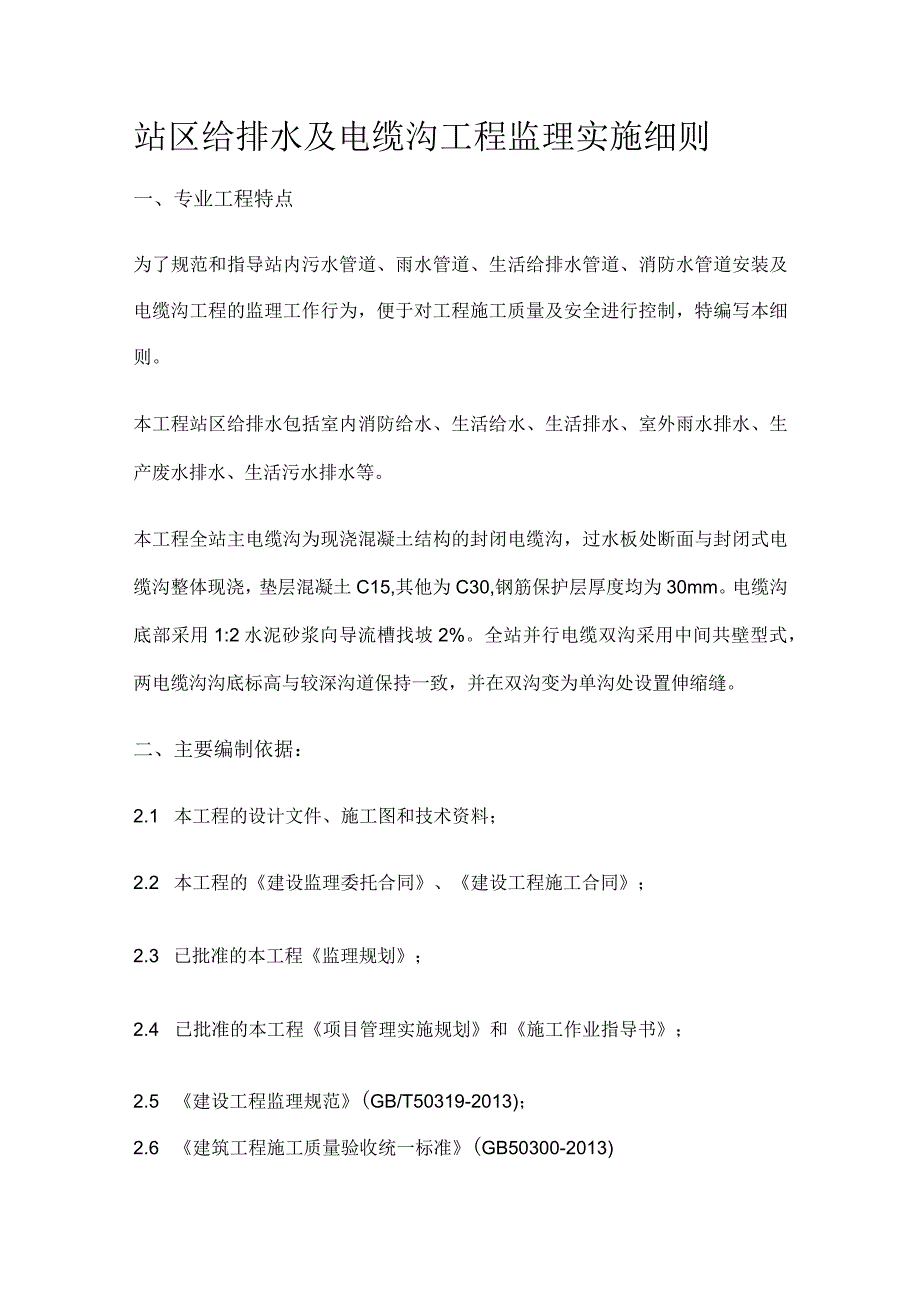

1、站区给排水及电缆沟工程监理实施细则一、专业工程特点为了规范和指导站内污水管道、雨水管道、生活给排水管道、消防水管道安装及电缆沟工程的监理工作行为，便于对工程施工质量及安全进行控制，特编写本细则。本工程站区给排水包括室内消防给水、生活给水、生活排水、室外雨水排水、生产废水排水、生活污水排水等。本工程全站主电缆沟为现浇混凝土结构的封闭电缆沟，过水板处断面与封闭式电缆沟整体现浇，垫层混凝土C15,其他为C30,钢筋保护层厚度均为30mm。电缆沟底部采用1:2水泥砂浆向导流槽找坡2%。全站并行电缆双沟采用中间共壁型式，两电缆沟沟底标高与较深沟道保持一致，并在双沟变为单沟处设置伸缩缝。二、主要编制依据：

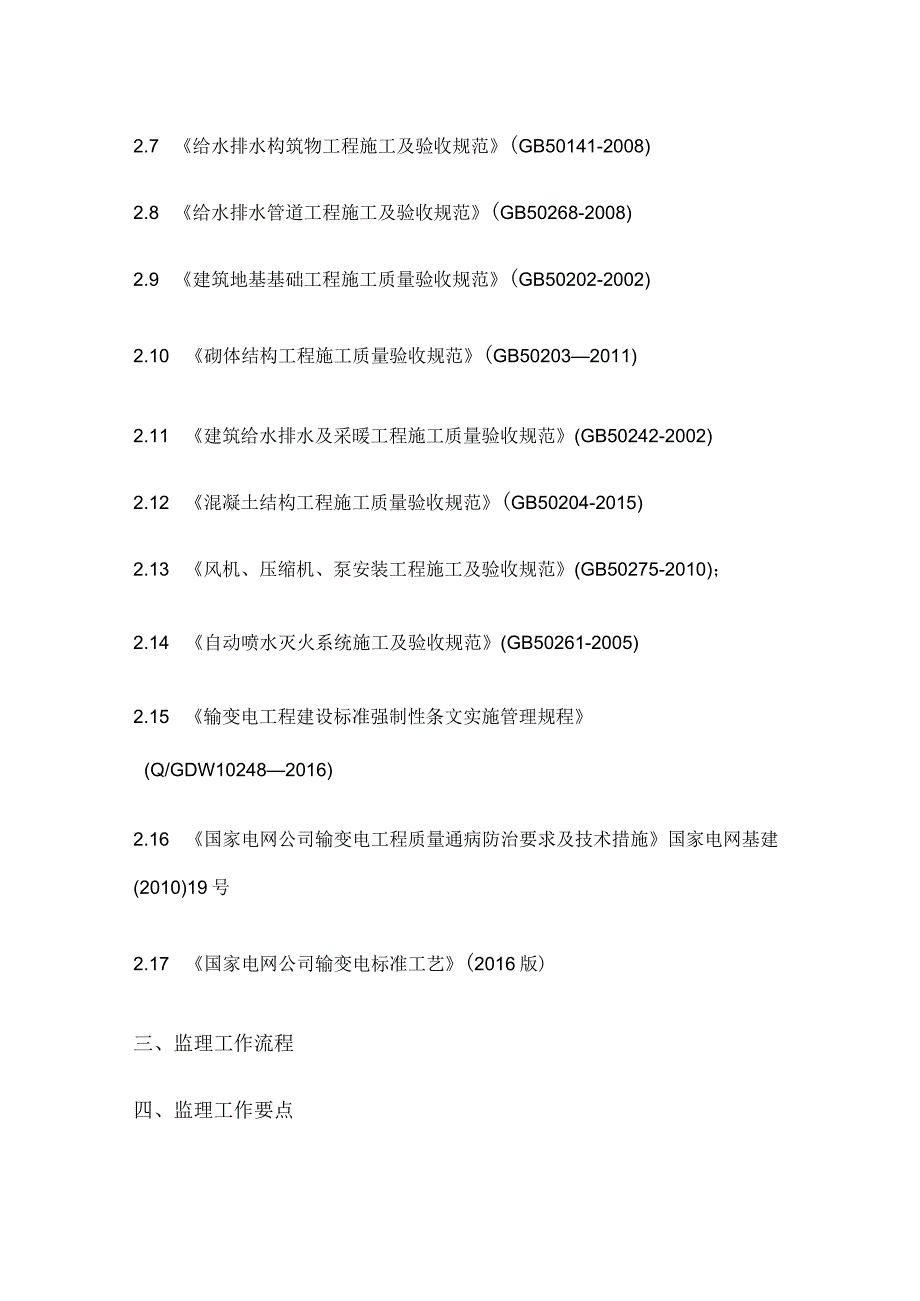

2、2.1 本工程的设计文件、施工图和技术资料；2.2 本工程的建设监理委托合同、建设工程施工合同；2.3 已批准的本工程监理规划；2.4 已批准的本工程项目管理实施规划和施工作业指导书；2.5 建设工程监理规范(GB/T50319-2013)；2.6 建筑工程施工质量验收统一标准(GB50300-2013)2.7 给水排水构筑物工程施工及验收规范(GB50141-2008)2.8 给水排水管道工程施工及验收规范(GB50268-2008)2.9 建筑地基基础工程施工质量验收规范(GB50202-2002)2.10 砌体结构工程施工质量验收规范(GB502032011)2.11 建筑给水排水及采暖

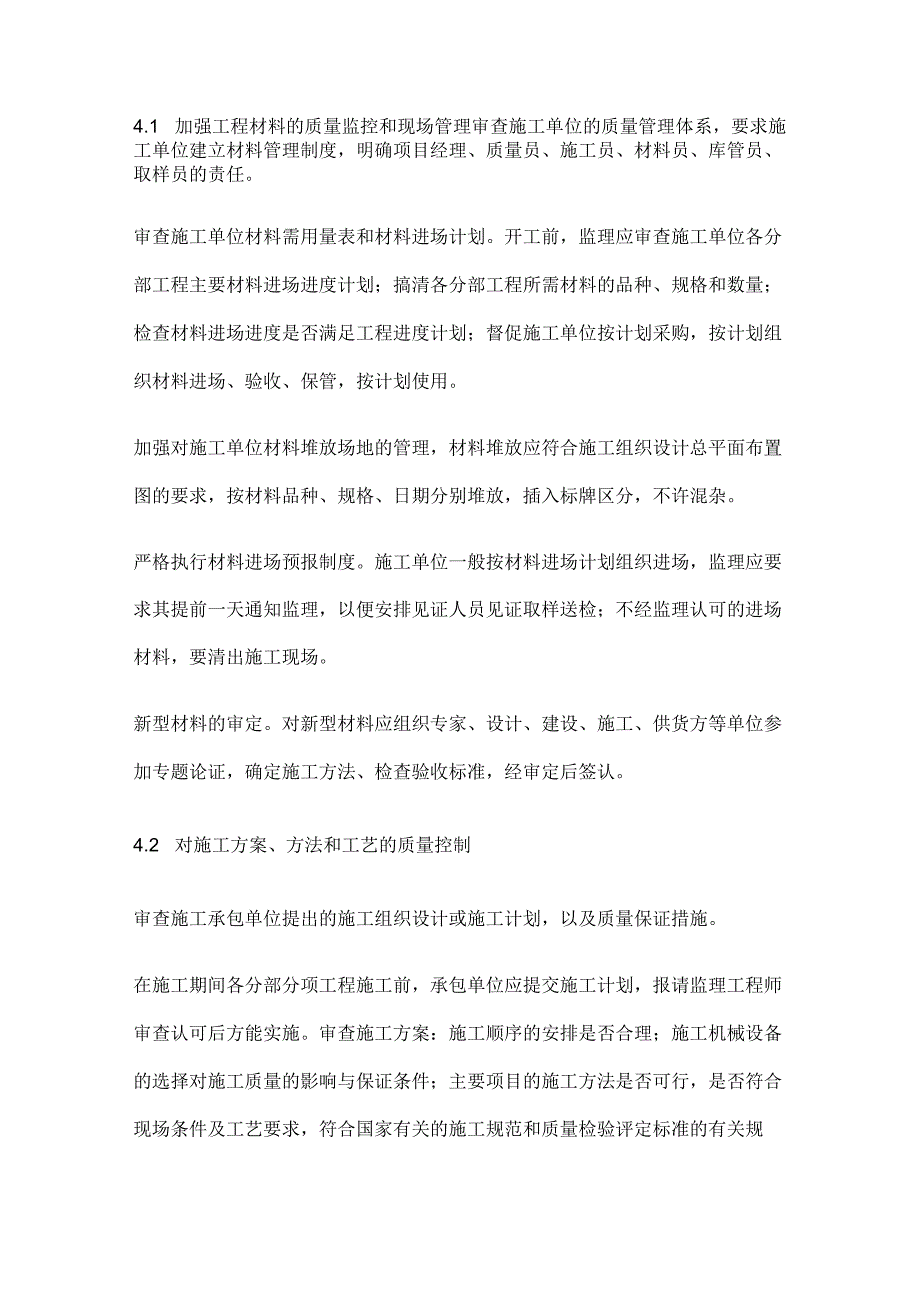

3、工程施工质量验收规范(GB50242-2002)2.12 混凝土结构工程施工质量验收规范(GB50204-2015)2.13 风机、压缩机、泵安装工程施工及验收规范(GB50275-2010)；2.14 自动喷水灭火系统施工及验收规范(GB50261-2005)2.15 输变电工程建设标准强制性条文实施管理规程(Q/GDW102482016)2.16 国家电网公司输变电工程质量通病防治要求及技术措施国家电网基建(2010)19号2.17 国家电网公司输变电标准工艺(2016版)三、监理工作流程四、监理工作要点4.1 加强工程材料的质量监控和现场管理审查施工单位的质量管理体系，要求施工单位建立材
4、料管理制度，明确项目经理、质量员、施工员、材料员、库管员、取样员的责任。审查施工单位材料需用量表和材料进场计划。开工前，监理应审查施工单位各分部工程主要材料进场进度计划；搞清各分部工程所需材料的品种、规格和数量；检查材料进场进度是否满足工程进度计划；督促施工单位按计划采购，按计划组织材料进场、验收、保管，按计划使用。加强对施工单位材料堆放场地的管理，材料堆放应符合施工组织设计总平面布置图的要求，按材料品种、规格、日期分别堆放，插入标牌区分，不许混杂。严格执行材料进场预报制度。施工单位一般按材料进场计划组织进场，监理应要求其提前一天通知监理，以便安排见证人员见证取样送检；不经监理认可的进场材料，
5、要清出施工现场。新型材料的审定。对新型材料应组织专家、设计、建设、施工、供货方等单位参加专题论证，确定施工方法、检查验收标准，经审定后签认。4.2 对施工方案、方法和工艺的质量控制审查施工承包单位提出的施工组织设计或施工计划，以及质量保证措施。在施工期间各分部分项工程施工前，承包单位应提交施工计划，报请监理工程师审查认可后方能实施。审查施工方案：施工顺序的安排是否合理；施工机械设备的选择对施工质量的影响与保证条件；主要项目的施工方法是否可行，是否符合现场条件及工艺要求，符合国家有关的施工规范和质量检验评定标准的有关规定，与所选择的施工机械设备和施工组织方式是否相适应，经济合理。4.3 施工用机
6、械、设备的质量控制审查设备选型是否恰当，是否满足施工质量要求和适应现场条件。审查施工机械设备的数量是否足够，包括备用设备。审查所需的施工机械设备，是否按已批准的计划备妥，所准备的机械设备是否与已由监理工程师审查认可的施工组织设计或施工计划中所列者相一致。4.4 审查与控制承包商对施工环境与条件方面的准备工作质量。对施工作业的辅助技术环境的控制，包括：水、电或动力供应，施工照明，安全防护设施，施工场地空间条件和通道，交通运输和道路条件。对施工的质量管理环境的控制，包括：承包商的质量管理、质量保证体系和质量控制自检系统是否处于良好状态，系统的组织结构、检测制度、人员配备方面是否完善和明确，测量、计
7、量、试验、检测仪器是否满足使用要求，是否处于良好的可用状态，有无合格证明和率定表，仪器、设备的管理是否符合有关的法规规定，外送委托检测、试验的机构资质等级是否符合要求。4.5 管道试压、冲洗给水管道在隐蔽之前，应督促承包单位做好浸泡和单项水压试验。管道系统安装完毕后进行综合水压试验。试压试验时，应将管内空气排净,充满水后进行检查，无渗漏后升至试验压力进行渗漏试验，试水压力降压应在允许范围内，降至工作压力对管道接口逐个检查，无渗漏即可办理验收手续，冬季管道水压试验，应有防冻措施。管道冲洗：管道试压完成后即做管道冲洗，应保证有充足的水量。焊接管道，应用小锤在转弯、三通等处的焊口部位轻轻敲击，已清除
8、内部焊渣。冲洗洁净后方可办理验收手续，做好验收记录。管道压力试验：冲洗应与设备分离，或加装过滤网，以防止杂物进入设备或附件内。4.6 管道防腐和保温管道防腐：所有金属材质管道均应按照设计要求及国家验收规范进行施工，所有型钢支架及施工中管道破损处和外漏丝口均要补刷防锈漆。管道保温：明装或暗装管道保温是防冻、绝热、防结露，保温材料的材质及厚度严格按设计要求验收，施工工艺按相应标准图集或厂家标准进行验收。4.7 电缆沟沟底坡度一致、排水通畅、无积水现象，电缆沟压顶采用混凝土一次浇筑成型，电缆沟人孔盖板安装平整，无舞动现象。安装好的管道不得做支撑或放脚手板，不得踩压管道，支托、吊不得作为其他用途的受力
9、点。管道在装修施工中加以保护，以防止灰浆或其他的污染物污染管道。阀门手轮、水表、消防箱、报警阀等要注意保护，需防止后续施工损坏，也可在交工前统一安装好。各系统的设备及附件要求保护措施，防止碰动跑水，损坏装饰成品，做好护损、防盗工作，自喷喷头安装时不得污染或损坏吊顶装修。混凝土电缆沟浇筑完成后需强度达到设计要求的75%以上，方可土方回填，在电缆沟人孔盖板施工前，可采用临时盖板保护。五、监理工作方法及措施5.1 施工质量管理策划及方案审查单位（分部）工程开工前，施工项目部应根据各单位（分部）工程特点、特性、难点，结合工程建设各阶段的关键节点，编制完成单位（分部）工程的施工方案，并报监理项目部审查。
10、监理项目部审查内容：方案的内容是否完整，编制的程序是否符合,编制质量好坏；该施工方案（措施、作业指导书）制定的施工工艺流程是否合理，施工方法是否得当，是否先进，是否有利于保证工程质量、安全、进度；专项施工方案的中的安全技术措施是否符合工程建设强制性标准；方案的技术性（计算步骤、方法、结果）是否合理、正确；安全危险点分析或危险源辨识、环境因素识别是否准确、全面，应对措施是否有效；质量保证措施是否有效，针对性是否强，是否落实了工程创优措施，是否优先采用了典型施工方法；一般施工方案按国家电网公司施工项目部标准化工作手册”施工方案目录。填写一般施工方案（措施、调试）报审表报监理项目部。5.2 见证计划
11、见证原则和送样要求：施工单位应对拟进场的原材料进行认真的全面检查、检验。在自检合格的基础上，将检验结果连同相关质量证明文件报监理工程师审核。监理人员应对进场实物，按照委托监理合同的约定或有关工程质量管理文件规定的比例，采用平行检验或见证取样的方式进行抽检。对未经监理人员验收或验收不合格的工程材料必须撤出现场，不准在工程中使用。5.3 隐蔽工程验收施工项目部在隐蔽前48小时前通知监理，监理项目部于隐蔽前组织相关人员对隐蔽工程进行检查、签证确认并签署意见。工程质量隐蔽验收签证的结论应明确，必须有是否同意隐蔽的结论。对已同意覆盖的工程隐蔽部位质量有疑问的，或发现施工单位私自覆盖工程隐蔽部位的，应要求
12、施工项目部进行重新检验。5.4 平行检验监理项目部应做好平行检验工作，工序检查量不应小于受检工程量质检项目的10%,且应均匀覆盖关键工序。对不符合相关质量标准的，应签发监理通知单，及时督促施工单位限期整改。平行检验在施工单位自检合格的基础上进行，监理项目部在检验过程中发现不合格项的，应签发监理工程师通知单或监理检查记录，督查施工单位整改闭环。平行检验工作流程：5.5 质量巡视根据施工进展，对现场进行日常巡视检查，填写监理检查记录表，发现问题及时纠正。巡视检查主要内容：4.5.1 检查是否按工程设计文件、工程建设标准和批准的项目管理实施规划、施工方案（措施）施工。4.5.2 检查已进场使用的材料
13、、构配件、设备是否合格。4.5.3 检查现场质量管理人员是否到位，特种作业人员是否持证上岗。4.5.4 检查用于工程的主要测量、计量器具的状态，确保检验有效、状态完好、满足要求。5.6 工程质量验评监理项目部根据施工项目部提出的工程初检申请，对施工项目部三级自检验收结果进行审查，编制监理初检方案，签发监理工作联系单（明确监理初检的内容、组织机构及时间安排），组织监理初检工作。对初检中发现的施工质量问题，指令施工项目部消缺整改，设计、设备质量问题和缺陷由建设管理单位协调责任单位消缺整改。监理初检合格后，出具监理初检报告,向建设管理单位提出工程质量中间验收申请或工程竣工预验收申请，报请建设管理单位
14、组织中间验收或竣工预验收。参加中间验收和竣工预验收，对验收中发现的问题，属施工项目部的由其制定整改措施并实施，整改完毕后监理项目部组织复查；属监理项目部的由其自行整改，完毕后报业主项目部审查。土建交付安装中间验收完成后，督促施工项目部办理土建交付安装中间验收交接表，并签字确认。收到分项工程质量报验申请单后，组织进行分项工程质量验评工作。收到分部（子分部）工程质量报验申请单后，由总监理工程师主持，专业监理工程师、施工项目部的项目负责人和技术、质量负责人参加验收，进行分部工程质量验评工作。在分部工程验收时，应由总监组织对施工单位执行强制性条文情况进行阶段性检查，检查结果填入工程施工强制性条文执行检
