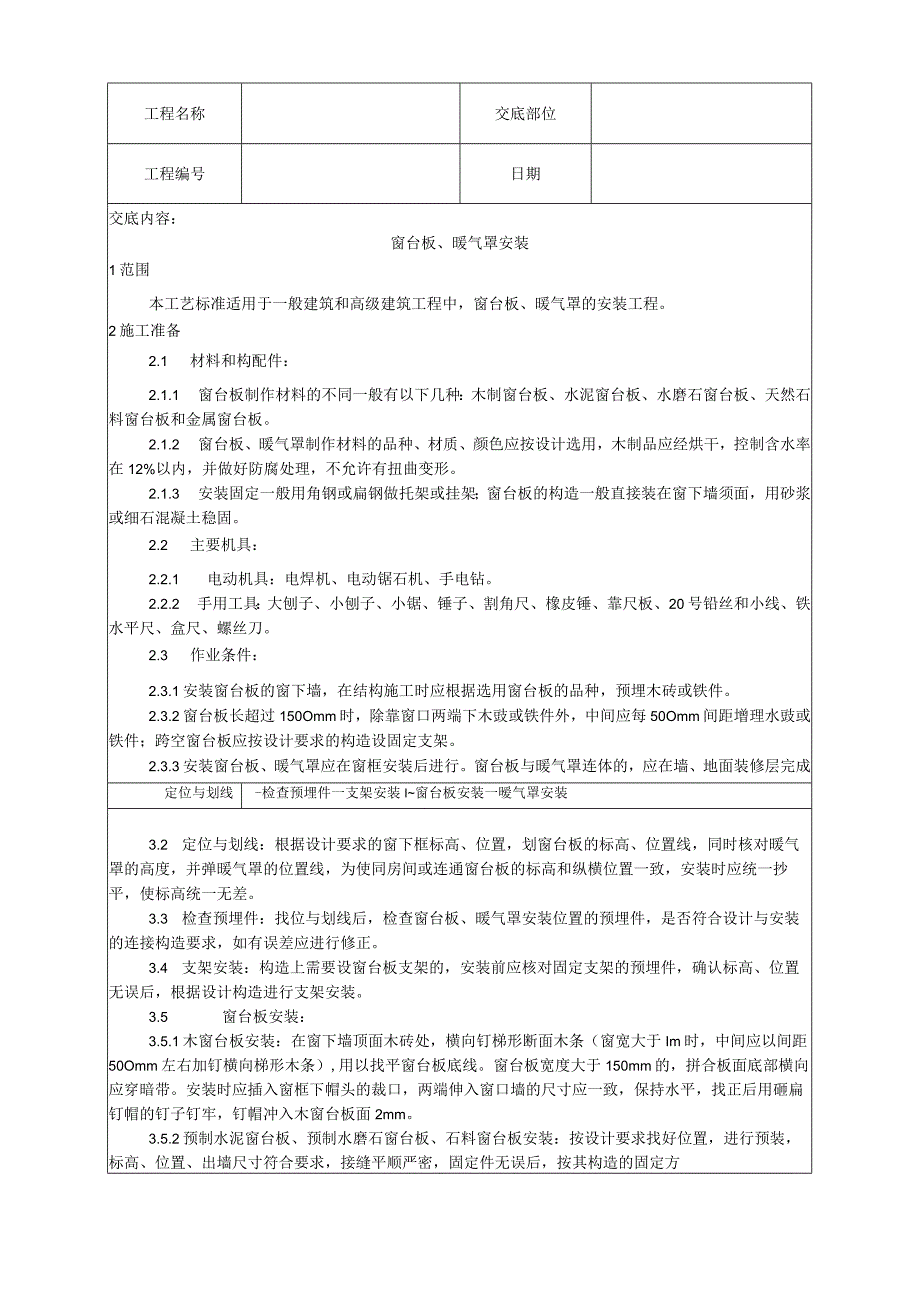

窗台板、暖气罩安装工艺技术交底.docx_第1页
第1页 / 共4页

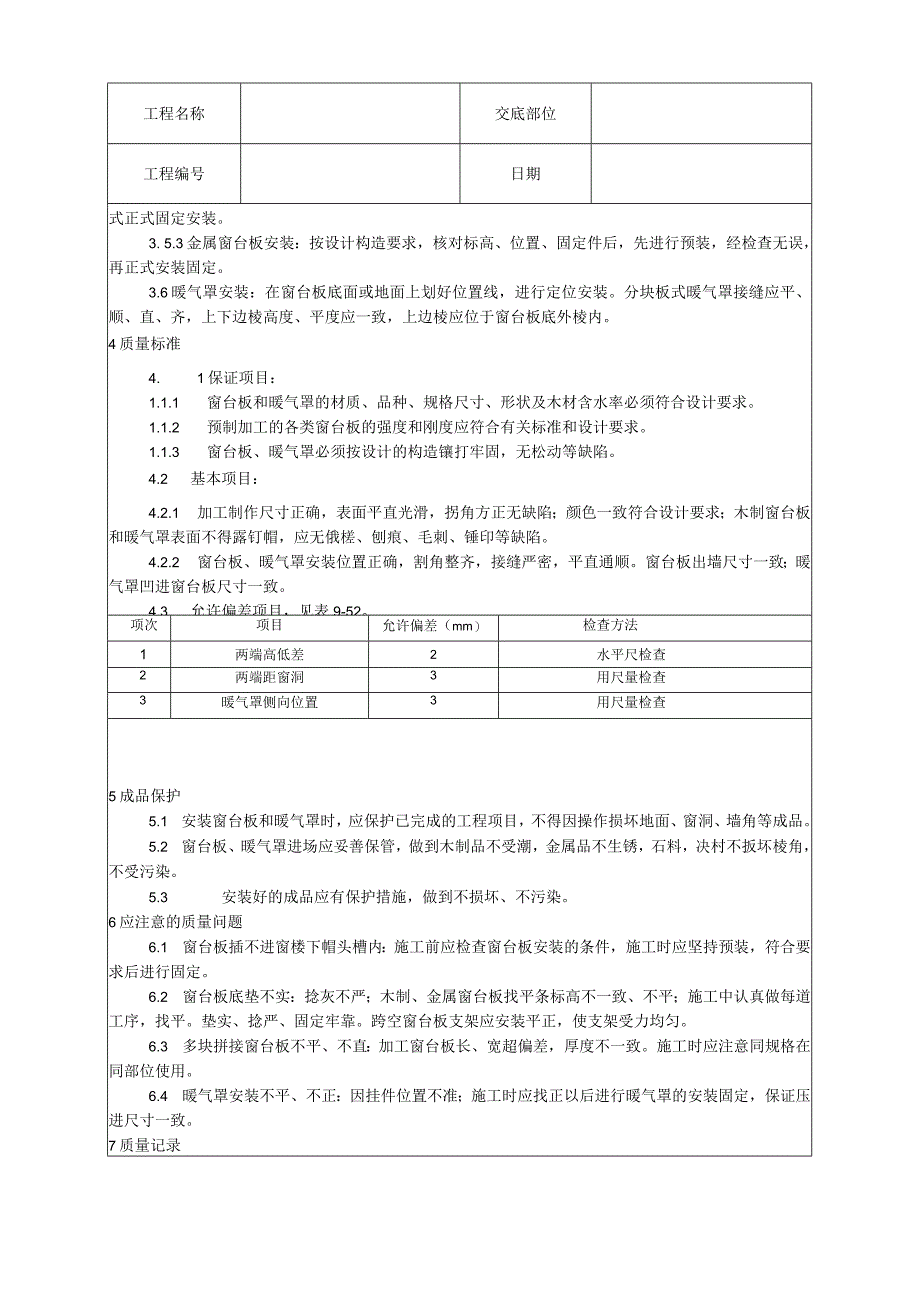

窗台板、暖气罩安装工艺技术交底.docx_第2页
第2页 / 共4页

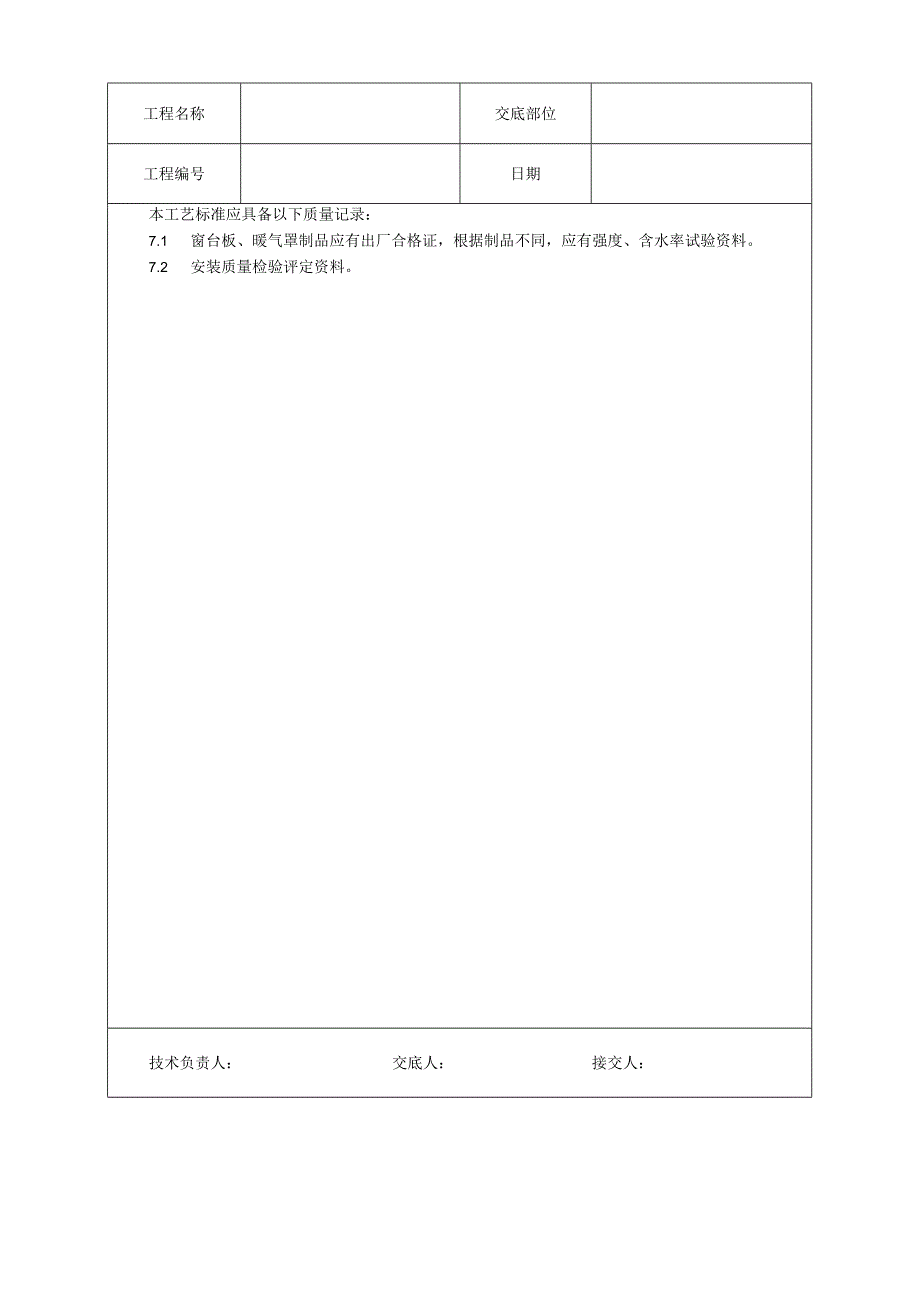

窗台板、暖气罩安装工艺技术交底.docx_第3页
第3页 / 共4页
窗台板、暖气罩安装工艺技术交底.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《窗台板、暖气罩安装工艺技术交底.docx》由会员分享,可在线阅读,更多相关《窗台板、暖气罩安装工艺技术交底.docx(4页珍藏版)》请在第壹文秘上搜索。

1、工程名称交底部位工程编号日期交底内容:窗台板、暖气罩安装1范围本工艺标准适用于一般建筑和高级建筑工程中,窗台板、暖气罩的安装工程。2施工准备2.1 材料和构配件:2.1.1 窗台板制作材料的不同一般有以下几种:木制窗台板、水泥窗台板、水磨石窗台板、天然石料窗台板和金属窗台板。2.1.2 窗台板、暖气罩制作材料的品种、材质、颜色应按设计选用,木制品应经烘干,控制含水率在12%以内,并做好防腐处理,不允许有扭曲变形。2.1.3 安装固定一般用角钢或扁钢做托架或挂架;窗台板的构造一般直接装在窗下墙须面,用砂浆或细石混凝土稳固。2.2 主要机具:2.2.1 电动机具:电焊机、电动锯石机、手电钻。2.2

2、.2 手用工具:大刨子、小刨子、小锯、锤子、割角尺、橡皮锤、靠尺板、20号铅丝和小线、铁水平尺、盒尺、螺丝刀。2.3 作业条件:2.3.1安装窗台板的窗下墙,在结构施工时应根据选用窗台板的品种,预埋木砖或铁件。2.3.2窗台板长超过150Omm时,除靠窗口两端下木豉或铁件外,中间应每50Omm间距增理水豉或铁件;跨空窗台板应按设计要求的构造设固定支架。2.3.3安装窗台板、暖气罩应在窗框安装后进行。窗台板与暖气罩连体的,应在墙、地面装修层完成后进行。3操作工艺3.1工艺流程:定位与划线-检查预埋件一支架安装I窗台板安装一暧气罩安装3.2 定位与划线:根据设计要求的窗下框标高、位置,划窗台板的标

3、高、位置线,同时核对暖气罩的高度,并弹暖气罩的位置线,为使同房间或连通窗台板的标高和纵横位置一致,安装时应统一抄平,使标高统一无差。3.3 检查预埋件:找位与划线后,检查窗台板、暖气罩安装位置的预埋件,是否符合设计与安装的连接构造要求,如有误差应进行修正。3.4 支架安装:构造上需要设窗台板支架的,安装前应核对固定支架的预埋件,确认标高、位置无误后,根据设计构造进行支架安装。3.5 窗台板安装:3.5.1木窗台板安装:在窗下墙顶面木砖处,横向钉梯形断面木条(窗宽大于Im时,中间应以间距50Omm左右加钉横向梯形木条),用以找平窗台板底线。窗台板宽度大于150mm的,拼合板面底部横向应穿暗带。安

4、装时应插入窗框下帽头的裁口,两端伸入窗口墙的尺寸应一致,保持水平,找正后用砸扁钉帽的钉子钉牢,钉帽冲入木窗台板面2mm。3.5.2预制水泥窗台板、预制水磨石窗台板、石料窗台板安装:按设计要求找好位置,进行预装,标高、位置、出墙尺寸符合要求,接缝平顺严密,固定件无误后,按其构造的固定方工程名称交底部位工程编号日期式正式固定安装。3. 5.3金属窗台板安装:按设计构造要求,核对标高、位置、固定件后,先进行预装,经检查无误,再正式安装固定。3.6暖气罩安装:在窗台板底面或地面上划好位置线,进行定位安装。分块板式暖气罩接缝应平、顺、直、齐,上下边棱高度、平度应一致,上边棱应位于窗台板底外棱内。4质量标

5、准4. 1保证项目:1.1.1 窗台板和暖气罩的材质、品种、规格尺寸、形状及木材含水率必须符合设计要求。1.1.2 预制加工的各类窗台板的强度和刚度应符合有关标准和设计要求。1.1.3 窗台板、暖气罩必须按设计的构造镶打牢固,无松动等缺陷。4.2 基本项目:4.2.1 加工制作尺寸正确,表面平直光滑,拐角方正无缺陷;颜色一致符合设计要求;木制窗台板和暖气罩表面不得露钉帽,应无俄槎、刨痕、毛刺、锤印等缺陷。4.2.2 窗台板、暖气罩安装位置正确,割角整齐,接缝严密,平直通顺。窗台板出墙尺寸一致;暖气罩凹进窗台板尺寸一致。4.3 允许偏差项目,见表9-52。窗台板、暖气罩安装允许偏差表9-52项次

6、项目允许偏差(mm)检查方法1两端高低差2水平尺检查2两端距窗洞3用尺量检查3暖气罩侧向位置3用尺量检查5成品保护5.1 安装窗台板和暖气罩时,应保护已完成的工程项目,不得因操作损坏地面、窗洞、墙角等成品。5.2 窗台板、暖气罩进场应妥善保管,做到木制品不受潮,金属品不生锈,石料,决村不扳坏棱角,不受污染。5.3 安装好的成品应有保护措施,做到不损坏、不污染。6应注意的质量问题6.1 窗台板插不进窗楼下帽头槽内:施工前应检查窗台板安装的条件,施工时应坚持预装,符合要求后进行固定。6.2 窗台板底垫不实:捻灰不严;木制、金属窗台板找平条标高不一致、不平;施工中认真做每道工序,找平。垫实、捻严、固

7、定牢靠。跨空窗台板支架应安装平正,使支架受力均匀。6.3 多块拼接窗台板不平、不直:加工窗台板长、宽超偏差,厚度不一致。施工时应注意同规格在同部位使用。6.4 暖气罩安装不平、不正:因挂件位置不准;施工时应找正以后进行暖气罩的安装固定,保证压进尺寸一致。7质量记录工程名称交底部位工程编号日期本工艺标准应具备以下质量记录:7.1 窗台板、暖气罩制品应有出厂合格证,根据制品不同,应有强度、含水率试验资料。7.2 安装质量检验评定资料。技术负责人:交底人:接交人:施工现场安全施工注意事项:1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工,禁止进入施工现场参

8、加施工。2、进入施工现场必须戴好安全帽,系好帽带,并正确使用个人劳动防护用品.3、严格执行操作规程,不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴安全帽。不许私自用火,严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理,同时设专用配电箱,严禁乱接乱拉,采取用电挂牌制度,尤其杜绝违章作业,防止人身、线路,设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接

9、地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好,使用电动机具时应穿绝缘鞋,戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方,要填写用火申请登记和设专人看管,随带消防器材等,保证消防措施的落实。施焊时,特别注意检查下方有无易燃物,并做好相应的防护,用完后要检查,确认无火后再离开.12、未经安全教育培训合格不得上岗,非操作者严禁进入危险区域;特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带;安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员,不得从事高空作业。
