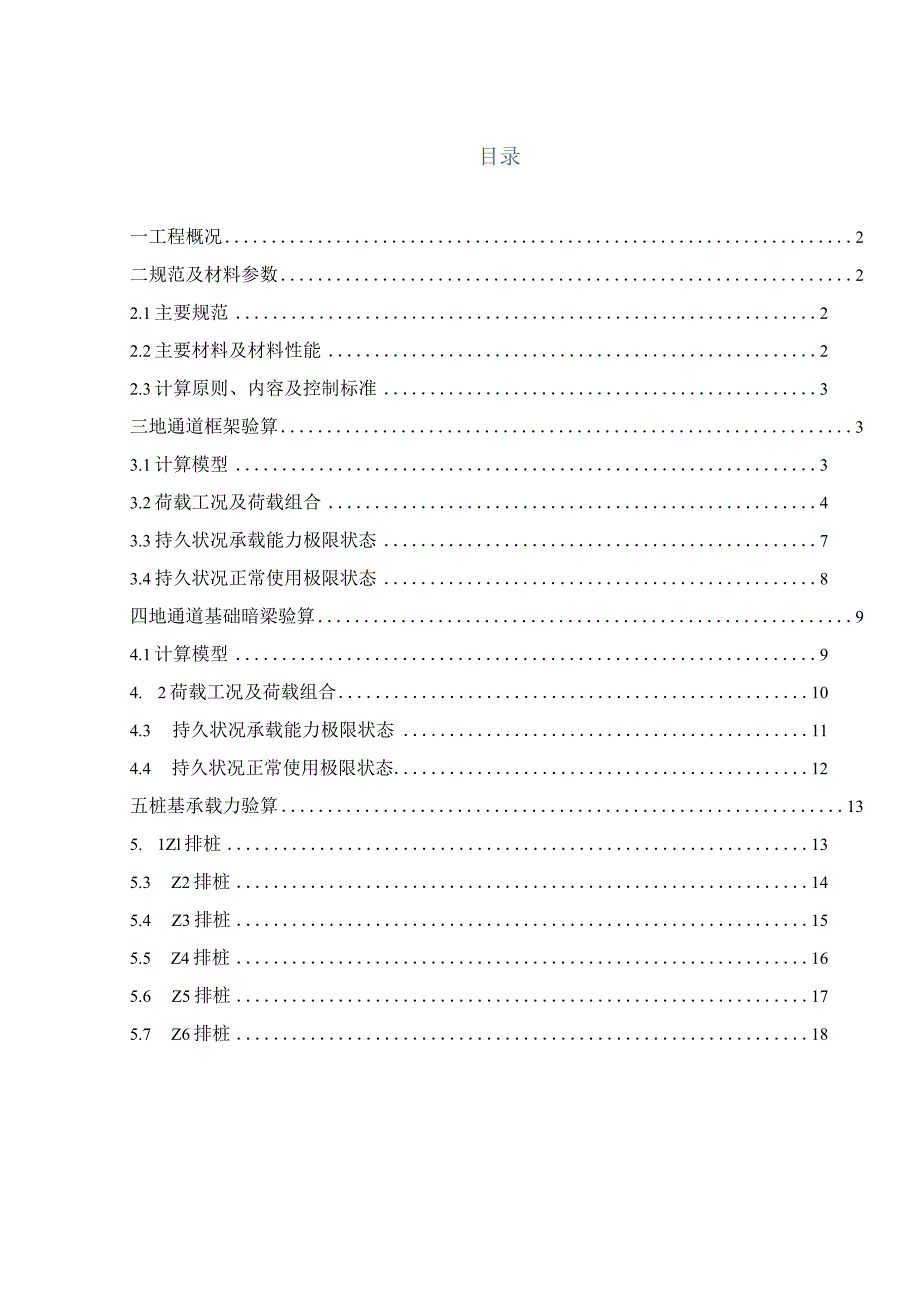

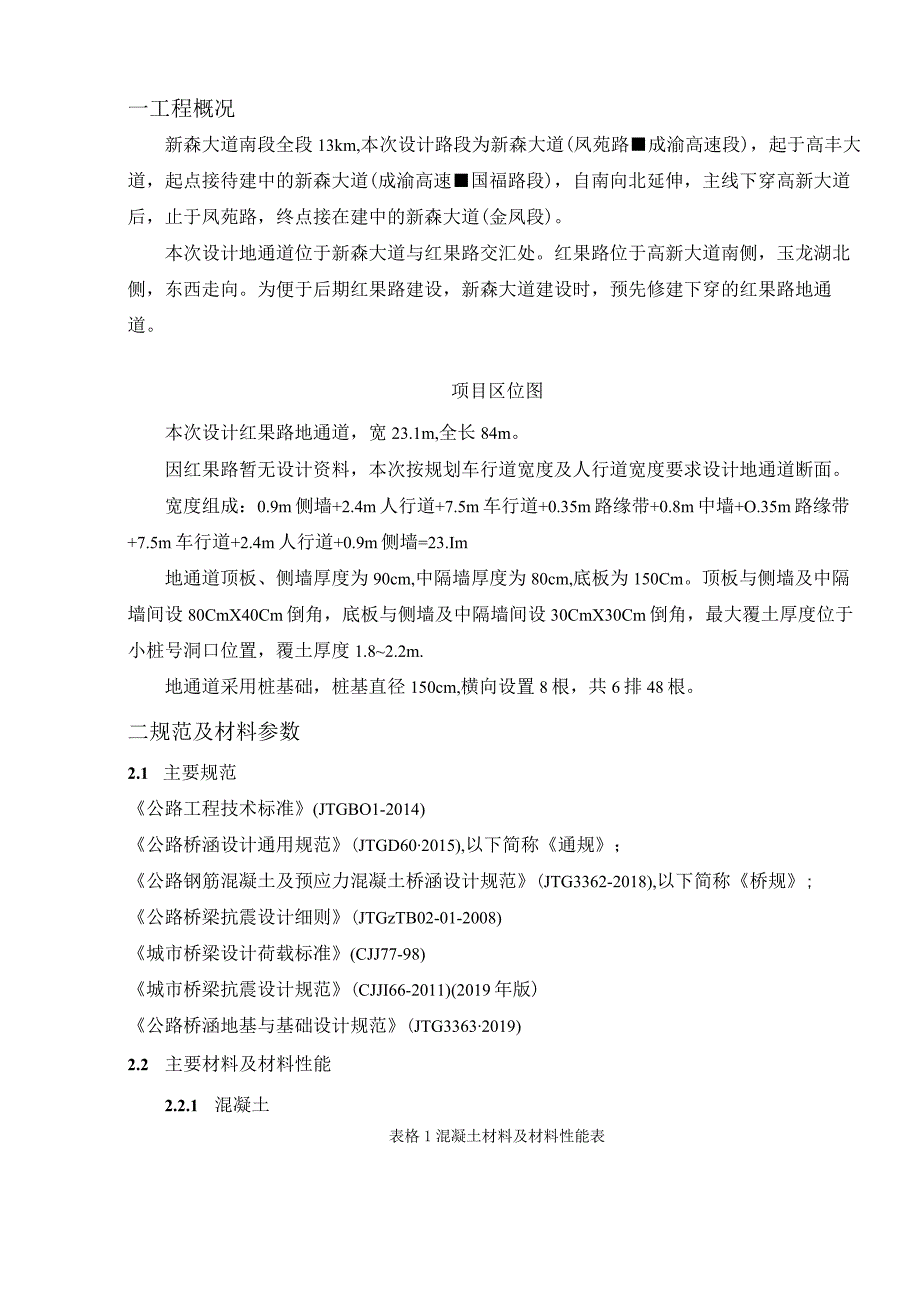

1、目录一工程概况2二规范及材料参数22.1主要规范22.2主要材料及材料性能22.3计算原则、内容及控制标准3三地通道框架验算33.1计算模型33.2荷载工况及荷载组合43.3持久状况承载能力极限状态73.4持久状况正常使用极限状态8四地通道基础暗梁验算94.1计算模型94. 2荷载工况及荷载组合104.3 持久状况承载能力极限状态114.4 持久状况正常使用极限状态12五桩基承载力验算135. 1Zl排桩135.3 Z2排桩145.4 Z3排桩155.5 Z4排桩165.6 Z5排桩175.7 Z6排桩18一工程概况新森大道南段全段13km,本次设计路段为新森大道(凤苑路成渝高速段)，起于高丰
2、大道，起点接待建中的新森大道(成渝高速国福路段)，自南向北延伸，主线下穿高新大道后，止于凤苑路，终点接在建中的新森大道(金凤段)。本次设计地通道位于新森大道与红果路交汇处。红果路位于高新大道南侧，玉龙湖北侧，东西走向。为便于后期红果路建设，新森大道建设时，预先修建下穿的红果路地通道。项目区位图本次设计红果路地通道，宽23.1m,全长84m。因红果路暂无设计资料，本次按规划车行道宽度及人行道宽度要求设计地通道断面。宽度组成：0.9m侧墙+2.4m人行道+7.5m车行道+0.35m路缘带+0.8m中墙+O.35m路缘带+7.5m车行道+2.4m人行道+0.9m侧墙=23.Im地通道顶板、侧墙厚度为
3、90cm,中隔墙厚度为80cm,底板为150Cm。顶板与侧墙及中隔墙间设80CmX40Cm倒角，底板与侧墙及中隔墙间设30CmX30Cm倒角，最大覆土厚度位于小桩号洞口位置，覆土厚度1.82.2m.地通道采用桩基础，桩基直径150cm,横向设置8根，共6排48根。二规范及材料参数2.1 主要规范公路工程技术标准(JTGBO1-2014)公路桥涵设计通用规范(JTGD602015),以下简称通规；公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018),以下简称桥规;公路桥梁抗震设计细则(JTGzTB02-01-2008)城市桥梁设计荷载标准(CJJ77-98)城市桥梁抗震设计规范(
4、CJJI66-2011)(2019年版)公路桥涵地基与基础设计规范(JTG33632019)2.2 主要材料及材料性能2.2.1 混凝土表格1混凝土材料及材料性能表强度等级弹性模量(MPa)剪切模量(MPa)泊松比容重(kNm3)线膨胀系数fck(MPa)ftk(MPa)fed(MPa)ftd(MPa)C4032500.013000.00.20025.00.026.82.418.41.652.2.2普通钢筋表格2普通钢，伤材料及材料性能表普通钢筋弹性模量(MPa)容重(KNm3)fsk(MPa)fsd(MPa)FSd(MPa)HRB335200000.076.98335.0280.0280.0

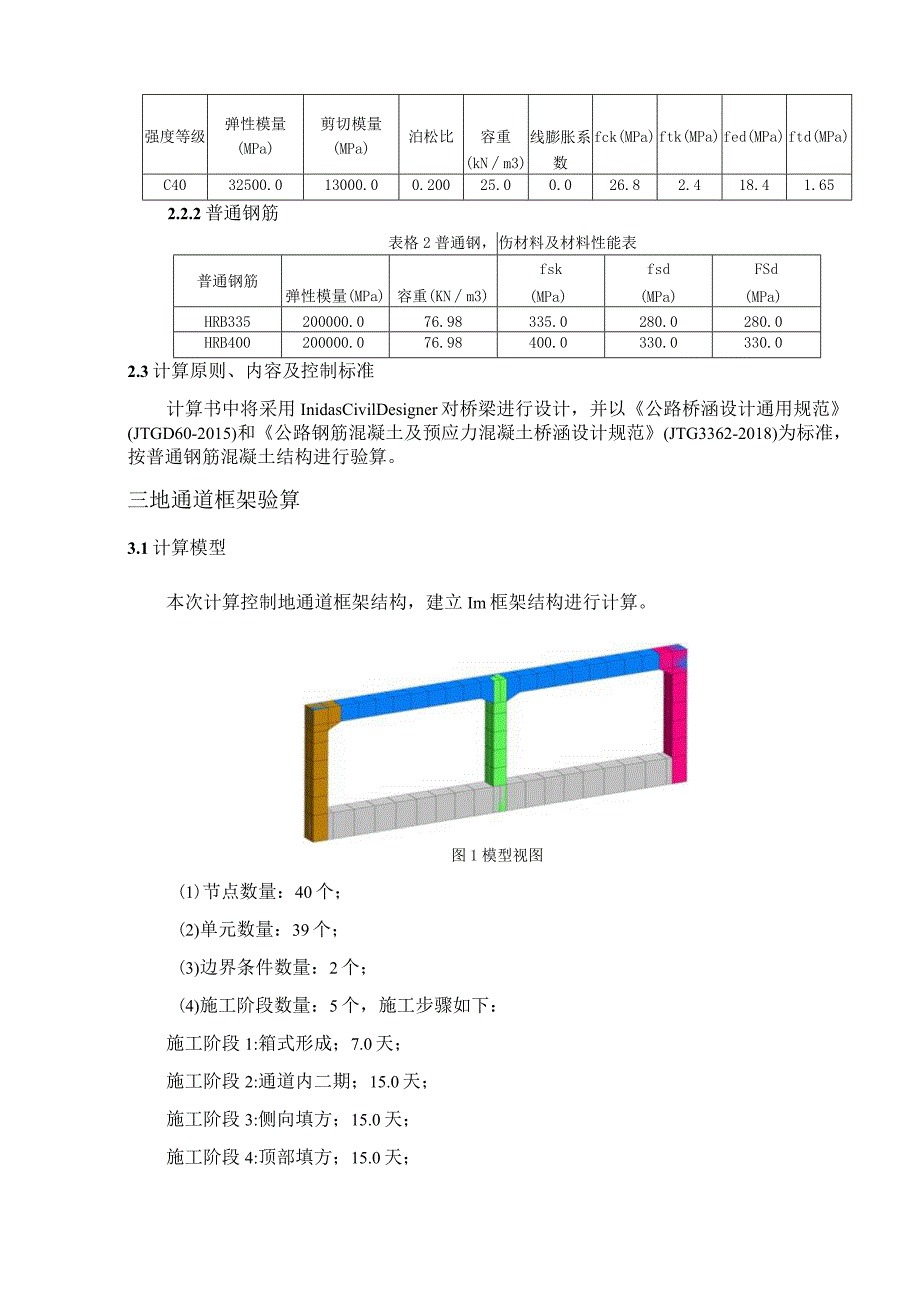

5、HRB400200000.076.98400.0330.0330.02.3计算原则、内容及控制标准计算书中将采用InidasCivilDesigner对桥梁进行设计，并以公路桥涵设计通用规范(JTGD60-2015)和公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018)为标准，按普通钢筋混凝土结构进行验算。三地通道框架验算3.1计算模型本次计算控制地通道框架结构，建立Im框架结构进行计算。图1模型视图(1)节点数量：40个；(2)单元数量：39个；(3)边界条件数量：2个；(4)施工阶段数量：5个，施工步骤如下：施工阶段1:箱式形成；7.0天；施工阶段2:通道内二期；15.0天
6、；施工阶段3:侧向填方；15.0天；施工阶段4:顶部填方；15.0天；施工阶段5:运营；3650.O天。3.2荷载工况及荷载组合(1)恒荷载自重：按容重26kNm3计，程序内置材料容重为25kNm3,自重考虑1.04系数；土压力：计算填土容重取值20kNm3,顶部填土厚度取值1.8m2.2m,按2.0m加载。结构顶部土压力加载情况结构侧向土压力加载情况(2)可变荷载活载：汽车荷载按0.5个车道荷载考虑。结构等效车辆荷载加载情况（3）荷载组合1）自重自重系数：T.042）整体升降温1：系统升温，25.0；2:系统降温,-20.0C；3）徐变收缩收缩龄期：3650.0天；理论厚度自动计算：由程序自
7、动计算各构件的理论厚度。公式为：h=aAc/u；u=Lo+aLi;-周长U的计算公式中Lo为外轮廓周长，Li为内轮廓周长，a为要考虑轮廓周长的比例系数。4）可变荷载活载：汽车荷载，城市A级，不计冲击系数；人群荷载：3.5kNm25）荷载组合荷载工况序号工况名称描述4恒荷载DL5徐变二次CS6收缩二次SS荷载组合列表：基本1：基本；1.200(DL)+1.000(CS)+1.000(SS);基本2:基本；1,200(DL)+1.000(CS)+1.000(SS)+1.400(M);基本3:基本；1.200(DL)+1.000(CS)+1.000(SS)+1.400(T);基本4:基本；1.200
8、(DL)+1.000(CS)+1.000(SS)+1.400(Tl);基本5:基本；1.200(DL)+1.000(CS)+1.000(SS)+1.400(M)+1.050(T);基本6:基本；1,200(DL)+1.000(CS)+1.000(SS)+1.400(M)+1.050(Tl);基本7:基本；1.000(DL)+1.000(CS)+1.000(SS);基本8:基本；1.000(DL)+1.000(CS)+1.000(SS)+1.400(M);基本9:基本；1.000(DL)+1.000(CS)+1.000(SS)+1.400(T);基本10：基本；1.000(DL)+1.000(C
9、S)+1.000(SS)+1.400(Tl);基本11：基本；1.000(DL)+1.000(CS)+1.000(SS)+1.400(M)+1.050(T);基本12:基本；1.000(DL)+1.OOO(CS)+1.000(SS)+1.400(M)+1.050(Tl);频遇1：频遇；1.000(DL)+1.000(CS)+1.000(SS)+1.000(T);频遇2:频遇；1.000(DL)+1.000(CS)+1.000(SS)+1.000(Tl);频遇3:频遇；1.000(DL)+1.000(CS)+1.000(SS)+0.700(M);频遇4:频遇；1.000(DL)+1.000(CS
10、)+1.000(SS)+0.700(M)+1.000(T);频遇5:频遇；1.000(DL)+1.000(CS)+1.000(SS)+0.700(M)+LOOO(Tl);准永久1:准永久；1.000(DL)+1.000(CS)+1.000(SS)+1.000(T);准永久2:准永久；1.000(DL)+1.000(CS)+1.000(SS)+LOOO(Tl);准永久3:准永久；1.000(DL)+1.000(CS)+1.000(SS)+0.400(M);准永久4:准永久；1.000(DL)+1.000(CS)+1.000(SS)+0.400(M)+1.000(T);准永久5:准永久；1.000
11、(DL)+1.000(CS)+1.000(SS)+0.400(M)+1.OOO(Tl);挠度1：挠度；1.000(DL)+0.700(M);挠度2:挠度；0.700(M);挠度3:挠度；1.000(DL)+0.350(M);应力1:标准；1.000(DL)+1.000(CS)+1.000(SS)+1.000(T);应力2:标准；1.000(DL)+1.000(CS)+1.000(SS)+1.000(Tl);应力3:标准；1.000(DL)+1.000(CS)+1.000(SS)+1.000(M);应力4:标准；1.000(DL)+1.000(CS)+1.000(SS)+1.000(M)+1.0
12、00(T);应力5:标准；1.000(DL)+1.000(CS)+1.000(SS)+1.000(M)+LOOO(Tl);倾覆1：倾覆；1.000(DL)+1.000(CS)+1.000(SS);倾覆2:倾覆；1.000(DL)+1.000(CS)+1.000(SS)+1.400(M);倾覆3:倾覆；1.000(DL)+1.000(CS)+1.000(SS)+1.400(T);倾覆4:倾覆；1.000(DL)+1.000(CS)+1.000(SS)+1.400(Tl);倾覆5:倾覆；1.000(DL)+1.000(CS)+1.000(SS)+1.400(M)+1.050(T);倾覆6:倾覆；1
13、.000(DL)+1.000(CS)+1.000(SS)+1.400(M)+1.050(Tl);倾覆7:倾覆；1.000(DL)+1.000(CS)+1.000(SS);倾覆8:倾覆；1.000(DL)+1.000(CS)+1.000(SS)+1.000(M);倾覆9:倾覆；1.000(DL)+1.000(CS)+1.000(SS)+1.000(T);倾覆10：倾覆；1.000(DL)+1.000(CS)+1.000(SS)+1.000(Tl);倾覆11：倾覆；1.000(DL)+1.000(CS)+1.000(SS)+1.000(M)+1.000(T);倾覆12:倾覆；1.000(DL)+1
