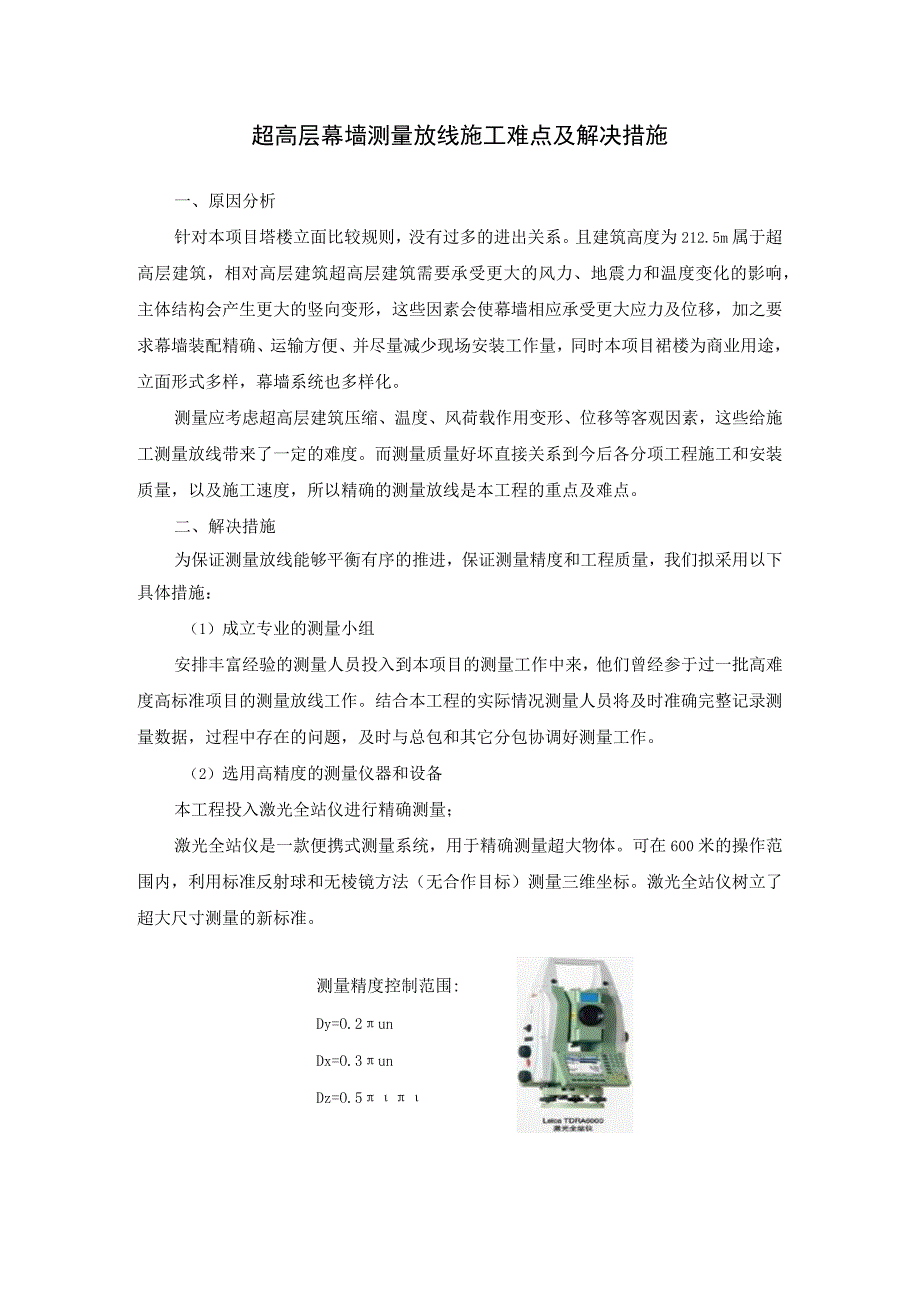

1、超高层幕墙测量放线施工难点及解决措施一、原因分析针对本项目塔楼立面比较规则，没有过多的进出关系。且建筑高度为212.5m属于超高层建筑，相对高层建筑超高层建筑需要承受更大的风力、地震力和温度变化的影响，主体结构会产生更大的竖向变形，这些因素会使幕墙相应承受更大应力及位移，加之要求幕墙装配精确、运输方便、并尽量减少现场安装工作量，同时本项目裙楼为商业用途，立面形式多样，幕墙系统也多样化。测量应考虑超高层建筑压缩、温度、风荷载作用变形、位移等客观因素，这些给施工测量放线带来了一定的难度。而测量质量好坏直接关系到今后各分项工程施工和安装质量，以及施工速度，所以精确的测量放线是本工程的重点及难点。二、
2、解决措施为保证测量放线能够平衡有序的推进，保证测量精度和工程质量，我们拟采用以下具体措施：（1）成立专业的测量小组安排丰富经验的测量人员投入到本项目的测量工作中来，他们曾经参于过一批高难度高标准项目的测量放线工作。结合本工程的实际情况测量人员将及时准确完整记录测量数据，过程中存在的问题，及时与总包和其它分包协调好测量工作。（2）选用高精度的测量仪器和设备本工程投入激光全站仪进行精确测量；激光全站仪是一款便携式测量系统，用于精确测量超大物体。可在600米的操作范围内，利用标准反射球和无棱镜方法（无合作目标）测量三维坐标。激光全站仪树立了超大尺寸测量的新标准。测量精度控制范围:Dy=O.2unDx

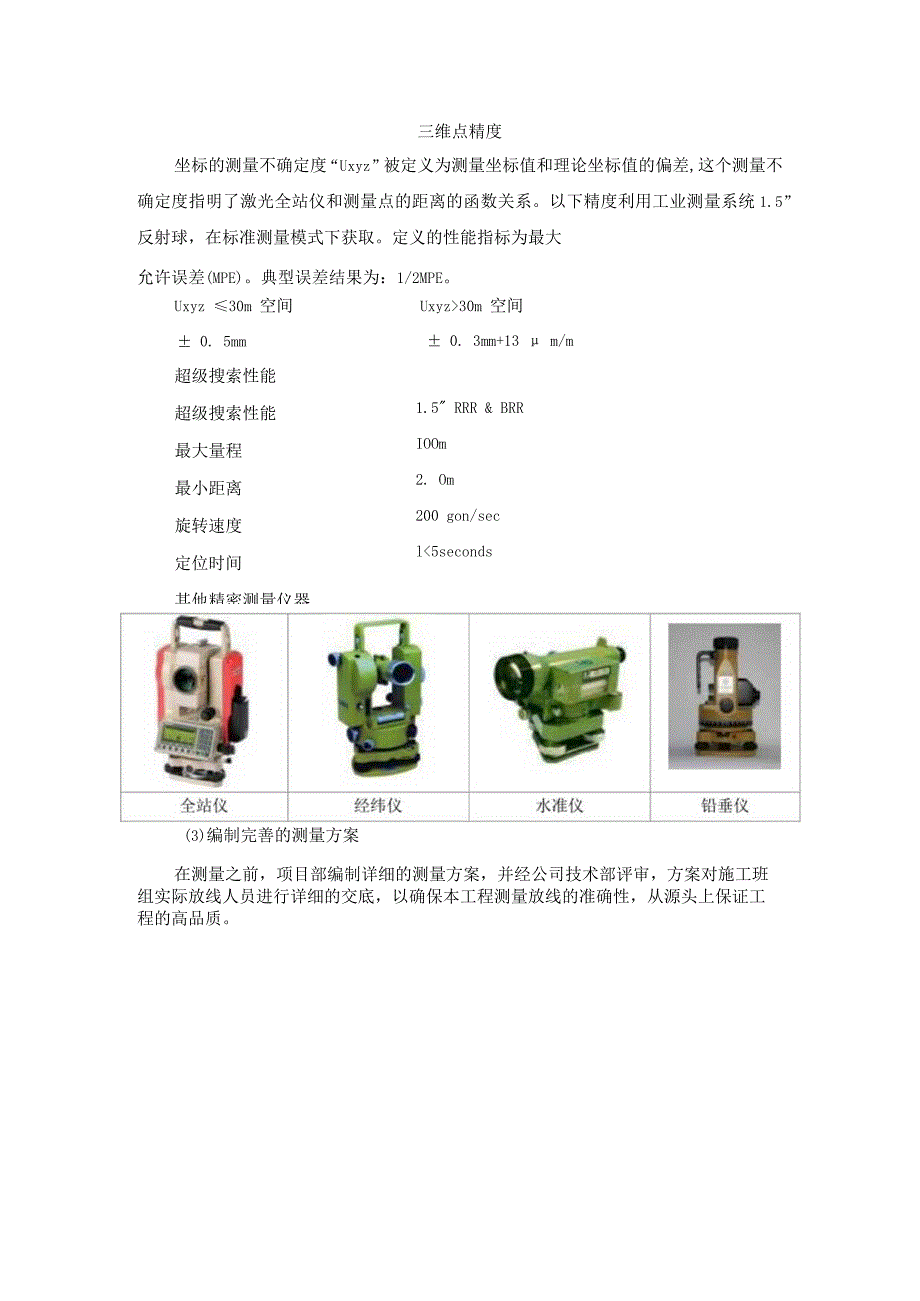

3、=O.3unDz=O.5三维点精度坐标的测量不确定度“Uxyz”被定义为测量坐标值和理论坐标值的偏差,这个测量不确定度指明了激光全站仪和测量点的距离的函数关系。以下精度利用工业测量系统1.5”反射球，在标准测量模式下获取。定义的性能指标为最大允许误差(MPE)。典型误差结果为：1/2MPE。Uxyz 30m 空间Uxyz30m 空间 0. 5mm 0. 3mm+13 m/m超级搜索性能超级搜索性能最大量程最小距离旋转速度定位时间其他精密测量仪器1.5 RRR & BRR IOOm2. Om200 gon/sec l5seconds(3)编制完善的测量方案在测量之前，项目部编制详细的测量方案，并经公司技术部评审，方案对施工班组实际放线人员进行详细的交底，以确保本工程测量放线的准确性，从源头上保证工程的高品质。
