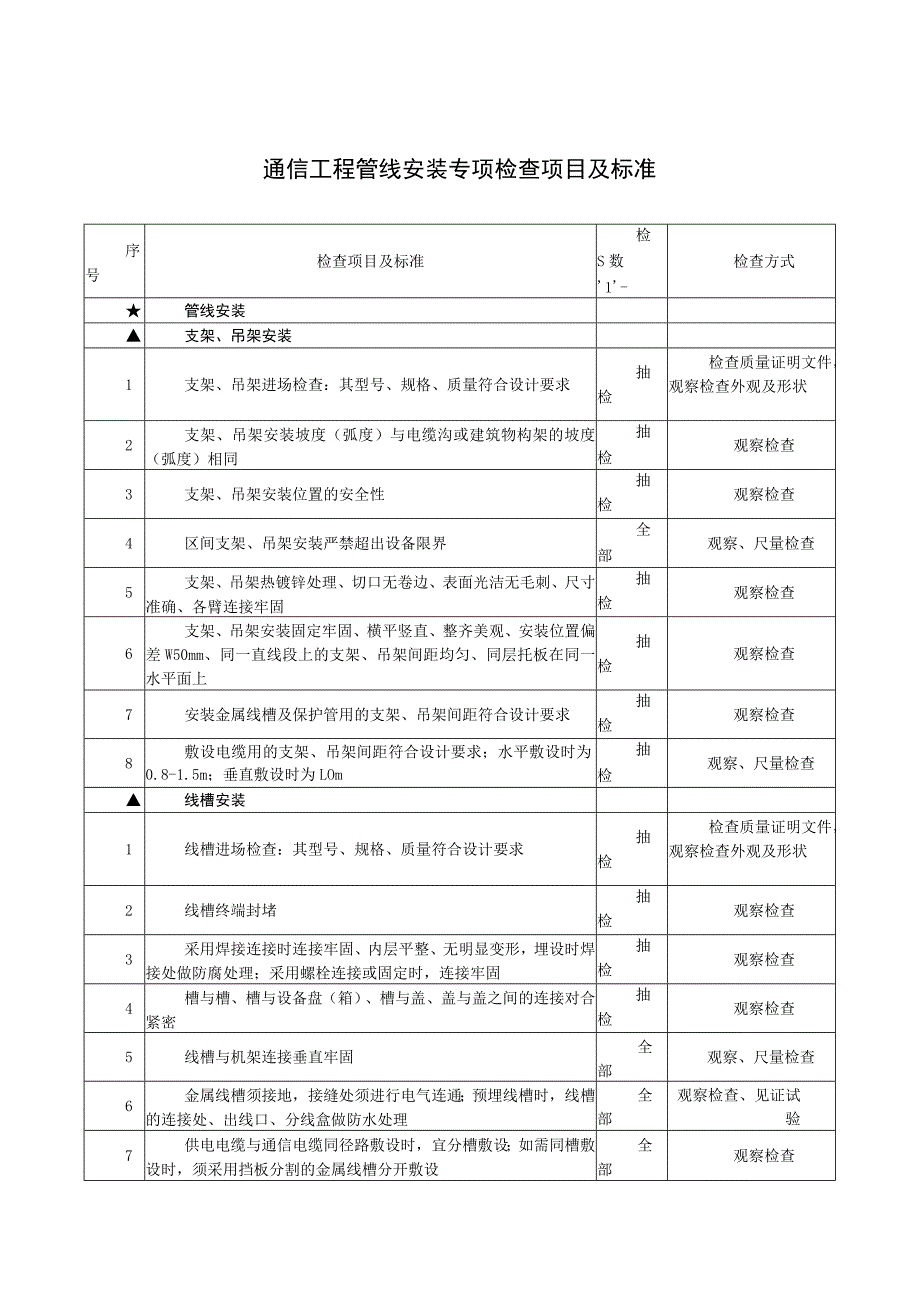

1、通信工程管线安装专项检查项目及标准序号检查项目及标准检S数1-检查方式管线安装支架、吊架安装1支架、吊架进场检查：其型号、规格、质量符合设计要求抽检检查质量证明文件，观察检查外观及形状2支架、吊架安装坡度（弧度）与电缆沟或建筑物构架的坡度（弧度）相同抽检观察检查3支架、吊架安装位置的安全性抽检观察检查4区间支架、吊架安装严禁超出设备限界全部观察、尺量检查5支架、吊架热镀锌处理、切口无卷边、表面光洁无毛刺、尺寸准确、各臂连接牢固抽检观察检查6支架、吊架安装固定牢固、横平竖直、整齐美观、安装位置偏差W50mm、同一直线段上的支架、吊架间距均匀、同层托板在同一水平面上抽检观察检查7安装金属线槽及保护
2、管用的支架、吊架间距符合设计要求抽检观察检查8敷设电缆用的支架、吊架间距符合设计要求；水平敷设时为0.8-1.5m；垂直敷设时为LOm抽检观察、尺量检查线槽安装1线槽进场检查：其型号、规格、质量符合设计要求抽检检查质量证明文件，观察检查外观及形状2线槽终端封堵抽检观察检查3采用焊接连接时连接牢固、内层平整、无明显变形，埋设时焊接处做防腐处理；采用螺栓连接或固定时，连接牢固抽检观察检查4槽与槽、槽与设备盘（箱）、槽与盖、盖与盖之间的连接对合紧密抽检观察检查5线槽与机架连接垂直牢固全部观察、尺量检查6金属线槽须接地，接缝处须进行电气连通；预埋线槽时，线槽的连接处、出线口、分线盒做防水处理全部观察检

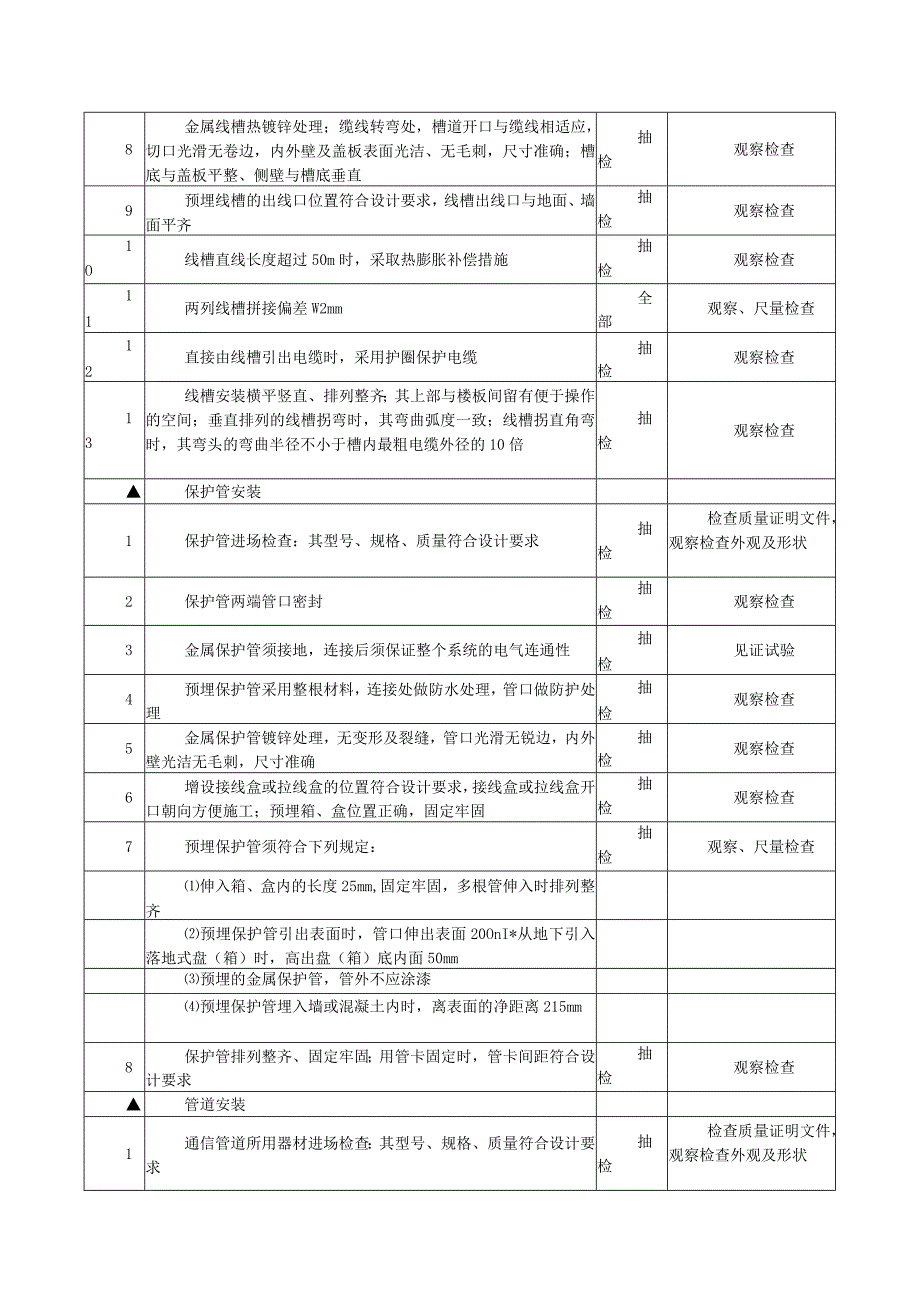

3、查、见证试验7供电电缆与通信电缆同径路敷设时，宜分槽敷设；如需同槽敷设时，须采用挡板分割的金属线槽分开敷设全部观察检查8金属线槽热镀锌处理；缆线转弯处，槽道开口与缆线相适应，切口光滑无卷边，内外壁及盖板表面光洁、无毛刺，尺寸准确；槽底与盖板平整、侧壁与槽底垂直抽检观察检查9预埋线槽的出线口位置符合设计要求，线槽出线口与地面、墙面平齐抽检观察检查1O线槽直线长度超过50m时，采取热膨胀补偿措施抽检观察检查11两列线槽拼接偏差W2mm全部观察、尺量检查12直接由线槽引出电缆时，采用护圈保护电缆抽检观察检查13线槽安装横平竖直、排列整齐；其上部与楼板间留有便于操作的空间；垂直排列的线槽拐弯时，其弯曲
4、弧度一致；线槽拐直角弯时，其弯头的弯曲半径不小于槽内最粗电缆外径的10倍抽检观察检查保护管安装1保护管进场检查：其型号、规格、质量符合设计要求抽检检查质量证明文件，观察检查外观及形状2保护管两端管口密封抽检观察检查3金属保护管须接地，连接后须保证整个系统的电气连通性抽检见证试验4预埋保护管采用整根材料，连接处做防水处理，管口做防护处理抽检观察检查5金属保护管镀锌处理，无变形及裂缝，管口光滑无锐边，内外壁光洁无毛刺，尺寸准确抽检观察检查6增设接线盒或拉线盒的位置符合设计要求，接线盒或拉线盒开口朝向方便施工；预埋箱、盒位置正确，固定牢固抽检观察检查7预埋保护管须符合下列规定：抽检观察、尺量检查伸入

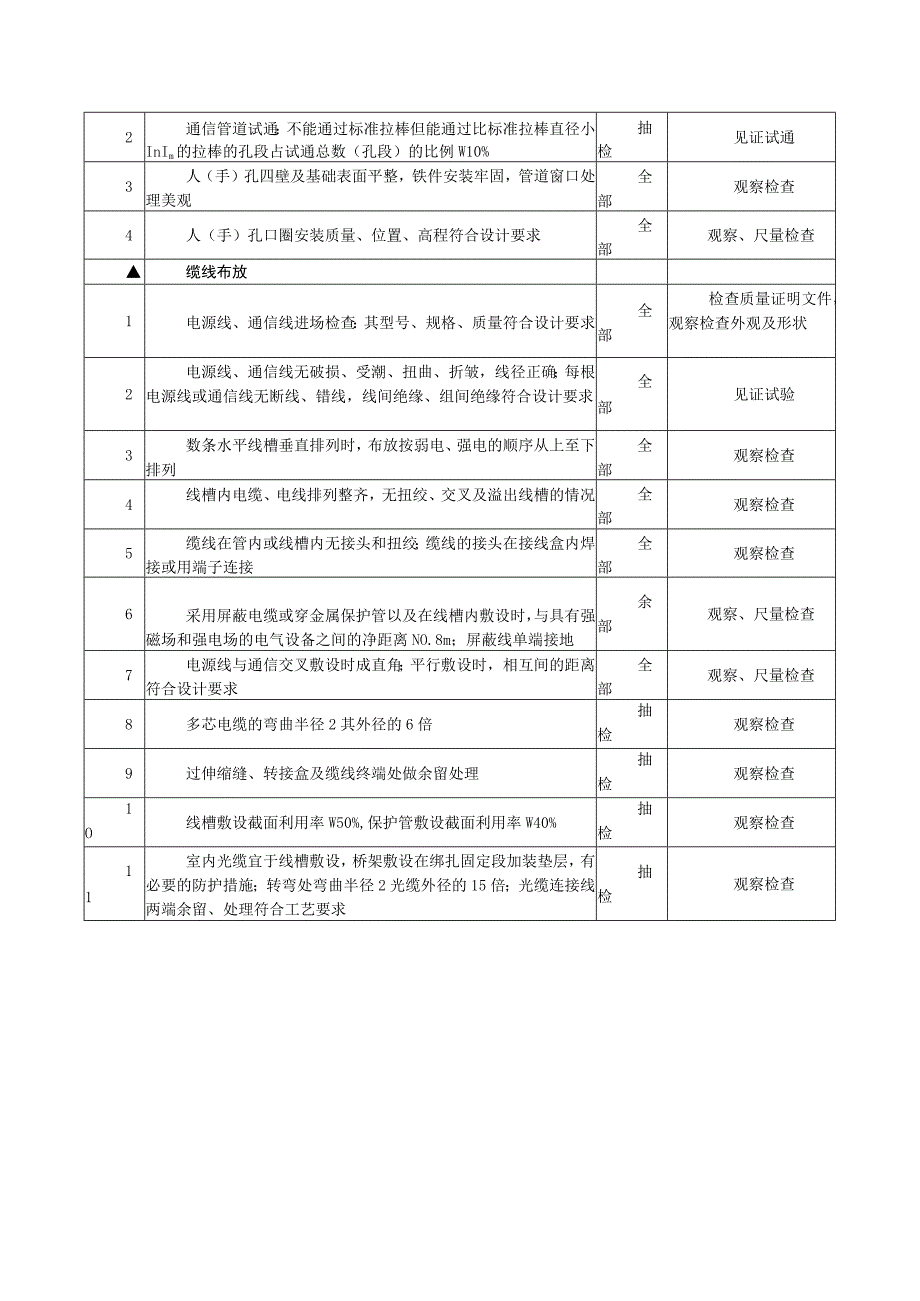

5、箱、盒内的长度25mm,固定牢固，多根管伸入时排列整齐预埋保护管引出表面时，管口伸出表面20OnI*从地下引入落地式盘（箱）时，高出盘（箱）底内面50mm预埋的金属保护管，管外不应涂漆预埋保护管埋入墙或混凝土内时，离表面的净距离215mm8保护管排列整齐、固定牢固；用管卡固定时，管卡间距符合设计要求抽检观察检查管道安装1通信管道所用器材进场检查：其型号、规格、质量符合设计要求抽检检查质量证明文件，观察检查外观及形状2通信管道试通：不能通过标准拉棒但能通过比标准拉棒直径小InIm的拉棒的孔段占试通总数（孔段）的比例W10%抽检见证试通3人（手）孔四壁及基础表面平整，铁件安装牢固，管道窗口处理美观
6、全部观察检查4人（手）孔口圈安装质量、位置、高程符合设计要求全部观察、尺量检查缆线布放1电源线、通信线进场检查：其型号、规格、质量符合设计要求全部检查质量证明文件，观察检查外观及形状2电源线、通信线无破损、受潮、扭曲、折皱，线径正确；每根电源线或通信线无断线、错线，线间绝缘、组间绝缘符合设计要求全部见证试验3数条水平线槽垂直排列时，布放按弱电、强电的顺序从上至下排列全部观察检查4线槽内电缆、电线排列整齐，无扭绞、交叉及溢出线槽的情况全部观察检查5缆线在管内或线槽内无接头和扭绞；缆线的接头在接线盒内焊接或用端子连接全部观察检查6采用屏蔽电缆或穿金属保护管以及在线槽内敷设时，与具有强磁场和强电场的电气设备之间的净距离NO.8m；屏蔽线单端接地余部观察、尺量检查7电源线与通信交叉敷设时成直角；平行敷设时，相互间的距离符合设计要求全部观察、尺量检查8多芯电缆的弯曲半径2其外径的6倍抽检观察检查9过伸缩缝、转接盒及缆线终端处做余留处理抽检观察检查1O线槽敷设截面利用率W50%,保护管敷设截面利用率W40%抽检观察检查11室内光缆宜于线槽敷设，桥架敷设在绑扎固定段加装垫层，有必要的防护措施；转弯处弯曲半径2光缆外径的15倍；光缆连接线两端余留、处理符合工艺要求抽检观察检查
