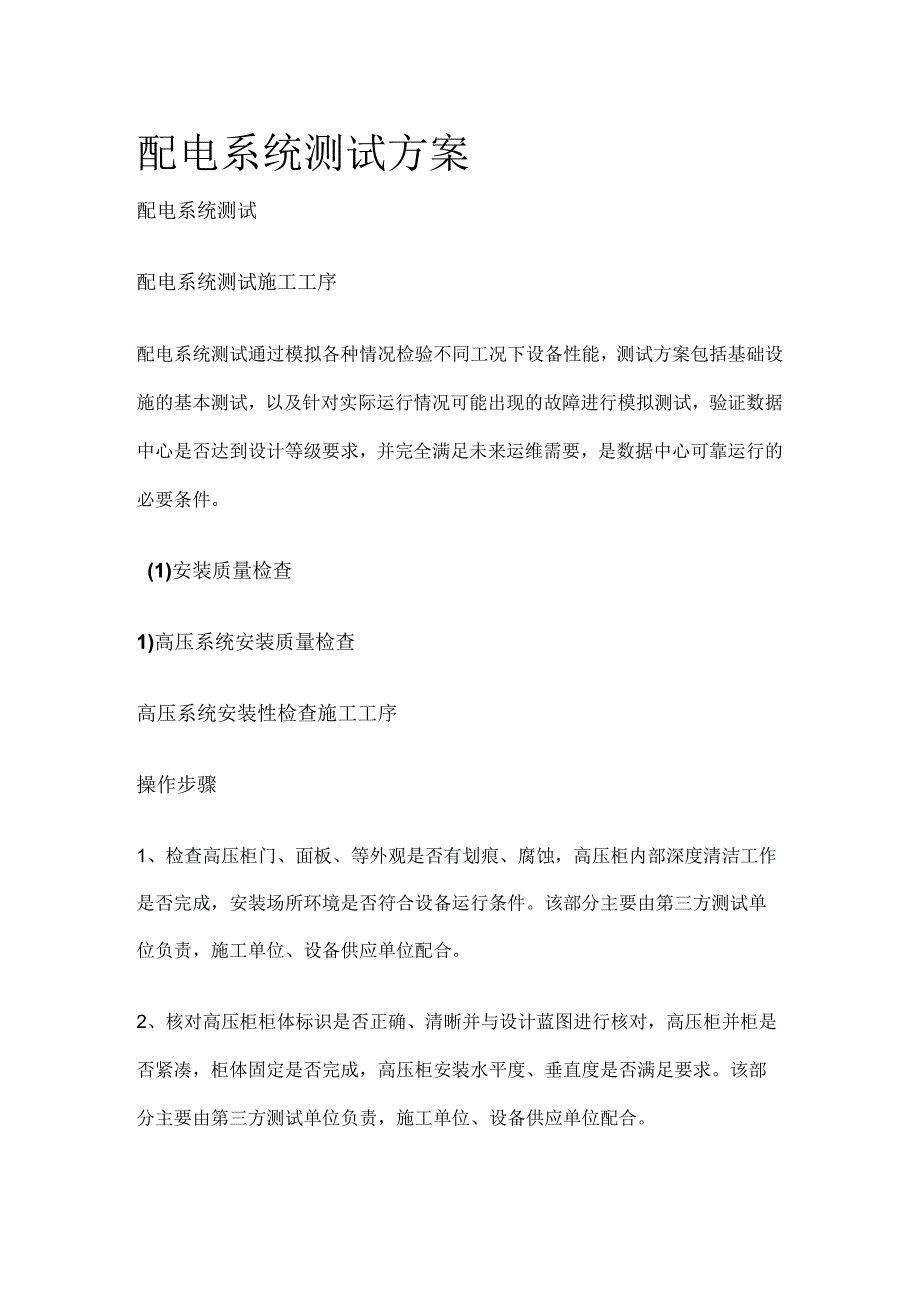

1、配电系统测试方案配电系统测试配电系统测试施工工序配电系统测试通过模拟各种情况检验不同工况下设备性能，测试方案包括基础设施的基本测试，以及针对实际运行情况可能出现的故障进行模拟测试，验证数据中心是否达到设计等级要求，并完全满足未来运维需要，是数据中心可靠运行的必要条件。(1)安装质量检查1)高压系统安装质量检查高压系统安装性检查施工工序操作步骤1、检查高压柜门、面板、等外观是否有划痕、腐蚀，高压柜内部深度清洁工作是否完成，安装场所环境是否符合设备运行条件。该部分主要由第三方测试单位负责，施工单位、设备供应单位配合。2、核对高压柜柜体标识是否正确、清晰并与设计蓝图进行核对，高压柜并柜是否紧凑，柜体

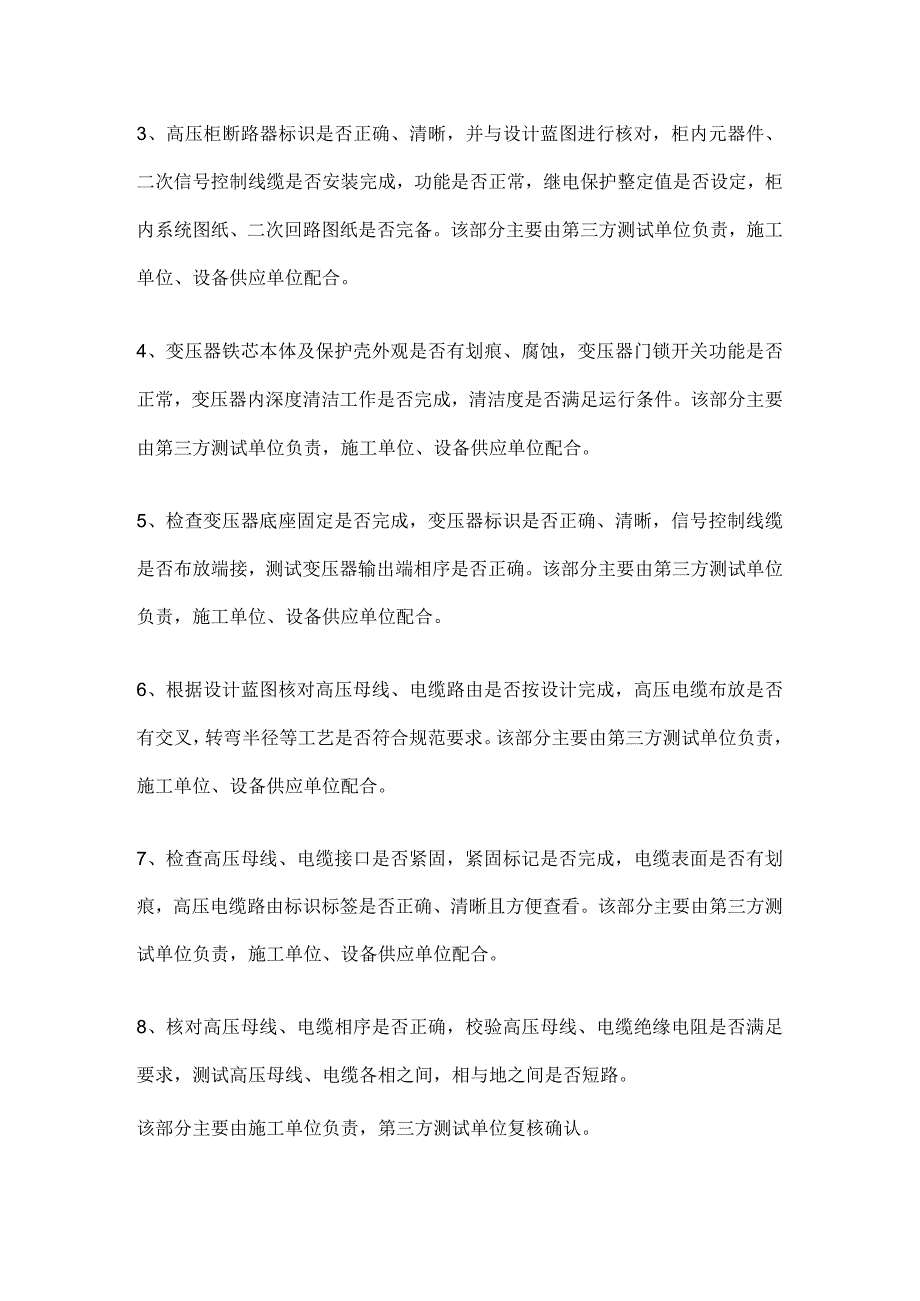

2、固定是否完成，高压柜安装水平度、垂直度是否满足要求。该部分主要由第三方测试单位负责，施工单位、设备供应单位配合。3、高压柜断路器标识是否正确、清晰，并与设计蓝图进行核对，柜内元器件、二次信号控制线缆是否安装完成，功能是否正常，继电保护整定值是否设定，柜内系统图纸、二次回路图纸是否完备。该部分主要由第三方测试单位负责，施工单位、设备供应单位配合。4、变压器铁芯本体及保护壳外观是否有划痕、腐蚀，变压器门锁开关功能是否正常，变压器内深度清洁工作是否完成，清洁度是否满足运行条件。该部分主要由第三方测试单位负责，施工单位、设备供应单位配合。5、检查变压器底座固定是否完成，变压器标识是否正确、清晰，信号控
3、制线缆是否布放端接，测试变压器输出端相序是否正确。该部分主要由第三方测试单位负责，施工单位、设备供应单位配合。6、根据设计蓝图核对高压母线、电缆路由是否按设计完成，高压电缆布放是否有交叉，转弯半径等工艺是否符合规范要求。该部分主要由第三方测试单位负责，施工单位、设备供应单位配合。7、检查高压母线、电缆接口是否紧固，紧固标记是否完成，电缆表面是否有划痕，高压电缆路由标识标签是否正确、清晰且方便查看。该部分主要由第三方测试单位负责，施工单位、设备供应单位配合。8、核对高压母线、电缆相序是否正确，校验高压母线、电缆绝缘电阻是否满足要求，测试高压母线、电缆各相之间，相与地之间是否短路。该部分主要由施工

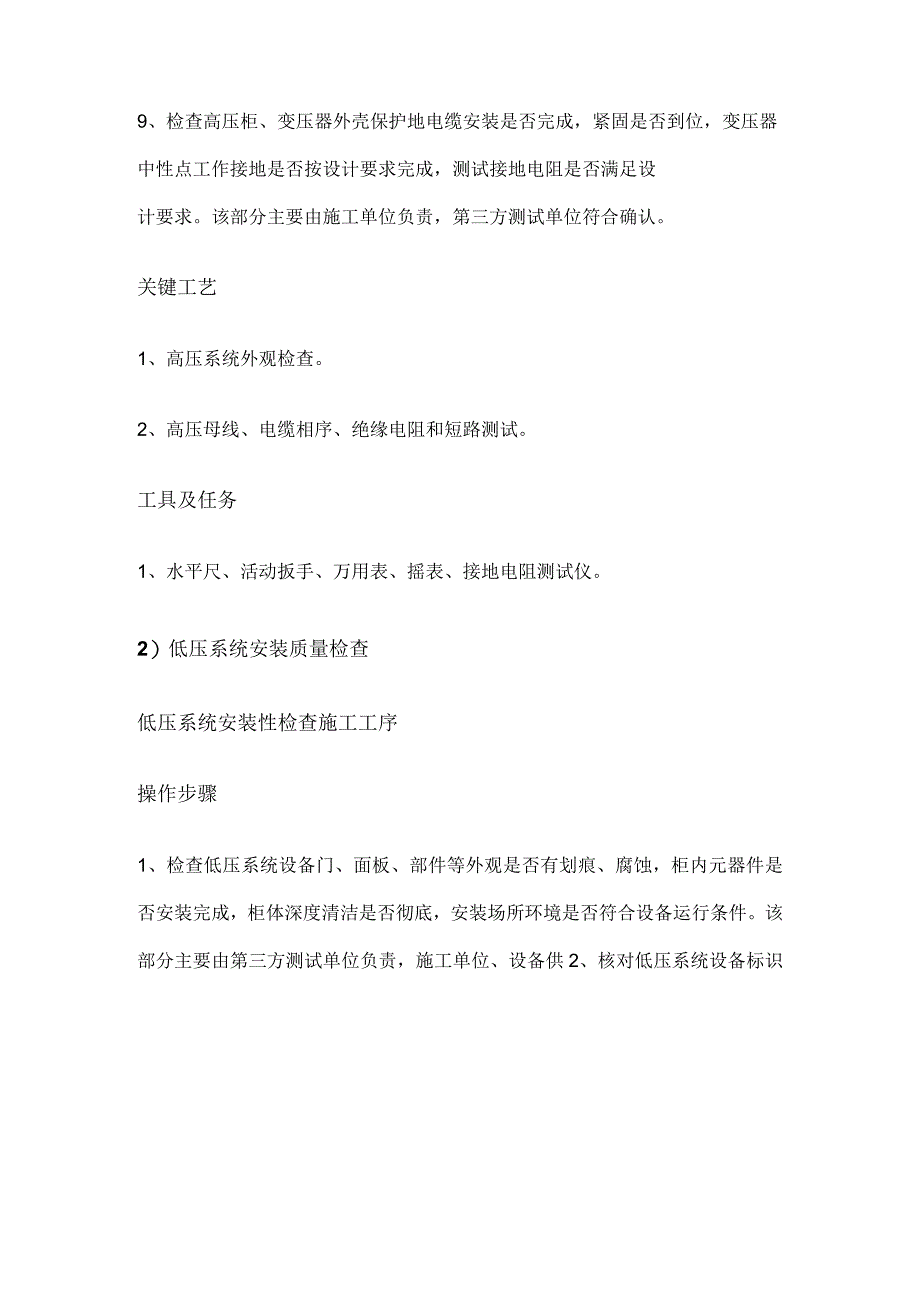

4、单位负责，第三方测试单位复核确认。9、检查高压柜、变压器外壳保护地电缆安装是否完成，紧固是否到位，变压器中性点工作接地是否按设计要求完成，测试接地电阻是否满足设计要求。该部分主要由施工单位负责，第三方测试单位符合确认。关键工艺1、高压系统外观检查。2、高压母线、电缆相序、绝缘电阻和短路测试。工具及任务1、水平尺、活动扳手、万用表、摇表、接地电阻测试仪。2）低压系统安装质量检查低压系统安装性检查施工工序操作步骤1、检查低压系统设备门、面板、部件等外观是否有划痕、腐蚀，柜内元器件是否安装完成，柜体深度清洁是否彻底，安装场所环境是否符合设备运行条件。该部分主要由第三方测试单位负责，施工单位、设备供2
5、、核对低压系统设备标识是否正确、清晰并与设计蓝图进行核对，并柜是否紧凑，柜体固定是否完成，安装水平度、垂直度是否满足要求。该部分主要由第三方测试单位负责，施工单位、设备供应单位配合。3、低压柜断路器标识是否正确、清晰并与设计蓝图进行核对，柜内元器件、二次信号控制线缆是否安装完成，功能是否正常，柜内系统图纸、二次回路图纸是否完备。该部分主要由第三方测试单位负责，施工单位、设备供应单位配合。4、UPS、直流系统设备开关标识标签是否正确、清晰并与设计蓝图进行核对，并柜控制线缆、信号控制线缆等是否安装完成，直流系统整流模块是否插接，-48V电源系统工作接地线缆是否布放端接。该部分主要由第三方测试单位负
6、责，施工单位、设备供应单位配合。5、检查蓄电池表面是否有划痕、腐蚀、损坏，蓄电池深度清洁是否彻底，电池巡检仪是否安装完成，数据采集显示是否正常，蓄电池标识标签是否正确、清晰。该部分主要由第三方测试单位负责，施工单位配合。6、根据设计图纸进行蓄电池进出线电缆安装紧固性检查和路由核对，检查蓄电池内部连接电缆、连接铜排安装是否紧固，极柱垫片安装是否符合规范，是否存在虚接。该部分主要由第三方测试单位负责，施工单7、检查列头柜开关标识是否正确清晰，PDU,线缆安装是否牢固，接头是否安装冷压端子或镀锡处理，压接点是否符合要求。该部分主要由第三方测试单位负责，施工单位配合。8、根据设计蓝图核对低压母线、电缆
7、路由是否按设计完成，低压电缆布放是否有交叉，转弯半径等工艺是否符合规范要求。该部分主要由第三方测试单位负责，施工单位配合。9、检查低压母线、电缆接口是否紧固，紧固标记是否完成，电缆表面是否有划痕，低压电缆路由标识标签是否正确、清晰且方便查看。该部分主要由第三方测试单位负责，施工单位配合。10、核对低压母线、电缆相序是否正确，校验低压母线、电缆绝缘电阻是否满足要求，测试低压母线、电缆各相之间，相与地之间是否短路。该部分主要由施工单位负责，第三方测试单位符合确认。11、检查低压系统设徐见步地龟缆安装是否完成紧固是否到位，等电位接地网是否按设计要求完成，测试接地电阻是否满论树言要求。该部分主要由第三
8、方测试单位负责，施工单位配合。关键工艺1、低压系统外观检查。2、低压母线、电缆相序、绝缘电阻和短路测试。工具及任务1、水平尺、活动扳手、万用表、摇表、接地电阻测试仪。3）柴油发电机系统安装质量检查柴油发电机系统安装性检查施工工序操作步骤1、检查柴油发电机本体外观是否有划痕、腐蚀、损伤，是否有漏油渗油情况，发电机深度清洁是否完成，安装场所环境是否符合设备运行条件。该部分主要由第三方测试单位负责，施工单位、设备供应单位配合。2、核对柴油发电机标识标签是否正确、清晰并与设计蓝图核对，柴油发电机本体的固定及减震是否完备，并机信号线缆、控制线缆是否完成连接，配套蓄电池是否安装完成，电池状态是否正常。该部
9、分主要由第三方测试单位负责，施工单位、设备供应单位配合。3、复核柴油发电机油罐、日用油箱、油路标识标签是否正确、清晰并与设计蓝图核对，供油管路打压测试记录是否正常。该部分主要由第三方测试单位负责，施工单位、设备供应单位配合。4、检查油罐、日用油箱警示标识、防爆措施、灭火设备是否完备，油罐、日用油箱接口是否紧固，是否存在漏油渗油情况，液位显示是否正常。该部分主要由第三方测试单位负责，施工单位、设备供应单位配合。5、电缆路由是否按设计完成，布放是否有交叉，表面是否有划痕，电缆接口是否紧固，电缆路由标识是否正确、清晰且方便查看，转弯半径等工艺是否符合规范要求。该部分主要由第三方测试单位负责，施工单位
10、配合。6、核对电缆相序是否正确，校验电缆绝缘电阻是否满足要求，测试电缆各相之间，相与地之间是否短路。该部分主要由施工单位负责，第三方测试单位复核确认。7、检查柴油发电机外壳，中性点接地电缆安装是否完成，紧固是否到位，等电位接地网是否按设计要求完成，测试接地电阻是否满足设计要求。该部分主要由第三方测试单位负责，施工单位配合。关键工艺1、柴油发电机系统外观检查。2、电缆相序、绝缘电阻和短路测试。工具及任务1、水平尺、活动扳手、万用表、摇表、接地电阻测试仪。(2)高压和发电机系统测试高压系统测试施工工序操作步骤1、高压柜空载加电，接入电能质量分析仪，检查高压柜指示灯、仪表功能是否正常，电压、电流、功
11、率显示是否准确，高压柜分合闸功能是否正常。该部分主要由第三方测试单位负责，施工单位配合。2、高压开关分合闸测试，验证进线与母联开关连锁控制逻辑，两路市电电源进线与母联开关任何情况下只能有两个开关闭合。该部分主要由第三方测试单位负责，施工单位配合。3、变压器输入高压柜合闸，检查变压器高、低压带电显示功能是否正常，测诚变压器报警功能并校验变压器高温报警与输入高压柜断路器联动是否正常。该部分主要由第三方测试单位负责，施工单位配合。4、高压系统加载至100%,连续运行120min,检查指示灯、仪表功能是否正常，并与电能质量分析仪测试结果对比，核对电压、电流、频率、功率等数据是否准确。该部分主要由第三方
12、测试单位负责，施工单位配合。5、使用热成像仪、点式温度检测仪测量高压柜、变压器、高压电缆接头是否存在局部热点，检查高压系统满载工况下高压柜、变压器是否存在异响异味。该部分主要由第三方测试单位负责，施工单位配合。关键工艺1、高压系统控制逻辑验证。2、高压系统满载测试。3、测试单位出具正式的测试报告。工具及任务1、手持万用表、电能质量分析仪、热成像仪、点式温度检测仪器。B.发电机系统测试发电机系统测试施工工序操作步骤1、柴油发电机系统测试，检查柴油发电机状态显示、报警功能是否正常，校验柴油发电机本地和远程启动功能，柴油发电机紧急关机功能,发电机运行过程中是否存在异响异味。该部分主要由第三方测试单位
13、负责，设备供应单位配合。2、排风散热系统启停逻辑测试，当市电停止需要启动油机时，先启动进排风百叶，正常开启给油机确认信号后，油机才能启动；当市电恢复需要停止油机时，先使得油机停机，再关闭百叶。该部分主要由第三方测试单位负责，设备供应单位配合。3、接入电能质量分析仪，柴油发电机单机满载运行8小时，检测记录柴油发电机输出电压、电流、频率，水温、机油压力、转速，发电机房进排风温度等参数，观察柴油发电机排烟颜色是否正常。该部分主要由第三方测试单位负责，设备供应单位配合。4、采用热成像仪，扫描发电机输出配电柜、电缆、接线端子，发电机进排风、排烟等系统部件温度是否正常，采用噪声仪在Im处测量记录发电机噪声
14、。该部公主要由第三方测试单位负责，施工单位、设备供应单位配合。5、柴油发电机加载性能测试，测试包括油机由0%至50%,50%至100%负载突变和阶跃能力，监测柴油发电机电压、电流、频率、功率、谐波、引擎转速、油压、温度等输关键参数。该部分主要由第三方测试单位负责，设备供应单位配合。6、启动柴油发电机，检查并机动作是否正常，手动模拟单机故障，验证其余机组是否正常启动，负载均衡度是否正常，并监测功率、频率、电压、谐波等关键电源质量参数，该部分主要由第三方测试单位负责，设备供应单位配合。7、根据设计方案进行油路系统供回油逻辑测试，油箱液位较低时，启动供油泵，燃油由油罐输送到日用油箱；油箱液位较高或者
15、消防应急时，启动回油泵，将燃油由日用油箱返回到油罐。该部分主要由第三方测试关键工艺1、柴油发电机单机满载测试。2、柴油发电机并机测试。3、测试单位出具正式的测过照笆工具及任务义1、手持万用表、电能质量分析仪、热成像仪、噪声仪。(3)低压系统测试操作步骤1、低压柜空载加电，接入电能质量分析仪，检查低压柜指示灯、仪表功能是否正常，电压、电流、功率显示是否准确，低压柜分合闸功能是否正常。该部分主要由第三方测试单位负责，设备供应单位配合。2、低压开关分合闸测试，验证进线与母联开关连锁控制逻辑，两路低压进线电源与母联开关任何情况下只能有两个开关闭合。该部分主要由第三方测试单位负责，设备供应单位配合。3、
16、检查低压柜ATS分合闸指示灯、开关位置是否正常，校验ATS手动操作、自投自复、自投不自复功能是否正常，切换时间是否与动作逻4、校验低压柜开关整定值是否与设计一致，上、下级断路器开关整定值能否满足继电保护需求。该部分主要由第三方测试单位负责，设备供应单位配合。5、低压系统加载至100%,连续运行120min,检查指示灯、仪表功能是否正常，并与电能质量分析仪测试结果对比，核对电压、电流、频率、功率等数据是否准确。该部分主要由第三方测试单位负责，设备供应单位配合。6、使用热成像仪、点式温度检测仪测量低压柜、ATS、母线、低压电缆接头是否存在局部热点，检查低压系统满载工况下是否存在异响异味。该部分主要由第三方测试单位负责，设备供
