《锂离子电池负极粘结剂沥青.docx》由会员分享，可在线阅读，更多相关《锂离子电池负极粘结剂沥青.docx（6页珍藏版）》请在第壹文秘上搜索。

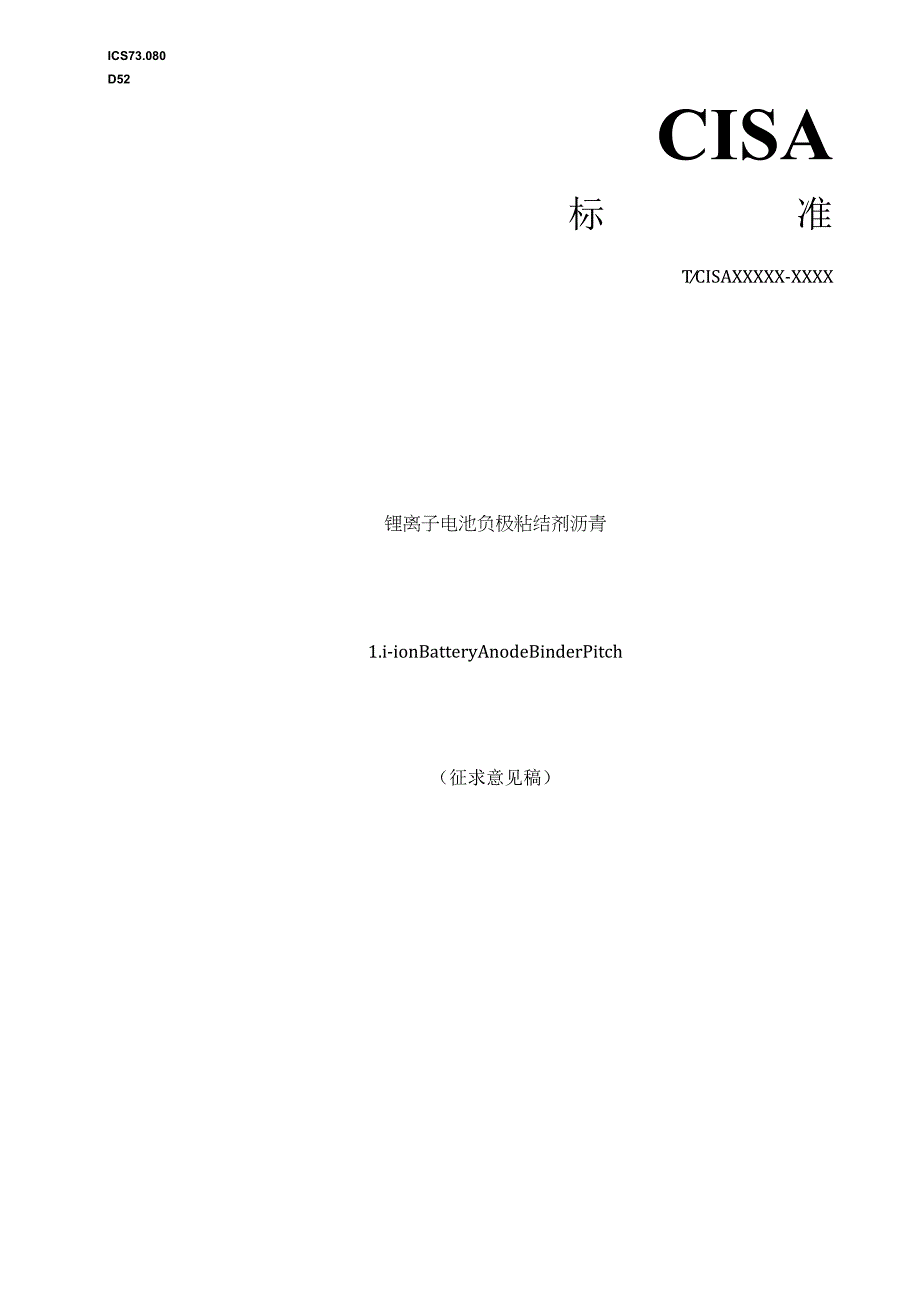

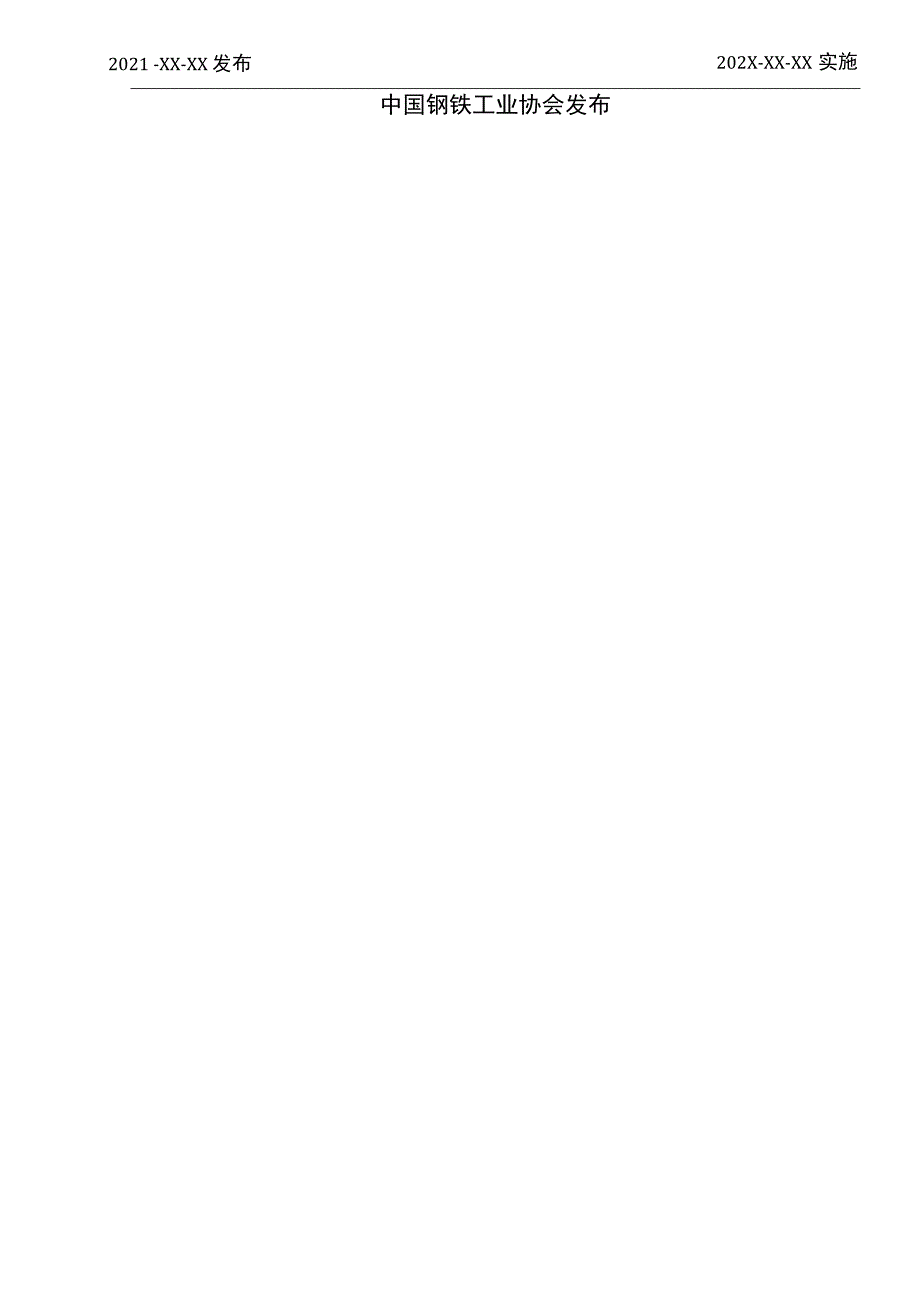

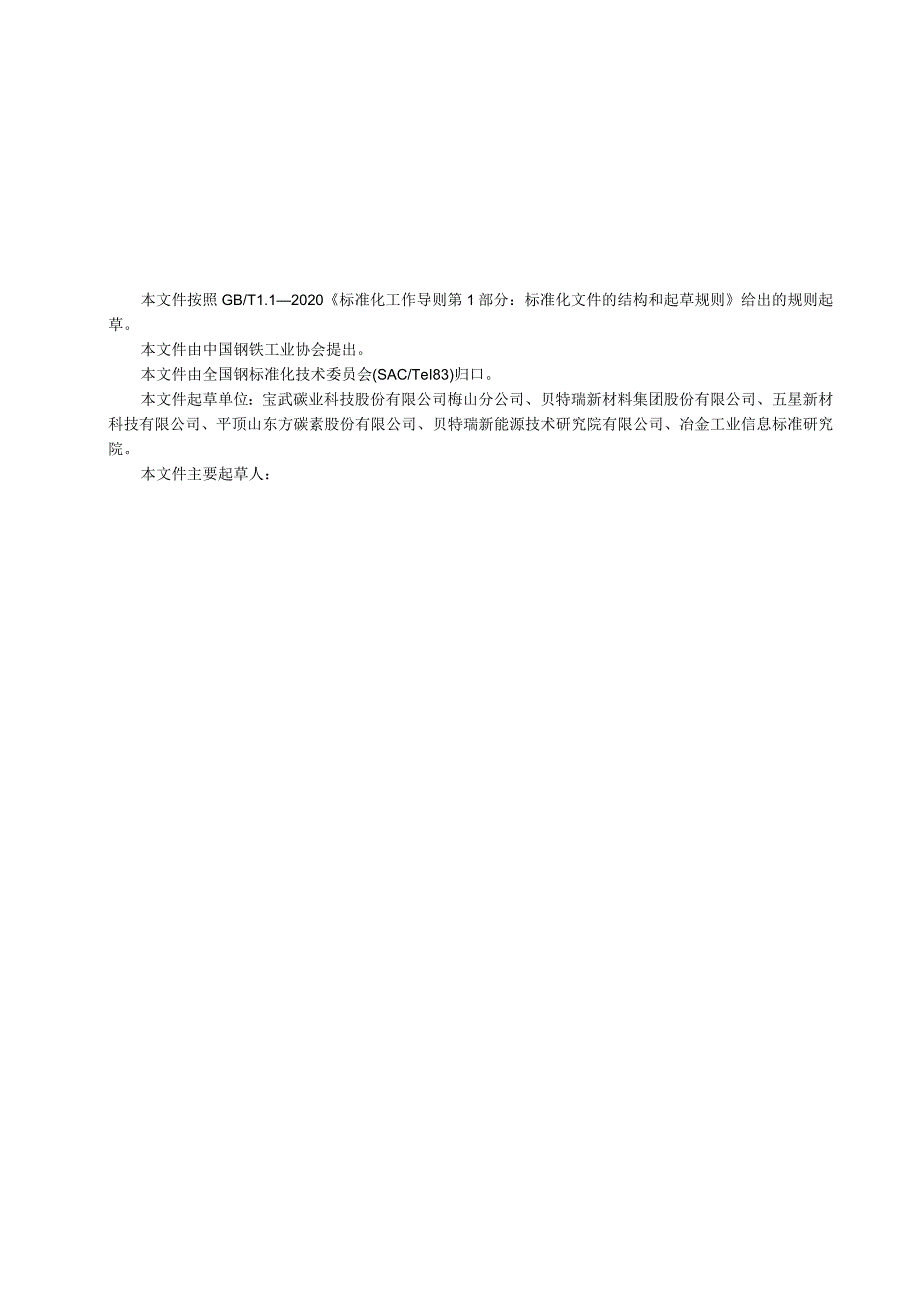

1、ICS73.080D52CISA标准TCISAXXXXX-XXXX锂离子电池负极粘结剂沥青1.i-ionBatteryAnodeBinderPitch（征求意见稿）2021 -XX-XX 发布202X-XX-XX实施中国钢铁工业协会发布本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则给出的规则起草。本文件由中国钢铁工业协会提出。本文件由全国钢标准化技术委员会(SAC/TeI83)归口。本文件起草单位：宝武碳业科技股份有限公司梅山分公司、贝特瑞新材料集团股份有限公司、五星新材科技有限公司、平顶山东方碳素股份有限公司、贝特瑞新能源技术研究院有限公司、冶金工业信息标
2、准研究院。本文件主要起草人：锂离子电池负极粘结剂沥青1范围本文件规定了锂离子电池负极粘结剂沥青的技术要求、取样、试验方法、检验规则、包装、运输、贮存、质量证明书和安全注意事项。本文件适用于煤焦油深加工过程中所得的锂离子电池负极材料、特种石墨和耐火材料用粘结剂沥青。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1999焦化油类产品取样方法GB/T2000焦化固体类产品取样方法GB/T2288焦化产品水分测定方法GB/T2291煤沥青实验室试样的制备方法GB/T2
3、292焦化产品甲苯不溶物含量的测定GB/T2293焦化沥青类产品瞳咻不溶物试验方法GB/T2294焦化固体类产品软化点测定方法ASTMD3104沥青软化点测定方法（梅特勒软化点法）GB/T2295焦化固体类产品灰分测定方法GB/T8170数值修约规则与极限数值的表示和判定GB/T8727煤沥青类产品结焦值的测定方法GB/T10154集装袋3术语和定义下列术语和定义适用于本文件。1.1 1锂离子电池负极粘结剂沥青以煤焦油或煤沥青为原料,进一步通过热聚合或真空蒸储提高软化点和结焦值后作为锂离子电池石墨类负极材料、细颗粒高密度特种石墨、等静压石墨和耐火材料等产品粘结剂的产品。3.2锂离子电池石墨类负
4、极材料采用结晶型层状结构的石墨类碳材料,与正极材料在一定体系下协同作用实现锂离子电池多次充电和放电，在充电过程中，碳负极接受锂离子的嵌入，而放电过程中，实现锂离子的脱出。来源：GB/T24533-2019锂离子电池石墨类负极材料3.3细颗粒高密度特种石墨产品以锻烧石油焦为主要原料,经成型、焙烧、浸渍、石墨化和机械加工而制成的最大颗粒度不大于0.8mm的细颗粒高密度石墨产品。该石墨产品可广泛应用于冶金、化工、铸造、石墨深加工等领域。来源：GB/T30071-2013细颗粒高密度特种石墨产品3.4等静压石墨以优质石油焦、沥青焦等为主要原料，经制粉（平均粒径小于25Um）、混捏、等静压成型、焙烧、浸
5、渍、石墨化等工艺过程制成的石墨制品。来源：YB/T4379-2014等静压石墨4技术要求4.1锂离子电池负极粘结剂沥青的技术指标应符合表1的规定。指标名称指标优级品一级品软化点（梅特勒软化点方法）rc118-130甲苯不溶物含量（抽提法）/%（质量分数）2537曜咻不溶物含量/%（质量分数）612p一树脂含量/%（质量分数）不小于18结焦值/%（质量分数）不小于6058挥发分Vad%（质量分数）4757灰分/%（质量分数）不大于0.3水分/%（质量分数）不大于14.2 水分只作为生产操作控制指标，不作质量考核依据，如超过表1规定按超过部分扣除重量。4.3 需方对质量指标另有要求时，由供需双方协
6、商确定。5取样液体试样的采取和制备按GB/T1999规定进行，固体试样的采取和制备按GB/T2000规定进行。6试验方法1.1 软化点的测定按GB/T2294或ASTMD31O4规定进行，以GB/T2294为仲裁法。1.2 甲苯不溶物的测定按GB/T2292规定进行。1.3 瞳咻不溶物含量的测定按GB/T2293规定进行。1.4 B一树脂含量由甲苯不溶物含量和喳咻不溶物含量差值计算而得。1.5 结焦值的测定按GB/T8727规定进行。1.6 挥发分的测定按GB/T2001规定进行。1.7 灰分的测定按GB/T2295规定进行。1.8 水分的测定按GB/T2288规定进行。7检验规则7. 1检验
7、项目本文件技术要求表1中全部为出厂检验项目。8. 2组批规则和抽样方案锂离子电池负极粘结剂沥青应按批进行检验和验收，每批由同一质量等级、同一生产方法组成，且每一检验批重量不大于5003或供需双方协商确定。9. 3判定规则8.3.1检验结果按本文件第4章技术要求进行判定。8. 3.2检验结果中，如有指标不符合时，需在同批产品中重新抽取双倍数量的试样或用该批产品缩分后的保留样，对不符合项进行复验，以复验结果作为该批最终检验结果。8. 3.3参考指标及其他项目的判定由供需双方协商确定。10. 3.4检测结果数值应按GB/T8170规定进行修约。8包装、标志、运输、贮存和质量证明书10.1 品需装入洁
8、净、干燥、底部铺有油毡纸的车厢或进行合适的包装（按GB10154集装袋）发给需方，如以液体方式发送，产品需装入洁净、干燥的槽车或油船中，铅封后发货。10.2 批出厂的产品都应附有质量证明书，证明书的内容包括：供方名称、产品名称、规格、净重、批号、发货日期、标准号和本标准规定的各项试验结果。10.3 运输和贮存中要远离火种、热源，放置阳光直射，应与氧化剂分开存放。9安全注意事项9.1 锂离子电池负极粘结剂沥青为黑色油状液体或黑色固体，可燃，避免高温和明火。9.2 工作场所应当配备必要的消防设施、急救药箱，必须使用个人防护用品（如防护眼镜、橡皮手套、工作服等）。9.3 对着火的锂离子电池负极粘结剂沥青灭火时，可用雾状水、泡沫、沙土等覆盖灭火，或窒息灭火,流散液体注意围堵，库区需对周围槽进行降温。9.4 当身上沾染锂离子电池负极粘结剂沥青后，应用肥皂水和清水冲洗，脱去被污染的衣着。
