《建材生产用废渣：水泥用石灰质矿山废石、尾矿.docx》由会员分享，可在线阅读，更多相关《建材生产用废渣：水泥用石灰质矿山废石、尾矿.docx（3页珍藏版）》请在第壹文秘上搜索。

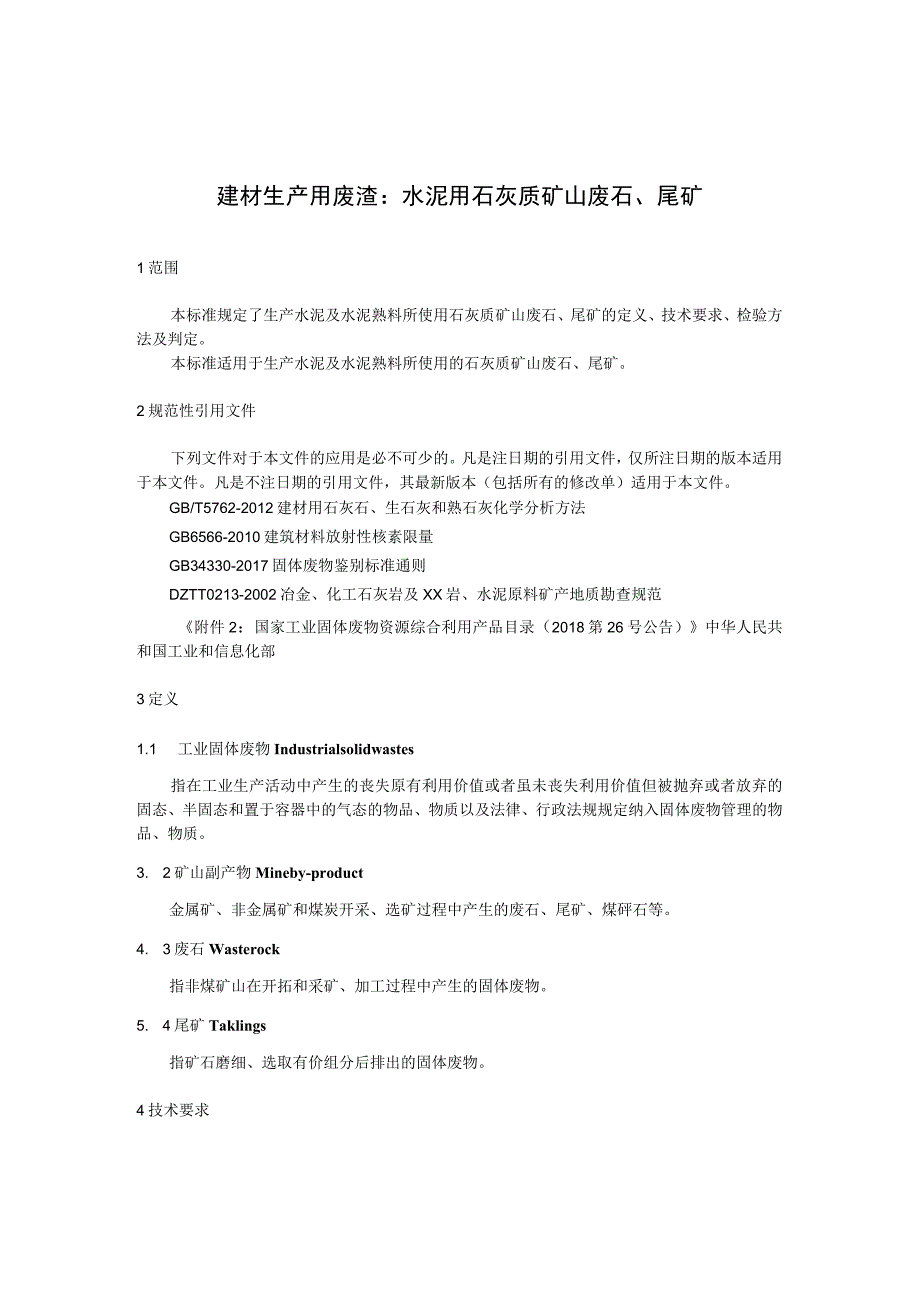

1、建材生产用废渣：水泥用石灰质矿山废石、尾矿1范围本标准规定了生产水泥及水泥熟料所使用石灰质矿山废石、尾矿的定义、技术要求、检验方法及判定。本标准适用于生产水泥及水泥熟料所使用的石灰质矿山废石、尾矿。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5762-2012建材用石灰石、生石灰和熟石灰化学分析方法GB6566-2010建筑材料放射性核素限量GB34330-2017固体废物鉴别标准通则DZTT0213-2002冶金、化工石灰岩及XX岩、水泥原料矿产地质勘查规
2、范附件2：国家工业固体废物资源综合利用产品目录（2018第26号公告）中华人民共和国工业和信息化部3定义1.1 工业固体废物Industrialsolidwastes指在工业生产活动中产生的丧失原有利用价值或者虽未丧失利用价值但被抛弃或者放弃的固态、半固态和置于容器中的气态的物品、物质以及法律、行政法规规定纳入固体废物管理的物品、物质。3. 2矿山副产物Mineby-product金属矿、非金属矿和煤炭开采、选矿过程中产生的废石、尾矿、煤砰石等。4. 3废石Wasterock指非煤矿山在开拓和采矿、加工过程中产生的固体废物。5. 4尾矿Taklings指矿石磨细、选取有价组分后排出的固体废物。

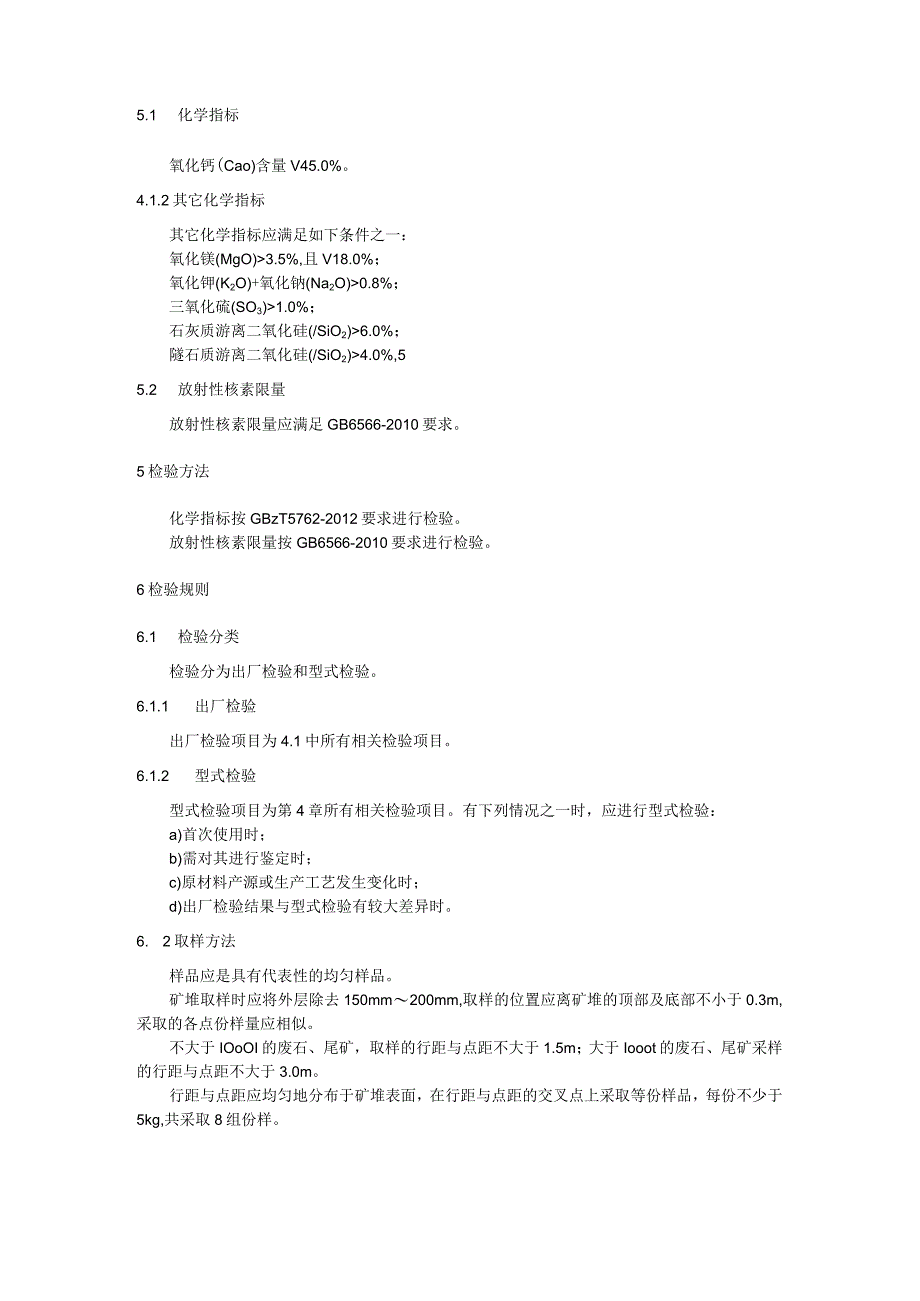

3、4技术要求5.1 化学指标氧化钙(Cao)含量V45.0%。4.1.2其它化学指标其它化学指标应满足如下条件之一：氧化镁(MgO)3.5%,且V18.0%；氧化钾(K2O)+氧化钠(Na2O)0.8%；三氧化硫(SO3)1.0%；石灰质游离二氧化硅(/SiO2)6.0%；隧石质游离二氧化硅(/SiO2)4.0%,55.2 放射性核素限量放射性核素限量应满足GB6566-2010要求。5检验方法化学指标按GBzT5762-2012要求进行检验。放射性核素限量按GB6566-2010要求进行检验。6检验规则6.1 检验分类检验分为出厂检验和型式检验。6.1.1 出厂检验出厂检验项目为4.1中所有相

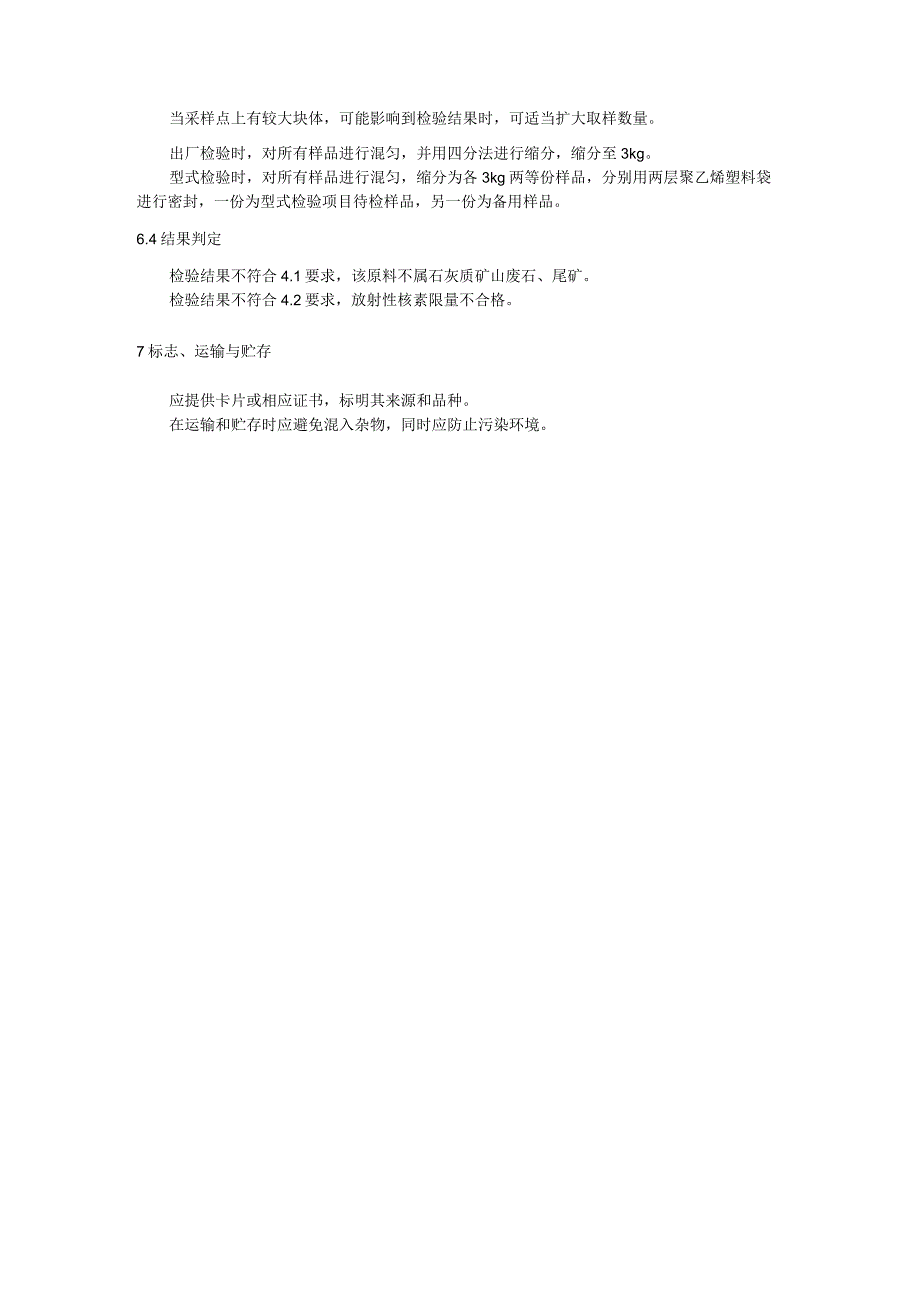

4、关检验项目。6.1.2 型式检验型式检验项目为第4章所有相关检验项目。有下列情况之一时，应进行型式检验：a)首次使用时；b)需对其进行鉴定时；c)原材料产源或生产工艺发生变化时；d)出厂检验结果与型式检验有较大差异时。6. 2取样方法样品应是具有代表性的均匀样品。矿堆取样时应将外层除去150mm200mm,取样的位置应离矿堆的顶部及底部不小于0.3m,采取的各点份样量应相似。不大于IOoOI的废石、尾矿，取样的行距与点距不大于1.5m；大于Iooot的废石、尾矿采样的行距与点距不大于3.0m。行距与点距应均匀地分布于矿堆表面，在行距与点距的交叉点上采取等份样品，每份不少于5kg,共采取8组份样。当采样点上有较大块体，可能影响到检验结果时，可适当扩大取样数量。出厂检验时，对所有样品进行混匀，并用四分法进行缩分，缩分至3kg。型式检验时，对所有样品进行混匀，缩分为各3kg两等份样品，分别用两层聚乙烯塑料袋进行密封，一份为型式检验项目待检样品，另一份为备用样品。6.4结果判定检验结果不符合4.1要求，该原料不属石灰质矿山废石、尾矿。检验结果不符合4.2要求，放射性核素限量不合格。7标志、运输与贮存应提供卡片或相应证书，标明其来源和品种。在运输和贮存时应避免混入杂物，同时应防止污染环境。
