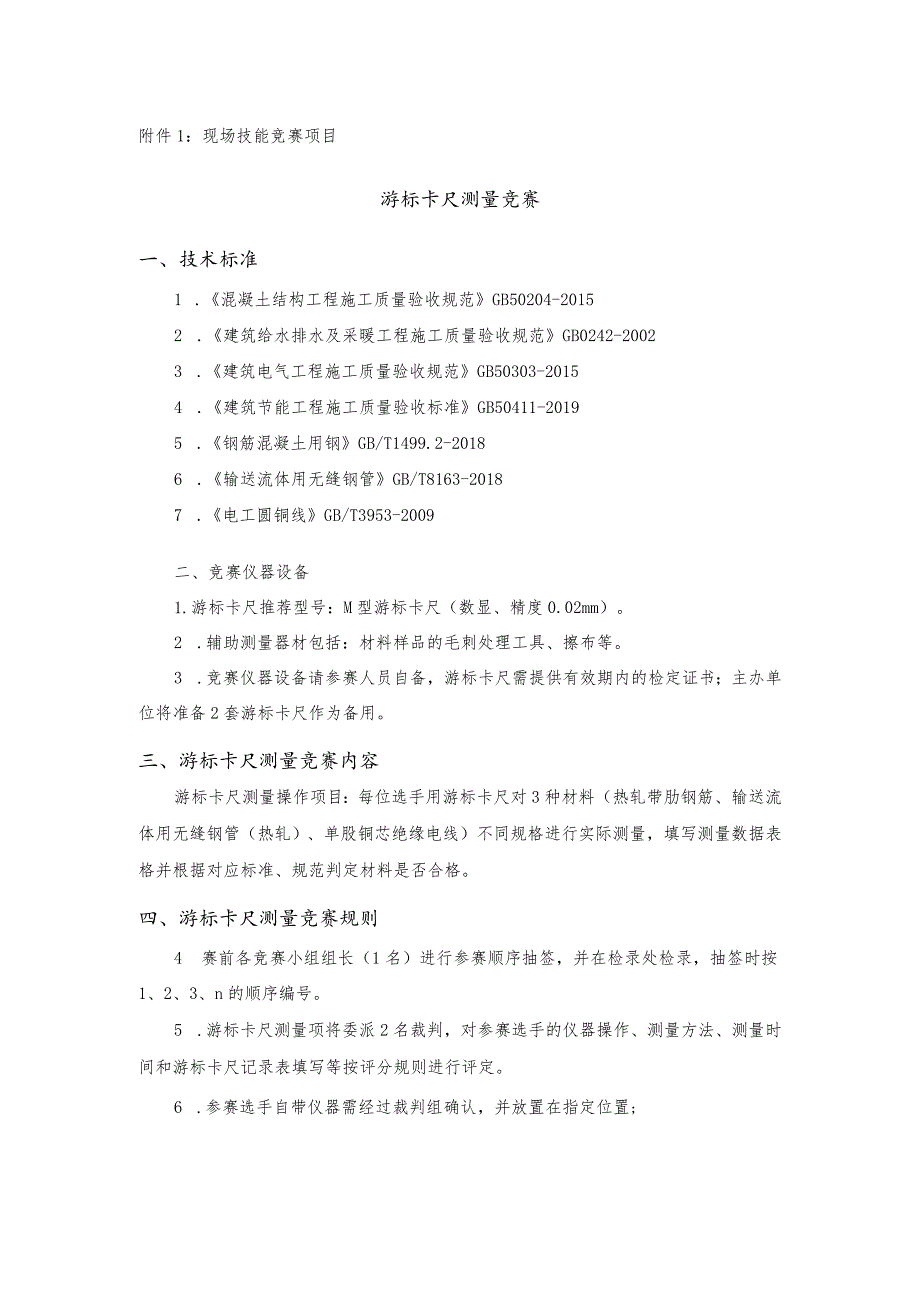

1、附件1：现场技能竞赛项目游标卡尺测量竞赛一、技术标准1 .混凝土结构工程施工质量验收规范GB50204-20152 .建筑给水排水及采暖工程施工质量验收规范GB0242-20023 .建筑电气工程施工质量验收规范GB50303-20154 .建筑节能工程施工质量验收标准GB50411-20195 .钢筋混凝土用钢GB/T1499.2-20186 .输送流体用无缝钢管GB/T8163-20187 .电工圆铜线GB/T3953-2009二、竞赛仪器设备1.游标卡尺推荐型号：M型游标卡尺（数显、精度0.02mm）。2 .辅助测量器材包括：材料样品的毛刺处理工具、擦布等。3 .竞赛仪器设备请参赛人员自

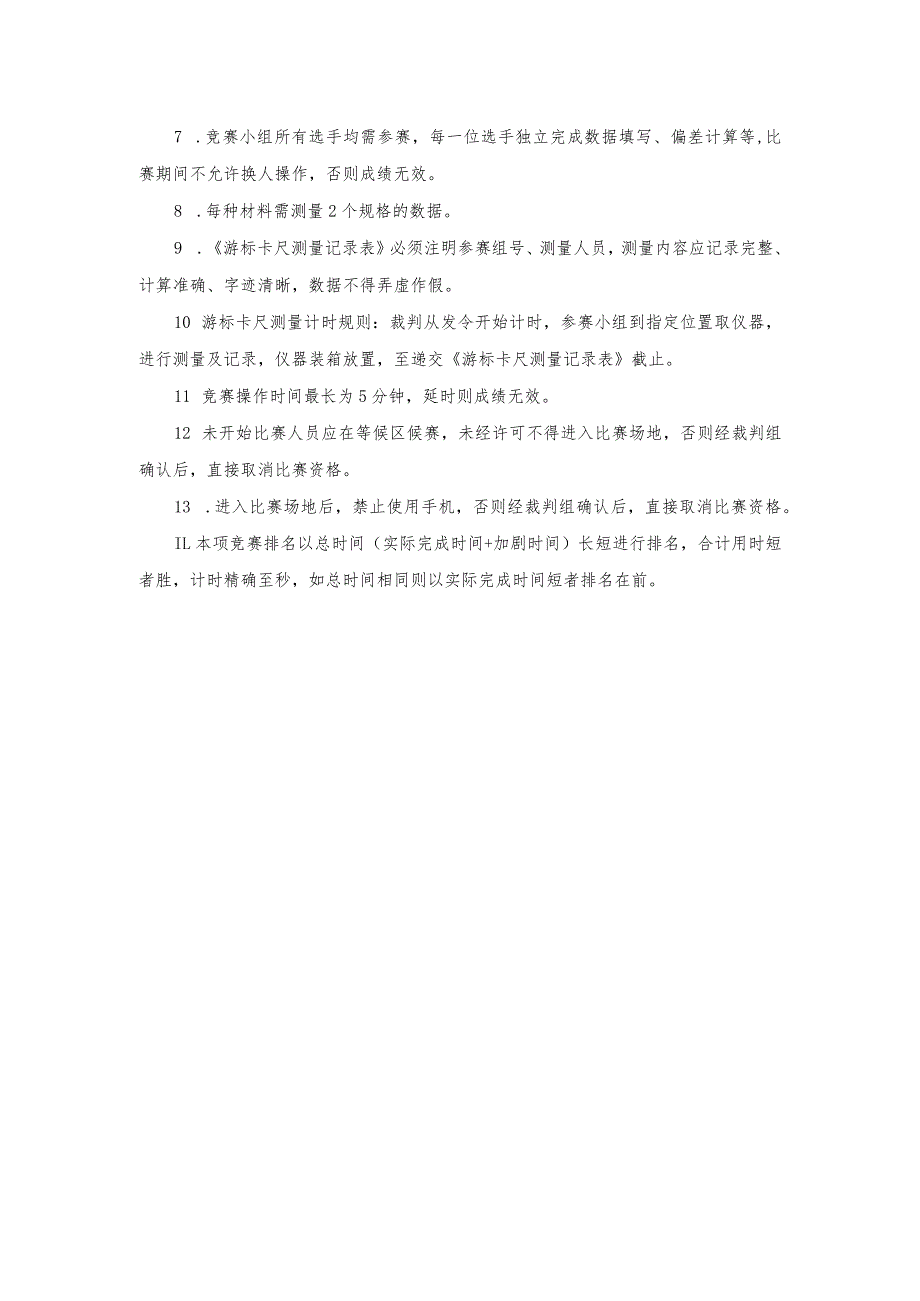

2、备，游标卡尺需提供有效期内的检定证书；主办单位将准备2套游标卡尺作为备用。三、游标卡尺测量竞赛内容游标卡尺测量操作项目：每位选手用游标卡尺对3种材料（热轧带肋钢筋、输送流体用无缝钢管（热轧）、单股铜芯绝缘电线）不同规格进行实际测量，填写测量数据表格并根据对应标准、规范判定材料是否合格。四、游标卡尺测量竞赛规则4 赛前各竞赛小组组长（1名）进行参赛顺序抽签，并在检录处检录，抽签时按1、2、3、n的顺序编号。5 .游标卡尺测量项将委派2名裁判，对参赛选手的仪器操作、测量方法、测量时间和游标卡尺记录表填写等按评分规则进行评定。6 .参赛选手自带仪器需经过裁判组确认，并放置在指定位置;7 .竞赛小组所
3、有选手均需参赛，每一位选手独立完成数据填写、偏差计算等,比赛期间不允许换人操作，否则成绩无效。8 .每种材料需测量2个规格的数据。9 .游标卡尺测量记录表必须注明参赛组号、测量人员，测量内容应记录完整、计算准确、字迹清晰，数据不得弄虚作假。10 游标卡尺测量计时规则：裁判从发令开始计时，参赛小组到指定位置取仪器，进行测量及记录，仪器装箱放置，至递交游标卡尺测量记录表截止。11 竞赛操作时间最长为5分钟，延时则成绩无效。12 未开始比赛人员应在等候区候赛，未经许可不得进入比赛场地，否则经裁判组确认后，直接取消比赛资格。13 .进入比赛场地后，禁止使用手机，否则经裁判组确认后，直接取消比赛资格。I

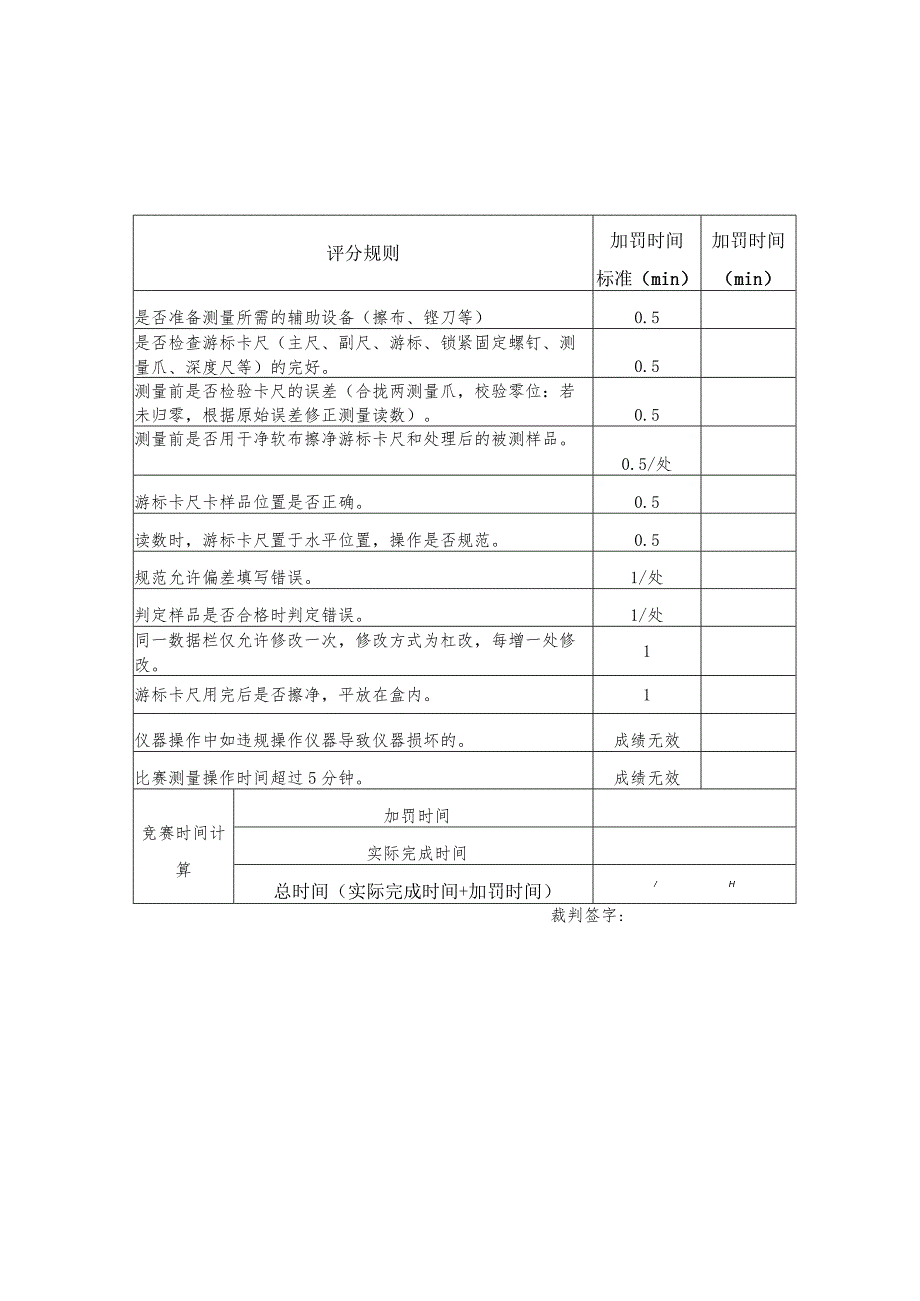

4、L本项竞赛排名以总时间（实际完成时间+加剧时间）长短进行排名，合计用时短者胜，计时精确至秒，如总时间相同则以实际完成时间短者排名在前。评分规则加罚时间标准（min）加罚时间（min）是否准备测量所需的辅助设备（擦布、铿刀等）0.5是否检查游标卡尺（主尺、副尺、游标、锁紧固定螺钉、测量爪、深度尺等）的完好。0.5测量前是否检验卡尺的误差（合拢两测量爪，校验零位：若未归零，根据原始误差修正测量读数）。0.5测量前是否用干净软布擦净游标卡尺和处理后的被测样品。0.5/处游标卡尺卡样品位置是否正确。0.5读数时，游标卡尺置于水平位置，操作是否规范。0.5规范允许偏差填写错误。1/处判定样品是否合格时判
5、定错误。1/处同一数据栏仅允许修改一次，修改方式为杠改，每增一处修改。1游标卡尺用完后是否擦净，平放在盒内。1仪器操作中如违规操作仪器导致仪器损坏的。成绩无效比赛测量操作时间超过5分钟。成绩无效竞赛时间计算加罚时间实际完成时间总时间（实际完成时间+加罚时间）/H裁判签字:附件:游标卡尺测量记录表组号：单位：（mm）材料类别规格设计标准值实际测量值规范允许偏差判断是否合格热轧带肋钢筋（测量直径d）规格1规格2输送流体用无缝钢管（热轧）（测量外径D、壁厚S）规格1规格2单股铜芯绝缘电线（测量内直径d）规格1规格2测量人员:回弹仪检测混凝土强度竞赛一、技术标准1 .混凝土结构工程施工质量验收规范GB
6、50204-20152 .回弹法检测混凝土抗压强度技术规程JGJ/T23-2011二、竞赛仪器设备1.硅回弹仪型号：使用HT225型号，冲击动能2.207J的机械式回弹仪。3 .率定回弹仪的钢砧。4 .5M钢卷尺。5 .1.0%酚醐溶液、铁锤、凿子、碳化深度测量仪、技术规程对照表等工具由组委会准备。6 .竞赛仪器设备请参赛人员自备（除第四项所列辅助工具之外），回弹仪需提供有效期内的检定证书；主办单位将准备2套回弹仪作为备用。三、回弹仪检测混凝土强度竞赛内容参赛选手应能够合理选定试样的测区，能够规范地使用回弹仪等设备对混凝土柱或剪力墙进行现场回弹，并正确测量混凝土碳化值，填写评定表格，进行计算推
7、定强度值。四、回弹仪检测混凝土强度竞赛规则1.赛前各竞赛小组组长（1名）进行参赛顺序抽签，并在检录处检录，抽签时按1、2、3、n的顺序编号。7 .回弹仪测量项将委派2名裁判，对竞赛小组仪器操作、量测方法、量测时间和记录表填写等按评分规则进行评定。8 .竞赛小组由1名量测人员、1名记录人员组成，比赛过程中不得更换人员，量测与数据填写、计算等在竞赛场地内同时进行。记录人员由各参赛队自行安排,不计算其个人的比赛成绩。9 .竞赛小组自带仪器需经过裁判组确认，并放置在指定位置。10 竞赛小组自带的仪器确认完毕后，由裁判带领竞赛小组组长熟悉测区及测点位置，场地确认后，经裁判同意可开始竞赛。11 竞赛小组需
8、按有关规范、标准要求在指定的构件上自行划定一个测区进行比赛。12 回弹仪法测量记录表必须注明参赛组号、测量人员，测量内容应记录完成、计算准确、字迹清晰，数据不得弄虚作假。13 计时规则：从裁判发令开始计时，参赛小组到指定位置取仪器，进行量测及记录，仪器装箱放置，递交回弹仪法测量记录表截止。14 竞赛完成时间最长为10分钟，延时则成绩无效。15 .未开始比赛人员应在等候区候赛，未经许可不得进入比赛场地，否则经裁判组确认后，直接取消比赛资格。IL进入比赛场地后，禁止使用手机，否则经裁判组确认后，直接取消比赛资格。16 .本项竞赛排名以总时间（实际完成时间+加剧时间）长短进行排名，合计用时短者胜，计
9、时精确至秒，如总时间相同则以实际完成时间短者排名在前。五、回弹仪检测混凝土强度评分规则评分规则加罚时间标准(min)应加罚时间(min)使用前是否检查回弹仪的仪器量程、型号、标度的零线是否对齐。0.5使用前及使用后是否对回弹仪进行率定。0.5对选定的测区是否进行表面清理打磨。0.5测区部位情况是否符合要求，原浆面、测区域面积不宜大于0.04平方米。1测试时，回弹仪是否水平位置，使用是否规范。0.5回弹读数误差是否大于精度。0.5数据计算情况：回弹数量是否有16个数据，且回弹平均值计算是否正确。0.5碳化深度测量次数、读数、计算是否规范准确。0.5数据表格填写后强度推定值计算是否正确。1同一数据
10、栏仅允许修改一次，修改方式为杠改，每增一处修改。0.5回弹仪用完后未及时放入包装套或仪器盒内。0.5仪器操作中如违规操作仪器导致仪器损坏的。成绩无效比赛测量操作时间超过10分钟。成绩无效竞赛时间计算加罚时间实际完成时间/总时间(实际完成时间+加罚时间)/裁判签字:回弹仪法测量记录表参赛组号：部位浇筑日期年月日测区回弹值Ri(MPa)12345678Rm1计算公式：碳化深度di(Inm)123dm强度换算值f(MPa)回弹仪率定值检测前检测后测量人员：;记录人员:水准仪测量竞赛规则一、技术标准1 .工程测量标准GB50026-2020；二、竞赛仪器设备1.三、四等水准测量的水准仪（型号为DSZ3
11、）,具有自动安平功能，三脚架，2M双面塔尺等。2 .竞赛仪器设备由参赛人员自备，自带的水准仪需提供有效期内的检定证书；主办单位将准备2套水准仪（DSZ3）作为备用。三、水准仪测量竞赛内容水准仪测量竞赛项目：参赛选手单独操作水准仪器，实测某场地指定点A、B两点高程，A为后视点，B为前视点，将水准仪按正确操作顺序操作，先将仪器架设至A、B两点之间，整平观测A、B两点读数，由裁判组提供A点原始高程,请选手计算B点高程。A点、B点观测塔尺赛场已固定，无需扶尺人员。水准仪高程测量（见下图）。四、水准仪高程测量竞赛规则1.赛前各竞赛小组组长（1名）进行参赛顺序抽签，并在检录处检录，抽签按1、2、3、n的顺
12、序编号。3 .水准仪高程测量分N个赛区同时竞赛，每一赛区将委派2名裁判，对参赛小组的仪器操作、观测方法、观测时间和水准记录表填写等按评分规则进行评定。4 .参赛人员自带仪器需经裁判组确认，并放置在竞赛指定位置。5 .竞赛小组所有选手都需参赛，每一位选手单独完成水准仪高程测量。6 .比赛路线：由裁判给定实测指定点A、B,独立观测场地内A、B两点间读数，并正确计算B点高程，按水准仪高程测量记录表内容完成计算。7 .水准仪高程测量计时规则：裁判从发令开始计时，参赛人员到指定位置取仪器，进行测量及记算，仪器装箱放置，至递交水准仪高程测量记录表截止。8 .本项竞赛限时10分钟完成（含仪器操作及数据整理、
13、计算等），延时则成绩无效。9 .未开始比赛人员应在等候区候赛，未经许可不得进入比赛场地，否则经裁判组确认后，直接取消比赛资格。10 进入比赛场地后，禁止使用手机，否则经裁判组确认后，直接取消比赛资格。11 .本项竞赛排名以总时间（实际完成时间+加罚时间）长短进行排名，合计用时短者胜，计时精确至秒，如总时间相同则以实际完成时间短者排名在前。五、水准仪测量评分规则评测内容加罚时间标准（min）加罚时间（min）仪器开箱未做相应的检查0.5仪器架设整平后气泡未居中（靠着圈边）0.5仪器架设整平后气泡未居中（超过圈边）1仪器操作顺序不正确1高差超限5mm0.5高差超限IOmm1高差超限15mm成绩无效
14、仪器操作中如违规操作仪器导致仪器损坏的成绩无效比赛操作时间超过10分钟成绩无效竞赛时间计算加罚时间IU实际完成时间I总时间（实际完成时间+加罚时间）裁判签字:附件：水准仪高程测量记录表竞赛组号：参赛选手：测站水准尺读数原始高程Ha(m)B点高程Hb点名后测读数a前测读数b+1后视点A前视点B高程计算全站仪竞赛规则一、技术标准1 .工程测量标准GB50026-2020；二、竞赛仪器设备1.全站仪推荐品牌及型号：苏州一光、广州天宇、南方测绘等普通型，精度要求在5mm以内，配三脚架等。2 .竞赛仪器设备由参赛人员自备，自带的全站仪需提供有效期内的检定证书；主办单位将准备2套全站仪（普通型）作为备用。三、全站仪摆站竞赛内容1.全站仪摆站：已知测站点点位，在规定时间内进行摆站操作，参赛选手通过调整三脚架、三角
