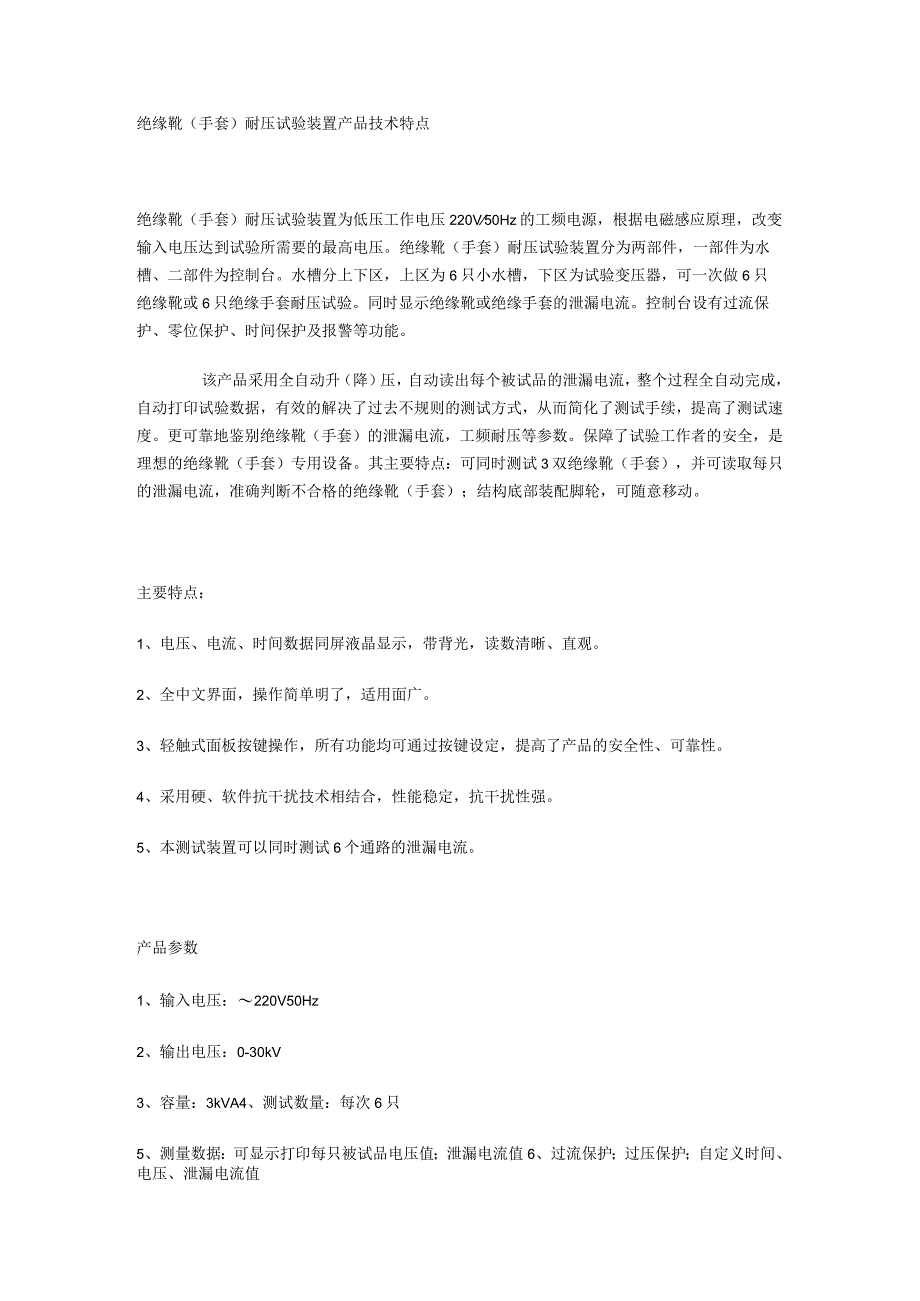

绝缘靴手套耐压试验装置产品技术特点.docx_第1页
第1页 / 共3页

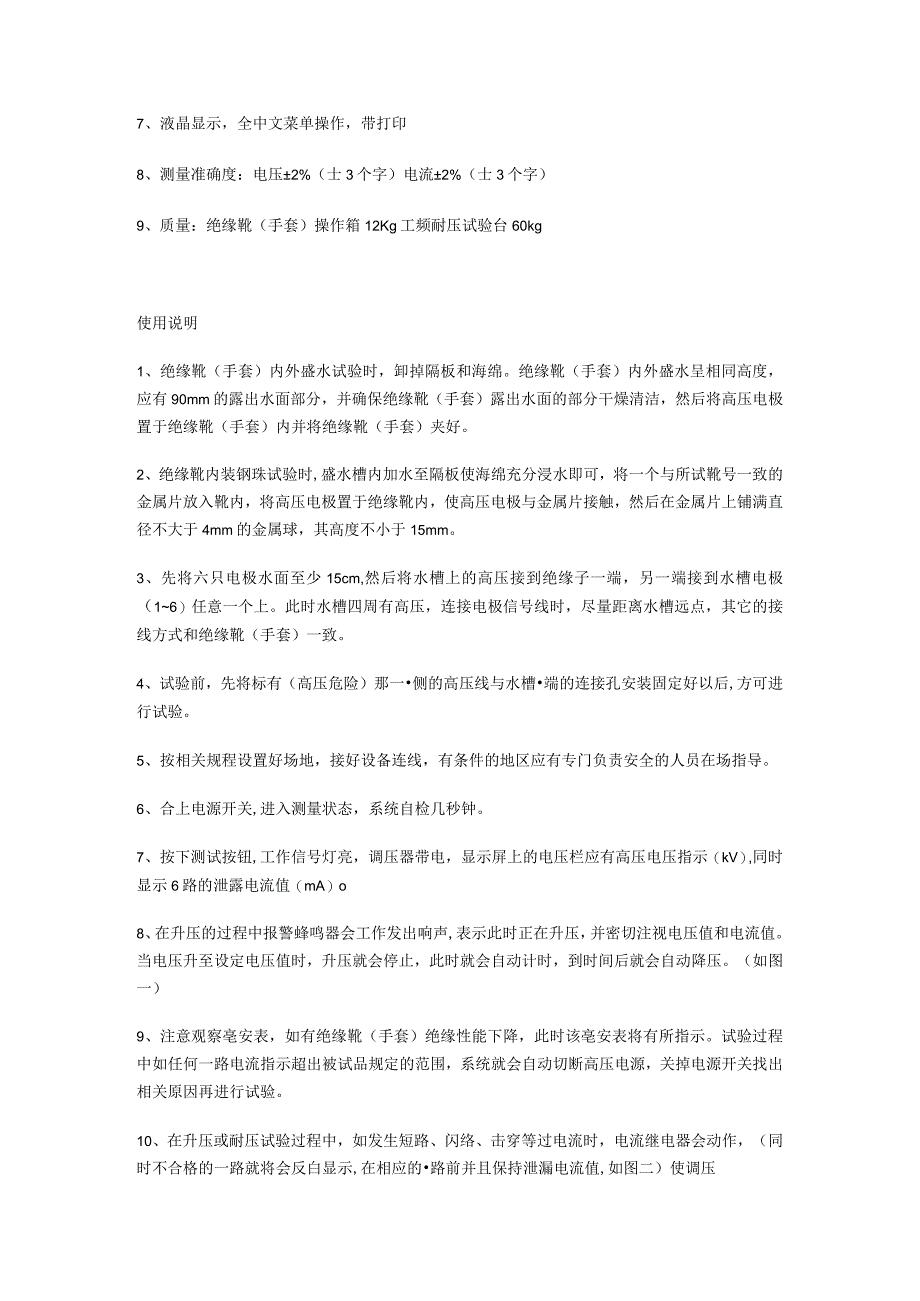

绝缘靴手套耐压试验装置产品技术特点.docx_第2页
第2页 / 共3页

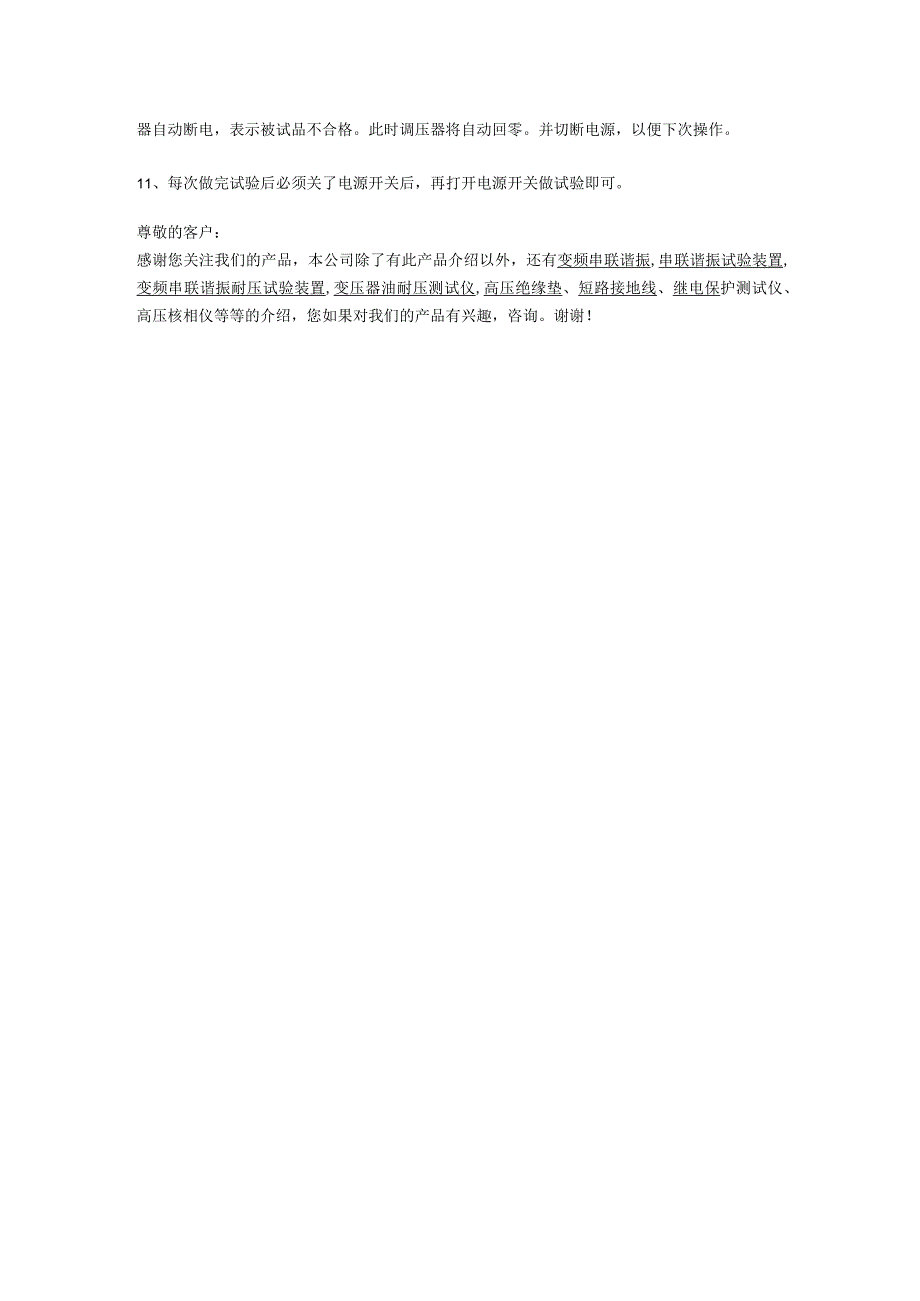

绝缘靴手套耐压试验装置产品技术特点.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《绝缘靴手套耐压试验装置产品技术特点.docx》由会员分享,可在线阅读,更多相关《绝缘靴手套耐压试验装置产品技术特点.docx(3页珍藏版)》请在第壹文秘上搜索。

1、绝缘靴(手套)耐压试验装置产品技术特点绝缘靴(手套)耐压试验装置为低压工作电压220V50Hz的工频电源,根据电磁感应原理,改变输入电压达到试验所需要的最高电压。绝缘靴(手套)耐压试验装置分为两部件,一部件为水槽、二部件为控制台。水槽分上下区,上区为6只小水槽,下区为试验变压器,可一次做6只绝缘靴或6只绝缘手套耐压试验。同时显示绝缘靴或绝缘手套的泄漏电流。控制台设有过流保护、零位保护、时间保护及报警等功能。该产品采用全自动升(降)压,自动读出每个被试品的泄漏电流,整个过程全自动完成,自动打印试验数据,有效的解决了过去不规则的测试方式,从而简化了测试手续,提高了测试速度。更可靠地鉴别绝缘靴(手套

2、)的泄漏电流,工频耐压等参数。保障了试验工作者的安全,是理想的绝缘靴(手套)专用设备。其主要特点:可同时测试3双绝缘靴(手套),并可读取每只的泄漏电流,准确判断不合格的绝缘靴(手套);结构底部装配脚轮,可随意移动。主要特点:1、电压、电流、时间数据同屏液晶显示,带背光,读数清晰、直观。2、全中文界面,操作简单明了,适用面广。3、轻触式面板按键操作,所有功能均可通过按键设定,提高了产品的安全性、可靠性。4、采用硬、软件抗干扰技术相结合,性能稳定,抗干扰性强。5、本测试装置可以同时测试6个通路的泄漏电流。产品参数1、输入电压:220V50Hz2、输出电压:0-30kV3、容量:3kVA4、测试数量

3、:每次6只5、测量数据:可显示打印每只被试品电压值;泄漏电流值6、过流保护;过压保护;自定义时间、电压、泄漏电流值7、液晶显示,全中文菜单操作,带打印8、测量准确度:电压2%(士3个字)电流2%(士3个字)9、质量:绝缘靴(手套)操作箱12Kg工频耐压试验台60kg使用说明1、绝缘靴(手套)内外盛水试验时,卸掉隔板和海绵。绝缘靴(手套)内外盛水呈相同高度,应有90mm的露出水面部分,并确保绝缘靴(手套)露出水面的部分干燥清洁,然后将高压电极置于绝缘靴(手套)内并将绝缘靴(手套)夹好。2、绝缘靴内装钢珠试验时,盛水槽内加水至隔板使海绵充分浸水即可,将一个与所试靴号一致的金属片放入靴内,将高压电极

4、置于绝缘靴内,使高压电极与金属片接触,然后在金属片上铺满直径不大于4mm的金属球,其高度不小于15mm。3、先将六只电极水面至少15cm,然后将水槽上的高压接到绝缘子一端,另一端接到水槽电极(16)任意一个上。此时水槽四周有高压,连接电极信号线时,尽量距离水槽远点,其它的接线方式和绝缘靴(手套)一致。4、试验前,先将标有(高压危险)那一侧的高压线与水槽端的连接孔安装固定好以后,方可进行试验。5、按相关规程设置好场地,接好设备连线,有条件的地区应有专门负责安全的人员在场指导。6、合上电源开关,进入测量状态,系统自检几秒钟。7、按下测试按钮,工作信号灯亮,调压器带电,显示屏上的电压栏应有高压电压指

5、示(kV),同时显示6路的泄露电流值(mA)o8、在升压的过程中报警蜂鸣器会工作发出响声,表示此时正在升压,并密切注视电压值和电流值。当电压升至设定电压值时,升压就会停止,此时就会自动计时,到时间后就会自动降压。(如图一)9、注意观察亳安表,如有绝缘靴(手套)绝缘性能下降,此时该亳安表将有所指示。试验过程中如任何一路电流指示超出被试品规定的范围,系统就会自动切断高压电源,关掉电源开关找出相关原因再进行试验。10、在升压或耐压试验过程中,如发生短路、闪络、击穿等过电流时,电流继电器会动作,(同时不合格的一路就将会反白显示,在相应的路前并且保持泄漏电流值,如图二)使调压器自动断电,表示被试品不合格。此时调压器将自动回零。并切断电源,以便下次操作。11、每次做完试验后必须关了电源开关后,再打开电源开关做试验即可。尊敬的客户:感谢您关注我们的产品,本公司除了有此产品介绍以外,还有变频串联谐振,串联谐振试验装置,变频串联谐振耐压试验装置,变压器油耐压测试仪,高压绝缘垫、短路接地线、继电保护测试仪、高压核相仪等等的介绍,您如果对我们的产品有兴趣,咨询。谢谢!
