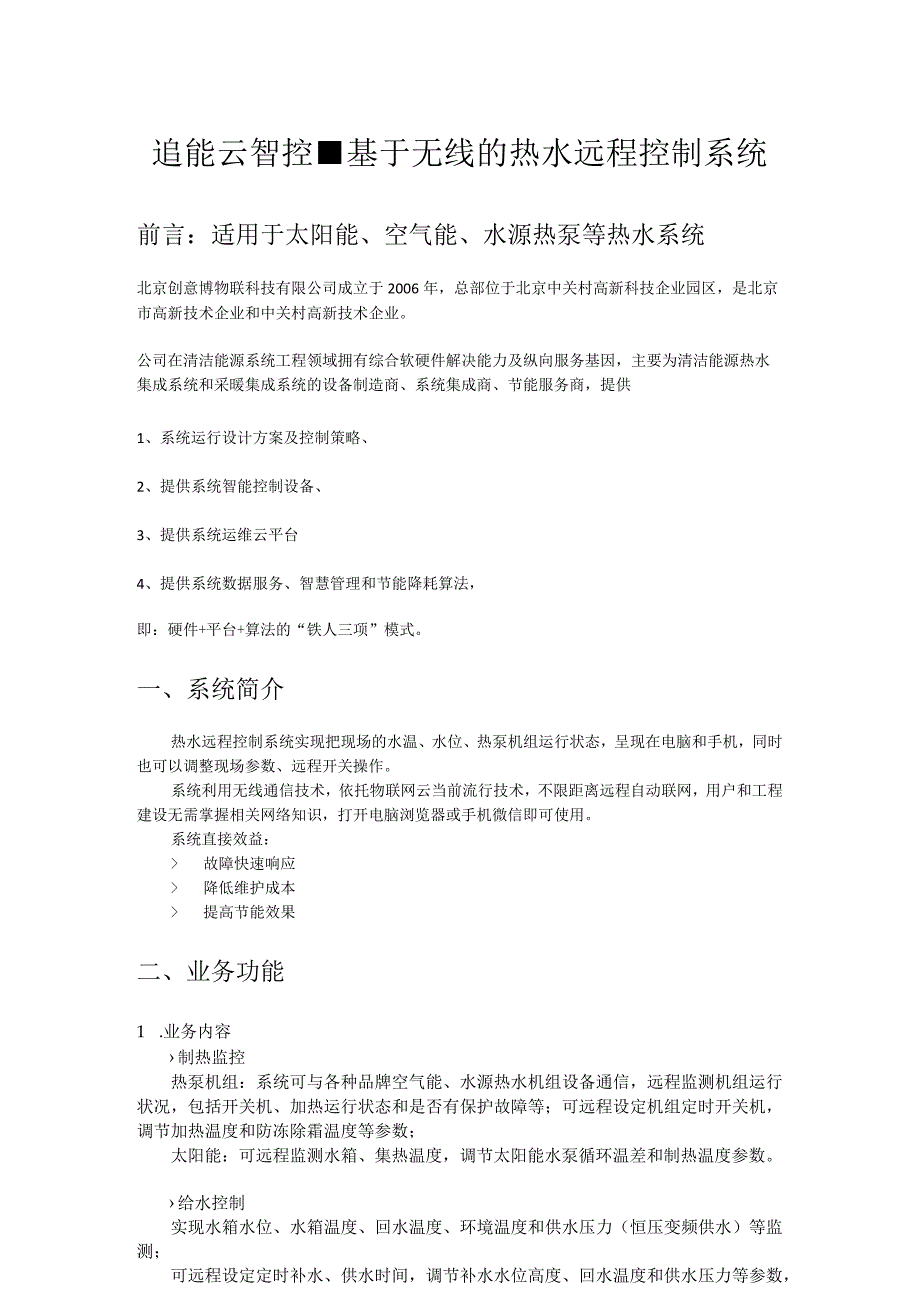

1、追能云智控基于无线的热水远程控制系统前言：适用于太阳能、空气能、水源热泵等热水系统北京创意博物联科技有限公司成立于2006年，总部位于北京中关村高新科技企业园区，是北京市高新技术企业和中关村高新技术企业。公司在清洁能源系统工程领域拥有综合软硬件解决能力及纵向服务基因，主要为清洁能源热水集成系统和采暖集成系统的设备制造商、系统集成商、节能服务商，提供1、系统运行设计方案及控制策略、2、提供系统智能控制设备、3、提供系统运维云平台4、提供系统数据服务、智慧管理和节能降耗算法，即：硬件+平台+算法的“铁人三项”模式。一、系统简介热水远程控制系统实现把现场的水温、水位、热泵机组运行状态，呈现在电脑和手
2、机，同时也可以调整现场参数、远程开关操作。系统利用无线通信技术，依托物联网云当前流行技术，不限距离远程自动联网，用户和工程建设无需掌握相关网络知识，打开电脑浏览器或手机微信即可使用。系统直接效益： 故障快速响应 降低维护成本 提高节能效果二、业务功能1 .业务内容制热监控热泵机组：系统可与各种品牌空气能、水源热水机组设备通信，远程监测机组运行状况，包括开关机、加热运行状态和是否有保护故障等；可远程设定机组定时开关机，调节加热温度和防冻除霜温度等参数；太阳能：可远程监测水箱、集热温度，调节太阳能水泵循环温差和制热温度参数。给水控制实现水箱水位、水箱温度、回水温度、环境温度和供水压力（恒压变频供水

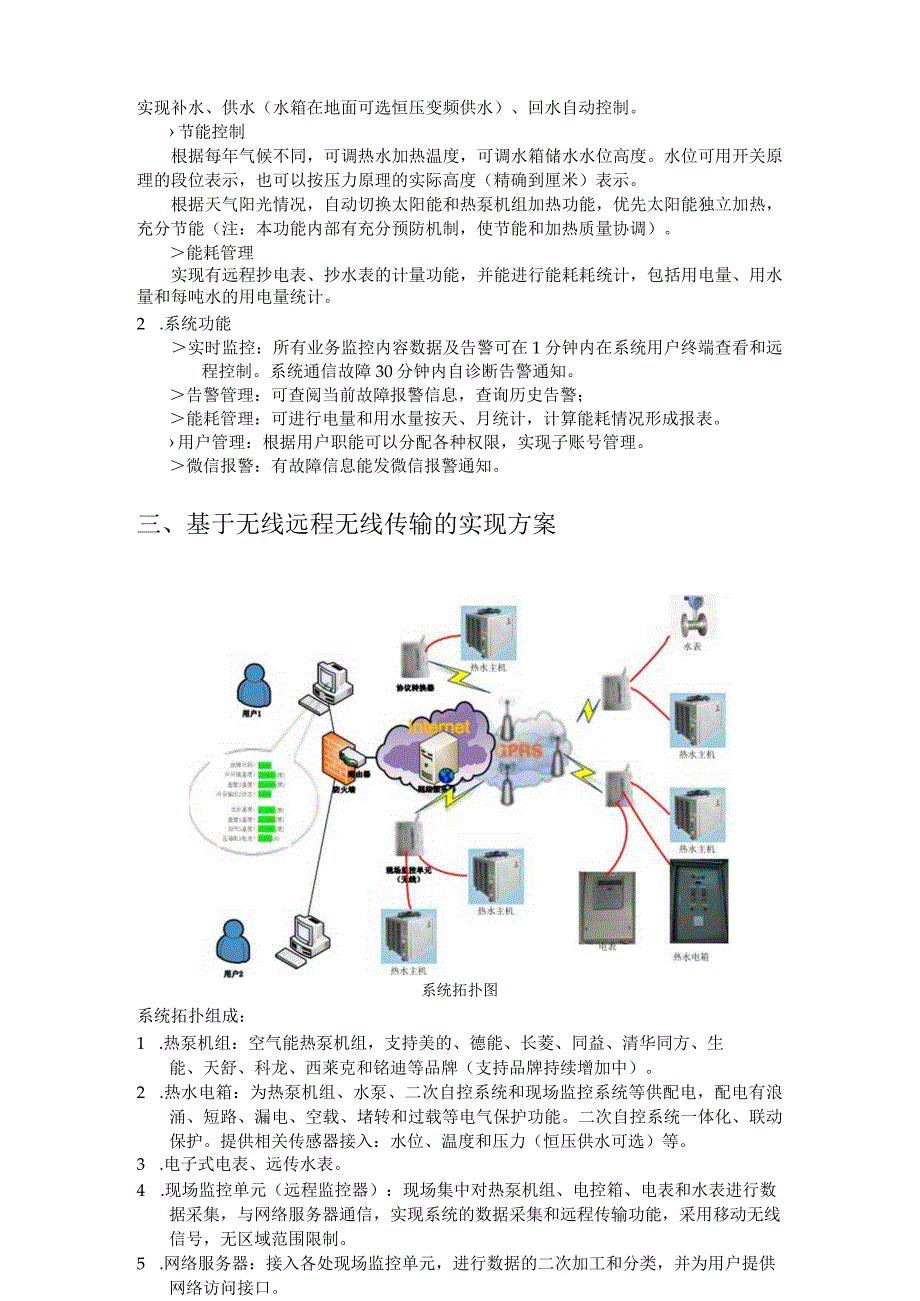

3、）等监测；可远程设定定时补水、供水时间，调节补水水位高度、回水温度和供水压力等参数，实现补水、供水（水箱在地面可选恒压变频供水）、回水自动控制。节能控制根据每年气候不同，可调热水加热温度，可调水箱储水水位高度。水位可用开关原理的段位表示，也可以按压力原理的实际高度（精确到厘米）表示。根据天气阳光情况，自动切换太阳能和热泵机组加热功能，优先太阳能独立加热，充分节能（注：本功能内部有充分预防机制，使节能和加热质量协调）。能耗管理实现有远程抄电表、抄水表的计量功能，并能进行能耗耗统计，包括用电量、用水量和每吨水的用电量统计。2 .系统功能实时监控：所有业务监控内容数据及告警可在1分钟内在系统用户终端
4、查看和远程控制。系统通信故障30分钟内自诊断告警通知。告警管理：可查阅当前故障报警信息，查询历史告警；能耗管理：可进行电量和用水量按天、月统计，计算能耗情况形成报表。用户管理：根据用户职能可以分配各种权限，实现子账号管理。微信报警：有故障信息能发微信报警通知。三、基于无线远程无线传输的实现方案系统拓扑图系统拓扑组成：1 .热泵机组：空气能热泵机组，支持美的、德能、长菱、同益、清华同方、生能、天舒、科龙、西莱克和铭迪等品牌（支持品牌持续增加中）。2 .热水电箱：为热泵机组、水泵、二次自控系统和现场监控系统等供配电，配电有浪涌、短路、漏电、空载、堵转和过载等电气保护功能。二次自控系统一体化、联动保

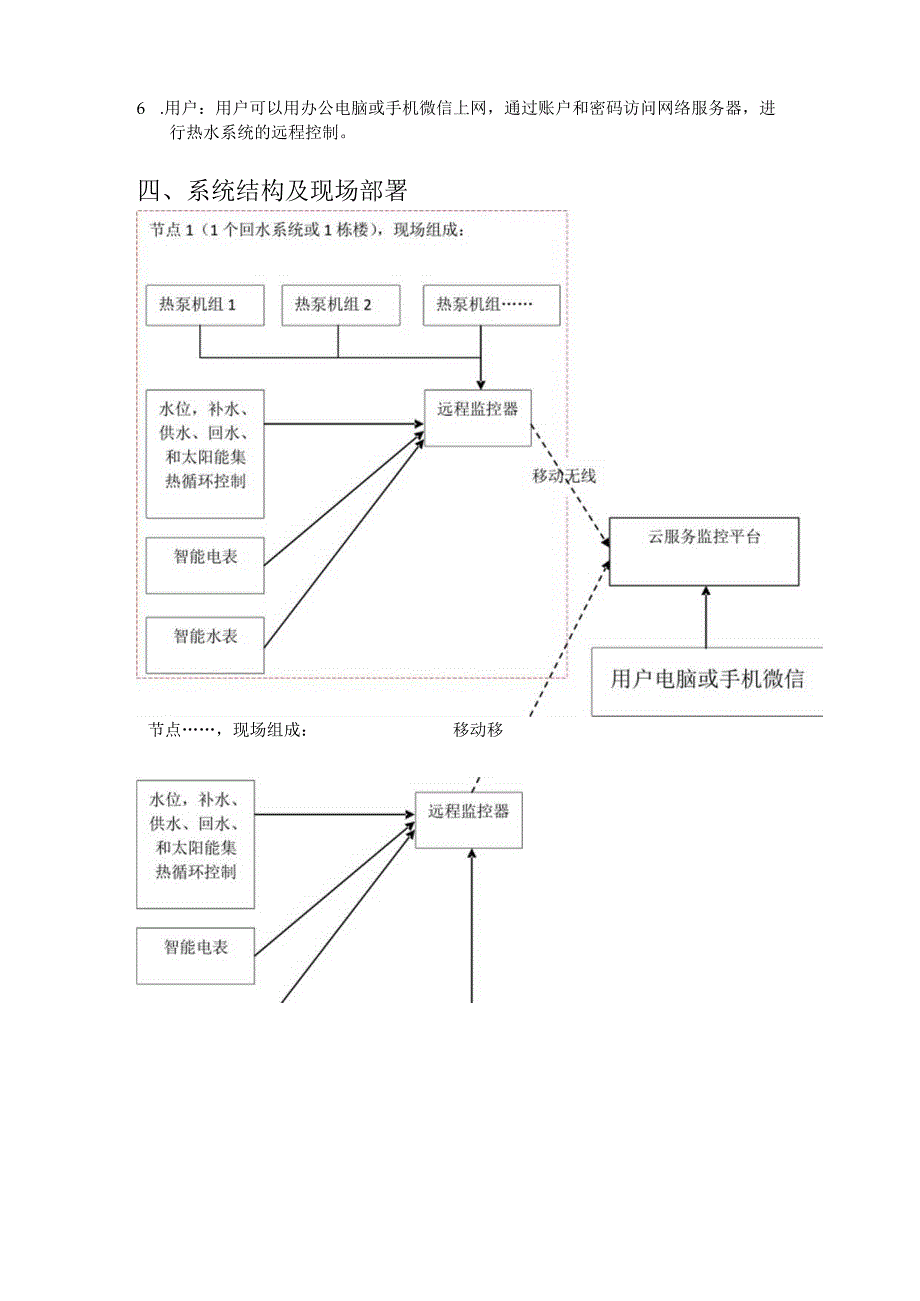

5、护。提供相关传感器接入：水位、温度和压力（恒压供水可选）等。3 .电子式电表、远传水表。4 .现场监控单元（远程监控器）：现场集中对热泵机组、电控箱、电表和水表进行数据采集，与网络服务器通信，实现系统的数据采集和远程传输功能，采用移动无线信号，无区域范围限制。5 .网络服务器：接入各处现场监控单元，进行数据的二次加工和分类，并为用户提供网络访问接口。6 .用户：用户可以用办公电脑或手机微信上网，通过账户和密码访问网络服务器，进行热水系统的远程控制。四、系统结构及现场部署节点，现场组成：移动移系统结构图（红虚线内为现场部署）五、系统界面（注：以下画面仅供参考，每个工程系统需求不一样，在线系统也更
6、新中）1.基本画面热水在线远程监控系统jsal2系姚版本号:200吉警管理用电统计用水埼计Ilg做计东1题田东胸东2丽e东?啦*a三丽W2InIa3东由东速西s东的除田貂砌东海东e东5艇e东丽三7e故重2示哂叱：EMTMQillKtg:IEH*：Mtt财：m-m:818：MB*MBJW:MB破冰:gr：o.)0MSX：1S:)T-S:42Sag三*w*q:Mallfa*)mzM*2：13MPII三*)2.定制画面系铳版本号:2.0.0叁数设,告警管理能耗统计业务浙il商大学三金沙Jel号懂S)i!W86sJMglO?s金沙港11号模金沙港I泻楼三ttiI23S三钱江河24号楂WI25S钱江湾2
7、8号技S钱江意谓8淅江工商大学/线江湾25号楼加格招i冷水温度：12度一水位：198厘米太阳能补水7K三：20度水位：198厘米水位：60质米三i集热管温度：46度ZKiS:558水位：155厘米环境温度：13度3.水电统计图1)每天用电量期研历短ii(Wt用户懿电表管理月用电置 日用电二电表IW 水表管理ftfi.es2)每天用水量条例本：w（H5W15 历却S诅防管理用户管理水表管理月用才.宣 日用水*电去色理水表管理 施轧管理2012-10ii制条件SO福盈酒店.计量.木表波数12 3 4 5 6 7 8 9 IOIl 12 13 14 IS 16 17 18 19 2021 22 23 24 25 26 27 Z8 29 JO JlIllllllilillllllllilhillllillI7qf关闭3）每天能耗统计（度/吨）福盈酒店.计量.水表读数关闭WWW.EcnLccxn
