《镁水泥对于钢筋锈蚀综述.docx》由会员分享，可在线阅读，更多相关《镁水泥对于钢筋锈蚀综述.docx（2页珍藏版）》请在第壹文秘上搜索。

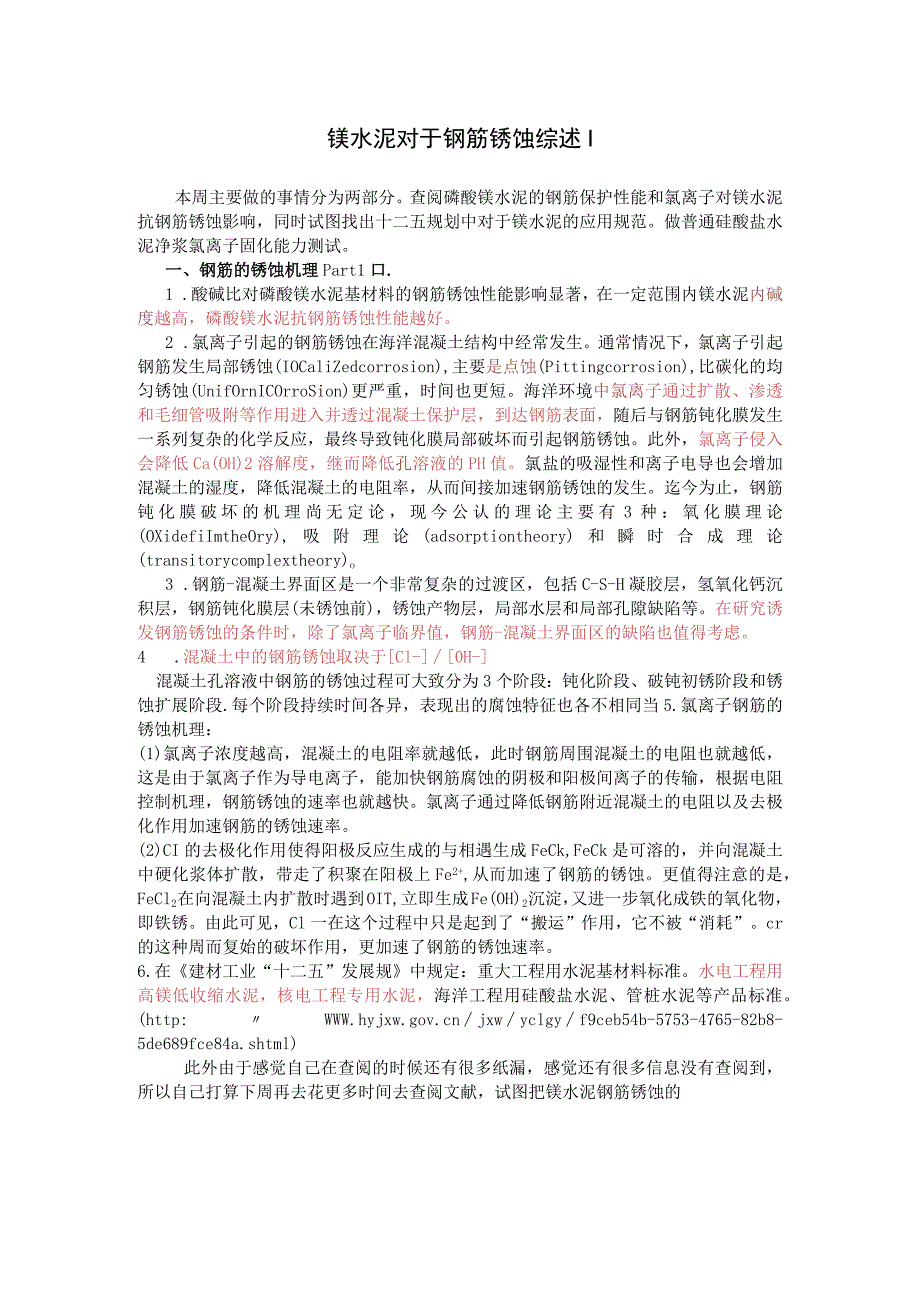

1、镁水泥对于钢筋锈蚀综述I本周主要做的事情分为两部分。查阅磷酸镁水泥的钢筋保护性能和氯离子对镁水泥抗钢筋锈蚀影响，同时试图找出十二五规划中对于镁水泥的应用规范。做普通硅酸盐水泥净浆氯离子固化能力测试。一、钢筋的锈蚀机理Part1口.1 .酸碱比对磷酸镁水泥基材料的钢筋锈蚀性能影响显著，在一定范围内镁水泥内碱度越高，磷酸镁水泥抗钢筋锈蚀性能越好。2 .氯离子引起的钢筋锈蚀在海洋混凝土结构中经常发生。通常情况下，氯离子引起钢筋发生局部锈蚀(IOCaliZedcorrosion),主要是点蚀(Pittingcorrosion),比碳化的均匀锈蚀(UnifOrnICOrroSion)更严重，时间也更短。
2、海洋环境中氯离子通过扩散、渗透和毛细管吸附等作用进入并透过混凝土保护层，到达钢筋表面，随后与钢筋钝化膜发生一系列复杂的化学反应，最终导致钝化膜局部破坏而引起钢筋锈蚀。此外，氯离子侵入会降低Ca(OH)2溶解度，继而降低孔溶液的PH值。氯盐的吸湿性和离子电导也会增加混凝土的湿度，降低混凝土的电阻率，从而间接加速钢筋锈蚀的发生。迄今为止，钢筋钝化膜破坏的机理尚无定论，现今公认的理论主要有3种：氧化膜理论(OXidefiImtheOry),吸附理论(adsorptiontheory)和瞬时合成理论(transitorycomplextheory)o3 .钢筋-混凝土界面区是一个非常复杂的过渡区，包括
3、C-S-H凝胶层，氢氧化钙沉积层，钢筋钝化膜层(未锈蚀前)，锈蚀产物层，局部水层和局部孔隙缺陷等。在研究诱发钢筋锈蚀的条件时，除了氯离子临界值，钢筋-混凝土界面区的缺陷也值得考虑。4 .混凝土中的钢筋锈蚀取决于Cl-0H-混凝土孔溶液中钢筋的锈蚀过程可大致分为3个阶段：钝化阶段、破钝初锈阶段和锈蚀扩展阶段.每个阶段持续时间各异，表现出的腐蚀特征也各不相同当5.氯离子钢筋的锈蚀机理：(1)氯离子浓度越高，混凝土的电阻率就越低，此时钢筋周围混凝土的电阻也就越低，这是由于氯离子作为导电离子，能加快钢筋腐蚀的阴极和阳极间离子的传输，根据电阻控制机理，钢筋锈蚀的速率也就越快。氯离子通过降低钢筋附近混凝土
4、的电阻以及去极化作用加速钢筋的锈蚀速率。(2)CI的去极化作用使得阳极反应生成的与相遇生成FeCk,FeCk是可溶的，并向混凝土中硬化浆体扩散，带走了积聚在阳极上Fe2+,从而加速了钢筋的锈蚀。更值得注意的是，FeCl2在向混凝土内扩散时遇到OIT,立即生成Fe(OH)2沉淀，又进一步氧化成铁的氧化物，即铁锈。由此可见，Cl一在这个过程中只是起到了“搬运”作用，它不被“消耗”。cr的这种周而复始的破坏作用，更加速了钢筋的锈蚀速率。6.在建材工业“十二五”发展规中规定：重大工程用水泥基材料标准。水电工程用高镁低收缩水泥，核电工程专用水泥，海洋工程用硅酸盐水泥、管桩水泥等产品标准。(http:WW
5、Wjxwyclgyf9ceb54b-5753-4765-82b8-5de689fce84a.shtml)此外由于感觉自己在查阅的时候还有很多纸漏，感觉还有很多信息没有查阅到，所以自己打算下周再去花更多时间去查阅文献，试图把镁水泥钢筋锈蚀的水灰比0. 350.20. 25水420320400普硅水泥120016001600氯化钠本周去了同利做了三组硅酸 盐水泥净浆对于氯离子固化能力 对比实验。具体配方如右图所示：通过 内参饱和氯化钠，来考查普硅水 泥的固化能力研究。本周五实验 亮成，拆模完毕。等待养护7天以 M进行力学强度测试，和对其氯机理查询清楚。所以文献查阅下周仍然要继续下去。二、普硅水泥内
6、参氯盐固化能力实验当初在考虑做何配比的时候(灰比一直拿捏不准，故而分别K了多种情况下,选择了0.350.2.25三种情况下的水灰比，他们勺粘稠度适中，力学性质应该是拆除完毕后的试块参考文献：工业和信息化部.新型建筑材料工业“十二五”发展规划J.新型建筑材料.2012,04(4):3-4.2施锦杰，孙伟.氯离子电迁移下饱和Ca(OH)2中钢筋的锈蚀行为J.东南大学学报：自然科学版.2011,40(6):1298-1303.3施惠生，郭晓潞，张贺.氯离子含量对混凝土中钢筋锈蚀的影响J.水泥技术.2009,05(05):21-25.4施锦杰，孙伟.混凝土中钢筋锈蚀研究现状与热点问题分析J.硅酸盐学报.2010,38(9):1753-1764.
