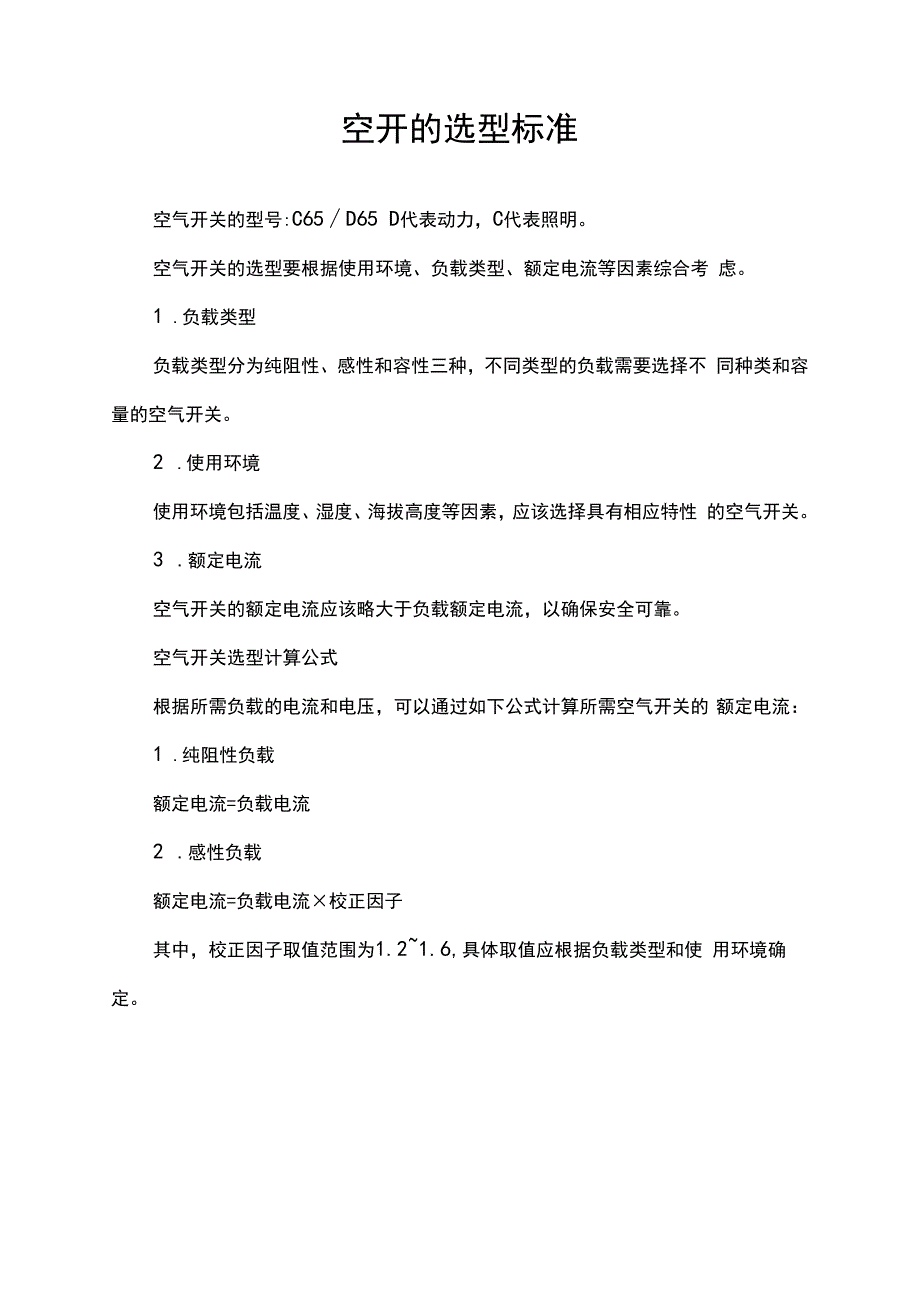

1、空开的选型标准空气开关的型号:C65D65 D代表动力,C代表照明。空气开关的选型要根据使用环境、负载类型、额定电流等因素综合考 虑。1 .负载类型负载类型分为纯阻性、感性和容性三种,不同类型的负载需要选择不 同种类和容量的空气开关。2 .使用环境使用环境包括温度、湿度、海拔高度等因素,应该选择具有相应特性 的空气开关。3 .额定电流空气开关的额定电流应该略大于负载额定电流,以确保安全可靠。空气开关选型计算公式根据所需负载的电流和电压,可以通过如下公式计算所需空气开关的 额定电流:1 .纯阻性负载额定电流=负载电流2 .感性负载额定电流=负载电流校正因子其中,校正因子取值范围为1.21.6,具

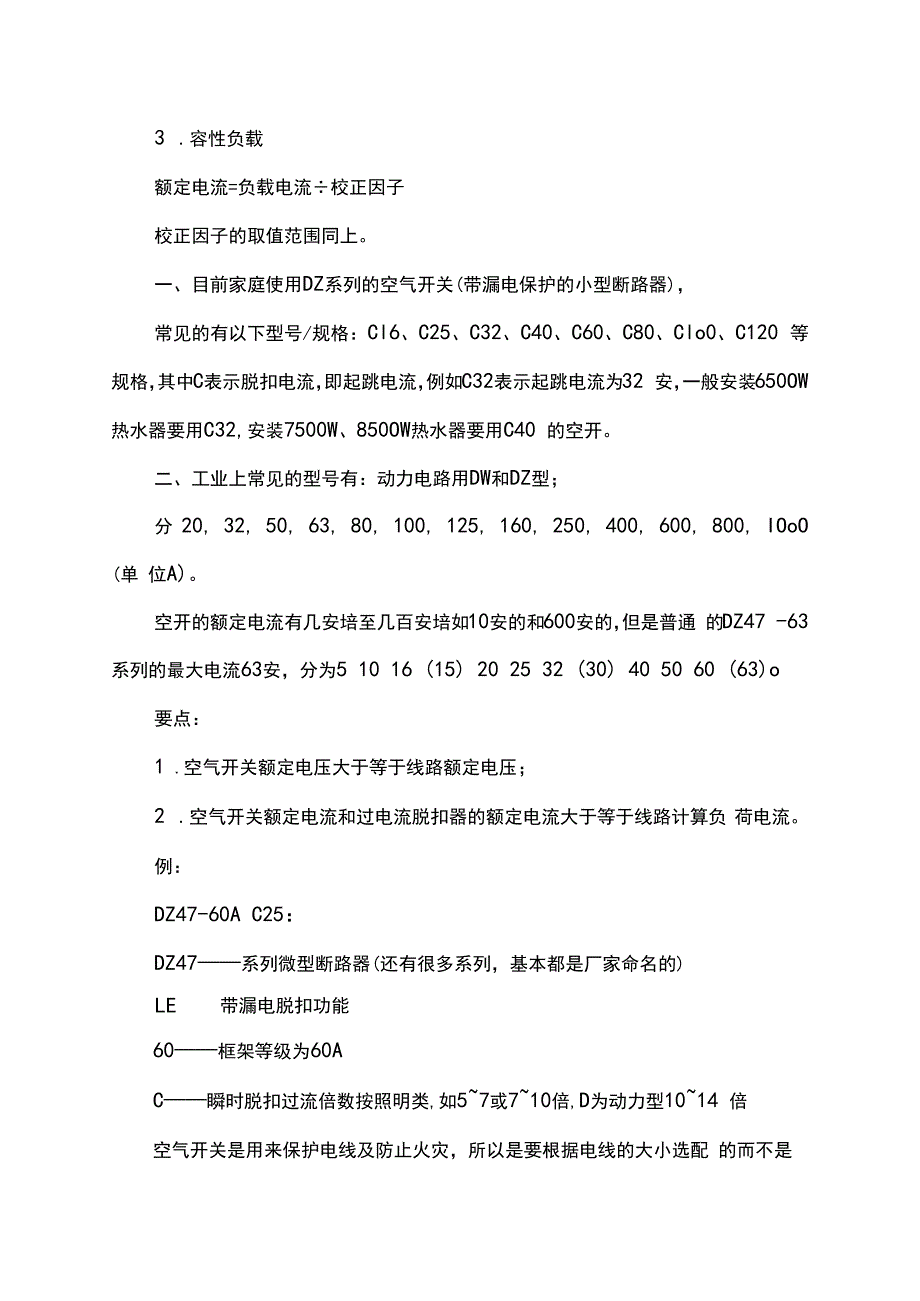

2、体取值应根据负载类型和使 用环境确定。3 .容性负载额定电流=负载电流校正因子校正因子的取值范围同上。一、目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器),常见的有以下型号/规格:Cl6、C25、C32、C40、C60、C80、Clo0、C120 等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32 安,一般安装650OW热水器要用C32,安装7500W、850OW热水器要用C40 的空开。二、工业上常见的型号有:动力电路用DW和DZ型;分 20, 32, 50, 63, 80, 100, 125, 160, 250, 400, 600, 800, IOoO (单 位A

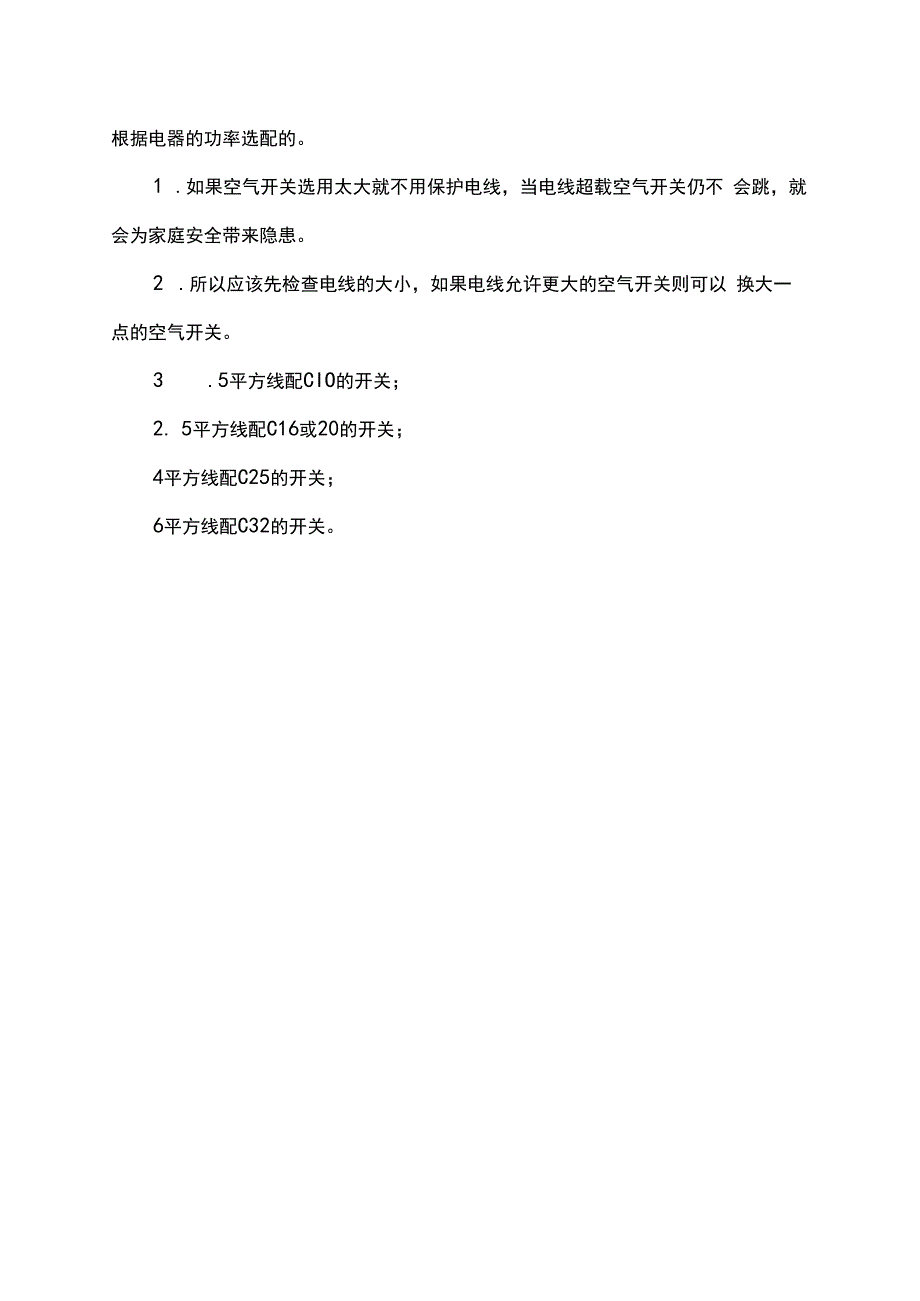

3、)。空开的额定电流有几安培至几百安培如10安的和600安的,但是普通 的DZ47 -63系列的最大电流63安,分为5 10 16 (15) 20 25 32 (30) 40 50 60 (63)o要点:1 .空气开关额定电压大于等于线路额定电压;2 .空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负 荷电流。例:DZ47-60A C25:DZ47系列微型断路器(还有很多系列,基本都是厂家命名的)LE带漏电脱扣功能60框架等级为60AC瞬时脱扣过流倍数按照明类,如57或710倍,D为动力型1014 倍空气开关是用来保护电线及防止火灾,所以是要根据电线的大小选配 的而不是根据电器的功率选配的。1 .如果空气开关选用太大就不用保护电线,当电线超载空气开关仍不 会跳,就会为家庭安全带来隐患。2 .所以应该先检查电线的大小,如果电线允许更大的空气开关则可以 换大一点的空气开关。3 .5平方线配CIO的开关;2. 5平方线配C16或20的开关;4平方线配C25的开关;6平方线配C32的开关。
