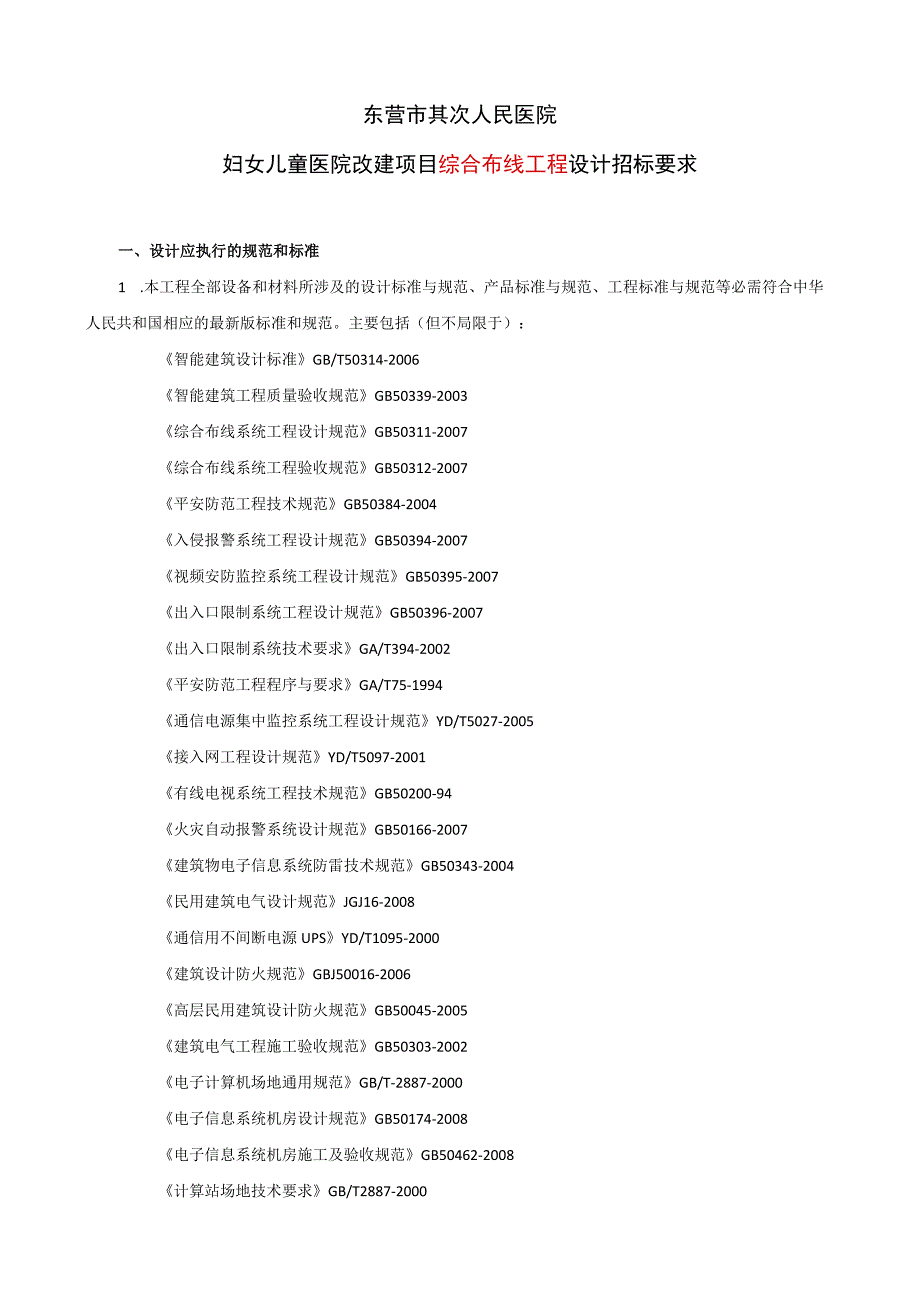

1、东营市其次人民医院妇女儿童医院改建项目综合布线工程设计招标要求一、设计应执行的规范和标准1 .本工程全部设备和材料所涉及的设计标准与规范、产品标准与规范、工程标准与规范等必需符合中华人民共和国相应的最新版标准和规范。主要包括（但不局限于）：智能建筑设计标准GB/T50314-2006智能建筑工程质量验收规范GB50339-2003综合布线系统工程设计规范GB50311-2007综合布线系统工程验收规范GB50312-2007平安防范工程技术规范GB50384-2004入侵报警系统工程设计规范GB50394-2007视频安防监控系统工程设计规范GB50395-2007出入口限制系统工程设计规范G
2、B50396-2007出入口限制系统技术要求GA/T394-2002平安防范工程程序与要求GA/T75-1994通信电源集中监控系统工程设计规范YD/T5027-2005接入网工程设计规范YD/T5097-2001有线电视系统工程技术规范GB50200-94火灾自动报警系统设计规范GB50166-2007建筑物电子信息系统防雷技术规范GB50343-2004民用建筑电气设计规范JGJ16-2008通信用不间断电源UPSYD/T1095-2000建筑设计防火规范GBJ50016-2006高层民用建筑设计防火规范GB50045-2005建筑电气工程施工验收规范GB50303-2002电子计算机场地

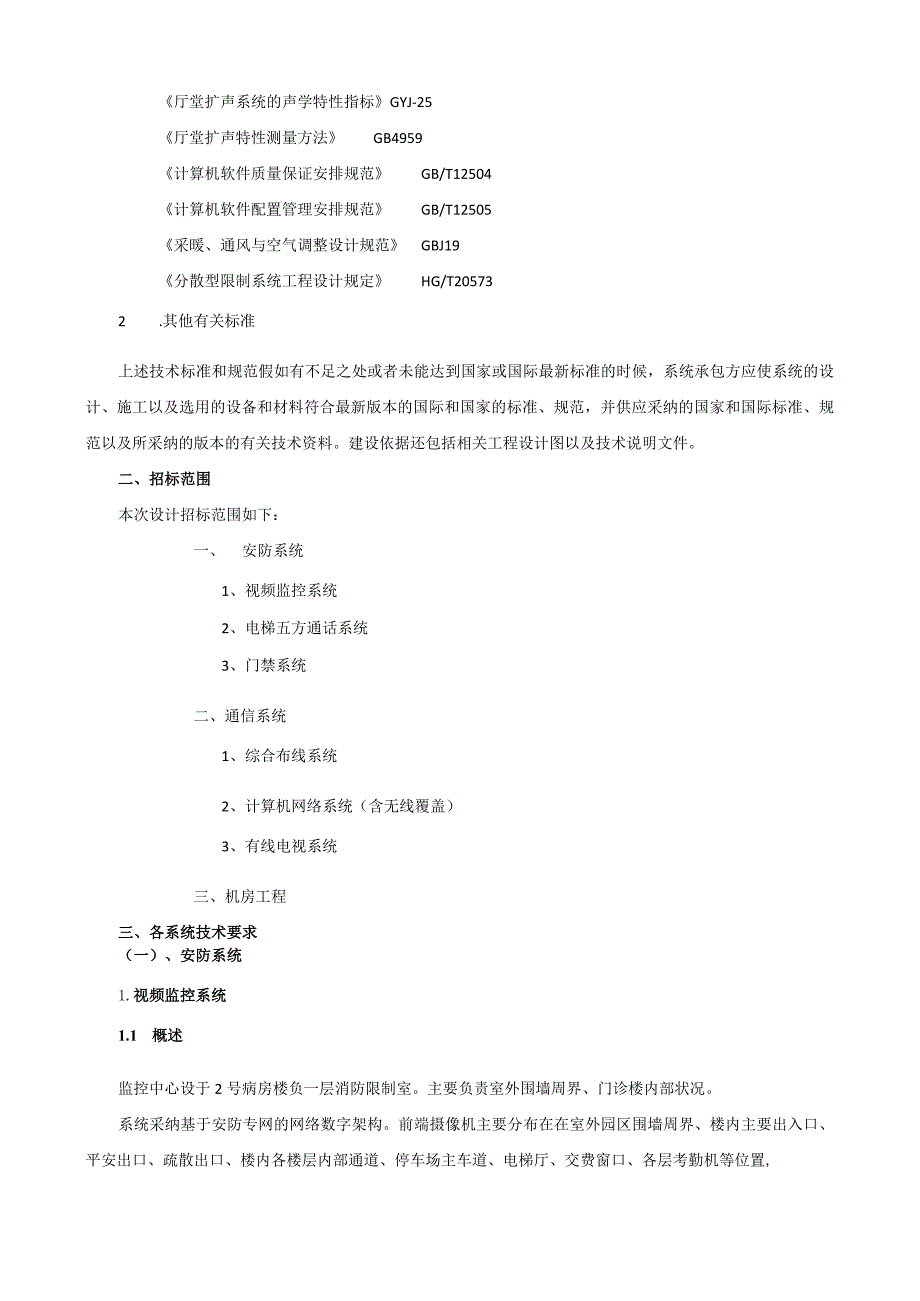

3、通用规范GB/T-2887-2000电子信息系统机房设计规范GB50174-2008电子信息系统机房施工及验收规范GB50462-2008计算站场地技术要求GB/T2887-2000厅堂扩声系统的声学特性指标GYJ-25厅堂扩声特性测量方法GB4959计算机软件质量保证安排规范GB/T12504计算机软件配置管理安排规范GB/T12505采暖、通风与空气调整设计规范GBJ19分散型限制系统工程设计规定HG/T205732 .其他有关标准上述技术标准和规范假如有不足之处或者未能达到国家或国际最新标准的时候，系统承包方应使系统的设计、施工以及选用的设备和材料符合最新版本的国际和国家的标准、规范，并
4、供应采纳的国家和国际标准、规范以及所采纳的版本的有关技术资料。建设依据还包括相关工程设计图以及技术说明文件。二、招标范围本次设计招标范围如下：一、安防系统1、视频监控系统2、电梯五方通话系统3、门禁系统二、通信系统1、综合布线系统2、计算机网络系统（含无线覆盖）3、有线电视系统三、机房工程三、各系统技术要求（一）、安防系统1.视频监控系统1.1 概述监控中心设于2号病房楼负一层消防限制室。主要负责室外围墙周界、门诊楼内部状况。系统采纳基于安防专网的网络数字架构。前端摄像机主要分布在在室外园区围墙周界、楼内主要出入口、平安出口、疏散出口、楼内各楼层内部通道、停车场主车道、电梯厅、交费窗口、各层考

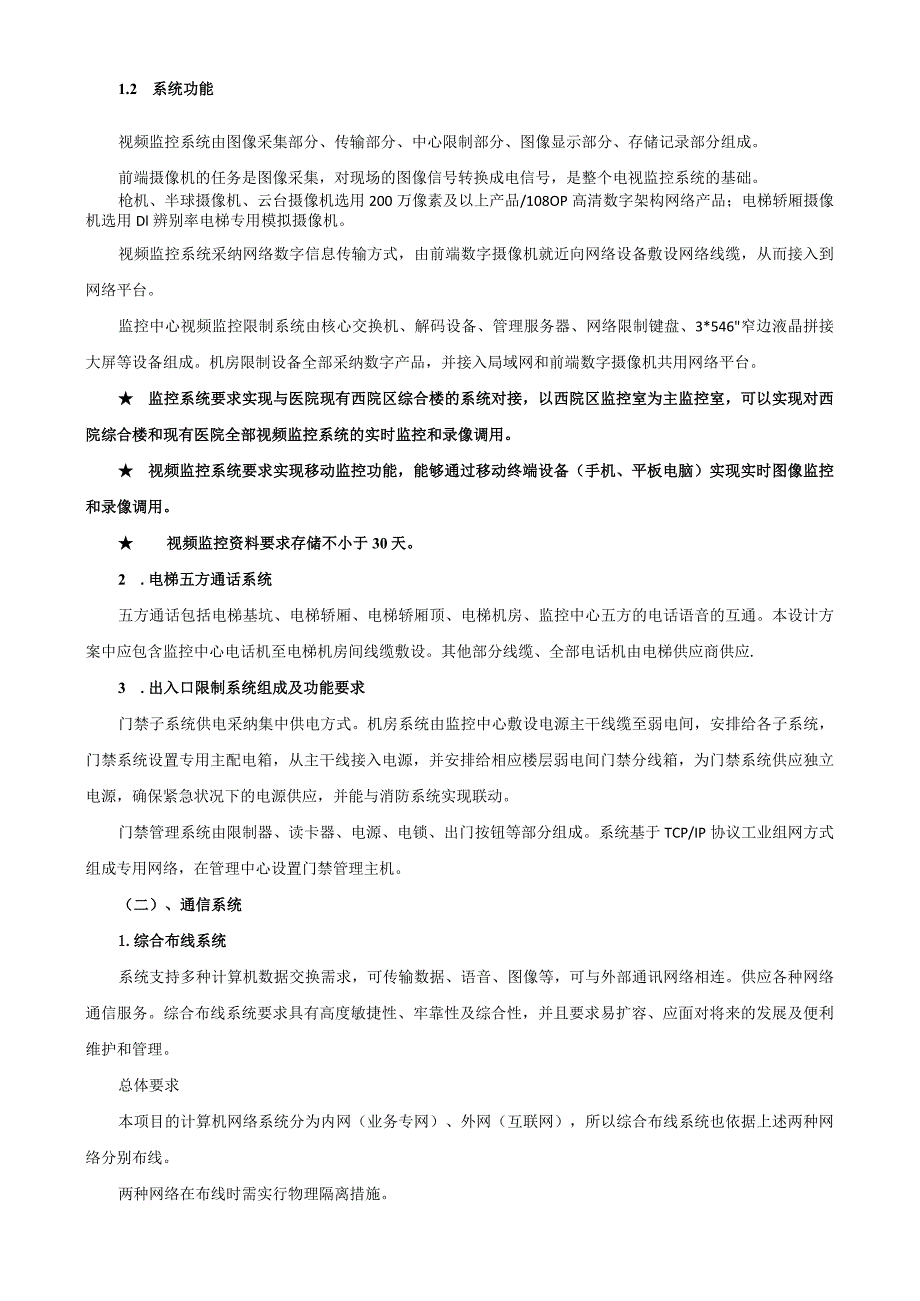

5、勤机等位置,1.2 系统功能视频监控系统由图像采集部分、传输部分、中心限制部分、图像显示部分、存储记录部分组成。前端摄像机的任务是图像采集，对现场的图像信号转换成电信号，是整个电视监控系统的基础。枪机、半球摄像机、云台摄像机选用200万像素及以上产品/108OP高清数字架构网络产品；电梯轿厢摄像机选用Dl辨别率电梯专用模拟摄像机。视频监控系统采纳网络数字信息传输方式，由前端数字摄像机就近向网络设备敷设网络线缆，从而接入到网络平台。监控中心视频监控限制系统由核心交换机、解码设备、管理服务器、网络限制键盘、3*546窄边液晶拼接大屏等设备组成。机房限制设备全部采纳数字产品，并接入局域网和前端数字摄
6、像机共用网络平台。 监控系统要求实现与医院现有西院区综合楼的系统对接，以西院区监控室为主监控室，可以实现对西院综合楼和现有医院全部视频监控系统的实时监控和录像调用。 视频监控系统要求实现移动监控功能，能够通过移动终端设备（手机、平板电脑）实现实时图像监控和录像调用。 视频监控资料要求存储不小于30天。2 .电梯五方通话系统五方通话包括电梯基坑、电梯轿厢、电梯轿厢顶、电梯机房、监控中心五方的电话语音的互通。本设计方案中应包含监控中心电话机至电梯机房间线缆敷设。其他部分线缆、全部电话机由电梯供应商供应.3 .出入口限制系统组成及功能要求门禁子系统供电采纳集中供电方式。机房系统由监控中心敷设电源主干
7、线缆至弱电间，安排给各子系统，门禁系统设置专用主配电箱，从主干线接入电源，并安排给相应楼层弱电间门禁分线箱，为门禁系统供应独立电源，确保紧急状况下的电源供应，并能与消防系统实现联动。门禁管理系统由限制器、读卡器、电源、电锁、出门按钮等部分组成。系统基于TCP/IP协议工业组网方式组成专用网络，在管理中心设置门禁管理主机。（二）、通信系统1.综合布线系统系统支持多种计算机数据交换需求，可传输数据、语音、图像等，可与外部通讯网络相连。供应各种网络通信服务。综合布线系统要求具有高度敏捷性、牢靠性及综合性，并且要求易扩容、应面对将来的发展及便利维护和管理。总体要求本项目的计算机网络系统分为内网（业务专
8、网）、外网（互联网），所以综合布线系统也依据上述两种网络分别布线。两种网络在布线时需实行物理隔离措施。综合布线系统主干线依据万兆布线标准进行设计，水平部分采纳六类双绞线布线，符合并超过ISO/IEC11801及TIA/EIA6类标准规范的全部要求，至少供应在250MHZ的带宽状况下，能够完备的运用千兆以太网，整套网络满意内部人员对大容量数据传输的须要。光纤采纳万兆布线标准设计，水平部分采纳8芯万兆光纤布线，满意专用设备数据传输和存储功能。综合布线系统产品应运用同一品牌的产品，包括各种线缆、配线架、模块和面板、跳线、连接器等，线缆和接插件及其组成的信道需通过国家相关部门的认证；为了提高安装质量，
9、六类线缆要求采纳线对隔离的十字骨架。要求综合布线系统配线架、跳线、模块等，其传输特性必需与线缆的传输特性相一样，或高于线缆的传输特性。设计要求1）布线系统的设计要求：本次综合布线系统考虑数据系统和语音系统的布线；全部布线产品均需全部采纳标准的六类综合布线产品；数据、语音水平部分布线均需采纳带十字骨架的六类双绞线；内网、外网布线必需满意物理隔离的要求；数据主干采纳8芯室内多模光纤，双链路冗余设计。各层依据实际状况设置配线管理间，各配线架须为机柜内安装机架式配线架,网络部分采纳电子配线架；全部数据、语音端口通过简洁操作可实现跳转运用；标签应具有永久的防脱落、防水、防高温性；全部线缆单独标签，线缆的
10、两端及中途可与人接触的地方须加上标签；全部配线架都运用标签予以标识，配线架上的模块和端口需单独标签；全部信息端口以标签加以标识，并清晰地表明其用途。光纤接续点的衰减损耗0.2dB;2）综合布线系统应满意以卜.布点要求：内网：依据智能化间管理功能须要可划分为4个区。门诊部点位要求 门诊大厅综合服务台：每工位1个信息点+2个语音点 办公室：每工位1个数据点+2个语音点； 分诊台：每工位3个数据点+1个语音点手术层点位要求： 医生办公室：每工位1个信息点+1个语音点。 护士办公室：每工位1个信息点+1个语音点。病房部点位要求: 全部病房：每床位1个信息点+1个语音点。 护士站：每工位4个信息点+2个
11、语音点 主任办公室：每工位1个信息点+1个语音点 医生办公室：每工位1个信息点+1个语音点行政办公区域点位要求 行政办公室：每工位2个信息点+2个语音点。 收费、挂号、抽血窗口：每个窗口1个信息点+1个语音点 药房：每工位1个信息点，房间1个语音点协助功能房依据布线标准设置点位（10平方米2个点）外网：医生办公室、主任办公室、示教室、会议室每个工位1个信息点；候诊区设无线网络AP.3）无线网络AP,实现东院区全覆,采纳一体化的解决方案，充分利用原有设备的状况下，拓展新设备。无线内网设计需求，无线网络架构必需采纳室内信号分布系统平台技术方式。即基于一个平台实现无线网络覆盖，且能够在今后医疗物联网
12、应用开展时可免用已建设的无线网络进行模块化扩展，不需推翻重建，削减重复投资，便利统一管理，扩展不同的物联网业务应用不受品牌、厂商的限制。无线网络接入限制系统，对无线终端设备进行平安接入认证；支持802.11i无线平安标准，支持WEBPortakMAC等多种认证方式；超宽频室内分布系统（无线网络基础部分），为保证信号质量，要求每个病房及医护办公室至少安装1个超宽频无线天线，走廊也要设计超宽频天线；无线网络基础部分支持400MHZ6GHz超宽频通讯协议和频段，可并发支持WIFI、ZigBee.RFID、802.15.4、WMTS等不同技术协议、不同频点的医疗级无线及物联网应用扩展。无线网络基础部分
13、可以一次建设，多次利用，避开重复建设，削减重更投资。无线网络性能2.4GHZ及5GHz无线信号须同时实现单一病区内零漫游、零切换。在没有第三方干扰源的状况下，不论是在2.4GHZ还是5GHz无线网络下，PDA在同一病区病房之间移动中测试Pingl（X）OO字节的包，丢包率为。（连续测试时间不少于5分钟）。2.4GHZ及5GHz无线信号在同一病区分别不得占用超过1个信道。可升级支持全网冗余备份、线性扩容或内、外网物理隔离，并非同一设备VLAN隔离或同一设备的两个网口分开运用，不能共用任何有源设备。全部有源设备必需集中安装在弱电井或中心机房内，以保证稳定的运行环境和网络设备物理平安，同时便利管理和
14、维护。4）数据机房设置在2号病房楼一层西侧设置信息机房一个，放置核心设备、UPS供电。建筑群布线：设备间、数据机房和备份机房双链路，采纳8芯万兆光纤。2.计算机网络系统2.1 概述计算机网络系统既需满意医院内部业务、办公通信、候诊区人员访问公网的须要，又要能适应信息社会的发展，同时，要考虑网络建设的经济性，好用性和网络技术的成熟性。最终为医院领导供应便利的管理方式，为客户供应便捷先进的通信服务。该计算机网络系统依据医院实际运用状况搭建，实现医院内部计算机共享资的要求，计算机网络系统建设由医院内部业务网、外网和视频监控专网组成，内部业务网、外网与视频监控专网物理隔离。1）医院业务网采纳树状星型的
15、拓扑结构进行设计、主干双光纤万兆链路、10/100/1000M到桌面点，整体系统采纳二级的网络架构，以实现数据的高速交换及转发；2）医院业务网主要供应内部医院管理信息统统、医院临床诊疗系统、试验室管理系统、手术麻醉管理系统、办公系统等的资源共享。且不同子系统之间实现逻辑分别，划分不同的VLANn在病房楼及门诊楼输液大厅供应无线接入。3）外网采纳树状星型的拓扑结构进行设计、单主干光纤千兆链路、10/100/1000M到桌面点，整体系统采纳二级的网络架构，以实现数据的高速交换及转发；4）外网主要供应医院工作人员平安访问INTERNET、日常办公及医院网站等。5）视频监控专网采纳树状星型的拓扑结构进行设计、主干单光纤千兆链路、10/100/1000M到桌面点，整体系统采纳两级的网络架构，以实现数据的高速交换及转发；2.2 网络建设基本要求2.2.1 内网网络内网是整个医院的核心网络，开展医院日常重要的医疗业务，对网络的牢靠性、稳定性要求特别高，本次设计的网络依据百万兆级交换平台、万兆骨干网络、千兆到桌面设计
