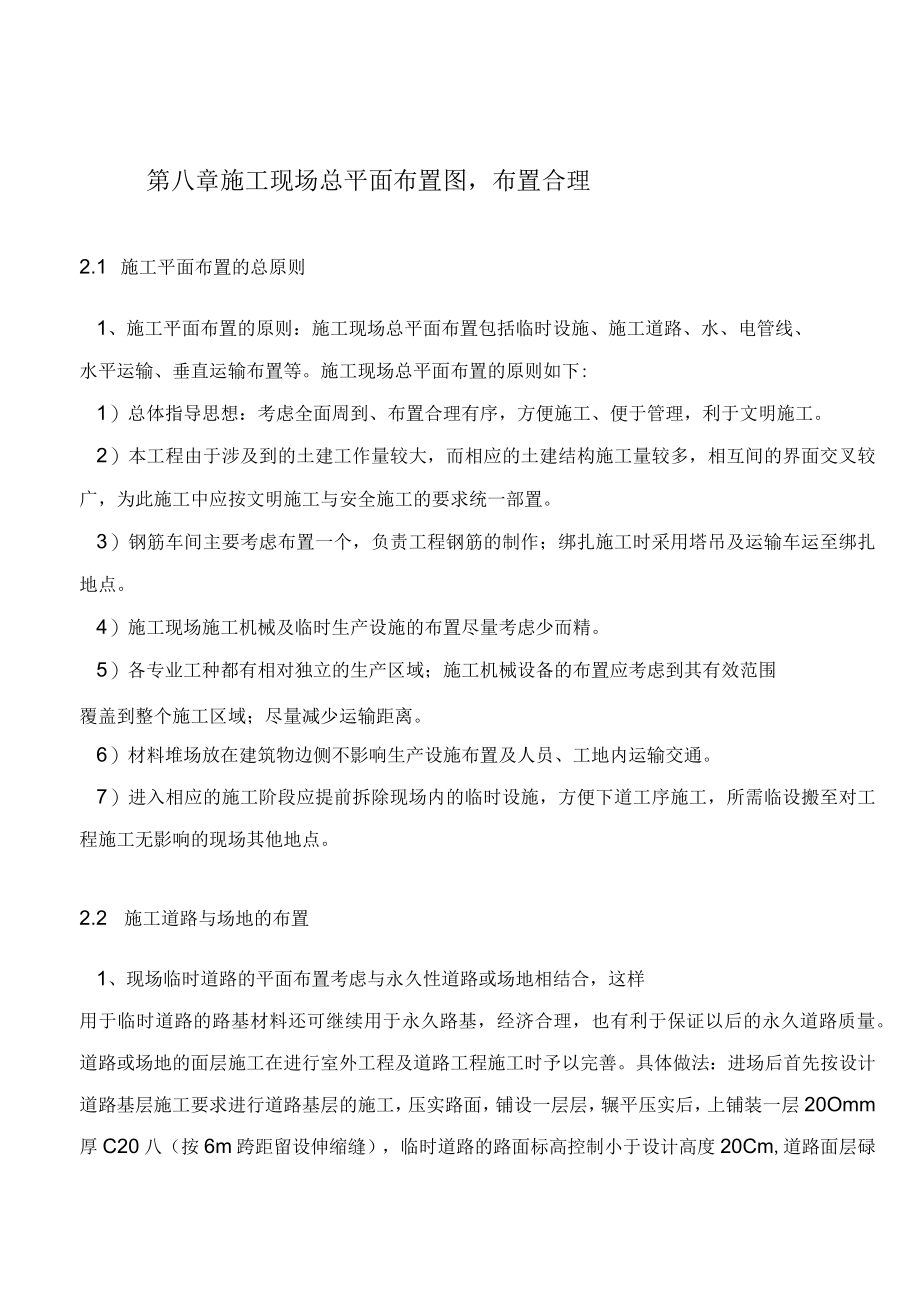

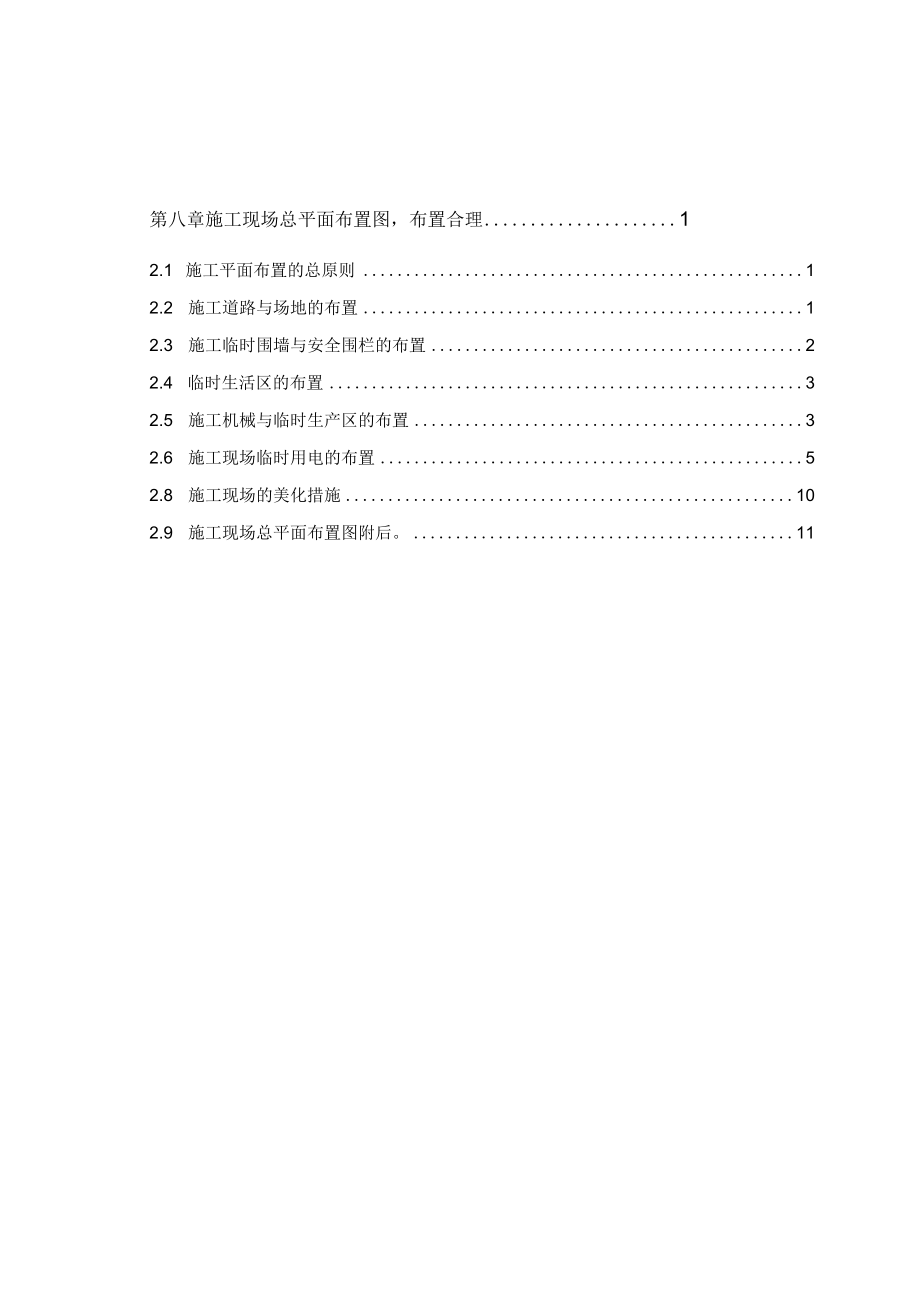

1、第八章施工现场总平面布置图，布置合理12.1 施工平面布置的总原则12.2 施工道路与场地的布置12.3 施工临时围墙与安全围栏的布置22.4 临时生活区的布置32.5 施工机械与临时生产区的布置32.6 施工现场临时用电的布置52.8 施工现场的美化措施102.9 施工现场总平面布置图附后。11第八章施工现场总平面布置图，布置合理2.1 施工平面布置的总原则1、施工平面布置的原则：施工现场总平面布置包括临时设施、施工道路、水、电管线、水平运输、垂直运输布置等。施工现场总平面布置的原则如下:1）总体指导思想：考虑全面周到、布置合理有序，方便施工、便于管理，利于文明施工。2）本工程由于涉及到的土
2、建工作量较大，而相应的土建结构施工量较多，相互间的界面交叉较广，为此施工中应按文明施工与安全施工的要求统一部置。3）钢筋车间主要考虑布置一个，负责工程钢筋的制作；绑扎施工时采用塔吊及运输车运至绑扎地点。4）施工现场施工机械及临时生产设施的布置尽量考虑少而精。5）各专业工种都有相对独立的生产区域；施工机械设备的布置应考虑到其有效范围覆盖到整个施工区域；尽量减少运输距离。6）材料堆场放在建筑物边侧不影响生产设施布置及人员、工地内运输交通。7）进入相应的施工阶段应提前拆除现场内的临时设施，方便下道工序施工，所需临设搬至对工程施工无影响的现场其他地点。2.2 施工道路与场地的布置1、现场临时道路的平面

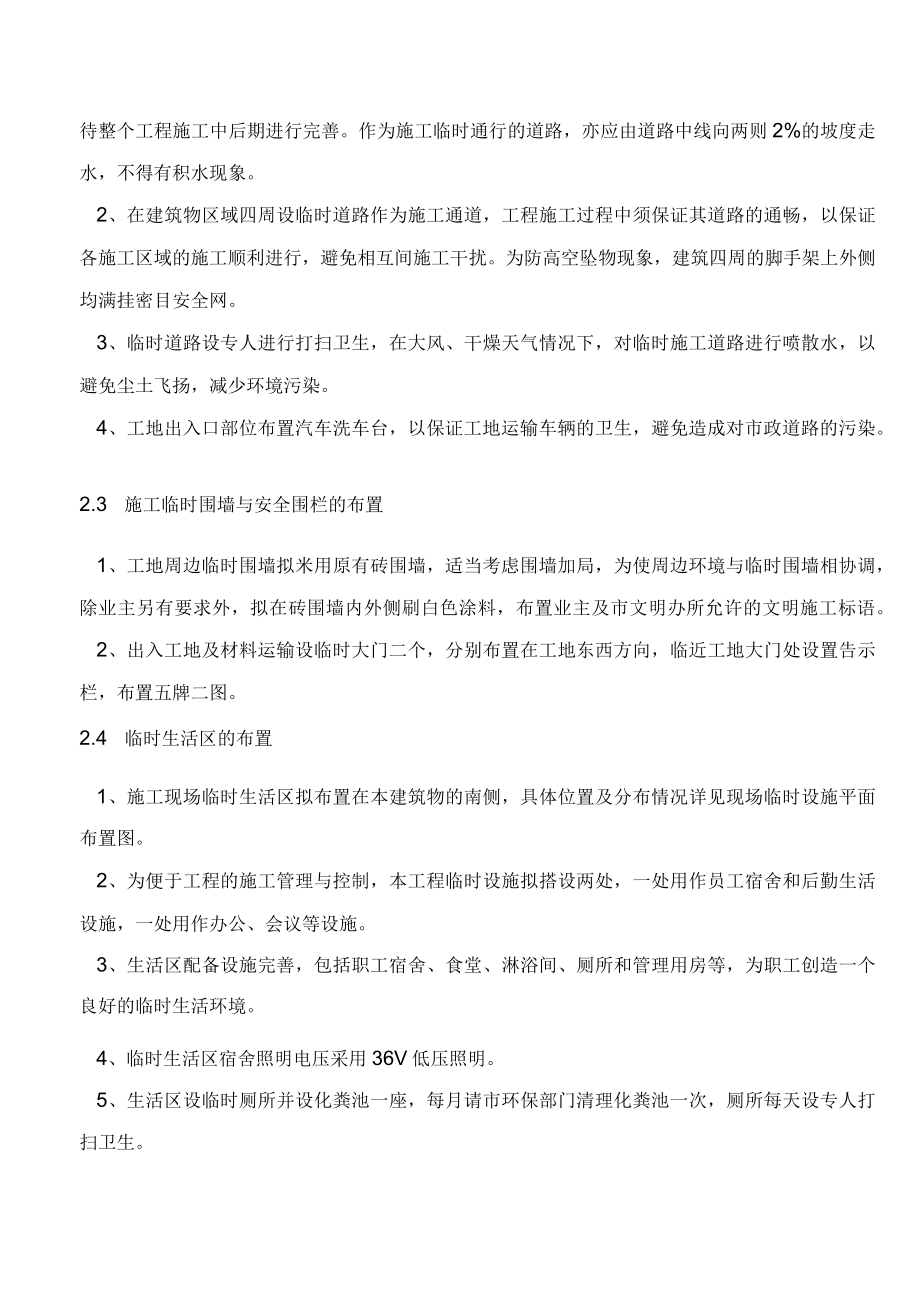

3、布置考虑与永久性道路或场地相结合，这样用于临时道路的路基材料还可继续用于永久路基，经济合理，也有利于保证以后的永久道路质量。道路或场地的面层施工在进行室外工程及道路工程施工时予以完善。具体做法：进场后首先按设计道路基层施工要求进行道路基层的施工，压实路面，铺设一层层，辗平压实后，上铺装一层20Omm厚C20八（按6m跨距留设伸缩缝），临时道路的路面标高控制小于设计高度20Cm,道路面层碌待整个工程施工中后期进行完善。作为施工临时通行的道路，亦应由道路中线向两则2%的坡度走水，不得有积水现象。2、在建筑物区域四周设临时道路作为施工通道，工程施工过程中须保证其道路的通畅，以保证各施工区域的施工顺利
4、进行，避免相互间施工干扰。为防高空坠物现象，建筑四周的脚手架上外侧均满挂密目安全网。3、临时道路设专人进行打扫卫生，在大风、干燥天气情况下，对临时施工道路进行喷散水，以避免尘土飞扬，减少环境污染。4、工地出入口部位布置汽车洗车台，以保证工地运输车辆的卫生，避免造成对市政道路的污染。2.3 施工临时围墙与安全围栏的布置1、工地周边临时围墙拟米用原有砖围墙，适当考虑围墙加局，为使周边环境与临时围墙相协调，除业主另有要求外，拟在砖围墙内外侧刷白色涂料，布置业主及市文明办所允许的文明施工标语。2、出入工地及材料运输设临时大门二个，分别布置在工地东西方向，临近工地大门处设置告示栏，布置五牌二图。2.4
5、临时生活区的布置1、施工现场临时生活区拟布置在本建筑物的南侧，具体位置及分布情况详见现场临时设施平面布置图。2、为便于工程的施工管理与控制，本工程临时设施拟搭设两处，一处用作员工宿舍和后勤生活设施，一处用作办公、会议等设施。3、生活区配备设施完善，包括职工宿舍、食堂、淋浴间、厕所和管理用房等，为职工创造一个良好的临时生活环境。4、临时生活区宿舍照明电压采用36V低压照明。5、生活区设临时厕所并设化粪池一座，每月请市环保部门清理化粪池一次，厕所每天设专人打扫卫生。6、生活区食堂附近设隔油池，确保污油不排入污水管道系统，污水定期清理，作深埋堆肥处理。7、生活区垃圾实行袋装化，设专用垃圾桶，每天设专
6、人清理生活垃圾。8、生活区临时设施布置示意图附后。2.5 施工机械与临时生产区的布置1、施工机械的布置1）本工程建设规模大、建筑体量大，施工机械的配备和布置应结合本工程特点及工期要求，最大程度地满足施工需要。2）本工程的施工将充分体现我公司的综合实力和完善配套能力，我公司施工机械配备不但数量可观而且性能精良，完全可满足本工程的施工需要。为确保本工程的施工顺利开展，公司将统一调配各种高性能、低消耗的机械设备直接进场投入使用。3）施工机械的布置：根据现场平面布置总图的要求统一规划合理布置到相应位置。垂直运输是整个工程施工中主要环节，本工程拟布置1台QTZ60塔吊，其回旋半径基本上可覆盖工程主体和主
7、要生产区和材料堆场。塔吊的安装时间放在进场后土方开挖完成后进行，塔吊基础的底标高与地下层基础底标相一致，在地下室基坑挖土后即可进行塔吊基础的施工。考虑到周围建筑物在塔吊的回转半径范围内，塔吊一次安装高度控制在30m以上，其最高度高出周围建筑的高度，塔吊运行具体实施按塔吊使用说明、塔吊标准规范及本公司的有关附着式塔吊基础及附着实施细则的有关规定执行。4）本工程采用商品碌，结构碌用量较大，一层一二层以下直接采用汽车泵泵送浇筑碌，三层以上采用固定泵泵送浇筑碌。碌泵机的布置应考虑碌运输车辆的进出和会车方便，本方案考虑泵机放在道路交通方便处，每台泵机的碌供应车辆按指定的运输路线进出，彼此不发生冲突。泵机
8、的布置还应考虑到泵管的铺设与固定。5）考虑零星构造柱碌搅拌和砌筑砂浆及零星抹灰砂浆的拌制，本工程拟布置一个集中零星碌及砂浆搅拌棚，小用量的砂浆或构造结构碌采用施工电梯或塔吊运输。6）钢筋加工制作基本上集中在一个钢筋加工车间，车间内设置2台钢筋对焊机、2台钢筋弯曲机和2台钢筋切断机。7）场内设置木工加工棚一个，内设锯板机和木工平刨机各四台。8）生产区设总配电间一座，按三线五相制、TN-S系统、三级配电二级保护、分路控制分级管理的原则布置供电线路。2、施工现场生产区的布置1、在布置临时生产区时，应同时考虑材料堆场的布置部位，原则上应满足就近布置、分类堆放的要求。2、临时生产区的布置将随着施工形象进
9、度的开展作相应的调整。装修所用的材料和部分安装材料可利用建筑物室内进行堆放。3、工地总配电房及临时生活、施工、办公等用房均考虑布置在现场临时设施搭设计划表:用途面积（平方米）位置需用时间职工宿舍3.6*6.3*80间=1814.0详见施工半向布置图544天门卫3*5*2间=30详见施工半向布置图544天办公室、会议室3.6*6.3*18间=408.2详见施工半向布置图544天配电问3*451间=13.5详见施工半向布置图544天磔养护室3*5*1问=15详见施工半向布置图480天机修问3*5*1问=15详见施工半向布置图520天木工房10*4*1问=80详见施工半向布置图500天洗浴问4*6*
10、1问=24详见施工半向布置图520天食堂5*6.2*4间=124详见施工半向布置图544天男女厕所6*8*1IhJ=48详见施工半向布置图544天钢筋加工棚6*15*2间=180详见施工半向布置图350天水泥库5*6*3间=90详见施工半向布置图520天搅拌机棚5*6*3间=90详见施工半向布置图480天砂浆6*10*3问=180详见施工半向布置图450天材料库6*10*1问=60详见施工半向布置图540天2.6 施工现场临时用电的布置1）临时供电布置：按分路控制、分级管理、三级配电、二级保护的原则，现场按TN-S三相五线制系统布置，临时供电由现场业主供电网接出，现场接驳点所有用电回路均采用橡
11、皮绝缘电缆，穿过现场临时道路或施工场地地下预埋保护钢管，埋地深度不小于30cm；楼层供电采用桥架和明配管。2)临时配电计算：(1)临时用电的设计计算及主要机械设备用电量。主要机械设备用电量统计表序号设备名称型号规格数量国别产地制造年份额定功率(KW生产能力用于施工部位备注1塔吊QTZ-601台张家港201235.560Tm主体结构自有2施工电梯SCD20002台南京20125.5良好主体结构自有3木工平刨MB5732台南京20102.5良好主体结构自有4钢筋切断机GJ7-402台江阴20103.5良好主体结构自有5电焊机BXI-3004台南京200912良好主体结构自有6闪光对焊机UN1-10
12、02台江阴201095良好主体结构自有7电动切割机T3GA4008台上海20122.0良好安装施工自有8电焊机BX120-16台南京20117.5良好安装施工自有9搅拌机JZC3502台南京20114.5良好二次结构自有10卷扬机5T2台南京20117.5良好主体结构自有11氯弧焊机AX-3002台南通20115.5良好安装施工自有12电焊机BX300-24台南通201110良好安装施工自有13木工园盘锯MJ1092台南京20123.5良好主体结构自有14蛙式扣会机BA-215A2台南京20101.1良好基础施工自有15磔振动棒ZX-5020台南京20112良好主体结构自有16平板振动机ZB1
