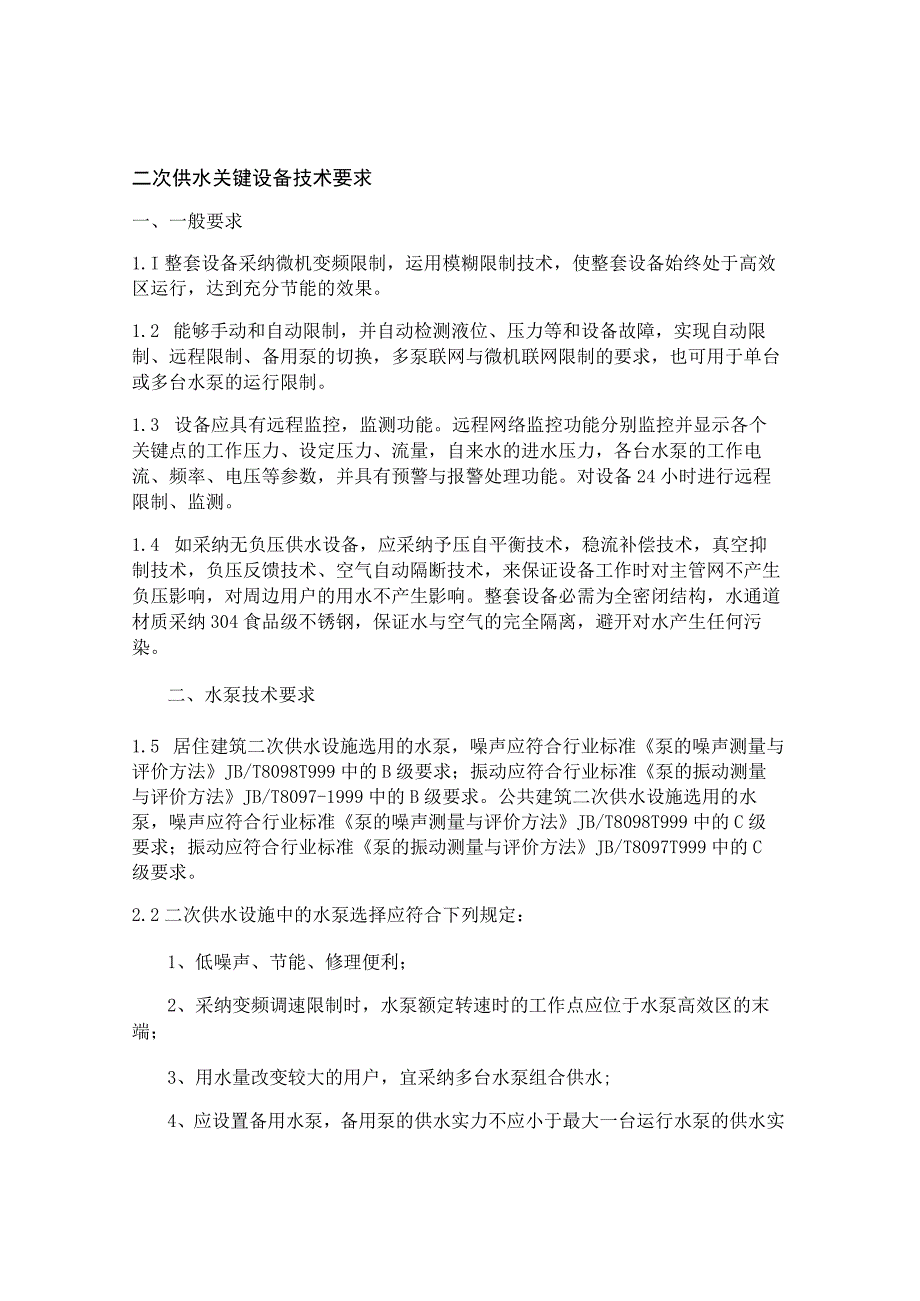

1、二次供水关键设备技术要求一、一般要求1.I整套设备采纳微机变频限制，运用模糊限制技术，使整套设备始终处于高效区运行，达到充分节能的效果。1.2 能够手动和自动限制，并自动检测液位、压力等和设备故障，实现自动限制、远程限制、备用泵的切换，多泵联网与微机联网限制的要求，也可用于单台或多台水泵的运行限制。1.3 设备应具有远程监控，监测功能。远程网络监控功能分别监控并显示各个关键点的工作压力、设定压力、流量，自来水的进水压力，各台水泵的工作电流、频率、电压等参数，并具有预警与报警处理功能。对设备24小时进行远程限制、监测。1.4 如采纳无负压供水设备，应采纳予压自平衡技术，稳流补偿技术，真空抑制技术
2、，负压反馈技术、空气自动隔断技术，来保证设备工作时对主管网不产生负压影响，对周边用户的用水不产生影响。整套设备必需为全密闭结构，水通道材质采纳304食品级不锈钢，保证水与空气的完全隔离，避开对水产生任何污染。二、水泵技术要求1.5 居住建筑二次供水设施选用的水泵，噪声应符合行业标准泵的噪声测量与评价方法JB/T8098T999中的B级要求；振动应符合行业标准泵的振动测量与评价方法JB/T8097-1999中的B级要求。公共建筑二次供水设施选用的水泵，噪声应符合行业标准泵的噪声测量与评价方法JB/T8098T999中的C级要求；振动应符合行业标准泵的振动测量与评价方法JB/T8097T999中的

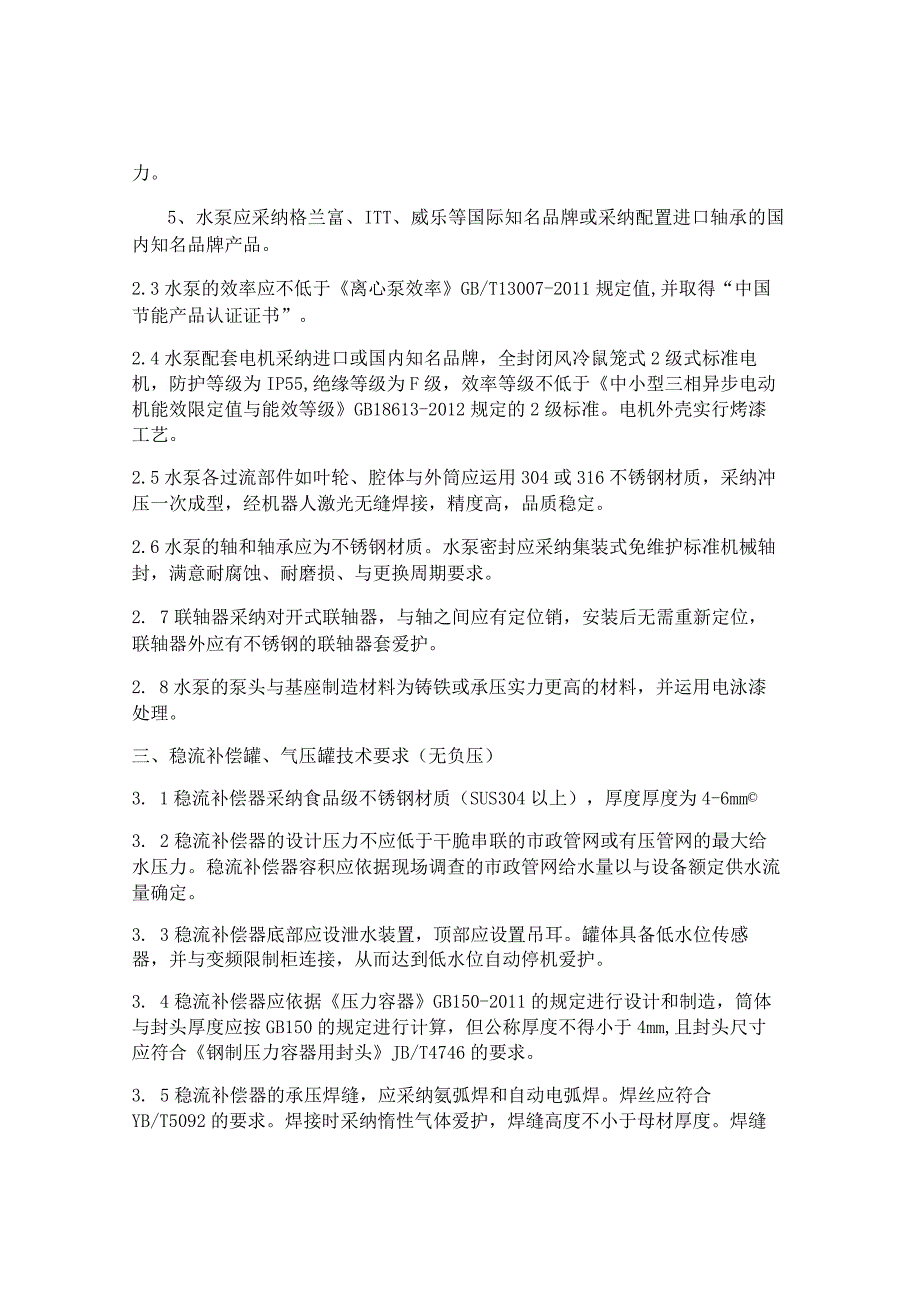

3、C级要求。2.2二次供水设施中的水泵选择应符合下列规定：1、低噪声、节能、修理便利；2、采纳变频调速限制时，水泵额定转速时的工作点应位于水泵高效区的末端；3、用水量改变较大的用户，宜采纳多台水泵组合供水;4、应设置备用水泵，备用泵的供水实力不应小于最大一台运行水泵的供水实力。5、水泵应采纳格兰富、ITT、威乐等国际知名品牌或采纳配置进口轴承的国内知名品牌产品。2.3水泵的效率应不低于离心泵效率GB/T13007-2011规定值,并取得“中国节能产品认证证书”。2.4水泵配套电机采纳进口或国内知名品牌，全封闭风冷鼠笼式2级式标准电机，防护等级为IP55,绝缘等级为F级，效率等级不低于中小型三相异
4、步电动机能效限定值与能效等级GB18613-2012规定的2级标准。电机外壳实行烤漆工艺。2.5水泵各过流部件如叶轮、腔体与外筒应运用304或316不锈钢材质，采纳冲压一次成型，经机器人激光无缝焊接，精度高，品质稳定。2.6水泵的轴和轴承应为不锈钢材质。水泵密封应采纳集装式免维护标准机械轴封，满意耐腐蚀、耐磨损、与更换周期要求。2. 7联轴器采纳对开式联轴器，与轴之间应有定位销，安装后无需重新定位，联轴器外应有不锈钢的联轴器套爱护。2. 8水泵的泵头与基座制造材料为铸铁或承压实力更高的材料，并运用电泳漆处理。三、稳流补偿罐、气压罐技术要求（无负压）3. 1稳流补偿器采纳食品级不锈钢材质（SUS
5、304以上），厚度厚度为4-6mm3. 2稳流补偿器的设计压力不应低于干脆串联的市政管网或有压管网的最大给水压力。稳流补偿器容积应依据现场调查的市政管网给水量以与设备额定供水流量确定。3. 3稳流补偿器底部应设泄水装置，顶部应设置吊耳。罐体具备低水位传感器，并与变频限制柜连接，从而达到低水位自动停机爱护。3. 4稳流补偿器应依据压力容器GB150-2011的规定进行设计和制造，筒体与封头厚度应按GB150的规定进行计算，但公称厚度不得小于4mm,且封头尺寸应符合钢制压力容器用封头JB/T4746的要求。3. 5稳流补偿器的承压焊缝，应采纳氨弧焊和自动电弧焊。焊丝应符合YB/T5092的要求。焊

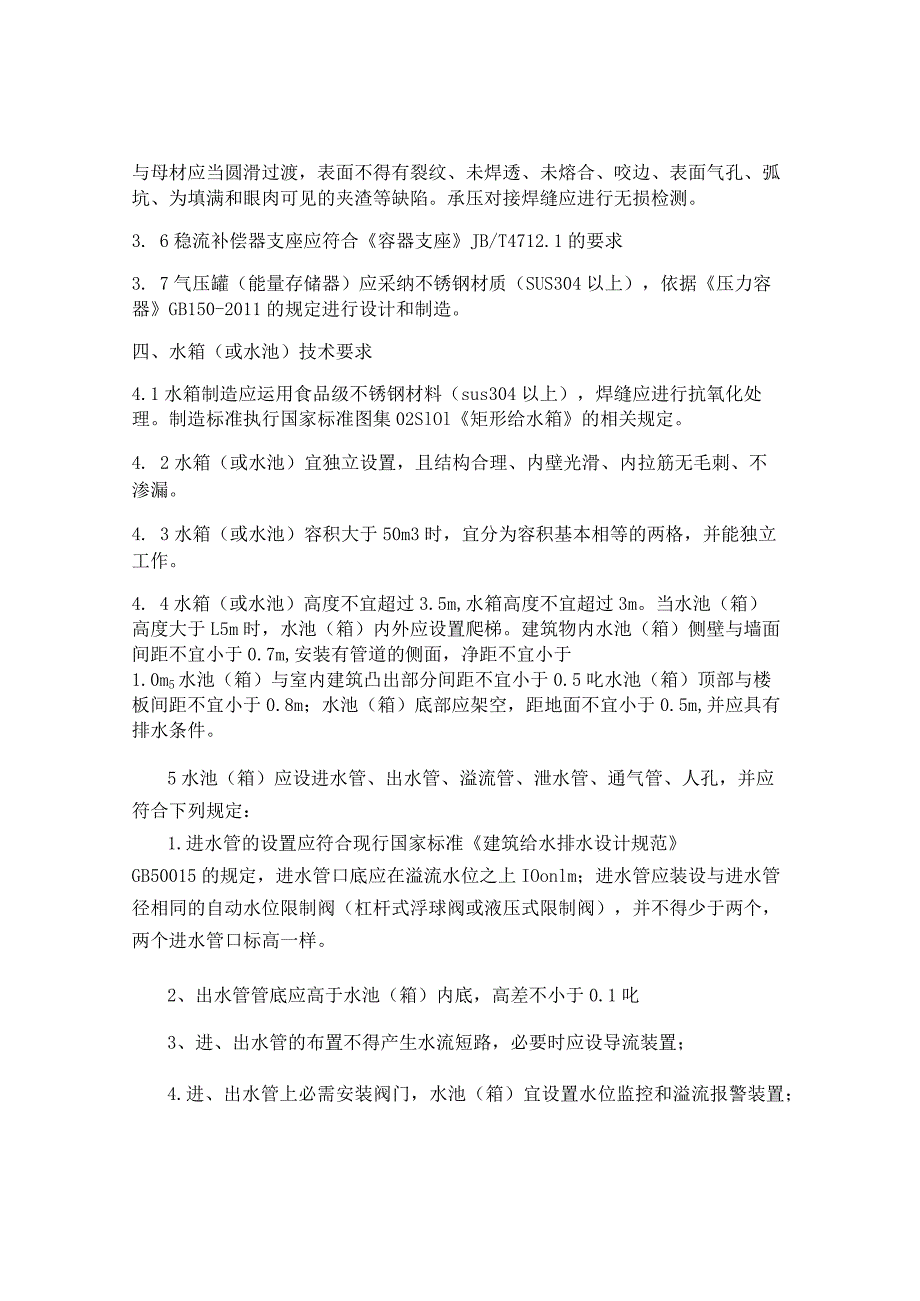

6、接时采纳惰性气体爱护，焊缝高度不小于母材厚度。焊缝与母材应当圆滑过渡，表面不得有裂纹、未焊透、未熔合、咬边、表面气孔、弧坑、为填满和眼肉可见的夹渣等缺陷。承压对接焊缝应进行无损检测。3. 6稳流补偿器支座应符合容器支座JB/T4712.1的要求3. 7气压罐（能量存储器）应采纳不锈钢材质（SUS304以上），依据压力容器GB150-2011的规定进行设计和制造。四、水箱（或水池）技术要求4.1水箱制造应运用食品级不锈钢材料（sus304以上），焊缝应进行抗氧化处理。制造标准执行国家标准图集02SlOl矩形给水箱的相关规定。4. 2水箱（或水池）宜独立设置，且结构合理、内壁光滑、内拉筋无毛刺、不
7、渗漏。4. 3水箱（或水池）容积大于50m3时，宜分为容积基本相等的两格，并能独立工作。4. 4水箱（或水池）高度不宜超过3.5m,水箱高度不宜超过3m。当水池（箱）高度大于L5m时，水池（箱）内外应设置爬梯。建筑物内水池（箱）侧壁与墙面间距不宜小于0.7m,安装有管道的侧面，净距不宜小于1.0m5水池（箱）与室内建筑凸出部分间距不宜小于0.5叱水池（箱）顶部与楼板间距不宜小于0.8m；水池（箱）底部应架空，距地面不宜小于0.5m,并应具有排水条件。5水池（箱）应设进水管、出水管、溢流管、泄水管、通气管、人孔，并应符合下列规定：1.进水管的设置应符合现行国家标准建筑给水排水设计规范GB5001
8、5的规定，进水管口底应在溢流水位之上IOonlm；进水管应装设与进水管径相同的自动水位限制阀（杠杆式浮球阀或液压式限制阀），并不得少于两个，两个进水管口标高一样。2、出水管管底应高于水池（箱）内底，高差不小于0.1叱3、进、出水管的布置不得产生水流短路，必要时应设导流装置；4.进、出水管上必需安装阀门，水池（箱）宜设置水位监控和溢流报警装置；5、溢流管管径应大于进水管管径，宜采纳水平喇叭口集水，溢流管出口末端应设置耐腐蚀材料防护网，与排水系统不得干脆连接并应有不小于O.2m的空气间隙；6、泄水管应设在水池（箱）底部，管径不应小于DN50。水池（箱）底部宜有坡度，并坡向泄水管或集水坑。泄水管与排
9、水系统不得干脆连接并应有不小于0.2m的空气间隙；7、通气管管径不应小于DN25,通气管口应实行防护措施；8、水池（箱）人孔必需加盖、带锁、封闭严密，人孔高出水池（箱）外顶不应小于0.Im0圆型人孔直径不应小于0.7m,方型人孔每边长不应小于0.6mo五、限制柜技术要求4. 1限制柜应符合现行国家标准电气限制设备GB/T3797-2005的规定；安装高度应符合设计要求，安装坚固牢靠，内外涂层完好、清洁、整齐；限制柜上部应设有吊装孔，下部应具有与基础固定的安装孔；面板上应设有视察设定压力、实际压力、电流、电压、频率的显示窗口，并有故障报警的声光显示；面板上应设有水泵启、闭状态显示、功能指示标记；
10、内部配件装协作理、结构紧凑、修理便利。其防护等级应符合GB4208的要求，且不应低于IP30o5.2 限制柜内一次设备安装牢靠坚固，操作和联动符合设计和运行要求；全部二次接线回路接线精确、连接牢靠、标记齐全清楚、绝缘符合相关规范要求。对封闭式配电柜（箱）与电缆通道（包括过墙孔洞）封堵良好。5.3 接地、防雷系统符合设计要求，电气设备外壳牢靠接地，接地装置宜共用统一接地极，接地电阻不应大于IQ。5.4电缆规格符合设计要求，排列整齐、外表无损伤，标记牌装设齐全、正确、清楚；电缆固定和相关距离与电力电缆爱护套管公称直径等符合要求；电缆终端头、中间接头接线坚固；电缆终端头、中间接头相色正确。5.5采纳
11、PlD电子数字集成技术，结合水泵本身的特点和液位、压力等测控技术，对水泵运行进行一系列监控功能单元的组合。5.6限制柜对水泵进行手动和自动限制，并自动检测液位、压力等和设备故障，实现自动限制、远程限制、备用泵的切换，多泵联网与微机联网限制的要求，也可用于单台或多台水泵的运行限制。5.7限制柜具有过压欠压缺相短路过流等故障报警与瞬间停电后自动复位功能爱护功能，同时也具备有自行诊断和自动消退自动复位功能，设备在运行过程中出现超压和过载时自行停止并报警，超压消退后自动复原。5.8限制系统采纳中文人机界面，无需程序。限制器与输入、输出模块，并选用进口国际知名品牌产品（西门子、施耐德、ABB）o5.9限
12、制柜内变频器、软启动器与PLC限制器等主要设备应采纳ABB、西门子、ABB、施奈德等国际知名品牌产品；主开关、空气断路器、热继电器、中间继电器、限制回路断路器等全部元器应运用国际知名品牌或国内知名品牌产品。六、远程监控系统技术要求6.1远程监控系统宜采纳光纤实时采集二次供水系统信号，包括电机、水泵、阀门、配电系统、水池、门禁系统（机柜、安防）等多项运行数据信息和泵房视频信息，后台监控终端实时监控全部二次供水系统的运行状况，依据设定参数实时报警系统异样状况，监控终端能将限制吩咐和各种修改指令发送至各采集终端，实时限制各二次供水泵房的运行。6.2实时远程监控数据应包括：泵房的安防视频信号、供电信号
13、（电量信号、电压信号）、每组水泵电机运行电流，水泵机组进出口设定压力、实际压力，储水池（箱）设定液位、实际液位，手动/自动状态，水泵启停状态，水泵启停时间，变频器频率，总进水流量，机柜门和安防开关，各种故障状态。有排水限制系统的二次供水设备，在必要的状况下，还应供应积水水位信号和排污系统运行信号。6.3下列参数出现异样时设备爱护应能自动报警：水压超压或欠压，水池（箱）液位超高或过低，变频器故障。6.4远程监控系统的核心器件采纳通用PLC或限制器，具备模拟量输入、输出模块，数字量输入、输出模块。预留模拟量接口15%,且不少于2路。预留数字量接口20%,且不少于2路。6.5系统具备现场数据存储功能
14、，存储时间不少于7X24小时。6.6模拟量信号为工业标准信号：420mAo6.7为防电磁干扰，信号输入输出端应安装光电隔离系统。6. 8系统必需配备RS485串口通讯模块、以太网通讯模块。6.9数据远传采纳光纤、电话线、GPRS、GSM、3G等通信方式，通讯协议采纳MODBUSo6.10具有人机对话功能的自动限制装置，对话界面显示语言应为中文，显示清楚，便于操作。6.11设备参数设置，必需有密码爱护。6.12设备厂商必需供应完整的设备资料（含：设备图纸、通讯协议、设备参数、运用说明等）。七、管路与附件技术要求7.1设备管道系统（管道与法兰）材质应采纳食品级不锈钢（304以上），管壁厚度不应小于
15、3mm。设备与管道布置应做到结构合理、检修便利。7. 2管道与设备、阀门的连接应采纳法兰连接，各连接法兰与法兰盖不应低于管道的设计压力；管路系统最低处应设有排水设施；无负压供水设备进出水管之间设旁通管，并应在旁通管上装设阀门和止回阀。7. 3每台水泵配置的进水管和出水管的管径应分别比水泵进水口和出水口至少大一级，且水泵的进水管与水泵进水口之间应采纳偏心变径连接，水泵的出水管与水泵出水口之间应采纳同心变径连接。7. 4设备选配的各类阀门应符合有关标准。阀门公称压力不应低于管道的设计压力，且各阀门动作应敏捷牢靠。蝶阀应符合GB/T12238的要求。对夹式止回阀应符合JB/T8937的要求。可曲挠橡
16、胶接头应符合CJ/T208的要求。其他类型的阀门应符合相应标准的要求。7. 4设备进水口前应设置过滤器。滤网的网孔尺寸应按运用要求确定，一般为O.5mm2mm,且过滤网的过滤总面积不应小于进水口截面积的L5倍。7. 5无负压供水设备进水管路应设置倒流防止器时，安装在稳流补偿器进水口和过滤器之间。倒流防止器应符合CJ/T160的要求。7. 6无负压供水设备进水口应设有负压表。稳流补偿器与设备出水口应设压力传感器。设备还应设管网超压爱护装置。设备配套负压表和压力传感器的精度应达到L5级以上。进水侧负压表和压力传感器量程应为最高进水压力的（1.52倍。出水侧压力传感器量程应为设备出水压力的（L52倍。
