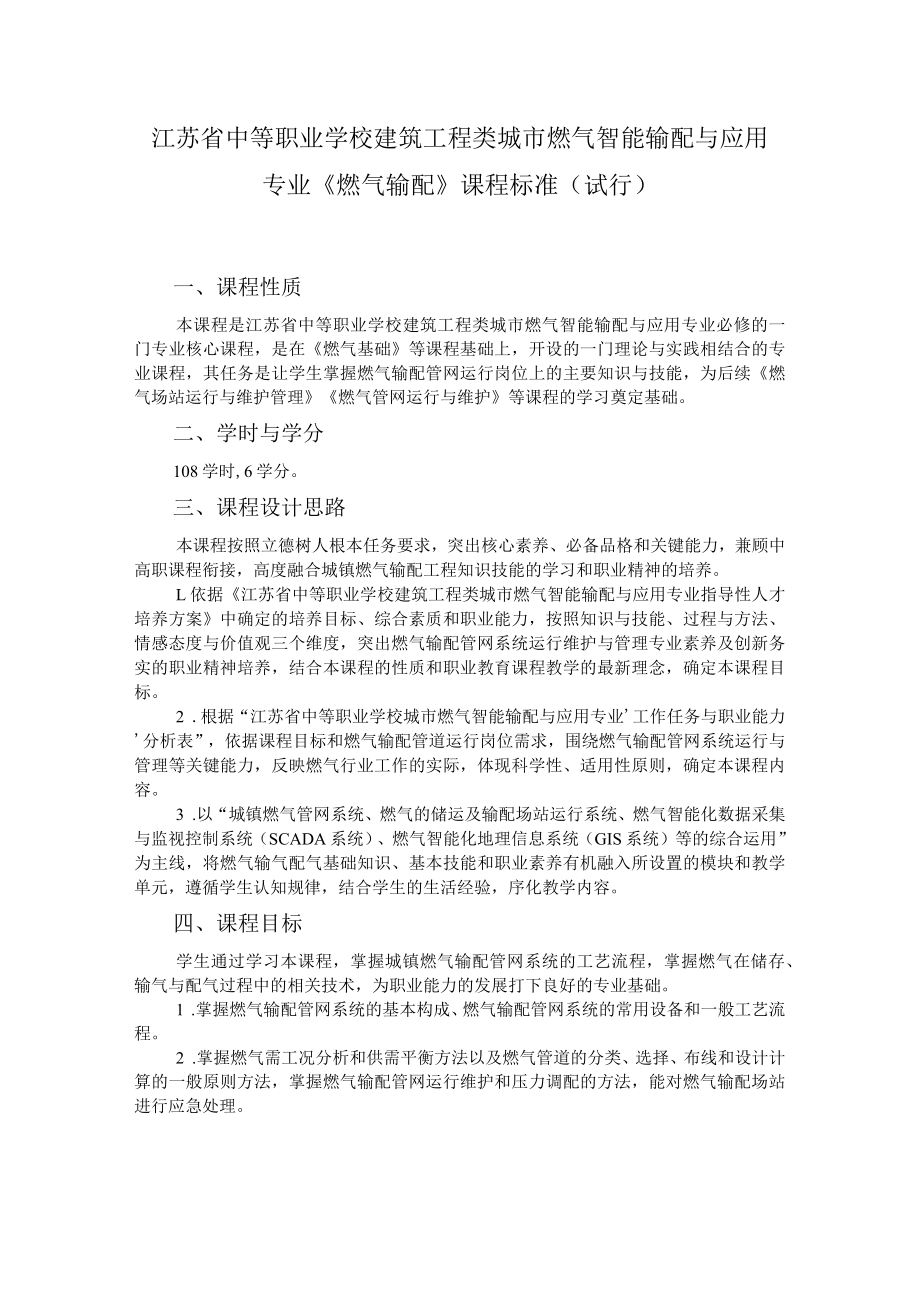

1、江苏省中等职业学校建筑工程类城市燃气智能输配与应用专业燃气输配课程标准（试行）一、课程性质本课程是江苏省中等职业学校建筑工程类城市燃气智能输配与应用专业必修的一门专业核心课程，是在燃气基础等课程基础上，开设的一门理论与实践相结合的专业课程，其任务是让学生掌握燃气输配管网运行岗位上的主要知识与技能，为后续燃气场站运行与维护管理燃气管网运行与维护等课程的学习奠定基础。二、学时与学分108学时,6学分。三、课程设计思路本课程按照立德树人根本任务要求，突出核心素养、必备品格和关键能力，兼顾中高职课程衔接，高度融合城镇燃气输配工程知识技能的学习和职业精神的培养。L依据江苏省中等职业学校建筑工程类城市燃气
2、智能输配与应用专业指导性人才培养方案中确定的培养目标、综合素质和职业能力，按照知识与技能、过程与方法、情感态度与价值观三个维度，突出燃气输配管网系统运行维护与管理专业素养及创新务实的职业精神培养，结合本课程的性质和职业教育课程教学的最新理念，确定本课程目标。2 .根据“江苏省中等职业学校城市燃气智能输配与应用专业工作任务与职业能力分析表”，依据课程目标和燃气输配管道运行岗位需求，围绕燃气输配管网系统运行与管理等关键能力，反映燃气行业工作的实际，体现科学性、适用性原则，确定本课程内容。3 .以“城镇燃气管网系统、燃气的储运及输配场站运行系统、燃气智能化数据采集与监视控制系统（SCADA系统）、燃
3、气智能化地理信息系统（GIS系统）等的综合运用”为主线，将燃气输气配气基础知识、基本技能和职业素养有机融入所设置的模块和教学单元，遵循学生认知规律，结合学生的生活经验，序化教学内容。四、课程目标学生通过学习本课程，掌握城镇燃气输配管网系统的工艺流程，掌握燃气在储存、输气与配气过程中的相关技术，为职业能力的发展打下良好的专业基础。1 .掌握燃气输配管网系统的基本构成、燃气输配管网系统的常用设备和一般工艺流程。2 .掌握燃气需工况分析和供需平衡方法以及燃气管道的分类、选择、布线和设计计算的一般原则方法，掌握燃气输配管网运行维护和压力调配的方法，能对燃气输配场站进行应急处理。3 .具有运用智能化数据
4、采集与监视控制系统（SCADA系统）、智能化地理信息系统（GIS系统）的能力。4 .具备热爱科学、实事求是的学风，形成稳定的专业思想和创新意识，有安全、环保、生态观念，有踏实进取、崇尚科学意识。5 .具有较好的表达交流、沟通协作能力和吃苦耐劳、爱岗敬业的工作作风。五、课程内容与要求模块教学单元内容及要求考时城镇燃气需用量及供需平衡城镇燃气需用量L了解燃气基本性质，能计算燃气爆炸极限；2 .了解用户类型及供气原则，能说出不同类型的用户相对应的供气原则；3 .掌握不同类型用户用气量的计算方法，会计算居民生活年用气量和工业企业年用气量8燃气需用工况1. 了解并能描述城镇各类用户的用气特点、分类；2.
5、 熟悉城镇燃气需用工况与总用气量的关系，能描述影响各类用户的用气不均匀性的因素；3. 3月不均匀系数、日不均匀系数和小时不均匀系数的概念，能计算月不均匀系数、日不均匀系数和小时不均匀系数燃气输配系统的小时计算流量1 .了解燃气输配系统管径及设备在确定因素，会根据燃气计算月的小时最大流量进行计算；2 .熟知燃气小时计算流量的方法，能正确运用公式计算；3 .熟知室内和庭院燃气管道的流量的计算方法，会利用图表及公式进行计算燃气输配系统的供需平衡L了解燃气工况的不均匀性，掌握调节供需平衡的方法；2 .熟悉解决季节性供需平衡的方法，能列举出地下储气、液态储存等储气方案；3 .掌握日供需平衡的方法，能列举

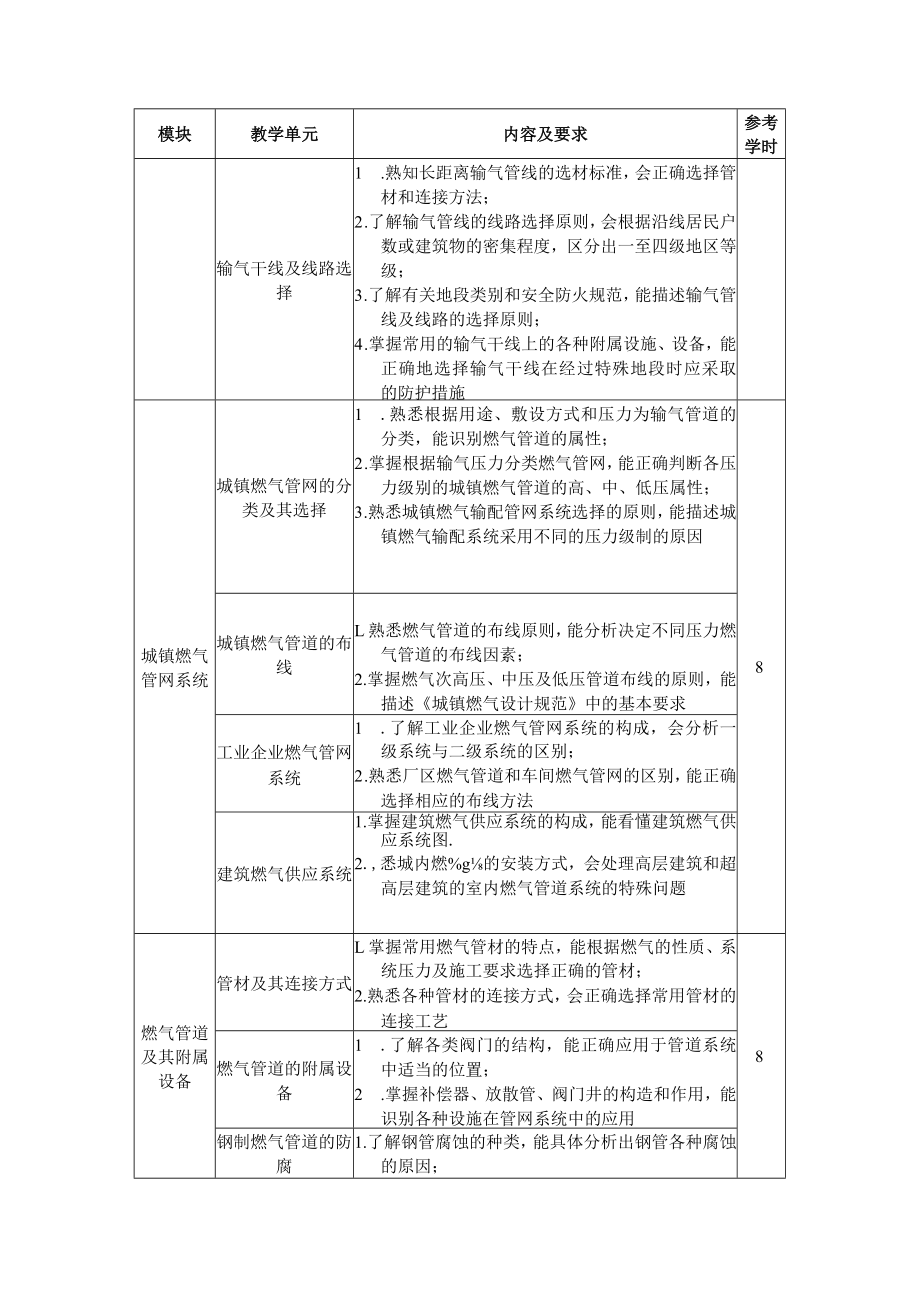

6、两种储气方式；4 .能看懂容积计算表，会根据供气量、供气形式等条件，确定所需储气罐的储气容积燃气的长距离输送系统长距离输送系统的构成L熟悉天然气长距离输气系统的构成，能识别各站点、设施、设备等在系统中的先后次序；2 .熟悉矿场集输系统、天然气处理厂、输氧干线起点站、输气干线设施、燃气分配站等的工艺流程，能说出其各自在系统中的作用；3 .了解燃气加臭的基本要求和原则，能列举出两种常用加臭剂的种类和用量8模块教学单元内容及要求参考学时输气干线及线路选择1 .熟知长距离输气管线的选材标准，会正确选择管材和连接方法；2 .了解输气管线的线路选择原则，会根据沿线居民户数或建筑物的密集程度，区分出一至四级
7、地区等级；3 .了解有关地段类别和安全防火规范，能描述输气管线及线路的选择原则；4 .掌握常用的输气干线上的各种附属设施、设备，能正确地选择输气干线在经过特殊地段时应采取的防护措施城镇燃气管网系统城镇燃气管网的分类及其选择1 .熟悉根据用途、敷设方式和压力为输气管道的分类，能识别燃气管道的属性；2 .掌握根据输气压力分类燃气管网，能正确判断各压力级别的城镇燃气管道的高、中、低压属性；3 .熟悉城镇燃气输配管网系统选择的原则，能描述城镇燃气输配系统采用不同的压力级制的原因8城镇燃气管道的布线L熟悉燃气管道的布线原则，能分析决定不同压力燃气管道的布线因素；2.掌握燃气次高压、中压及低压管道布线的原
8、则，能描述城镇燃气设计规范中的基本要求工业企业燃气管网系统1 .了解工业企业燃气管网系统的构成，会分析一级系统与二级系统的区别；2 .熟悉厂区燃气管道和车间燃气管网的区别，能正确选择相应的布线方法建筑燃气供应系统1.掌握建筑燃气供应系统的构成，能看懂建筑燃气供应系统图.2.,悉城内燃%g的安装方式，会处理高层建筑和超高层建筑的室内燃气管道系统的特殊问题燃气管道及其附属设备管材及其连接方式L掌握常用燃气管材的特点，能根据燃气的性质、系统压力及施工要求选择正确的管材；2.熟悉各种管材的连接方式，会正确选择常用管材的连接工艺8燃气管道的附属设备1 .了解各类阀门的结构，能正确应用于管道系统中适当的位
9、置；2 .掌握补偿器、放散管、阀门井的构造和作用，能识别各种设施在管网系统中的应用钢制燃气管道的防腐1.了解钢管腐蚀的种类，能具体分析出钢管各种腐蚀的原因；模块教学单元内容及要求参考学时2.熟悉常用防腐的方法，能描述预防钢管腐蚀的常用方式、方法燃气管网的水力计算管道内燃气流动的基本方式1. 了解管道内燃气流动的状态，理解燃气是可压缩流体；2. 了解燃气管道的摩阻系数的概念，知道燃气在管道中流动存在层流区、临界区和紊流区的概念8城镇燃气管道水力计算公式和计算图表1 .了解高、中、低压管道摩擦阻力损失的计算公式，知道不同材质管道摩擦阻力的差异；2 .了解可根据公式和图表进行燃气管道水力计算，能看懂
10、燃气管道水力计算图表燃气分配管网计算流量L了解途泄流量、节点流量的概念，会分析燃气分配管段的确定方法；2.了解变流量管道、计算流量计算方法管网水力计算1 .了解枝状管网、环状管网水力计算的特点，知道最终压力降要求小于并趋近允许值的概念；2 .熟悉燃气管道系统图，能根据平面图、系统图和室内燃气管道水力计算表进行室内燃气管道的计算燃气管网的水力工况管网计算压力降的确定1 .了解用户压力波动的影响因素，会分析用户是否受管网中的压力波动的影响；2 .掌握管网计算压力降的确定方法8低压管网的水力工况1 .了解用户燃具和低压管网直接连接时，在任意工况下用户燃具前的压力变化，理解调压器出口压力应按负荷的变化
11、而调整；2 .了解按月（或季节）调节调压器出口压力时的水力工况，理解调压器出口压力的调整值应满足的条件高、中、低压环网的水力可靠性1 .了解管径和压力降分别为常数时事故工况下的供气能力的计算方法，能理解计算过程；2 .了解用金属用量分析的方法确定高、中压管网管径，会分析和比较其中差异；3 .了解计算工况和事故工况下的供气量的概念，理解管网水力可靠性对用户的意义；4 .了解输配管网水力可靠性的重要性，能举例说明提高输配管网水力可靠性的途径燃气管网的技术经济计算技术经济计算的任务和方案比较方法L了解燃气管网技术经济分析的内容，理解选择方案的指标；2.熟悉燃气输配方案经济型评价的方法，会进行初步的分
12、析方法8模块教学单元内容及要求参考学时燃气调压站的最佳作用半径1 .了解燃气管网费用计算的方法，知道经济的调压站作用半径概念；2 .熟悉调压站计算费用的概念，理解调压站最佳作用半径与总造价之间的关系枝状燃气管网的技术经济计算1. 了解枝状燃气管网的技术经济计算方法，知道经济计算可以节省金属的投资费用；2. 了解技术经济计算的过程，理解计算对总投资的影响燃气的压力调节及计量燃气压力调节过程1 .掌握调压器的工作原理，会分析调压器调节过程；2 .了解影响过渡过程动特性的因素，能说出对应各影响因素的解决方法8调压器的调节元件及敏感元件1 .熟悉常用燃气调压器调节元件及敏感元件的特点，会根据需要选择合
13、适的品种；2 .熟悉薄膜的结构，能表述出薄膜的特性燃气调压器1 .掌握调压器的结构，能举例说出燃气调压器的分类；2 .掌握燃气调压器的工作原理，会根据系统需要选择合适类型的调压器燃气调压站1 .熟悉燃气调压站的分类，能正确选择适当的调压站类型；2 .了解燃气调压站选址的要求，会对调压站进行选址布置，会选择合适的设备、设施燃气的计量L了解各种燃气计量器具的内部结构，会对各式计量器具进行简单的操作和维护；2.掌握各计量器具的工作原理，会根据系统需要选择适当的燃气计量器具燃气的压送活塞式、回转式、离心式压缩机1 .掌握活塞式、回转式、离心式压缩机的工作原理，熟悉回转式、离心式压缩机的工作原理，知道各
14、式压缩机的应用要求；2 .了解各种压缩机部件的作用，会进行简单的操作8压缩机的排气温度及功率计算1 .了解压缩机排气温度与功率的关系，能看懂压缩机排气温度计算图；2 .会利用公式计算压缩机的排气温度和功率变工况工作与流量的调节1 .熟悉活塞式、离心式压缩机的变工况工作与流量调节，会进行简单的调节操作；2 .了解压缩机工作时的特殊状况，会解释离心式压缩机使用中的喘振现象压缩机室L了解压缩机的选型过程，会根据排气量和排气压力图进行压缩机的选型；2.了解活塞式压缩机的工艺流程，会进行简单模块教学单元内容及要求参考学时的操作和维护；3.了解压缩机室内布置原则，会进行压缩机的平面及立面布置燃气的储存燃气
15、储罐、储配站1 .熟悉湿式罐、干式罐及高压储气罐的构造及特点，能区别各式罐的进压力级别；2 .理解低压湿式罐的工艺特点，会进行简单的日常维护；3 .掌握储配站的工艺流程，能识别储配站的各种设施、设备10燃气的地下储存L熟悉燃气地下储存的原理，能列举出燃气地下储存的形式；2.了解利用盐矿层等建造储气库的原理，能表述出燃气地下储存的特点燃气的其他储存方法1 .了解燃气的储存方法，能列举出天然气液态、固态储存的原理；2 .理解天然气在低温液化石油气溶液中的储存原理，能举例说出天然气的固态储存方法燃气储配站燃气储配场站组成和布置L了解燃气储配场站的组成，能完整表述燃气储配站各设备的构造和工作原理；2 .熟悉燃气输配场站的布置原则，会简单描述原则的内容；3 .熟悉的主要燃气输配设备工作原理，会进行主要燃气输配设备(特别是燃气流量计、调压器)使用和维护的方法8燃气储气站的工艺流
