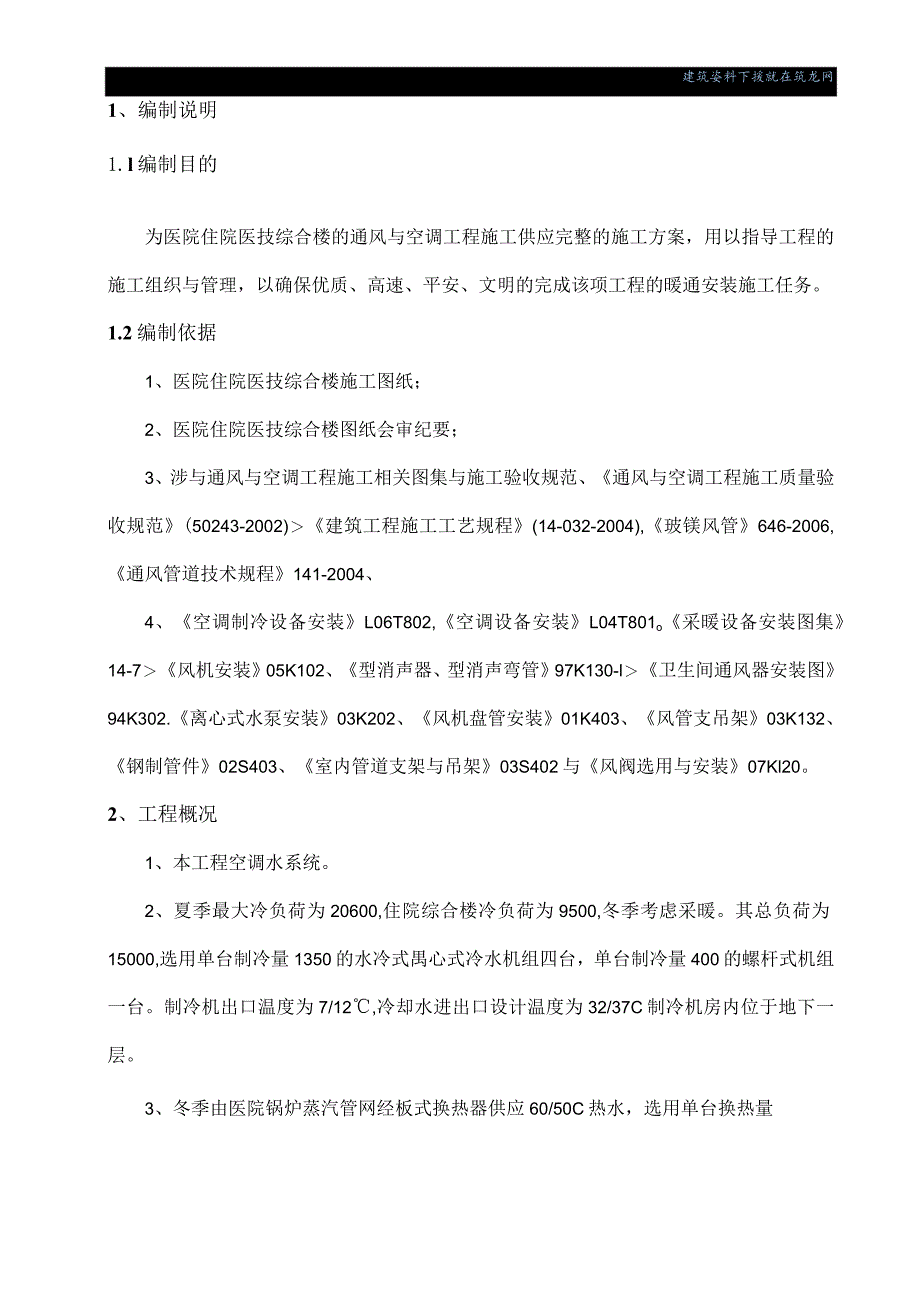

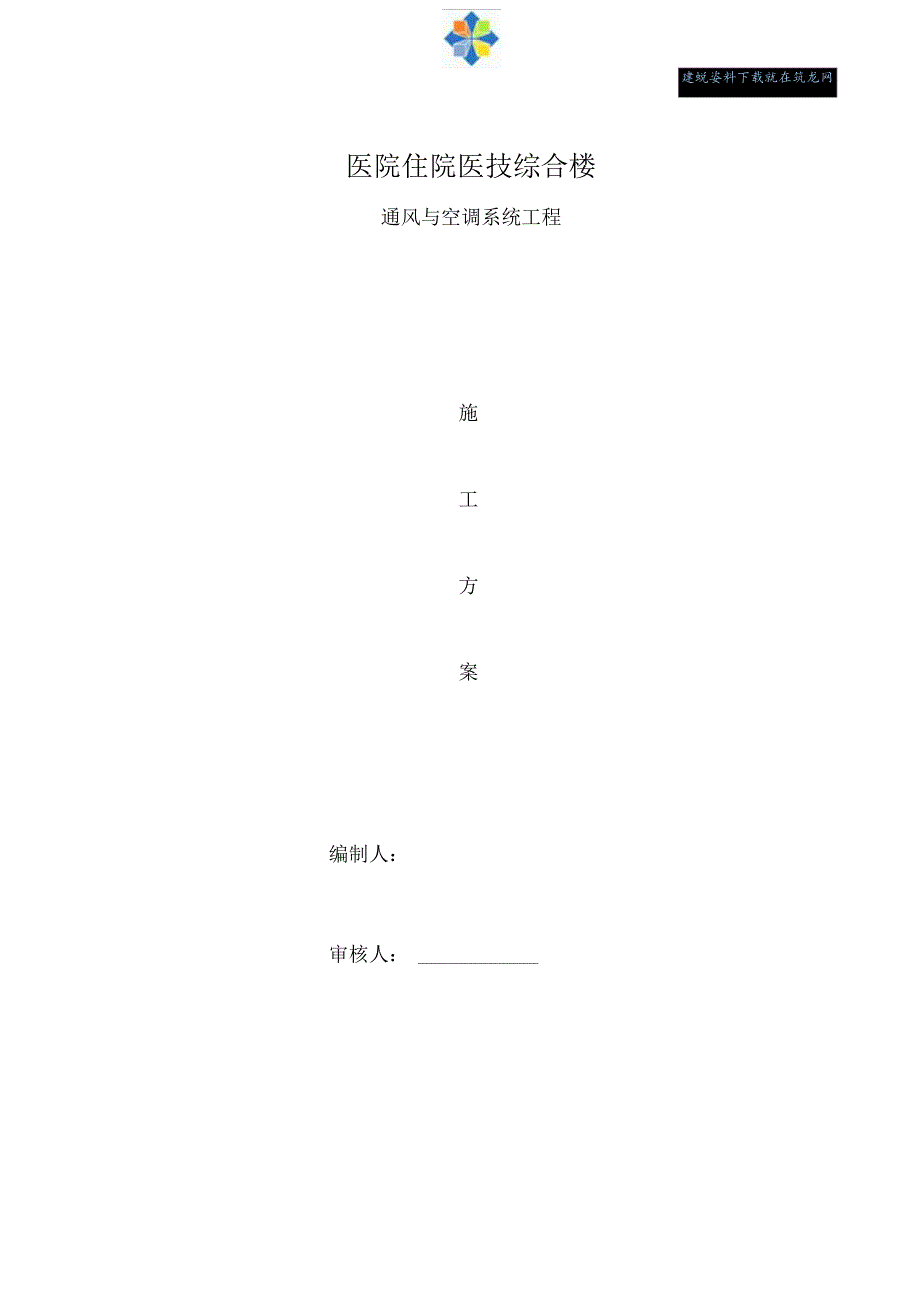

1、建蜕姿料下载就在筑龙网医院住院医技综合楼通风与空调系统工程施工方案编制人：审核人：建筑姿料下援就在筑龙网1、编制说明1.l编制目的为医院住院医技综合楼的通风与空调工程施工供应完整的施工方案，用以指导工程的施工组织与管理，以确保优质、高速、平安、文明的完成该项工程的暖通安装施工任务。1.2编制依据1、医院住院医技综合楼施工图纸；2、医院住院医技综合楼图纸会审纪要；3、涉与通风与空调工程施工相关图集与施工验收规范、通风与空调工程施工质量验收规范(50243-2002)建筑工程施工工艺规程(14-032-2004),玻镁风管646-2006,通风管道技术规程141-2004、4、空调制冷设备安装L0
2、6T802,空调设备安装L04T801o采暖设备安装图集14-7风机安装05K102、型消声器、型消声弯管97K130-l卫生间通风器安装图94K302.离心式水泵安装03K202、风机盘管安装01K403、风管支吊架03K132、钢制管件02S403、室内管道支架与吊架03S402与风阀选用与安装07Kl20。2、工程概况1、本工程空调水系统。2、夏季最大冷负荷为20600,住院综合楼冷负荷为9500,冬季考虑采暖。其总负荷为15000,选用单台制冷量1350的水冷式禺心式冷水机组四台，单台制冷量400的螺杆式机组一台。制冷机出口温度为7/12,冷却水进出口设计温度为32/37C制冷机房内位

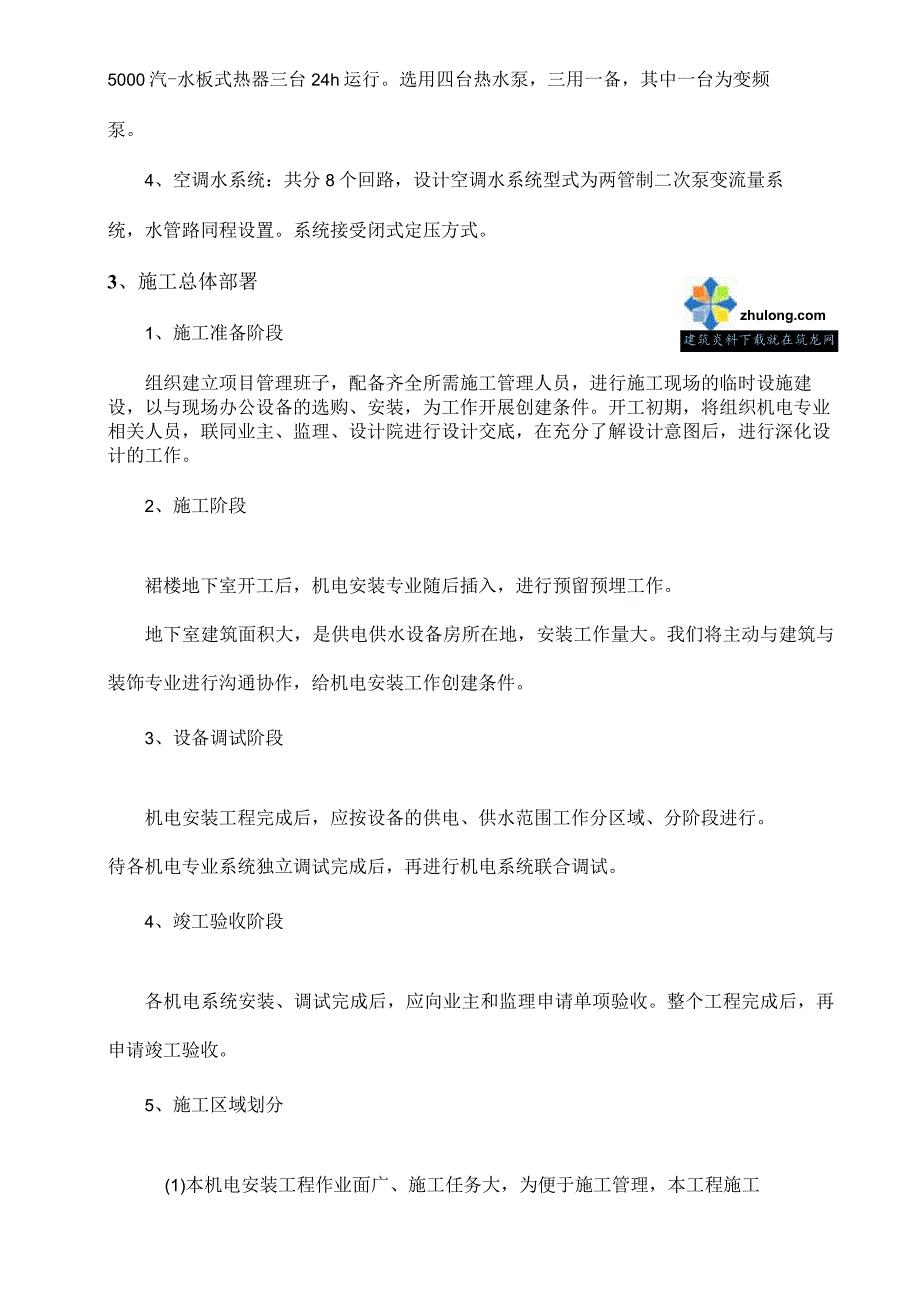

3、于地下一层。3、冬季由医院锅炉蒸汽管网经板式换热器供应60/50C热水，选用单台换热量5000汽-水板式热器三台24h运行。选用四台热水泵，三用一备，其中一台为变频泵。4、空调水系统：共分8个回路，设计空调水系统型式为两管制二次泵变流量系统，水管路同程设置。系统接受闭式定压方式。建筑炎料下载就在筑龙网3、施工总体部署1、施工准备阶段组织建立项目管理班子，配备齐全所需施工管理人员，进行施工现场的临时设施建设，以与现场办公设备的选购、安装，为工作开展创建条件。开工初期，将组织机电专业相关人员，联同业主、监理、设计院进行设计交底，在充分了解设计意图后，进行深化设计的工作。2、施工阶段裙楼地下室开工后
4、，机电安装专业随后插入，进行预留预埋工作。地下室建筑面积大，是供电供水设备房所在地，安装工作量大。我们将主动与建筑与装饰专业进行沟通协作，给机电安装工作创建条件。3、设备调试阶段机电安装工程完成后，应按设备的供电、供水范围工作分区域、分阶段进行。待各机电专业系统独立调试完成后，再进行机电系统联合调试。4、竣工验收阶段各机电系统安装、调试完成后，应向业主和监理申请单项验收。整个工程完成后，再申请竣工验收。5、施工区域划分(1)本机电安装工程作业面广、施工任务大，为便于施工管理，本工程施工拟接受平面分区、分系统流水组织。各区分别组织施工，区域内各专业、各工序形成流水作业，区域间协调协作。(2)将本
5、机电工程按部位分成四个区域，分别为地下室、裙楼、塔楼和室外工程。4、施工准备(1)细致熟悉图纸、相关标准图集和规范，对施工图进行深化设计。并组织学习施工设计说明。(2)由项目技术负责人组织各专业人员对通风与空调工程进行更进一步的图纸会审，细心支配施工程序，编制切实可行的施工方案和技术保障措施。依据图纸、会审纪要与设计变更等的内容对施工队伍作好技术交底工作。(3)细致熟悉项目土建、钢结构、装饰的施工进度、施工布署与施工工序，合理支配施工进度支配。5、主要分项工程施工方案和技术措施5.1深化设计原则1、以施工图为基础，无特别的缘由不对原设计图提出的做法和要求作变更，必需的变更应在深化设计图中明确表
6、达，并需经过业主和设计师的同意。建筑姿料下我就在妣网2、深化设计图纸符合招标技术文件的要求，要求。3、深化设计图能正确指导施工。5. 2深化设计方法深化设计是保证工程顺当按时完工和保证工程质量的关键所在。在施工前，依据原设计图，组织专业的技术人员进行深化设计。1、各专业应成立深化设计组，加强与土建、装饰与其它专业承包单位技术人员的合作，并负责各自系统的深化设计管理工作。2、深化设计实施前，细致熟悉设计图纸，领悟设计意图。3、深化设计图纸能清楚反映全部管线密集部位的安装标高、水平位置与与相同或相邻的相关专业其它设施的相对位置关系、连接关系、支架的布置和选用。重要安装部位详图展示。4、深化设计要满
7、足原设计与相关规范要求，考虑施工便利和今后的修理便利。5、细致对待对深化设计审核后提出的修改看法，与时完善。6、施工阶段6.1空调水系统安装1、空调水系统施工工艺流程2、管材选用和连接方式（1）水管DW80用镀锌钢管（丝接；用表示）；100WDW450用无缝钢管，焊接;（2）冷凝水管接受镀锌钢管（丝接；用表示）。管径按相关设计文件选用。3、管道安装的留意事项:（1）在经过建筑的沉降缝位置，必需运用不锈钢金属软管；管道穿越外墙、内墙、楼板和屋面必需选择相应类型的套管;（2）对于运用补偿器的管道，必需依据指导图纸（该指导包括用于伸缩接头的固定装置和导管以与用于阻挡型钢摇摆防止弯曲的支架）的要求，在
8、伸缩的起始点安装一个固定装置和导管；桀o耳 （3）对于空调末端设备的凝合水管的，必需设置水封；建筑姿料下我就在妣网（4）管道与设备连接必需加装相应规格的软接头；（5）管道要保持适当的坡度，便于排水和通气；（6）管道分支或汇合时只可以运用三通，禁止运用四通；（7）全部水管在安装前，需将管内外污垢、铁锈、杂物清除干净，安装中的敞应临时封堵。管道安装完毕，应对系统反复冲洗，直至排出水中不带泥沙、铁屑等杂质，水色与入口无差别为合格，且需接着循环2小时（必要时需装设临时旁通管等），才能与设备连接。（8）管道施工完毕按技术规范的要求对管道进行色带标识。4、管道支、吊架安装（1）管道支架的设置和选型要保证正
9、确，符合管道补偿移位和设备推力的要求,防止管道振动。管道支架必需满足管道的稳定和平安，允许管道自由伸缩并符合安装高度。（2）管道支吊架安装前按设计图纸放线定位，确保管道安装成始终线，支吊架木垫瓦应卡紧管道，且与管道间无间隙。（3）穿楼板管道支架应按设计详图施工。走廊管道支吊架施工时，各专业需统一协调，合理支配。（4）管道支架按国标05R417T安装，固定在结构上的支吊架应不影响结构的平安。（5）支架接受型式：立管活动支架型式一：a此种型式的活动支架适用于100以下的空调立管，主要作用是防止立管发生水平位移，从而引起管道变形。b这种将依据实际状况调整型式：槽钢（或者角钢）依据管道的数量、管径的大
10、小经过计算选择相应的规格;扁钢（或圆钢）抱箍依据管径的大小选择相应的规格。槽钢（或者角钢）依据现场实际状况选择位置（混凝土墙或楼板）；依据管道的类型选择保温或不保温型式；立管活动支架型式二：a此种型式的活动支架适用于大口径的空调立管。b这种将依据实际状况调整型式：槽钢的布置（两面或四面）依据管道的数量、管径的大小经过计算选择相应的方式;角钢（或扁钢）抱箍依据管径的大小选择相应的规格。建筑姿料下载就在妣网依据管道的类型选择保温或不保温型式。立管固定支架型式一：a此种型式的固定支架适用于大口径的空调立管，主要作用是防止立管发生垂直位移，并且防止管道的振动传递给结构。支架的位置必需依据图纸、经过严格
11、计算并且经过现场工程师确认后方可施工。b这种支架将依据实际状况调整型式：槽钢的布置（两面或四面）依据管道的数量、管径的大小经过计算选择相应的方式；依据管道的数量、管径的大小并经过计算选择槽钢相应的规格；依据技术规范管道性质选择减震装置的规格型号；依据管道的类型选择保温或不保温型式;另外：假如管道无减震要求，取消如图所示的减震装置。5、管道安装（1）管道安装留意事项：a需保温的水管与支吊架间距应有经防腐处理的木码等垫层，其厚度不应小于保温层厚度，宽度应比支吊架支撑面大30b水管坡度除图纸注明外，一般为0.0030.005,确受空间限制，有压管才可水平安装。冷凝水管从风机盘管至水平干管坡度不小于0
12、01,其余一般不小于0.005o（2）热镀锌钢管螺纹连接工艺流程：安装准备一平衡放置管道一切割一套丝一防腐防锈一密封处理一连接一调直限制要点：a管道切割要依据安装的要求与现场安装中的条件进行切割，切割的断面必需保持与管道的垂直度，且切割后须对断面进行清理，去除毛刺与杂物。b套丝时必需保持管道与套丝机具的垂直度。套丝的深度必需符合不同管径的要求，深度过大的不能一次套丝，必需分2至3次套丝。套丝后清理丝口的残余渣物。c进行安装前须对套丝部分刷防腐漆，保持镀锌钢管的整体防腐性能。刷漆中为了保持刷漆端的平整性，可预先缠一段隔断物（如纸条）。d安装中要留意疼惜好套丝段，以免破坏丝口或镀锌层。e管道安装后
13、，应依据管道的垂直度要求进行调整，但要留意保持调整量不宜过大，否则会影响管道的密封性能。f螺纹连接的管道，螺纹应清洁、规整，断丝或缺丝不大于螺纹全扣数的10%;4 建筑姿料下黄就在筑龙网连接坚实；接口处根部外露螺纹为23扣，无外露填料；意疼惜，对局部的破损处，应做防腐处理。(3)无缝钢管焊接焊件组对时，点固焊选用的焊接材料与工艺措施应与正式焊接要求相同，管子对口的错口偏差不超过壁厚的20%,且不超过2,调整对口间隙，不得用加热张拉和扭曲管道的方法，双面焊接管道法兰，法兰内侧不凸出法兰密封面。不得在焊件上引弧和试验电流，管道表面不应有电弧擦伤等缺陷。管道焊接时，管内应防止有穿堂风。除工艺上有特别
14、要求外。每条焊缝应一次焊完。焊接完毕后，应将焊缝表面熔渣与其两侧的飞溅清理干净。焊后检查：a焊后必需对缝进行外观检查，检查前应将阻碍检查的渣皮飞溅清理干净。b焊缝焊完后，应在其旁边打上焊工钢印代号。c对不合格的焊缝，应进行质量分析，订出措施后返修，同一部位的返修次数不应超过三次。(4)管井中管道施工竖井管道贯穿整个建筑物，井道内管径大。施工时拟分系统从上至下进行。实施时，在地下一层设置卷扬机，帮助吊链葫芦起吊管道,组对焊接管段，焊完后吊装到位并坚实固定。6、管道放气与排污在水系统最高点与全部可能聚集空气的高点都应设有接管带关断的自动排气阀。在系统和全部可能须要放水或排污的低点，都应设排水阀。7
