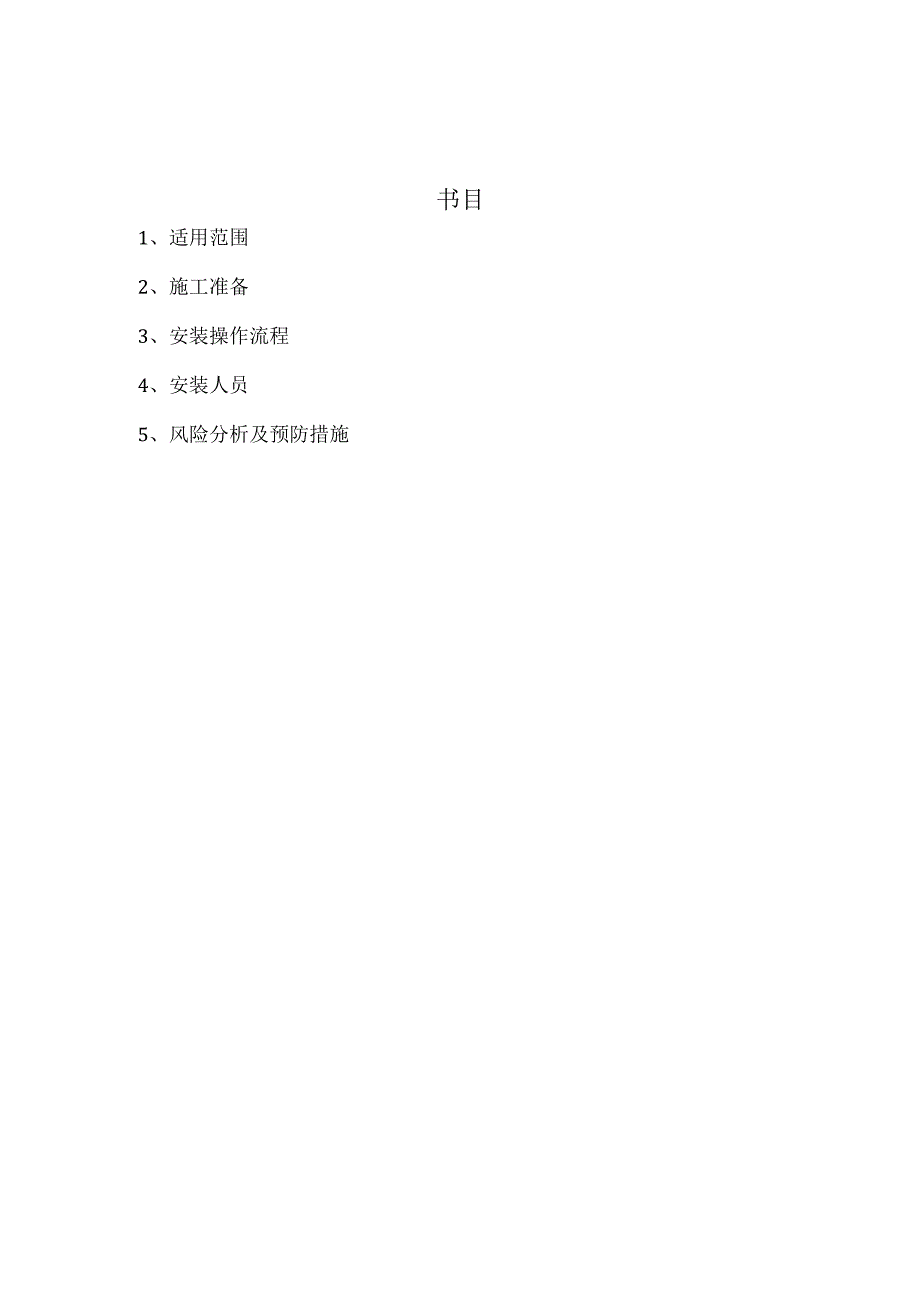

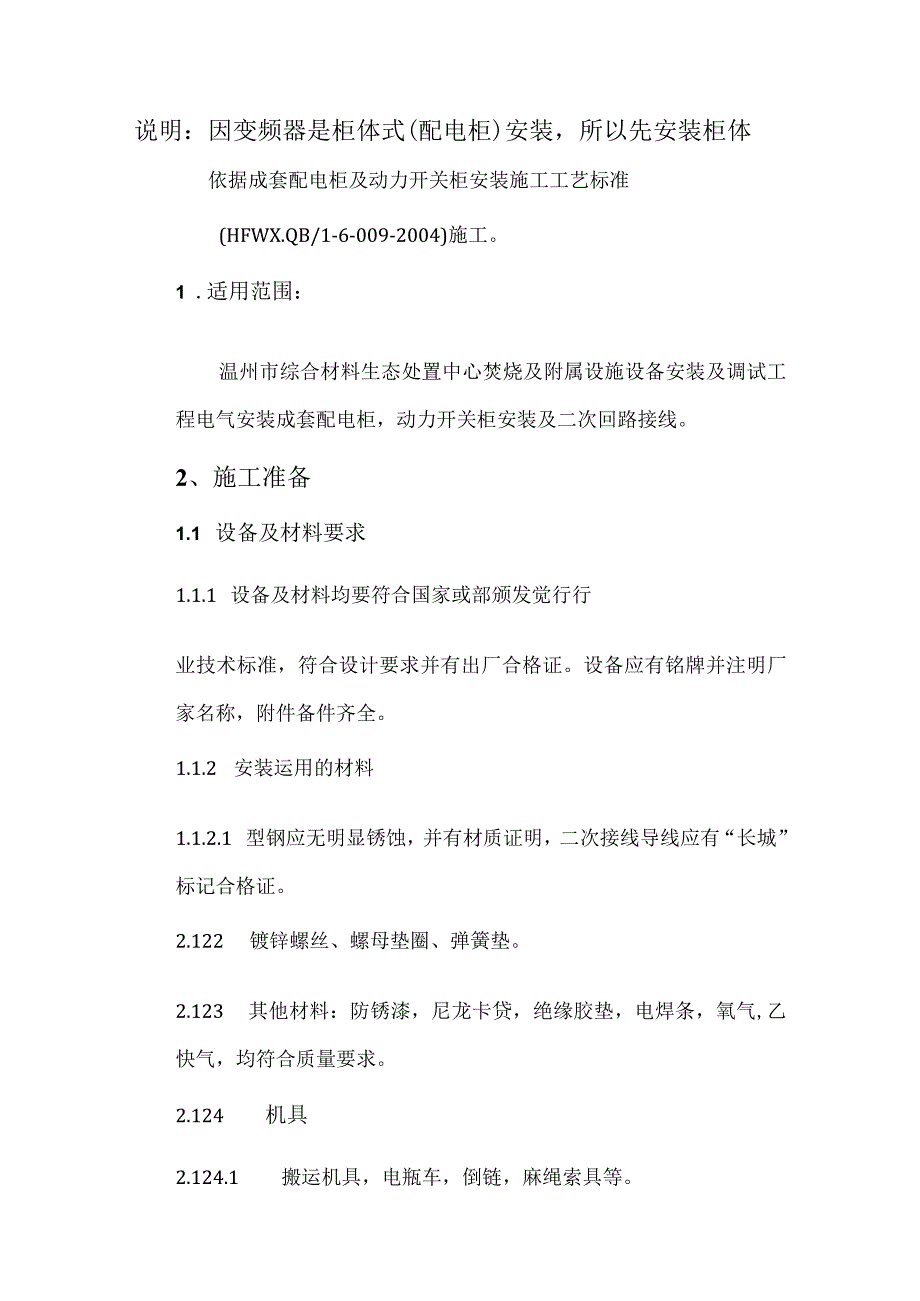

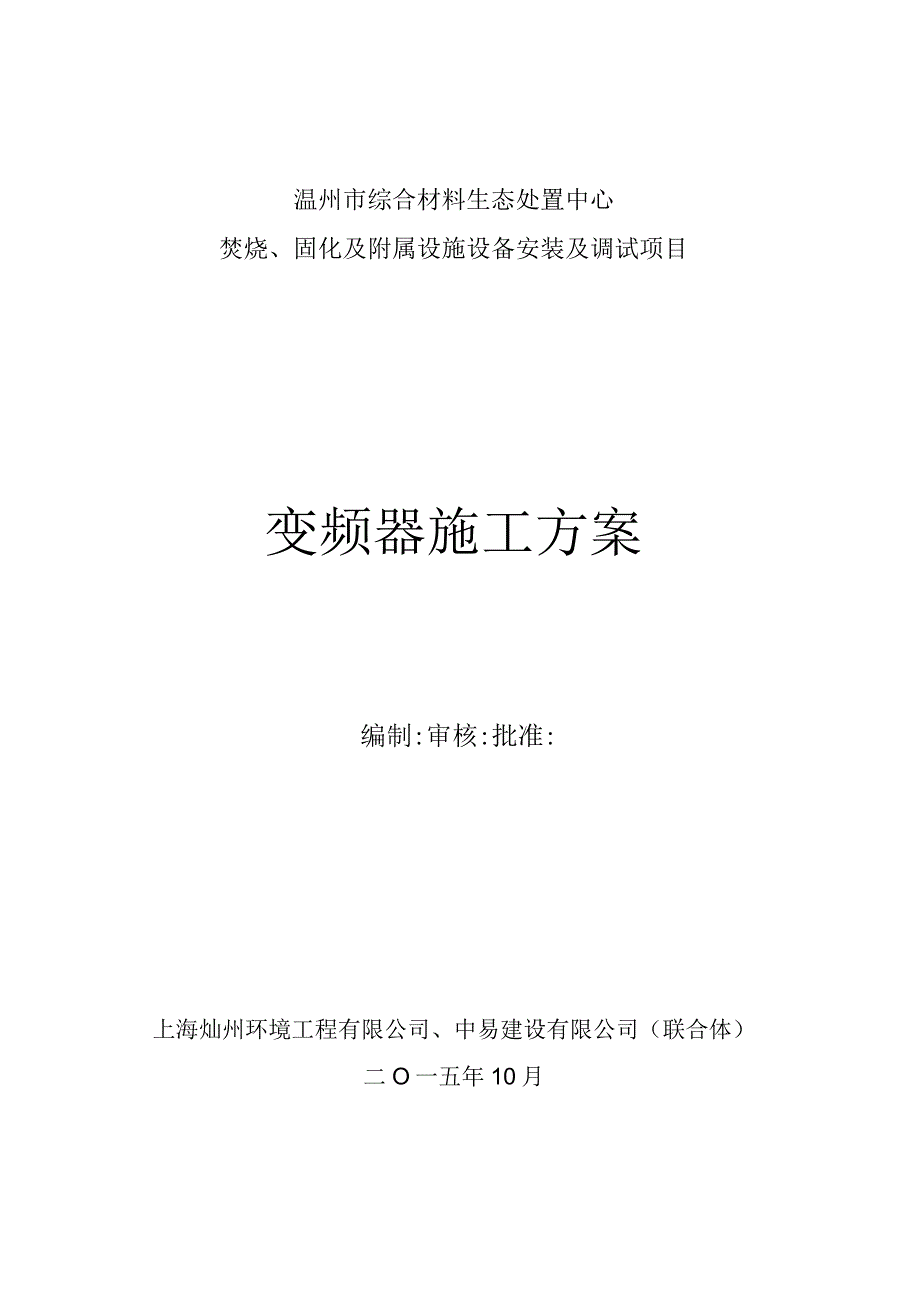

1、温州市综合材料生态处置中心焚烧、固化及附属设施设备安装及调试项目变频器施工方案编制:审核:批准:上海灿州环境工程有限公司、中易建设有限公司（联合体）二O一五年10月书目1、适用范围2、施工准备3、安装操作流程4、安装人员5、风险分析及预防措施说明：因变频器是柜体式(配电柜)安装，所以先安装柜体依据成套配电柜及动力开关柜安装施工工艺标准(HFWX.QB/1-6-009-2004)施工。1 .适用范围：温州市综合材料生态处置中心焚烧及附属设施设备安装及调试工程电气安装成套配电柜，动力开关柜安装及二次回路接线。2、施工准备1.1 设备及材料要求1.1.1 设备及材料均要符合国家或部颁发觉行行业技术标
2、准，符合设计要求并有出厂合格证。设备应有铭牌并注明厂家名称，附件备件齐全。1.1.2 安装运用的材料1.1.2.1 型钢应无明显锈蚀，并有材质证明，二次接线导线应有“长城”标记合格证。2.122 镀锌螺丝、螺母垫圈、弹簧垫。2.123 其他材料：防锈漆，尼龙卡贷，绝缘胶垫，电焊条，氧气,乙快气，均符合质量要求。2.124 机具2.124.1 搬运机具，电瓶车，倒链，麻绳索具等。2.124.2 工具：台钻，手电钻，电锤，砂轮，电焊机，气焊工具电工刀，牲刀，套筒扳手等。2.124.3 检验工具：水准仪，兆欧表，万用表，水平尺，测试笔，钢直尺，钢圈尺，线锤等。2.125 材料准备工期：半天3、安装操
3、作流程3.1 安装流程设备开箱检查一一设备搬运一一基础槽钢制作安装一一原接触器开关柜体的拆除搬运一一调频器柜体安装及开关柜体安装一一调频器的安装一一限制调频器接触器、开关的安装一一二次回路接线一一送电调试变频器一一动力电缆施放对接一一试验调整一一送电联动试车一一联动试车成功交付运行3.2 设备开箱检查3.2.1 安装单位，供货单位或建设单位共同进行，并做好检查记录。3.2.2 依据设备清单，施工图纸及设备技术资料核对设备本体及附件，备件的规格型号应符合设计图纸要求。附件备件齐全，产品合格，证件，技术资料说明书齐全。3.2.2.3柜体本体外观检查无损坏及变形，油漆完整无损。3224内部检查：电器
4、设置及元件无损伤裂缺陷。3.3 设备搬运3.3.1 设备运输由起重工作业，电工协作，依据实际状况运用各种合适的运输工具。3.3.2 设备吊点：柜顶有吊环者吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处。不得将吊索挂在设备件上，吊索的绳长应一样以防柜体变形或部件损坏。3.3.3 运输时必需用麻绳将设备与车身固定牢，开车要平稳。334搬运工期：半天3.4 柜体基础槽钢制作安装3.4.1 调直型钢，将有弯曲的型钢调直，然后按图纸要求预制加工基础型钢，并刷好防锈漆。3.4.2 按施工图纸所标的位置将预制好的基础型钢架放在预留的铁件上。用水准仪或水平尺找正找平。找正找平过程中，须要用垫块的地方最
5、多不能超过三片。然后将基础型钢架、预埋件垫块用电焊焊牢。最终基础型钢顶部宜高出抹平地面IOmm30mm基础型钢安装允许偏差见表：项目允许偏差mm/mmm全长不直度15水平度15位置误差53.4.3 基础型钢与地线连接：基础型钢安装完毕后将室外的地线扁钢引入室内与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后将基础型钢刷两遍灰漆。3.4.4 安装工期：1天3.5 原接触器开关柜体的拆除搬运3.5.1 拆除原接触器的电源线和负荷线3.5.2 原65T引风机送风机触器开关柜体的拆除，把此拆除的触器开关柜体搬运至65T变频器室待安装。3.5.3 拆除搬运工期：半天3.6 调频器柜体及限制调频器开关、
6、接触器柜体（原65T引风机送风机触器开关柜体）安装3.6.1 柜体安装应按施工图纸的布置，按依次将柜体放在基础钢o先找正两端的柜体，在从柜体下至三分之二高的位置绷上小线逐台找正。柜体不标准的以柜面为准。找正时接受0.5mm铁片进行调整，每处垫片最多不能超过三片。然后按柜固定螺孔尺寸，在基础型钢架上用手电钻孔，一般无要求时低压柜体钻l2.2mm孔高压柜体钻16.22mm孔。分别用MI2、M16镀锌螺丝固定。允许偏差见表：项目允许偏差（mm）垂直度（每米）1.5水平偏差相邻两盘顶部2成列盘顶部5盘面偏差相邻两盘边1成列盘面5盘间接缝23.6.2 柜体就位、找平找正后，除柜体与基础型钢固定，柜体与柜
7、体,柜体与挡板均用镀锌螺丝连接。3.6.3 柜体接地：每台柜体单独与基础型钢连接，每台柜体从后面左下部的基础型钢侧面焊上螺丝，用6mm2铜线与柜体上的接地端子连接坚实。364安装工期：2天3.7 变频器的安装3.7.1 环境温度、湿度及其他条件：变频器工作温度一般规定为-10-+40,测试环境温度的点应在距变频器约5cm处。在环境温度大于+40C的状况下，每增加5,其运行功率下降30%o相对湿度应不超过90%,无结露现象。在变频器安装的位置应无阳光、无腐蚀性气体及易燃气体、尘埃少、海拔低于100Om.垂直安装、保证热空气解除新的空气进入机柜门入口的通道、无振动。3.7.2 变频器的发热和散热3
8、.7.2.1 壁挂式安装的散热处理：由于变频器本身具有较好的外壳，故一般状况下，允许干脆靠墙安装，称为壁挂式。为了保证良好的通风,全部变频器都必需垂直安装，变频器与四周阻挡物之间的距离应符合如下：两侧：工100mm;上下方：150mmo为了防止异物掉在变频器的出风口堵塞风道，必需在变频器出风口的上方加装爱惜罩。3.7.3 安装工期：7天3.8 限制调频器接触器、开关的安装3.8.1 开关和接触器都应垂直安装，与柜体及四周的设备的距离符合设计要求。3.8.2 安装工期：7天3.9 二次回路接线3.9.1 变频器二次小线的对接：由厂家安装工程师依据图纸指导接线。变频器的全部的限制线，都应接受屏蔽线
9、。屏蔽线靠近变频器的一端的屏蔽层接地，屏蔽层的另一端悬空。限制线与主电路之间的距离应不小于100mm,并应尽量不和主电路交叉，必需交叉时应接受垂直交叉的方式。3.9.2 柜内二次小线连接3.9.2.1 按原理图逐台检查柜内的全部电器元件是否相符，其额定电压和限制操作电源电压必需一样。3.922按图敷设柜内的限制线，敷设要符合要求布线合理、美观整齐。3.923限制线校线后将每根芯线围成圆圈，用镀锌螺丝，弹簧垫连接在每个端子上，一个端子压一根线，最多不能超过两根，并且两根线之间加平垫圈，多股线应刷锡不准有断股。3.9.3 安装工期：4天3.10 变频器的调试3.10.1 变频器的调试有厂家安装工程
10、师调试。3.10.2 调试工期：半天3.11 电源电缆和负荷电缆的施放和对接3.11.1 电源电缆和负荷电缆的施放3.11.2 依据负荷选择相应的电缆和线鼻子，依据低压电缆头制作工艺制作电缆头。依据图纸正确对接变频器的电源和负荷。3.11.3 电缆的施放和对接工期：3天3.12 试验调整3.12.1 调整内容：各种继电器、连锁装置。3.12.2 二次限制小线调整及模拟试验3.12.2.1 将全部的界限端子螺丝再紧一次Q3.12.2.2 绝缘摇测：抑500V兆欧摇表在端子板处测试，每条回路的的电阻大于05兆欧3.12.2.3 二次小线回路如有晶体管、集成电路、电子元件时该部位的检查不准用摇表测试
11、，要用万用表测试是否接通。3.12.2.4 按图纸要求分别模拟试验限制、连锁操作、各种继电器动作信号正确无误、灵敏牢靠。3.12.2.5 柜体及其支架接地（零）支线敷设、连接紧密坚实，接地接零线截面选用正确需防腐的部件涂漆匀整无遗漏，线路走向合理，色标精确涂刷不污染设备和建筑物。3.12.3 试验调整工期:半天3.13 送电联动试车3.13.1 有安装技术人员协作厂家现场安装工程师进行整个系统设备的试车调整，包括各项联锁、继电器，系统设备的试车调整应符合各项工艺指标要求。3.13.2 送电试验工期：3天4、安装人员4.1 电工：2人4.2 起重工：1人4.3 电气焊工：1人5、风险分析及预防措施5.1 触电：必需办理停电手续5.2 机械损害：搬、抬必需两人以上进行，有专业起重工进行作业。5.3 有毒有害气体超标：动火必需办理动火证，和其他各种作业票证。5.4 落物伤人：作业时要带好平安帽。5.5 高空坠落：高空作业要记好平安带。5.6 工机具丢失：工机具设有专人保管。
